Автоматичний вимикач — це не просто “перемикач”, який рубить струм при перевантаженні. Кількість полюсів у ньому визначає, скільки провідників він розриває одночасно і в якій мережі його взагалі можна ставити. Двополюсний і триполюсний автомати виглядають схоже, обидва клацають однаково, але призначення в них зовсім різне. Плутанина тут коштує грошей — або переплата за непотрібний функціонал, або аварія через невірний вибір.
Що таке полюс автомата простими словами
Полюс — це контактна група, яка розриває один провідник. Одна фаза або нуль — один полюс.
Однополюсний автомат розриває тільки фазу, нуль йде повз нього транзитом. Двополюсний розриває фазу і нуль одночасно. Триполюсний працює з трьома фазними провідниками, а нуль у нього взагалі не задіяний. Є ще чотириполюсний — там розриваються три фази плюс нуль, але це вже окрема тема.

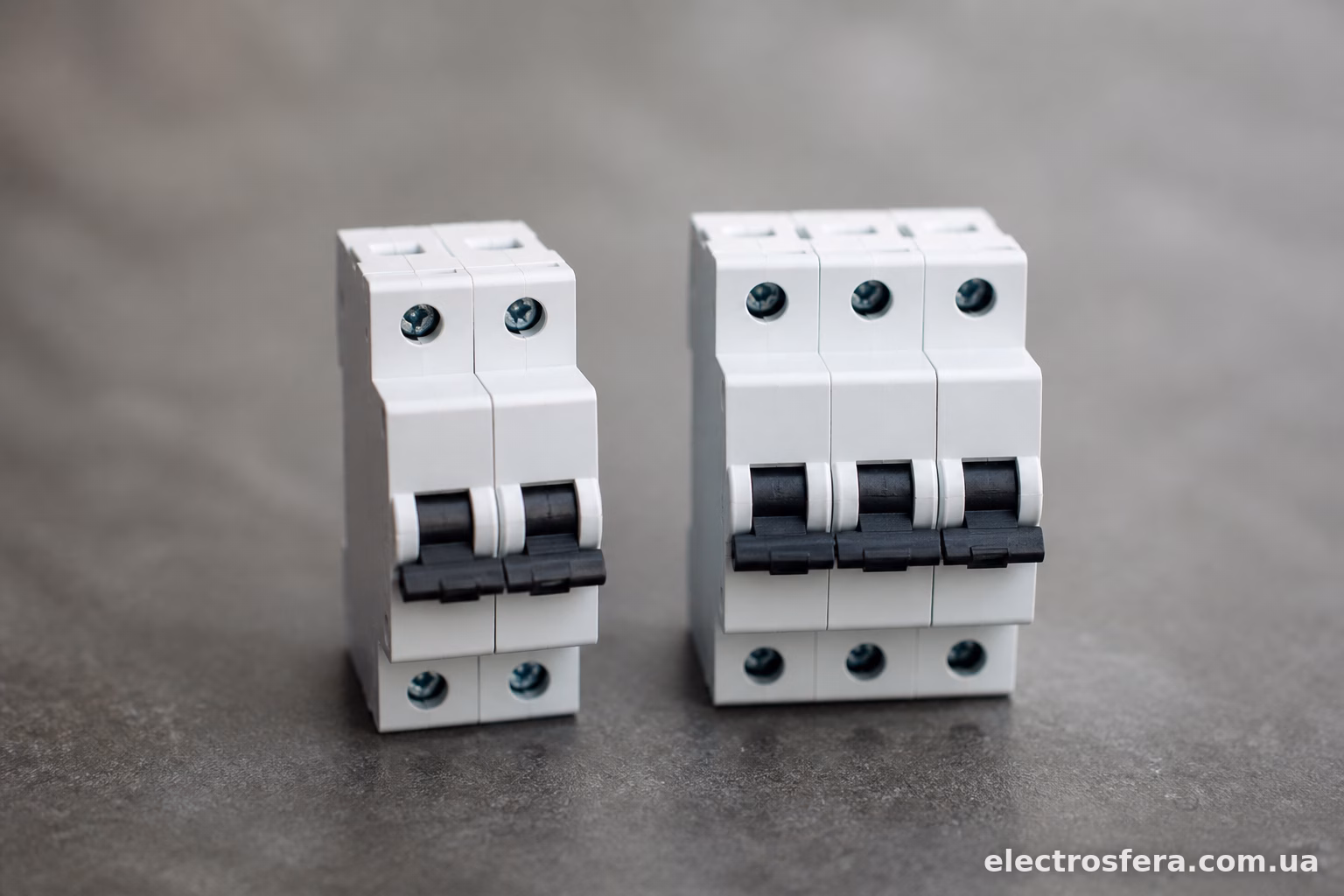

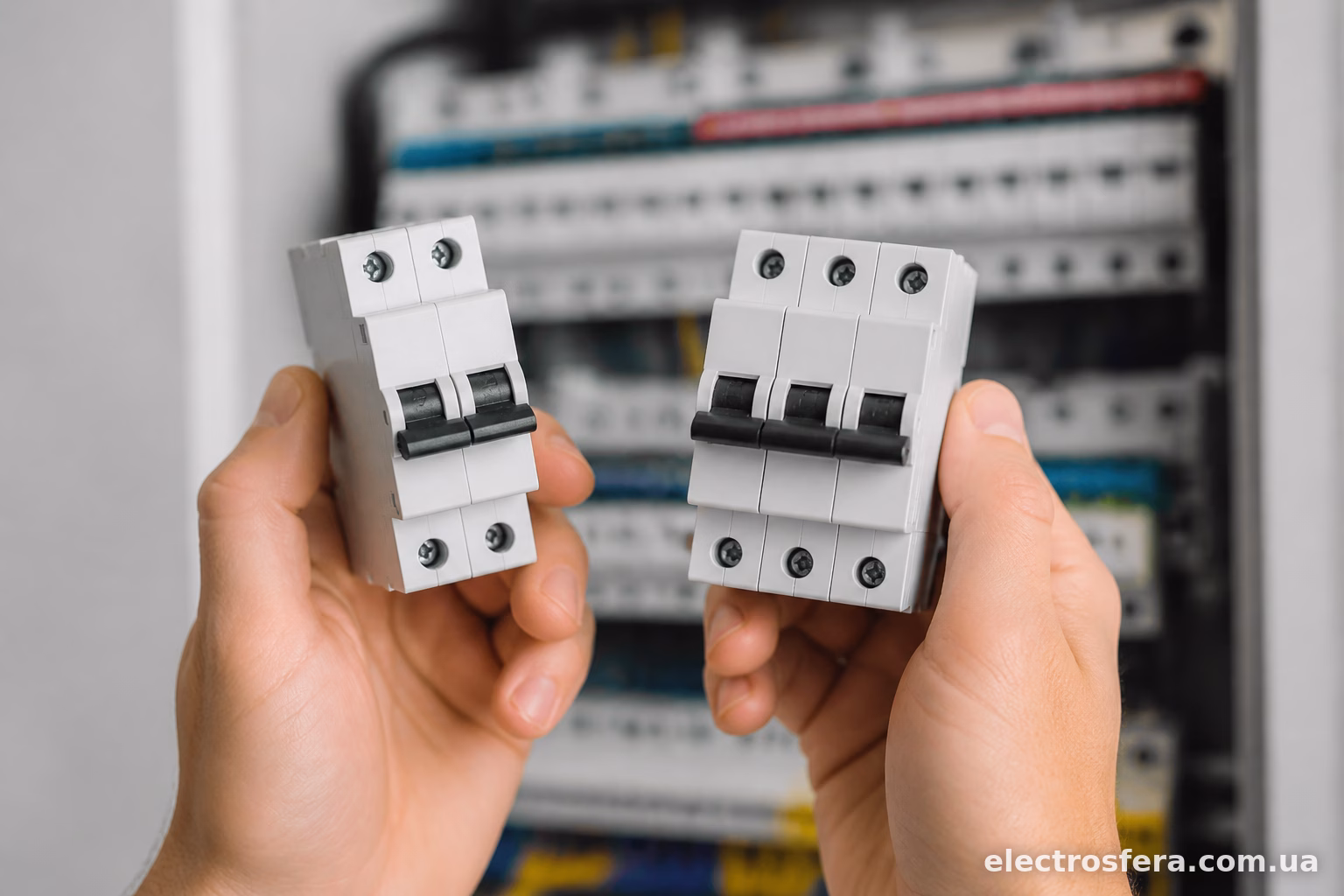

Візуально різницю видно одразу: двополюсний автомат ширший за однополюсний рівно вдвічі, бо в нього два модулі механізму. Триполюсний — втричі ширший, три модулі поспіль з єдиним важелем зверху, який керує всіма трьома одночасно.

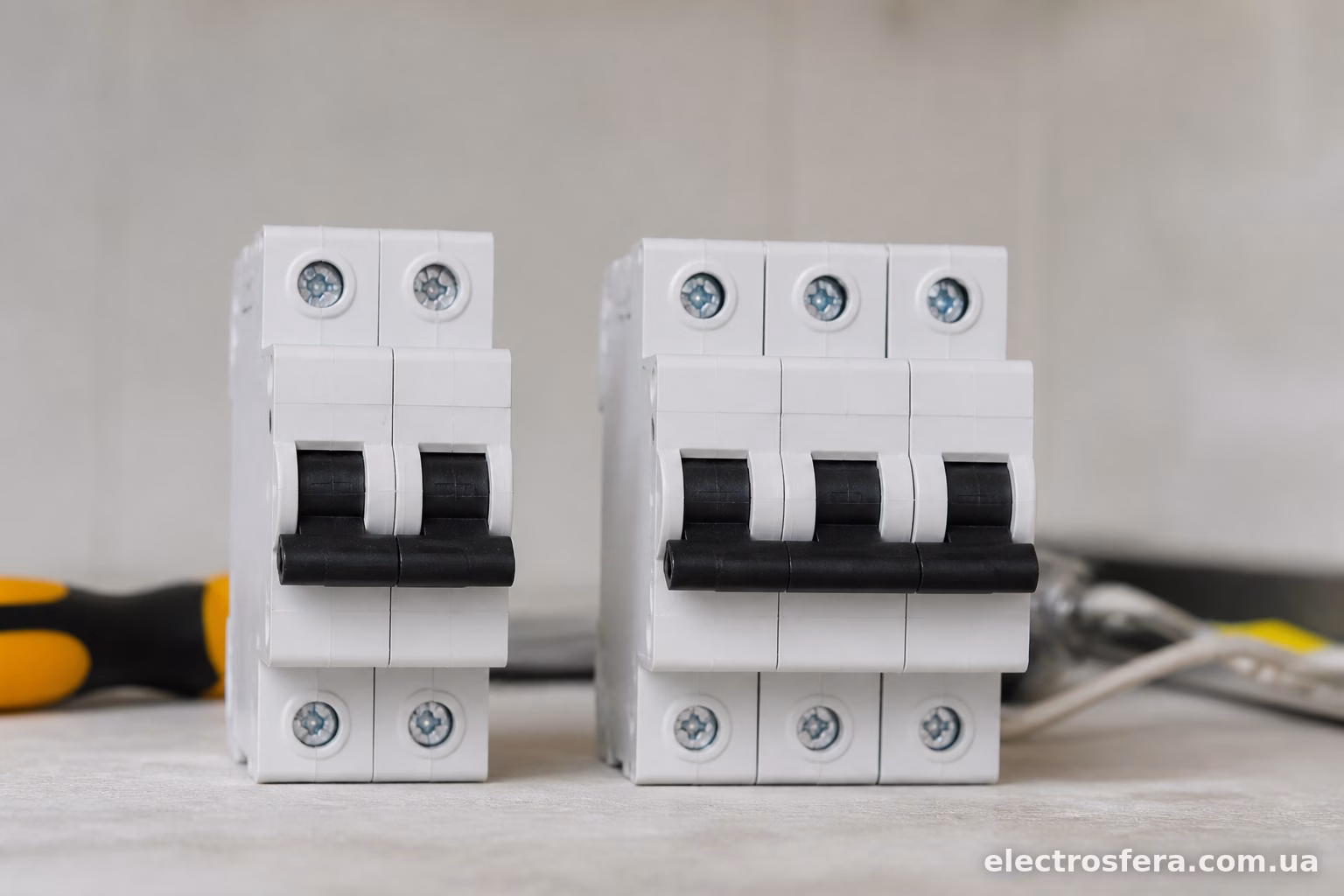

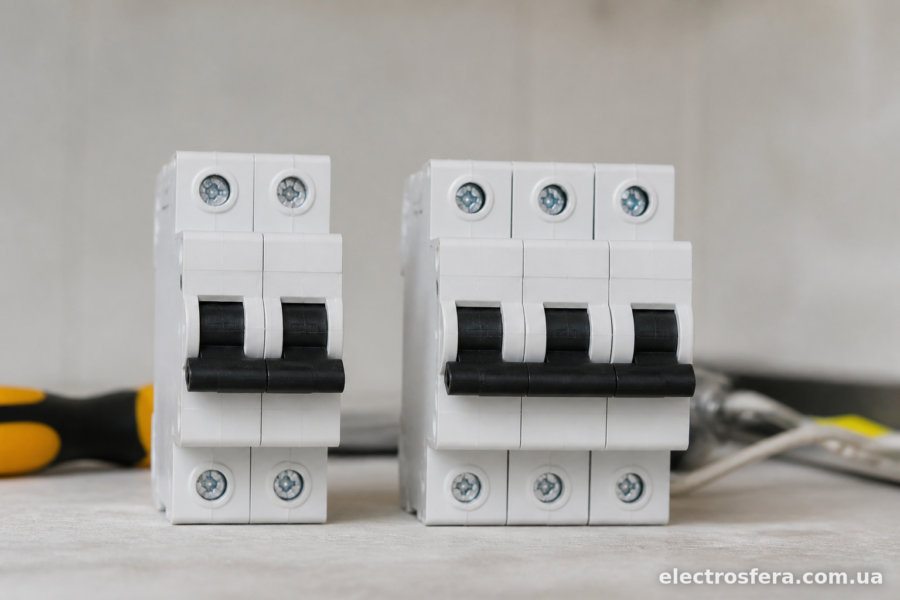

Двополюсний автомат: де і навіщо
У квартирах та приватних будинках з однофазним підключенням (220В) двополюсні автомати ставлять там, де потрібно повністю знеструмити лінію — і фазу, і нуль. Найчастіше це:
- ввідний автомат на весь щиток, перед лічильником або після нього;
- лінії для вологих приміщень — ванна, кухня, санвузол;
- підключення бойлера, посудомийної чи пральної машини;
- будь-яке обладнання, де обрив нуля може призвести до появи небезпечного потенціалу на корпусі.
Тут важливий нюанс. Звичайний однополюсний автомат розмикає лише фазу. Якщо в мережі обірветься нуль десь на підстанції або в розподільчому щиті будинку (а таке трапляється, особливо в старих будинках з алюмінієвою проводкою), на корпусі приладу може з’явитися напруга навіть при вимкненому автоматі. Двополюсний захищає саме від цього сценарія — він розриває обидва провідники.
Ставити двополюсний автомат на кожну окрему розетку в квартирі — це вже перебір і зайві витрати. Для типових груп освітлення чи розеток цілком вистачає однополюсного автомата плюс УЗО або диференціального автомата на групу.
Триполюсний автомат: коли без нього не обійтись
Триполюсні автомати — це історія про трифазну мережу, 380В. Якщо до будинку чи виробничого приміщення підведено три фази, то будь-яке обладнання, яке живиться від усіх трьох одночасно, потребує саме триполюсного захисту.
Типові випадки:
- ввідний автомат на трифазний щит приватного будинку або виробничого цеху;
- живлення трифазних електродвигунів — насосів, верстатів, компресорів;
- підключення потужних споживачів на кшталт зварювальних апаратів, промислових кондиціонерів;
- розподіл навантаження на три фази через окремі групи в щитку, де кожна фаза заведена через свій блок автоматів, а верхній рівень захисту — триполюсний ввідний.
Головна причина, чому тут потрібен саме триполюсний варіант, а не три окремі однополюсні: при аварії всі три фази повинні відключитись синхронно, одним рухом важеля. Якщо поставити три окремі однополюсні автомати замість одного триполюсного, є ризик, що спрацює тільки один, а дві інші фази залишаться під напругою. Для трифазного двигуна це критично — робота на двох фазах замість трьох веде до перегріву обмоток і виходу двигуна з ладу буквально за хвилини.

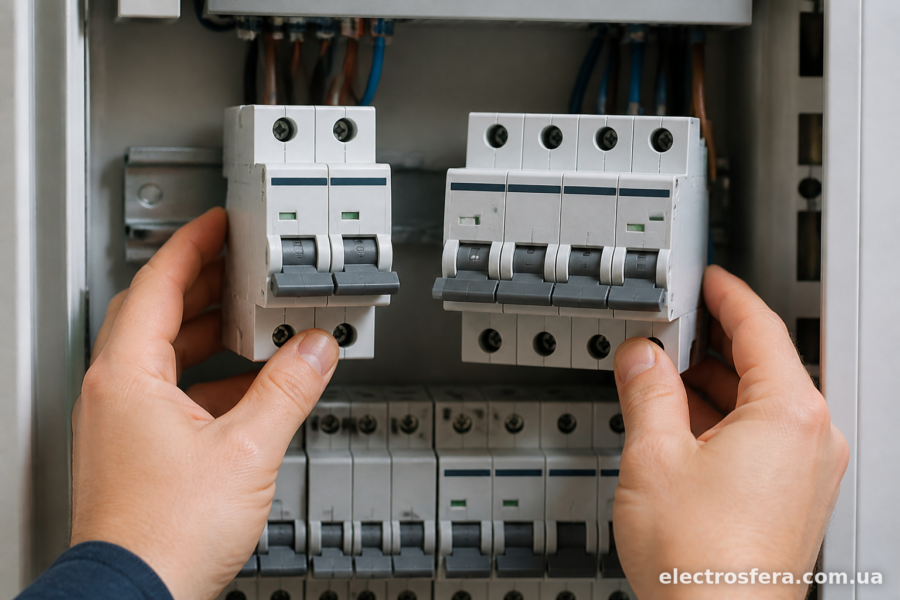

Конструктивна різниця під капотом
Ззовні різниця очевидна — ширина корпусу і кількість контактних груп. Але є й менш помітні моменти.
У двополюсному автоматі механізм захисту (теплове й електромагнітне розчеплення) працює тільки на фазному полюсі, нульовий полюс — суто комутаційний, він просто розмикається механічно слідом за фазним, без власного захисту від струму. Це стандартна конструкція для більшості побутових двополюсних автоматів, наприклад ABB SH202 чи IEK ВА47-29.
У триполюсному автоматі захист стоїть на всіх трьох полюсах одночасно, тому що будь-яка з трьох фаз може перевантажитись незалежно від інших. Якщо струм перевищить номінал хоча б на одній фазі, спрацьовує механізм і відключаються одразу всі три.
Ще один момент — характеристика відключення (B, C, D). Для побутових мереж і двополюсних, і триполюсних автоматів найчастіше беруть характеристику C — вона витримує пускові струми побутової техніки й двигунів без хибних спрацювань. Для освітлення іноді підходить B, для потужних двигунів з важким пуском — D.
Як не переплутати при виборі в магазині
На корпусі автомата завжди вказана кількість полюсів літерою P — 1P, 2P, 3P, 4P. Це перше, на що варто дивитись, а не на ширину на око, бо різні виробники роблять модулі трохи різної товщини.
Другий момент — номінальний струм. Він однаковий для всіх полюсів автомата, тобто якщо на триполюсному написано 25А, це означає 25А на кожній з трьох фаз, а не сумарно.
Третій — напруга. Двополюсні автомати зазвичай розраховані на 230/400В, триполюсні — на 400В лінійної напруги. Плутати їх місцями не можна навіть якщо фізично вдасться підключити — це небезпечно і порушує елементарну логіку захисту.
Типові помилки на практиці
Найчастіша помилка новачків — ставити триполюсний автомат туди, де підведена лише одна фаза, “про запас” або тому, що він “виглядає солідніше”. Це не має сенсу: два полюси просто залишаться незадіяними, а місце в щитку витрачається даремно.
Друга помилка — навпаки, економія на триполюсному автоматі там, де він потрібен. Ставлять три окремих однополюсних замість одного триполюсного на трифазний двигун, сподіваючись заощадити пару сотень гривень. Наслідок — описана вище ситуація з роботою двигуна на двох фазах при аварійному відключенні однієї.
Третя типова ситуація — плутанина двополюсного автомата з диференціальним (УЗО або дифавтоматом). Зовні двополюсний автомат і двополюсне УЗО схожі, обидва мають два полюси і однакову ширину. Але автомат захищає від струму перевантаження і короткого замикання, а УЗО — від струму витоку, тобто від ураження людини електрикою. Це різні прилади з різними функціями, і плутати їх не варто навіть якщо здається, що “два полюси — значить те саме”.
Що вибрати конкретно у вашому випадку
Якщо у квартирі чи будинку однофазне підключення 220В — потрібні однополюсні автомати на групи освітлення й розеток, і двополюсний на ввід або на окремі відповідальні лінії типу бойлера.
Якщо є трифазне підключення 380В — на ввід ставиться триполюсний або чотириполюсний автомат (залежно від схеми з нулем чи без), а окремі групи можуть розподілятись по фазах через однополюсні автомати нижчого рівня.
Для трифазного обладнання — насосів, верстатів, зварювальних апаратів — тільки триполюсний автомат відповідного номіналу, розрахований під пусковий струм конкретного двигуна.
При сумнівах щодо номіналу краще порахувати навантаження заздалегідь або звернутись до електрика, ніж ставити автомат “з запасом” навмання — завищений номінал не захистить проводку від перегріву при реальному перевантаженні.
Різниця між двополюсним і триполюсним автоматом зводиться не до розміру чи ціни, а до типу мережі, яку треба захищати. Однофазна лінія — двополюсний або однополюсний, трифазна — триполюсний. Помилка у виборі тут не проста незручність, а реальний ризик для обладнання і безпеки проводки в цілому.
