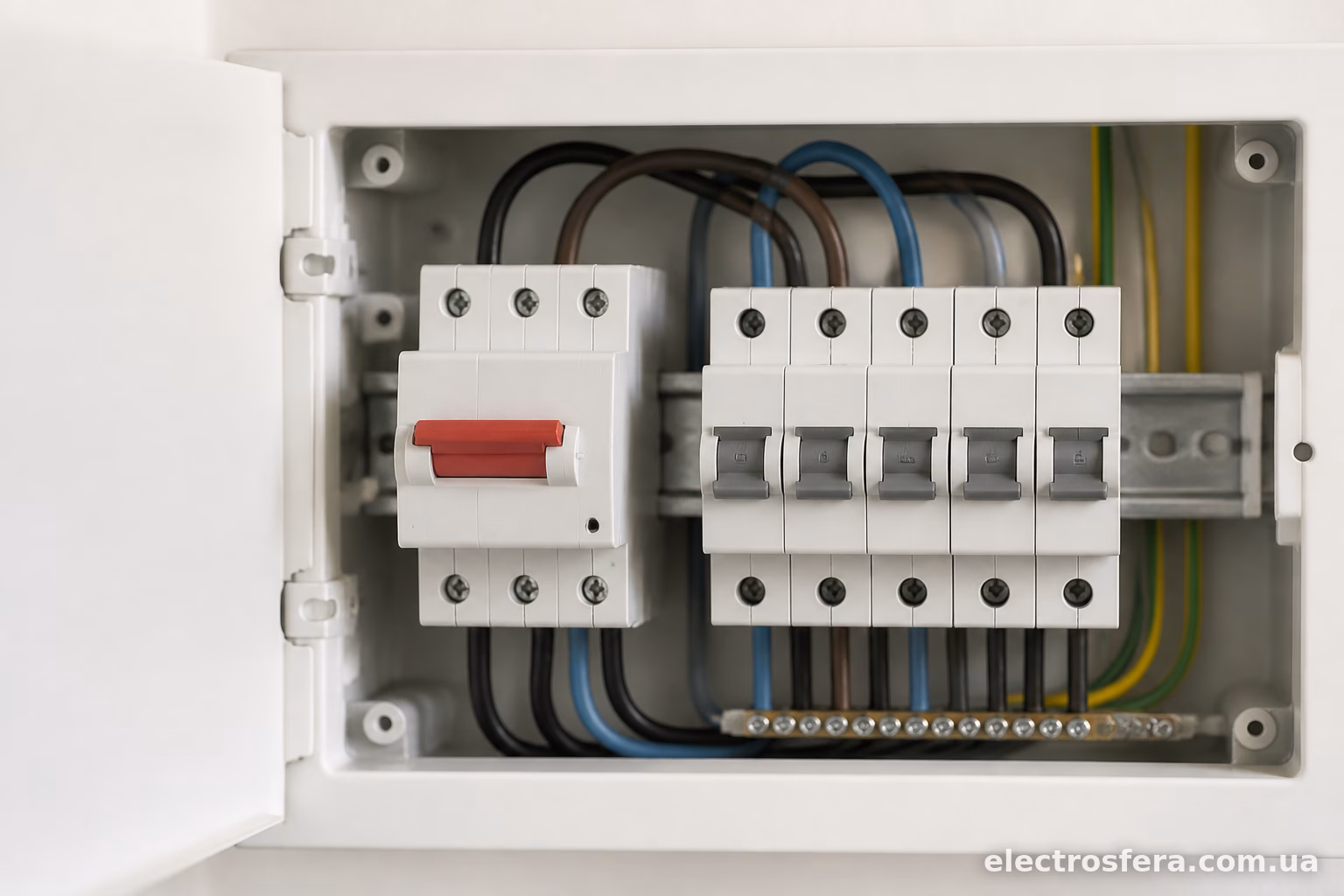

Плутанина між цими двома пристроями виникає постійно — навіть у деяких електриків “старої школи”, які звикли всі комутаційні апарати називати одним словом. А різниця насправді принципова. Вимикач навантаження — це просто механічний перемикач, який замикає й розмикає коло вручну. Автоматичний вимикач (той самий “автомат”) робить те саме, але ще й сам відключається при перевантаженні або короткому замиканні. Одна літера “авто” у назві — і це вже зовсім інший клас пристроїв за призначенням.
Спробуємо розібратися детальніше, бо від правильного вибору залежить не тільки зручність експлуатації щита, а й безпека всього дому.
Що таке вимикач навантаження
Це апарат, який комутує (вмикає/вимикає) електричне коло під навантаженням, але не має жодного захисту від аварійних режимів. Простими словами — це просто дуже надійний вимикач, розрахований на роботу під струмом, на відміну від звичайного побутового вимикача світла.
Використовують такі пристрої, коли потрібно:
- вручну відключити ділянку мережі для обслуговування;
- розділити щит на секції, які можна вимикати незалежно;
- забезпечити видиме розмикання кола (є моделі з чіткою індикацією положення контактів);
- організувати ввідний рубильник перед лічильником або групою автоматів.
Типовий приклад — рубильник на вводі в приватний будинок. Він не спрацює при короткому замиканні, зате дозволяє знеструмити весь будинок одним рухом руки, коли треба щось ремонтувати або міняти щит цілком.
Важливий нюанс: вимикач навантаження розрахований на комутацію номінального струму, а не на аварійне відключення. Якщо в мережі станеться коротке замикання, він або просто не відреагує, або (у гіршому випадку) вигорить сам, намагаючись розірвати дугу, на яку не розрахований.

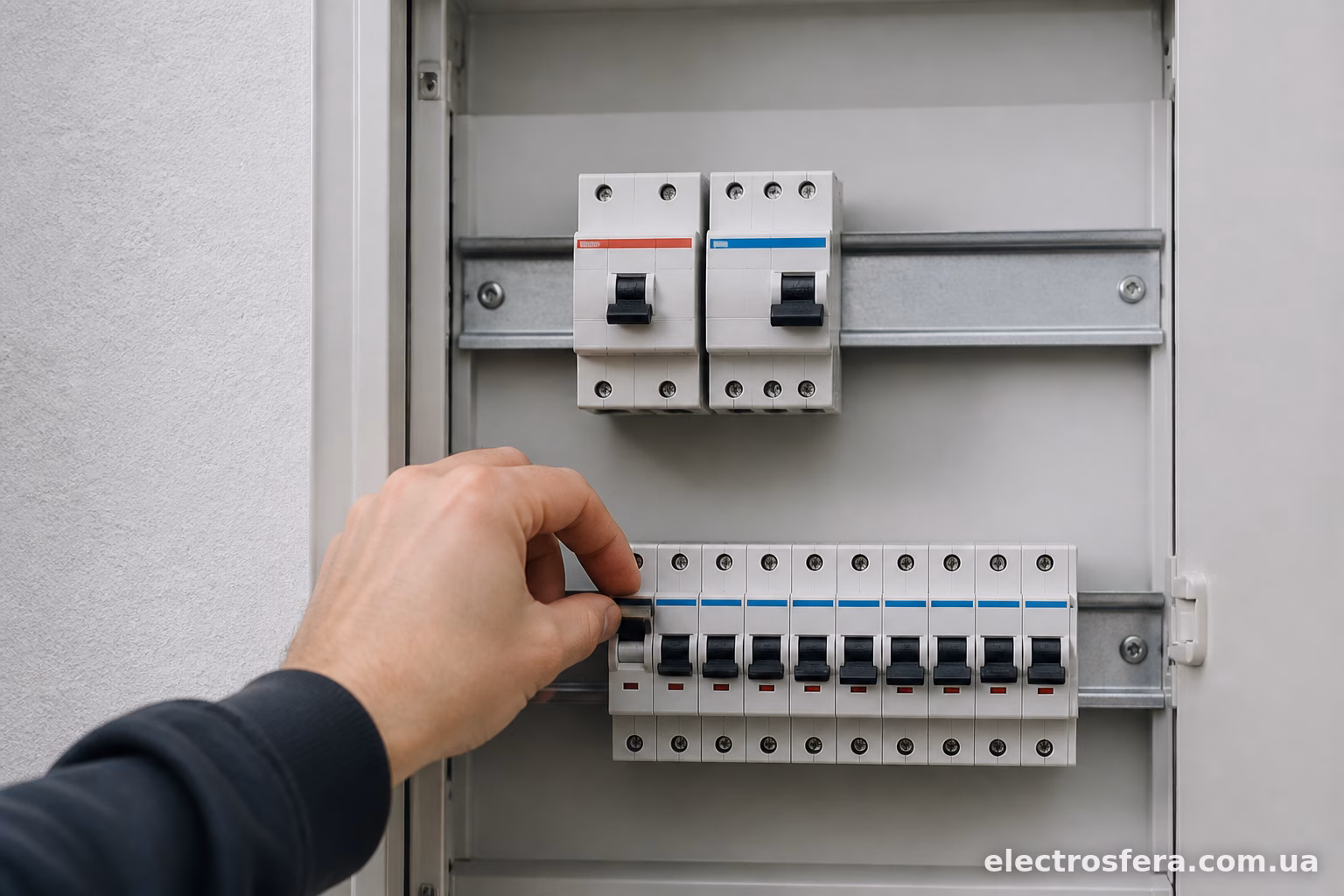

Що таке автоматичний вимикач
Автомат — це вже захисний пристрій. Він теж вмикає й вимикає коло вручну, але головна його робота — стежити за струмом і відключатися самостійно, коли щось йде не так.
Всередині автомата два розчіплювачі:
- тепловий — реагує на тривале перевантаження (наприклад, коли в розетку через подовжувач ввімкнули занадто багато потужних приладів одночасно);
- електромагнітний — миттєво спрацьовує при короткому замиканні, коли струм зростає в рази за долі секунди.
Саме тому автомати на 16А чи 25А стоять у щитку на кожній групі — розетки, освітлення, кухня, бойлер. Кожна лінія захищена окремо, і якщо в одній кімнаті сталося замикання, вилітає тільки той автомат, а не весь будинок залишається без світла.
До речі, автомати теж бувають різні за характеристикою відключення — B, C, D. Для звичайної квартирної проводки зазвичай беруть характеристику C, для індуктивних навантажень (двигуни, компресори) — іноді D, щоб пусковий струм не вибивав автомат даремно.
Ключові відмінності: таблиця для наочності
| Параметр | Вимикач навантаження | Автоматичний вимикач |
|—|—|—|
| Захист від КЗ | Немає | Є (електромагнітний розчіплювач) |
| Захист від перевантаження | Немає | Є (тепловий розчіплювач) |
| Комутація вручну | Так | Так |
| Автоматичне відключення | Ні | Так |
| Типове застосування | Ввідний рубильник, розділення секцій щита | Захист окремих груп споживачів |
| Ціна | Зазвичай нижча за автомат того ж номіналу | Вища через складнішу конструкцію |
Якщо коротко — рубильник вирішує задачу зручності керування, автомат вирішує задачу безпеки. Це не конкуруючі пристрої, а доповнюючі один одного.

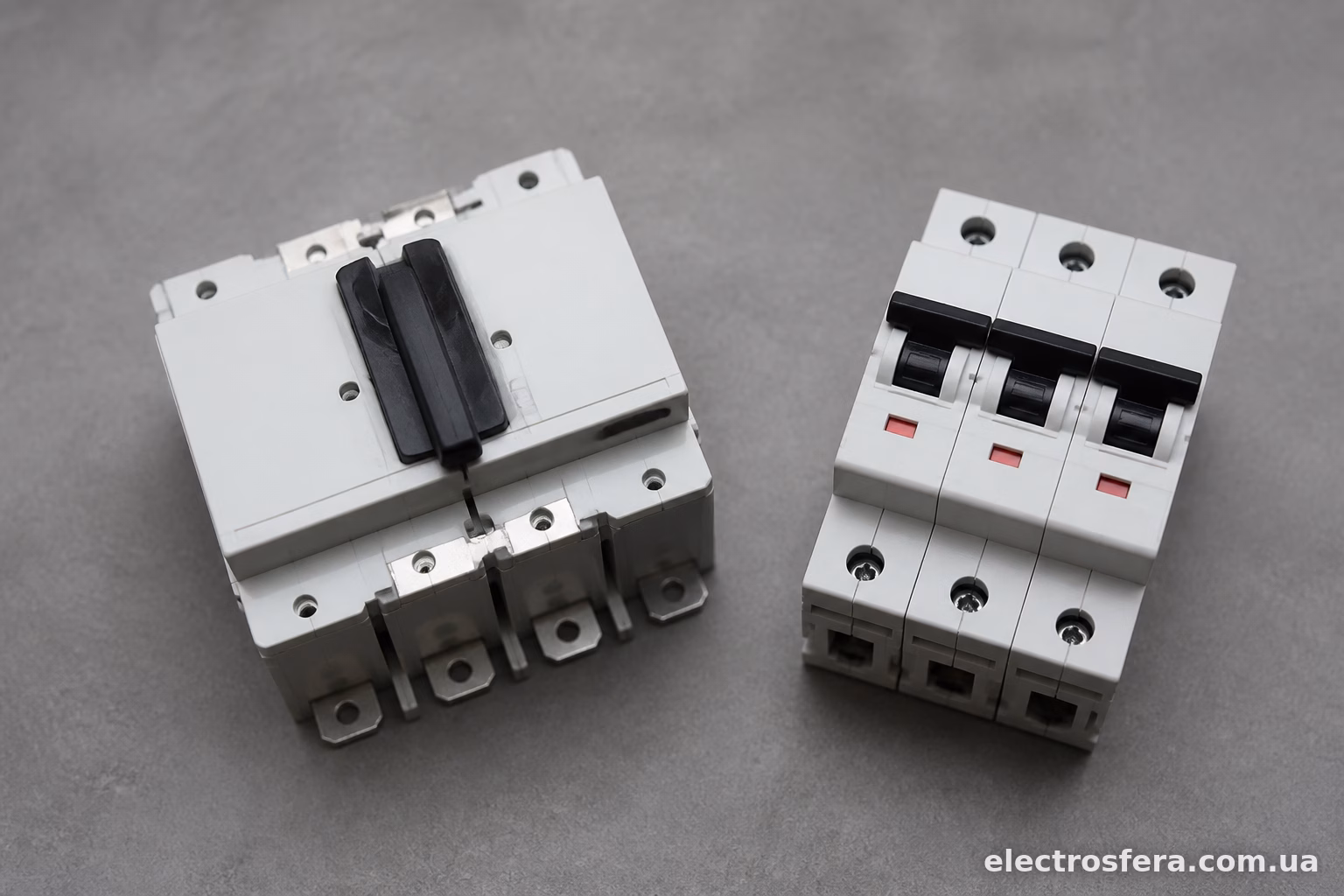

Чи можна замінити автомат вимикачем навантаження
Ні, і це не просто рекомендація, а питання безпеки. Якщо поставити на групу розеток вимикач навантаження замість автомата, при короткому замиканні коло просто не розімкнеться. Кабель почне грітися, ізоляція оплавиться, і в найгіршому сценарії — пожежа.
Був випадок, коли клієнт скаржився, що в гаражі “автомат постійно вибиває” і попросив поставити замість нього рубильник, щоб “не заважав працювати зварювальним апаратом”. Ідея, м’яко кажучи, погана. У такій ситуації правильне рішення — підібрати автомат з відповідним номіналом і характеристикою відключення під навантаження зварювального апарата, а не прибирати захист взагалі.
Чи можна замінити вимикач навантаження автоматом
Технічно — так, автомат теж можна використовувати як звичайний вимикач для ручного відключення групи. Багато хто так і робить у квартирних щитках, де окремий рубильник просто не потрібен — досить одного ввідного автомата на весь щит.
Але є нюанс. Автомати не завжди розраховані на часту комутацію вручну — механізм в них оптимізований в першу чергу під аварійне спрацювання, а не під щоденні “клац-клац” при обслуговуванні. Якщо потрібно часто й свідомо вимикати-вмикати лінію (наприклад, сезонне обладнання, яке відключають на зиму), краще поставити окремий рубильник паралельно з автоматом, а не зношувати механізм захисного апарата.

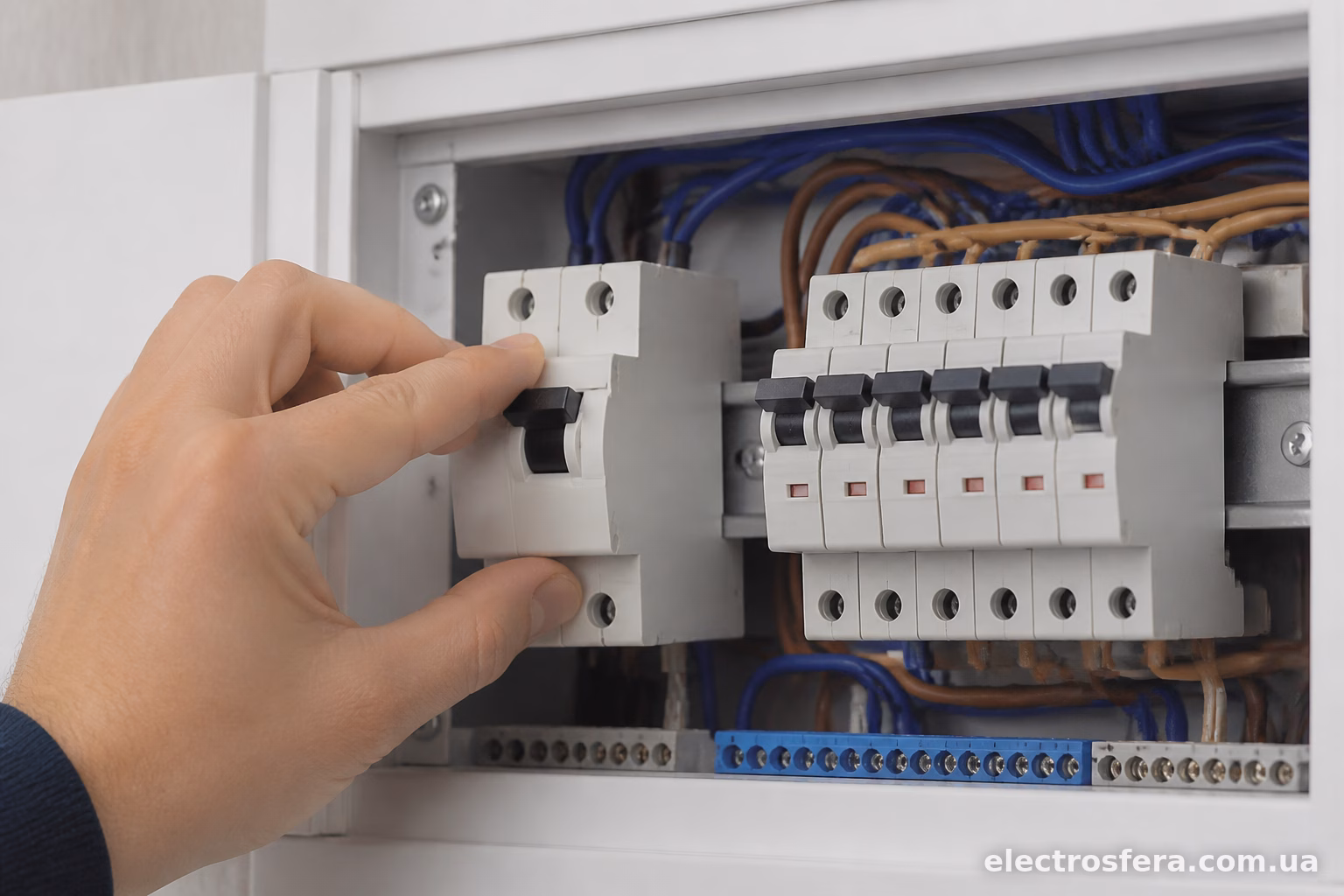

Де і що ставити на практиці
У приватному будинку типова схема виглядає так: на вводі стоїть загальний рубильник (вимикач навантаження) або ввідний автомат з більшим номіналом, далі — реле напруги для захисту від перекосів у мережі, потім розподіл по групових автоматах на кожну лінію окремо.
У квартирному щитку часто обходяться без окремого рубильника — його роль виконує ввідний автомат, від якого йдуть групові автомати менших номіналів на освітлення, розетки, кухню, санвузол.
У виробничих щитах вимикачі навантаження ставлять частіше — там регулярно потрібно знеструмлювати ділянки для планового обслуговування обладнання, і зношувати автомати частими ручними перемиканнями невигідно.
Ще один типовий сценарій — вимикач навантаження перед лічильником, щоб можна було безпечно зняти пломбу і замінити прилад обліку без ризику, що хтось випадково зачепить автомат під напругою.
На що дивитися при виборі
Номінальний струм — головний параметр і для автомата, і для рубильника. Береться з урахуванням сумарного навантаження групи плюс невеликий запас, зазвичай 20-25%.
Для автомата важлива ще й відключаюча здатність — параметр, який показує, який максимальний струм КЗ пристрій здатний розірвати без пошкодження. У побутових умовах зазвичай достатньо 4,5-6 кА, у промислових щитах іноді потрібно більше.
Для вимикача навантаження важливо звертати увагу на кількість полюсів (однополюсні, двополюсні, трипольні, чотириполюсні — залежно від типу мережі, однофазна чи трифазна) і на наявність механізму видимого розриву контактів — це підвищує безпеку при обслуговуванні щита.
Бренд теж має значення, хоча й не критичне. Schneider Electric, ABB, IEK, Hager — усі виробляють нормальну продукцію під конкретні бюджети. Головне — не купувати автомати невідомого походження з ринку без маркування, бо там тепловий розчіплювач може взагалі не спрацьовувати так, як заявлено.
Обидва пристрої потрібні в грамотно зібраному щиті, просто виконують різні функції. Автомат — це про безпеку і захист від аварій, рубильник — про зручність керування і можливість повністю знеструмити ділянку мережі вручну. Плутати їх або намагатися замінити один одним не варто — це або небезпечно, або просто незручно в експлуатації.
