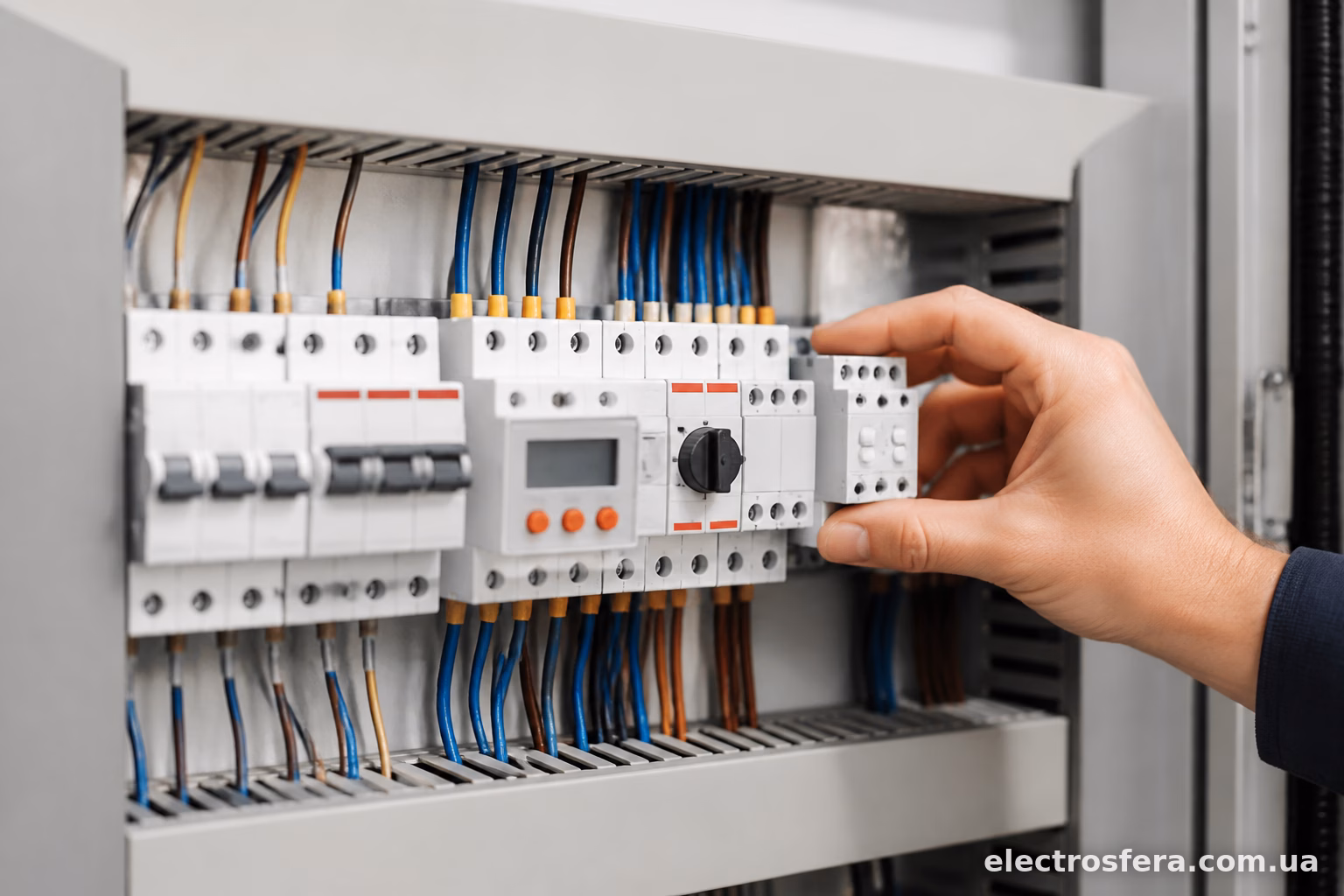

DIN-рейка — це той самий металевий профіль в електрощиті, на якому тримається практично все модульне обладнання. Придумали її ще в Німеччині (звідси й назва — Deutsches Institut für Normung), і за десятиліття вона стала стандартом, який використовують виробники по всьому світу. Завдяки цьому автомат від одного бренду спокійно стане поруч із УЗО іншого — розміри уніфіковані.
Але питання “що саме туди можна вкрутити” виникає майже в кожного, хто збирає щит вперше. Відповідь проста: практично всю низьковольтну автоматику для житлових і комерційних об’єктів. Розберемо по порядку.
Автоматичні вимикачі — основа щита
Це перше, що спадає на думку, коли говорять про DIN-рейку. Автомати захищають лінію від перевантаження і короткого замикання. Стандартна ширина одного модуля — 17,5 мм, тому однополюсний автомат займає одне “місце”, двополюсний — два, а трифазний — три-чотири залежно від виробника.
На практиці в квартирному щиті зазвичай стоять автомати на 10, 16, 20, 25 та 32 А — під освітлення, розетки, кухню, бойлер. Для приватного будинку набір ширший, бо там є ще й насосна станція, гараж, зовнішнє освітлення.

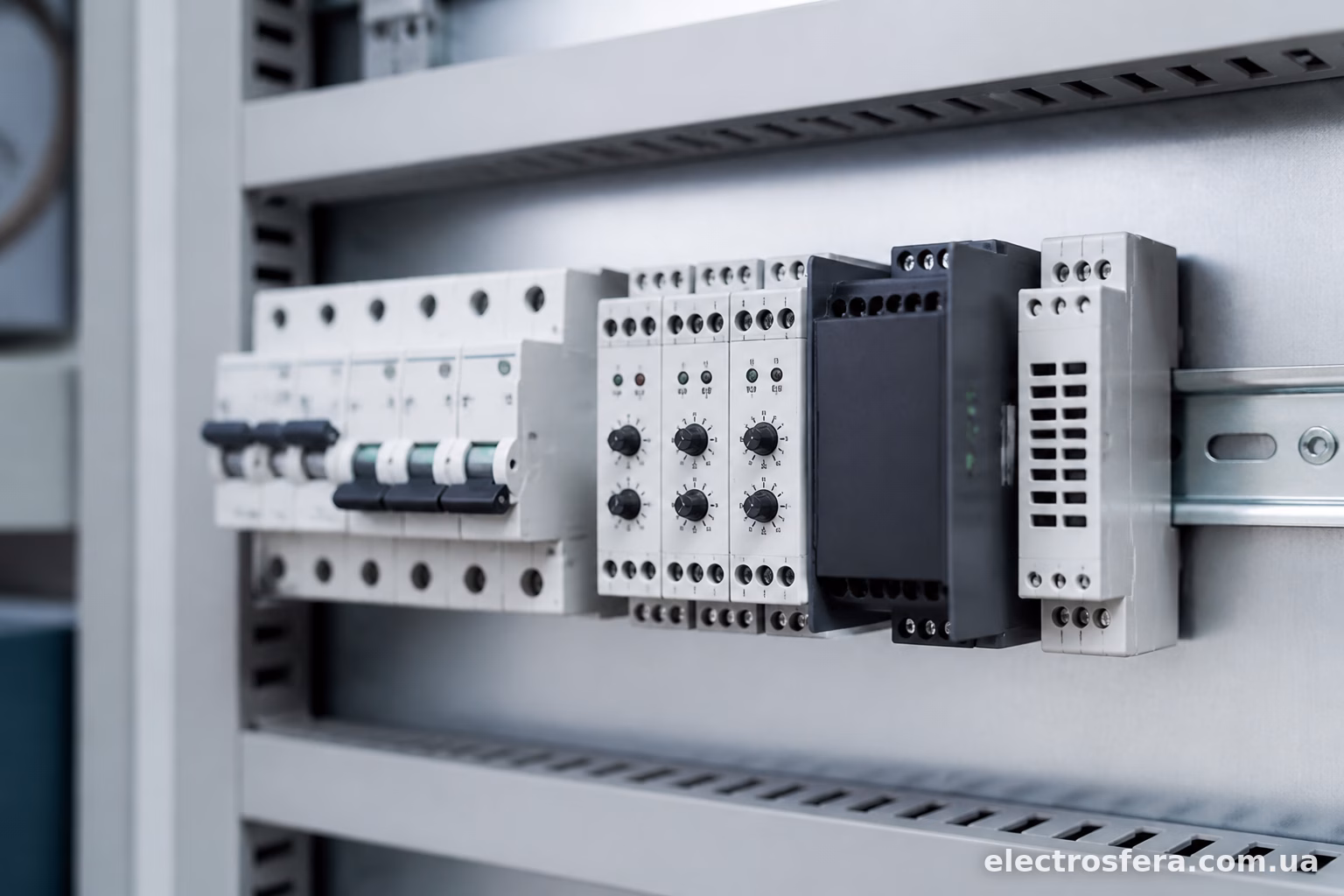

УЗО та диференціальні автомати
Пристрій захисного відключення (УЗО) реагує на витік струму — рятує від ураження, якщо людина торкнулась оголеного проводу або пробило корпус пральної машини. Ставиться після групового автомата, іноді — одне УЗО на кілька груп одразу.
Диференціальний автомат — це, по суті, два в одному: автоматичний вимикач і УЗО в одному корпусі. Займає більше місця на рейці (як мінімум два модулі), зате економить простір у щиті і спрощує монтаж, якщо не хочеться городити купу проводів між окремими пристроями.
Реле напруги — захист від перекосу фаз і стрибків
У приватному секторі, особливо там, де мережа не найкращої якості, реле напруги — не розкіш, а необхідність. Стрибок до 250-260 В спалить холодильник чи телевізор за секунди, а реле відключить лінію ще до того, як це станеться.
Популярні моделі — Укем УЗМ-51М, РН-111, Digitop. Ставляться одразу після вводного автомата, перед усіма групами. Важливо правильно підібрати номінальний струм реле під навантаження будинку, інакше воно постійно клацатиме на межі спрацювання.
Контактори і реле часу
Контактор — це, грубо кажучи, потужне реле, яке комутує великі струми через слабкий керуючий сигнал. Використовують для управління освітленням під’їздів, вуличним освітленням, теплими підлогами, іноді — для підключення генератора.
Реле часу (таймери) часто ставлять у парі з контакторами — щоб освітлення вмикалося о певній годині і вимикалося вранці. Аналоговий таймер типу ТЕ15 або цифровий — залежить від бюджету і потреби в точності налаштувань.

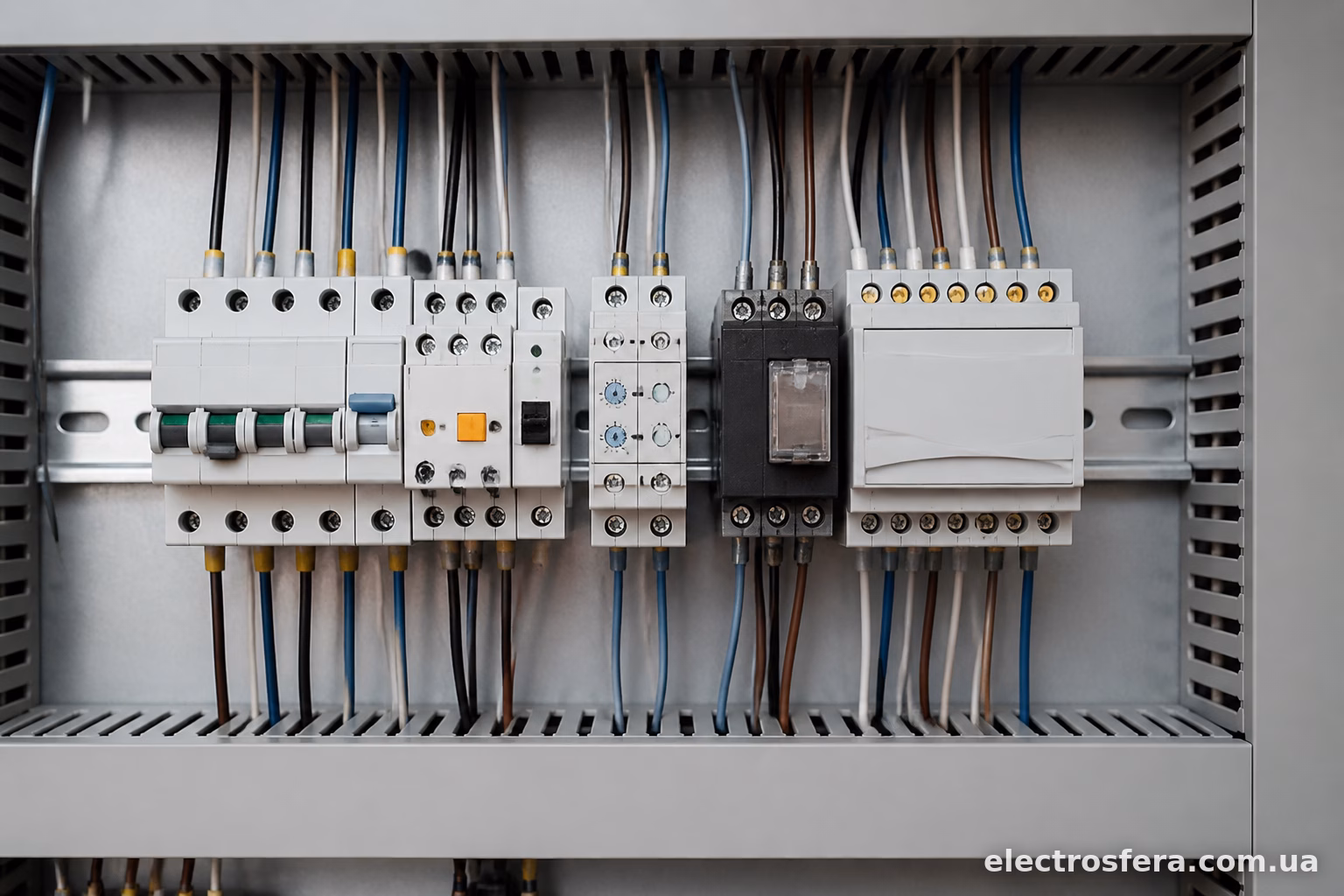

Реле контролю фаз для трифазних мереж
Якщо в будинок заведено три фази, варто подумати про реле контролю фаз. Воно стежить не лише за напругою, а й за порядком чергування фаз та їх наявністю взагалі. Обрив нуля в трифазній мережі — це катастрофа для побутової техніки, тому таке реле часто рятує від дорогого ремонту одразу кількох приладів.
Клемники та розподільчі блоки
Ще один частий мешканець DIN-рейки — клемні колодки. Вони потрібні, коли треба розвести один кабель на кілька напрямків або просто акуратно з’єднати проводи без скруток. Модульні клемники бувають прохідні, розподільчі, з запобіжниками — під конкретну задачу підбирається свій тип.
У щитах на 20-30 груп клемники іноді займають більше місця, ніж самі автомати, особливо якщо потрібно розвести нуль і землю по всіх лініях окремо.
Лічильники електроенергії
Однофазні та трифазні лічильники теж часто монтуються на DIN-рейку, хоча є й моделі для настінного кріплення. Модульні лічильники (наприклад, Меркурій 231, НІК 2303) зручні тим, що інтегруються в загальний щит, а не висять окремою коробкою на стіні під’їзду чи фасаду.
Модульні розетки та вимикачі
Не найпоширеніший варіант, але зустрічається — модульні розетки, які встановлюються прямо в щит. Актуально для щитів у майстернях, гаражах, на будівельних майданчиках, де потрібен швидкий доступ до живлення без прокладки додаткової проводки.

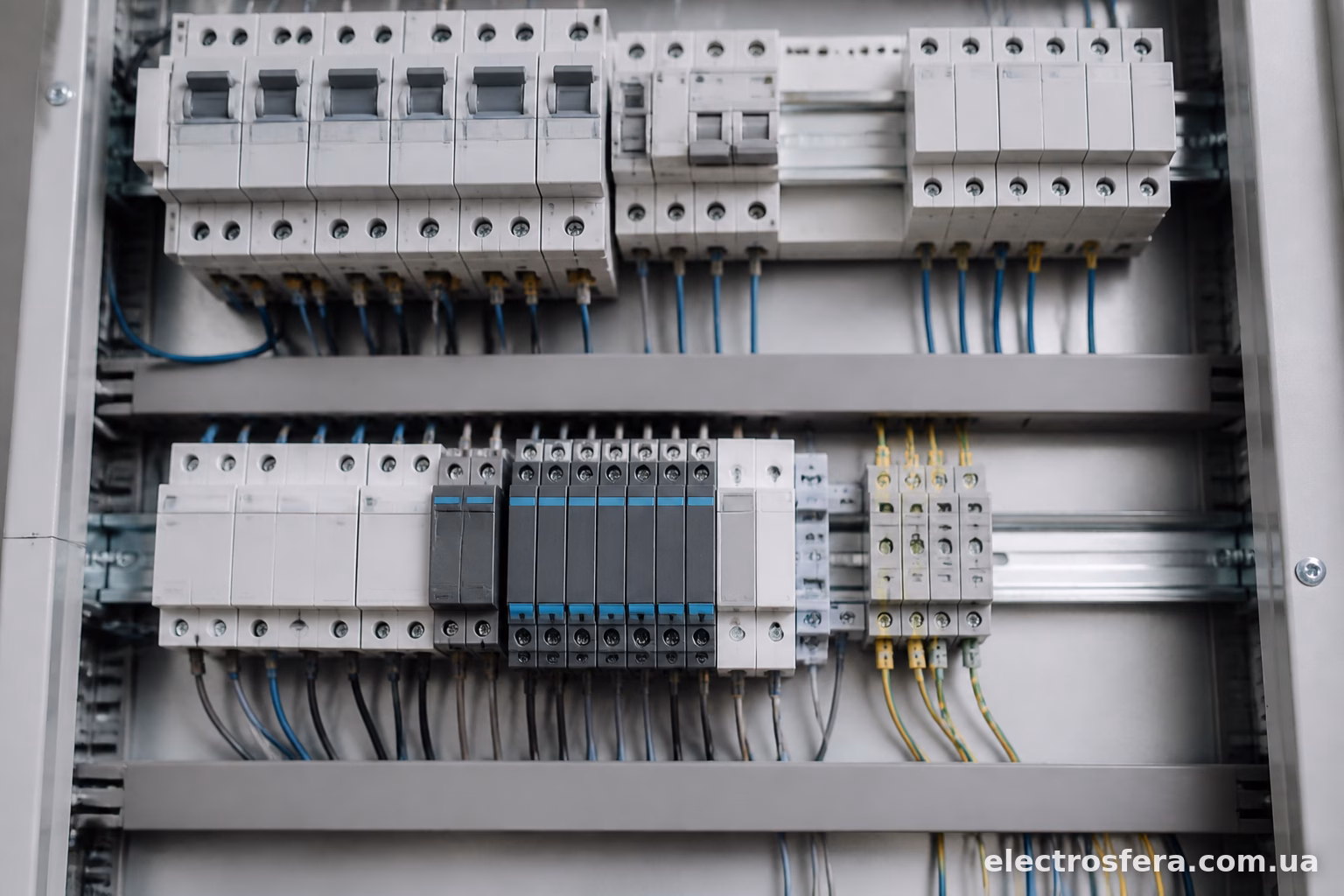

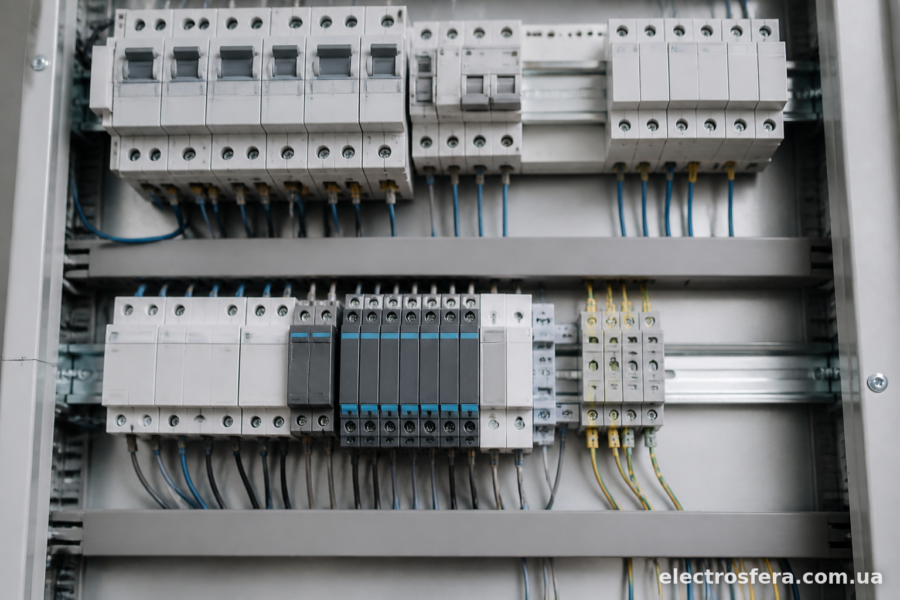

Пристрої захисту від перенапруги (УЗІП)
Обмежувачі перенапруги (SPD, УЗІП) захищають мережу від імпульсних перенапруг — грозові розряди, комутаційні викиди на лінії. Ставляться першими після вводного автомата. Розрізняють клас I, II, III — залежно від того, наскільки об’єкт піддається ризику (близькість до повітряних ліній, наявність блискавковідводу тощо).
Індикатори та сигнальні лампи
Дрібниця, але приємна — модульні індикатори наявності напруги. Одна лампочка на DIN-рейці показує, чи є фаза на певній ділянці, без необхідності лізти з тестером. Часто ставлять на вводі або на лінії живлення важливого обладнання — насоса, котла.
##블ок живлення та перетворювачі
Для систем “розумний будинок”, відеоспостереження чи автоматики воріт часто потрібне стабілізоване живлення 12 або 24 В. Модульні блоки живлення теж кріпляться на DIN-рейку — зручно, бо все в одному щиті, і не треба тягнути окремий короб під адаптер.
На що звернути увагу при монтажі
Тут кілька практичних моментів, які не завжди пишуть у інструкціях:
- Рейка має бути надійно закріплена в щиті — якщо вона “гуляє”, автомати з часом розхитуються і контакт погіршується.
- Ширина рейки стандартна — 35 мм, глибина буває 7,5 або 15 мм (глибока рейка — рідкість, зустрічається в специфічному промисловому обладнанні).
- При розрахунку кількості модулів завжди закладайте запас 20-30% — щит “росте” з часом, з’являються нові лінії, додаткові автомати.
- Важкі елементи (контактори, потужні реле) краще розміщувати ближче до кріплення рейки, щоб не перевантажувати центральну частину.
- Не варто щільно забивати рейку без жодного проміжку — деяким пристроям (особливо диференціальним автоматам і реле напруги) потрібне тепловідведення, інакше вони можуть спрацьовувати хибно від перегріву.
Підсумок
DIN-рейка давно перестала бути просто планкою для автоматів — на неї сьогодні монтують майже все, що стосується розподілу і захисту електромережі: від найпростішого однополюсного вимикача до складного реле контролю фаз чи модульного блоку живлення. Головне при зборці щита — не намагатися заощадити місце на шкоду зручності обслуговування, і закладати запас під майбутнє розширення. Тоді щит прослужить довго і не перетвориться на клубок проводів через рік після монтажу.
