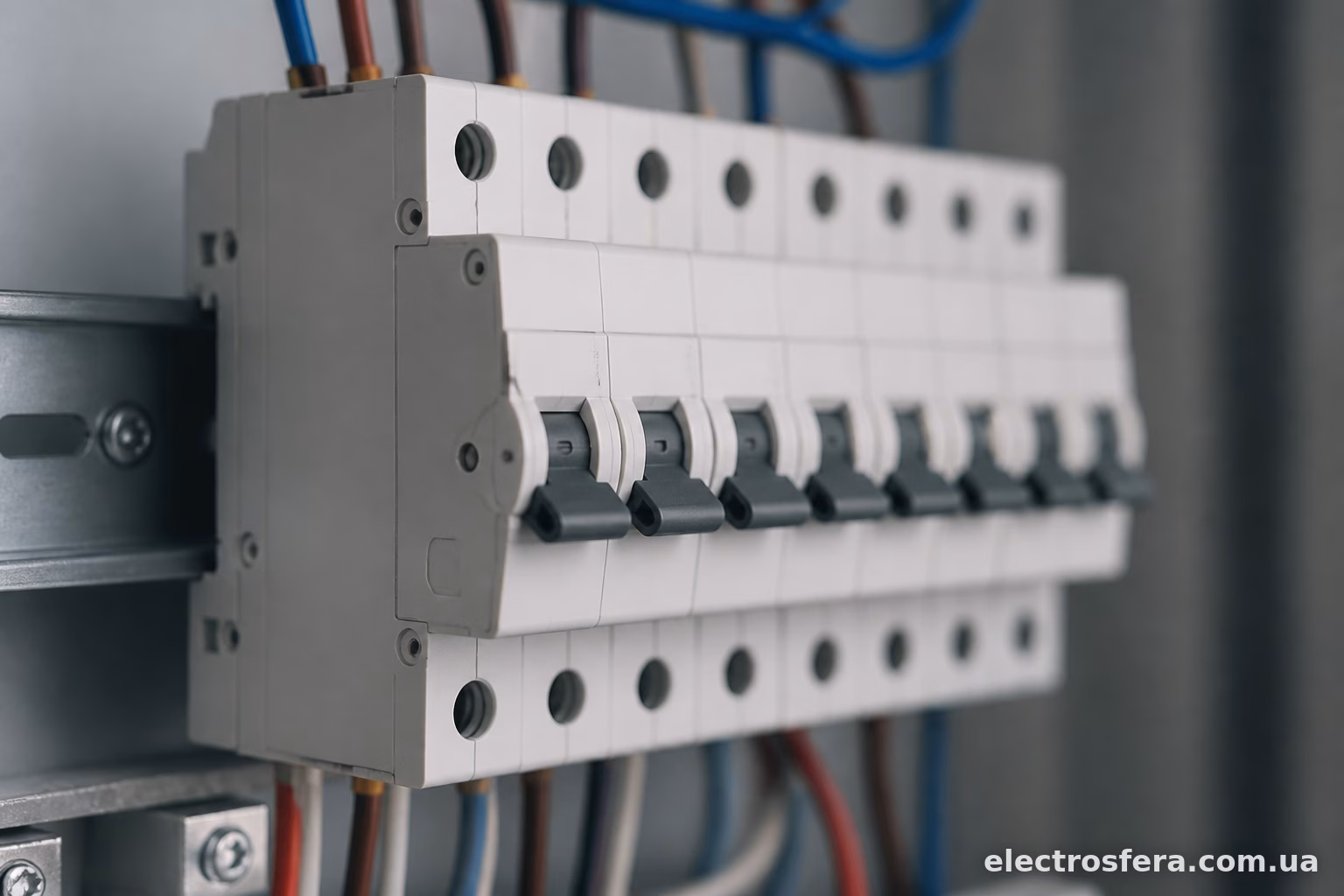

Що означають B, C і D на автоматичному вимикачі

Літера на корпусі автомата — це не якийсь код виробника і не серійний номер. Це клас часострумової характеристики, який показує, наскільки швидко автомат спрацює при перевантаженні чи короткому замиканні. Простіше кажучи — наскільки він «терплячий» до кидків струму в момент пуску обладнання.

Написано, наприклад, C16 — це означає клас C і номінальний струм 16А. Саме літера відповідає за чутливість до короткочасних стрибків струму, а цифра — за той струм, який автомат витримує довготривало без спрацювання.

Плутанина виникає постійно. Люди купують автомат «на всяк випадок» потужніший або взагалі не дивляться на літеру, а потім дивуються, чому вибиває на кожному включенні пральної машини або чому автомат взагалі не захищає проводку як слід.

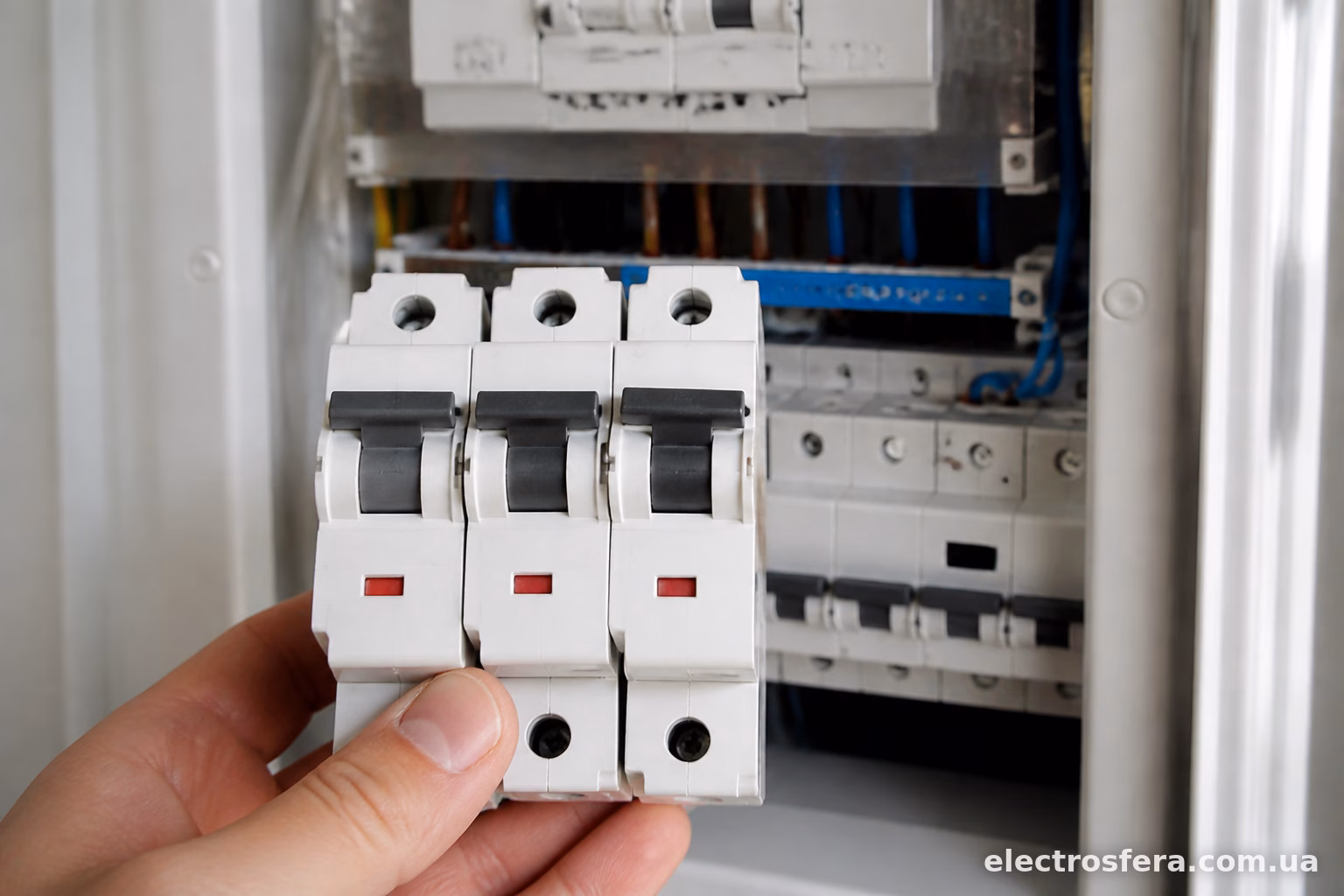

Що таке часострумова характеристика насправді

У кожного електроприладу при вмиканні виникає пусковий струм — він у рази вищий за номінальний. Лампочка розжарювання, наприклад, у момент вмикання споживає струм у 10-15 разів більший, ніж під час роботи. Двигун холодильника чи насоса — приблизно так само.

Автомат повинен це витримувати і не вимикатися при кожному пуску. Але водночас він мусить швидко спрацювати при реальному короткому замиканні, інакше проводка згорить раніше, ніж захист відреагує.

Літери B, C, D якраз і визначають, у скільки разів пусковий струм може перевищувати номінальний, перш ніж автомат вимкнеться миттєво (електромагнітний розчіплювач). Це не єдина характеристика автомата, але саме вона найчастіше плутає людей при виборі.

Клас B — найчутливіший

Автомати класу B спрацьовують миттєво при перевищенні струму в 3-5 разів від номінального значення. Це найшвидша реакція з усіх трьох класів.

Використовують такі автомати там, де немає потужних пускових струмів і навантаження стабільне:

освітлення (особливо світлодіодне та люмінесцентне);
розетки в квартирах без потужної побутової техніки;
лінії живлення для стабільних резистивних навантажень;
захист довгих кабельних ліній, де важлива саме чутливість до перевантаження.

У приватному будинку класом B рідко обходяться повністю, бо там завжди є щось із двигуном — насос, компресор, електроінструмент. А от у квартирі під освітлювальну групу — цілком нормальний вибір.

Мінус класу B у тому, що він занадто нервово реагує на будь-який пусковий стрибок. Увімкнули дриль чи потужний пилосос — і автомат може вибити просто тому, що не встиг «зрозуміти», що це нормальний пусковий струм, а не аварія.

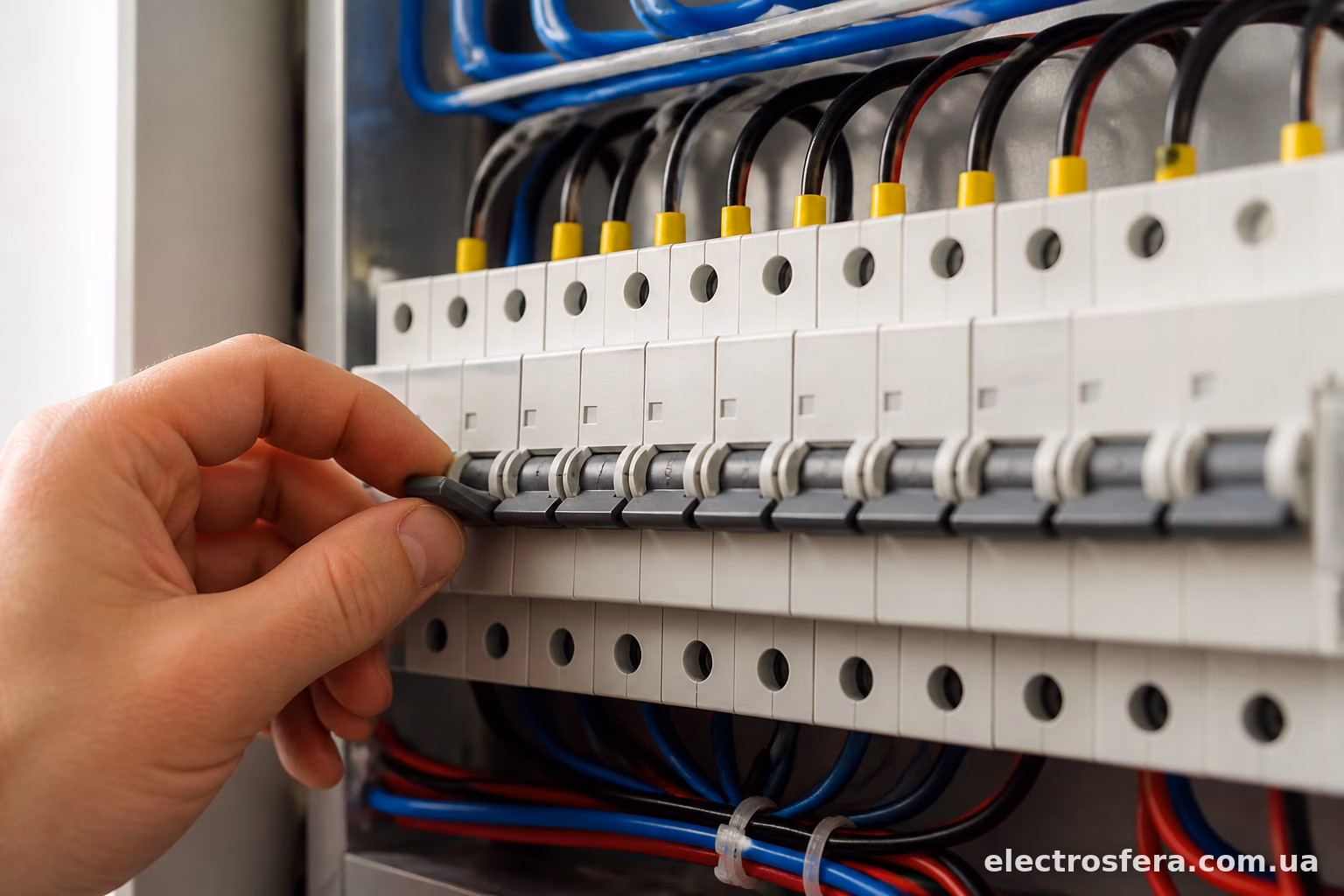

Клас C — універсальний варіант

Це найпоширеніший клас в українських квартирах і будинках. Спрацьовує при перевищенні номінального струму в 5-10 разів.

Такий запас дозволяє нормально працювати з побутовою технікою, у якій є двигуни або трансформатори:

холодильники, кондиціонери, пральні машини;
насосне обладнання;
невеликі електроінструменти;
групові лінії на кілька розеток зі змішаним навантаженням.

Якщо ви ставите автомати на новий електрощит і не хочете розбиратися в тонкощах для кожної окремої лінії — клас C закриває більшість побутових потреб. Саме тому в магазинах він найдоступніший і найчастіше рекомендований електриками «за замовчуванням».

Є нюанс: на введенні в квартиру чи будинок теж часто ставлять C, узгоджуючи його з номіналом лічильника та потужністю, виділеною енергокомпанією.

Клас D — для важких пускових струмів

Спрацьовує при перевищенні в 10-20 разів від номінального струму. Це найменш чутливий клас із трьох, тому й застосовують його там, де пускові струми справді величезні.

Типові сфери застосування:

зварювальні апарати;
потужні компресори та насосні станції;
трансформатори;
виробниче обладнання з асинхронними двигунами великої потужності;
рентген-апарати та подібне медичне обладнання (там теж бувають різкі кидки).

У звичайній квартирі клас D практично не використовують. Якщо поставити його на звичайну розеткову групу, то в разі реального короткого замикання автомат може відреагувати із запізненням, і проводка встигне нагрітися до небезпечної температури раніше, ніж спрацює захист.

Це, до речі, одна з поширених помилок — люди ставлять D «про запас», щоб точно не вибивало, а по факту знижують рівень захисту проводки.

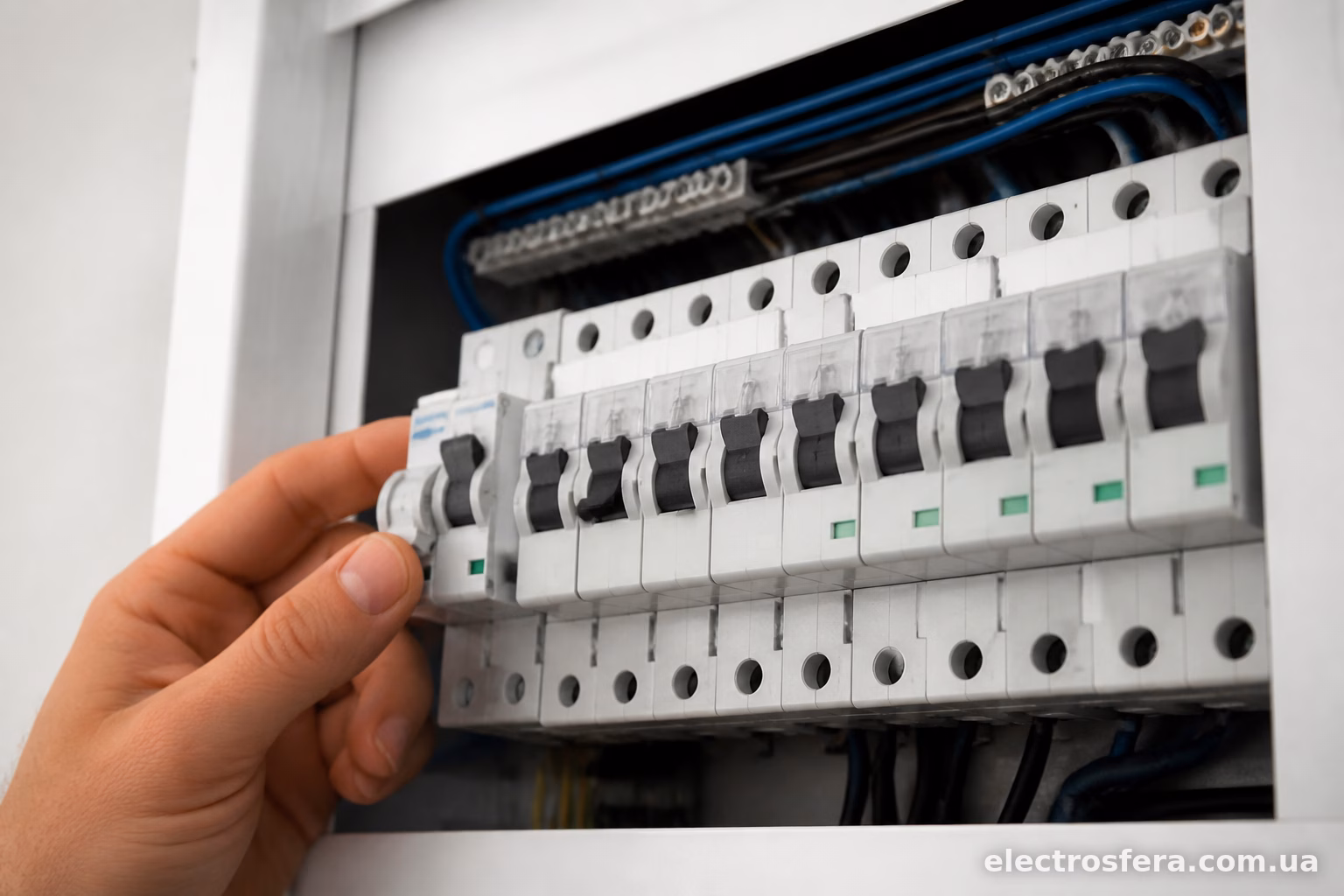

Як не помилитися з вибором

Головний принцип простий: клас автомата має відповідати типу навантаження на конкретній лінії, а не бажанню перестрахуватися.

Для освітлення — B. Для звичайних побутових розеток і змішаного навантаження — C. Для потужного обладнання з великими пусковими струмами — D, і то тільки якщо виробник обладнання прямо це рекомендує в паспорті.

Ще один момент, про який часто забувають: номінал автомата (цифра після літери) підбирається під переріз кабелю, а не навпаки. Тобто спочатку рахуємо навантаження і перетин проводу, а вже потім дивимось, який автомат туди підходить і за струмом, і за класом. Ставити автомат на 25А на кабель, розрахований на 16А, тільки тому що «щоб не вибивало» — це пряма дорога до перегріву проводки і, у гіршому випадку, до пожежі.

Якщо сумніваєтесь, який клас потрібен для конкретного приладу — подивіться паспорт обладнання. Виробники потужних агрегатів зазвичай самі вказують рекомендований тип автомата.

Типова плутанина на практиці

Часто в старих квартирах можна знайти автомати без чіткого маркування класу взагалі — це радянські АЕ або старі імпортні моделі. Там працює зовсім інша логіка захисту, і порівнювати їх з сучасними B/C/D некоректно.

Інша ситуація — коли в щитку стоїть суміш класів без системи: тут B, там D, а логіки в цьому немає ніякої, просто хтось колись ставив, що було під рукою в магазині. Це не критично небезпечно, якщо номінали підібрані правильно під кабель, але створює зайву плутанину при обслуговуванні щита.

Ще плутають клас автомата з номінальним струмом УЗО чи диференціального автомата — це взагалі різні параметри, і клас B/C/D до захисту від витоку струму не має жодного стосунку.

Літера на корпусі автомата — це про швидкість реакції на перевантаження, а не про потужність чи якість виробу. B — для освітлення й чутливих ліній, C — для більшості побутових потреб, D — для важкого пускового обладнання. Головне правило вибору просте: спочатку рахуємо навантаження і кабель, потім підбираємо номінал і клас, а не навпаки.
