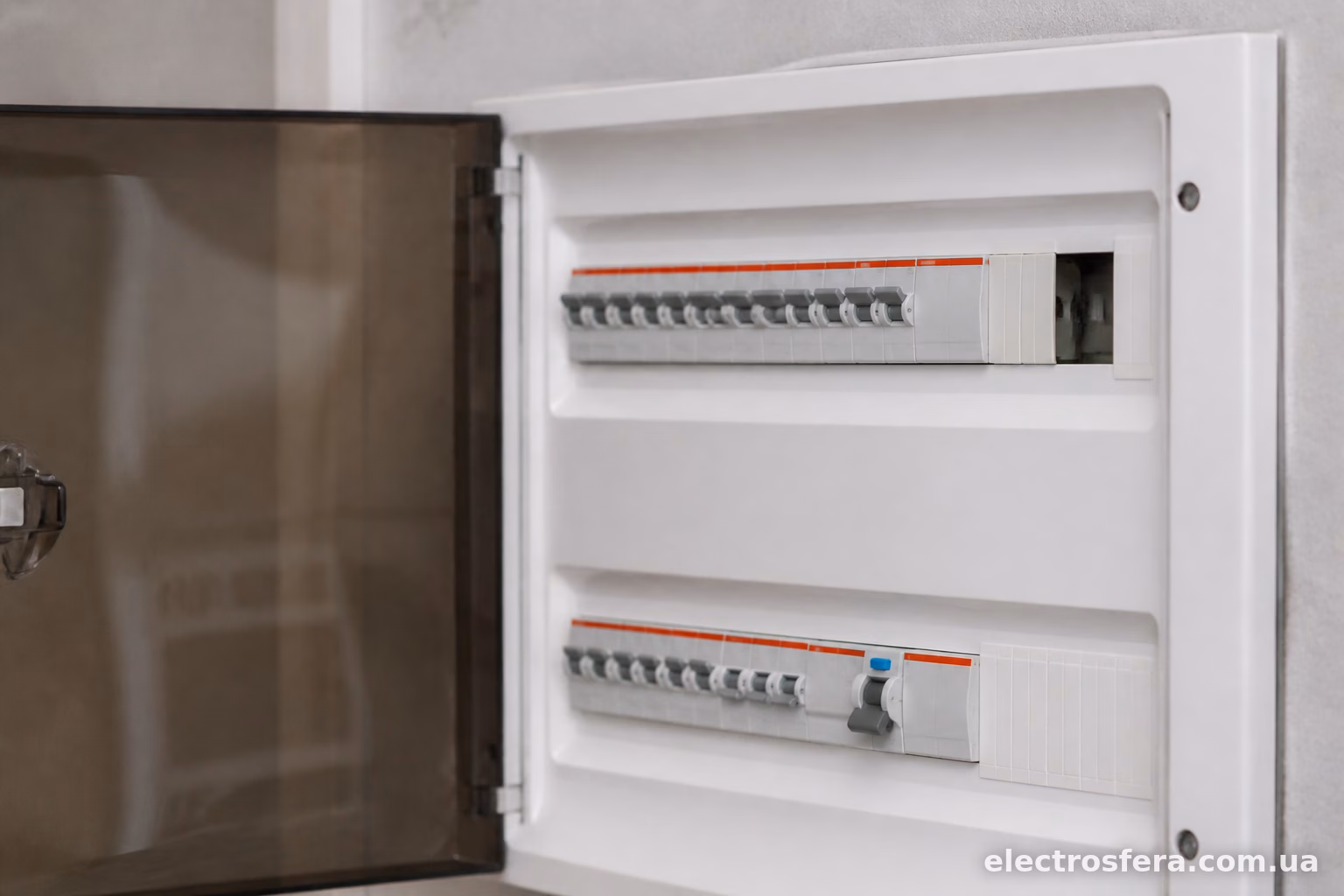

Що таке модульне електрообладнання

Модульне електрообладнання — це автомати, УЗО, диференційні автомати, реле напруги, контактори та інші пристрої, які встановлюються на стандартну DIN-рейку в електрощиті. Головна ознака модульності — уніфікований розмір корпусу, кратний одному модулю. Один модуль (1М) — це приблизно 17,5 мм ширини. Тобто однополюсний автомат займає одне місце на рейці, двополюсний — два, трипофазний — три, і так далі.

Звідси й назва. Все обладнання ніби складається з блоків-модулів, як конструктор. Захотів додати ще одну лінію освітлення — взяв автомат на 1М, клацнув на рейку, підключив дроти. Ніякого свердління корпусу, ніяких кастомних кріплень.

До появи модульних систем електрощити збирали інакше — кожен прилад кріпили окремо, гвинтами, під конкретне розташування. Зараз про такий підхід згадують хіба що в старих будинках, де ще стоять пробки і лічильник у дерев’яному щитку без жодної рейки.

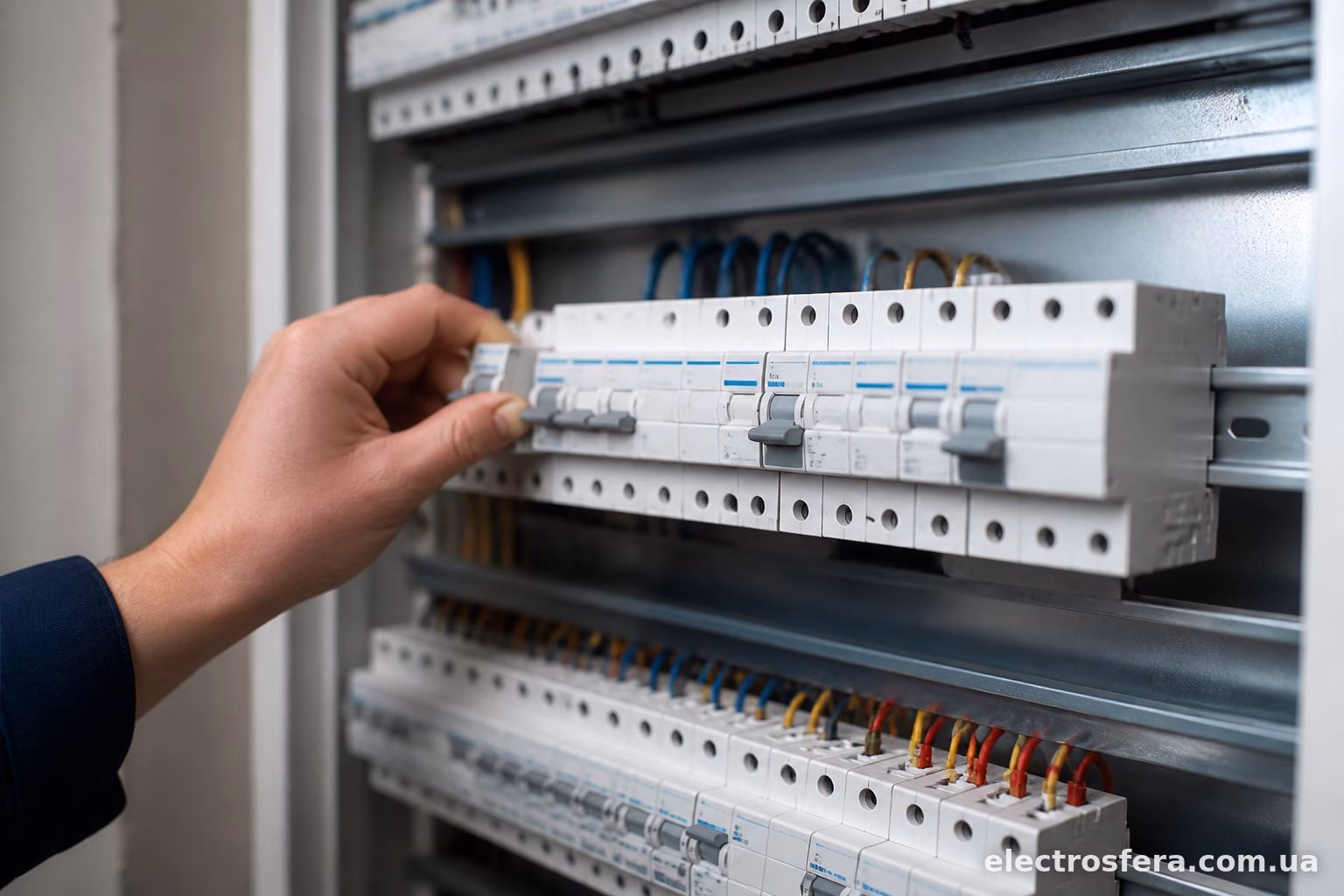

DIN-рейка — основа всієї системи

Без DIN-рейки модульне обладнання просто не має сенсу. Це металева планка стандартного профілю (найпоширеніший тип — TS35, ширина 35 мм), яка кріпиться всередині електрощита. На неї “клацаються” всі модульні пристрої за допомогою спеціальної защіпки на задній стінці корпусу.

Зняти автомат з рейки — секундна справа. Потягнув защіпку викруткою, витягнув, поставив новий. Це, до речі, одна з причин, чому електрики так люблять модульні системи — обслуговування щита перетворюється на просту заміну блоків, а не на переробку всієї конструкції.

Рейка буває різної довжини, і під неї підбирають щит потрібного розміру — на 12, 24, 36 модулів і більше. Розрахунок простий: рахуєш скільки автоматів, УЗО, лічильник (якщо він теж модульний) плюс запас на майбутнє — і підбираєш щит.

Які пристрої належать до модульного обладнання

Перелік доволі широкий, і з роками він тільки розширюється. Ось основні категорії:

Автоматичні вимикачі — захищають лінію від коротких замикань і перевантажень. Найпопулярніші виробники в українських щитах — Schneider Electric, ABB, IEK, АСКО.
Пристрої захисного відключення (УЗО) — рятують від удару струмом при пробої ізоляції.
Диференційні автомати (АВДТ) — гібрид автомата і УЗО в одному корпусі, економлять місце на рейці.
Реле напруги — відключають навантаження при стрибках напруги в мережі, актуально особливо для приватних будинків зі слабкими лініями.
Контактори — електромагнітні перемикачі, які використовують для дистанційного або автоматичного керування потужним навантаженням, наприклад бойлером чи насосом.
Модульні розетки і клеми — рідше, але теж трапляються в промислових щитах.
Лічильники електроенергії модульного типу — компактні, встановлюються прямо в щиток разом з іншими пристроями.
Таймери й фотореле — для автоматизації освітлення.

Практично весь сучасний домашній щит складається саме з таких компонентів. Виняток хіба що головний рубильник великого перерізу або спеціалізоване обладнання, яке через габарити не вписується в модульний формат.

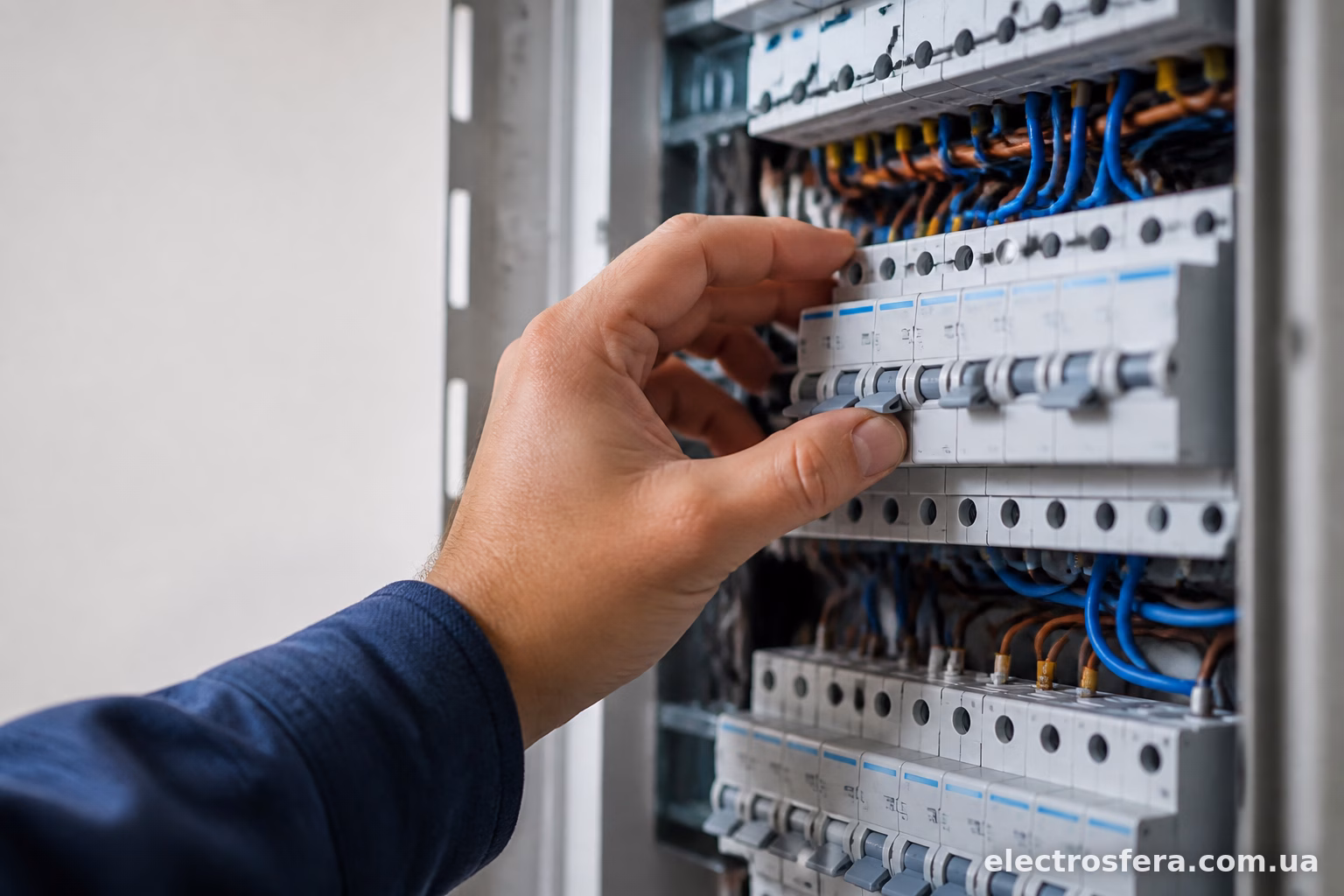

Чому модульна система стала стандартом

Причина проста — зручність монтажу і подальшого обслуговування. Уявіть ситуацію: у вас згорів автомат на кухонній лінії (буває, особливо якщо лінія перевантажена чайником, мікрохвильовкою і духовкою одночасно). З модульним щитом заміна займає п’ять хвилин. Знеструмили щит, відкрутили два дроти, зняли автомат, поставили новий такого ж номіналу, підключили назад.

З немодульним обладнанням довелось би підбирати корпус під конкретні розміри, можливо навіть переробляти монтажну панель.

Другий момент — стандартизація дозволяє комбінувати обладнання різних виробників в одному щиті. Автомат від IEK спокійно стоїть поруч з УЗО від ABB. Головне — дотримуватись однакових номінальних параметрів по струму та сумісності захисту.

Третє — компактність. Модульна система дозволяє щільно розмістити велику кількість пристроїв на невеликій площі. Порівняно зі старими розподільчими щитками, де кожен вимикач займав окреме місце з великим запасом, сучасний щит на 24 модулі вміщує повноцінну схему захисту для квартири з кількома лініями.

Як підібрати модульне обладнання під конкретну задачу

Тут вже конкретика залежить від типу приміщення і навантаження. Для квартири зазвичай рахують так: вступний автомат (наприклад C40 або C50 залежно від дозволеної потужності), загальне УЗО на 30 мА, потім групові автомати на кожну лінію — освітлення (C10 або C16), розетки (C16 або C20), окремо потужні споживачі типу духовки чи бойлера (C25-C32).

Для приватного будинку картина складніша. Часто додають реле напруги — мережа в селах не завжди стабільна, і стрибки напруги здатні спалити побутову техніку за секунду. Ставлять контактори для керування насосною станцією чи опаленням. Іноді додають лічильник модульного типу прямо в загальний щит, щоб не тягнути окремий бокс на фасад.

При підборі важливо не тільки дивитись на номінал струму, а й на характеристику відключення (В, С, D) — вона показує, при якому перевищенні струму спрацює автомат миттєво. Для освітлення зазвичай беруть тип В або С, для обладнання з великим пусковим струмом (двигуни, компресори) — тип D.

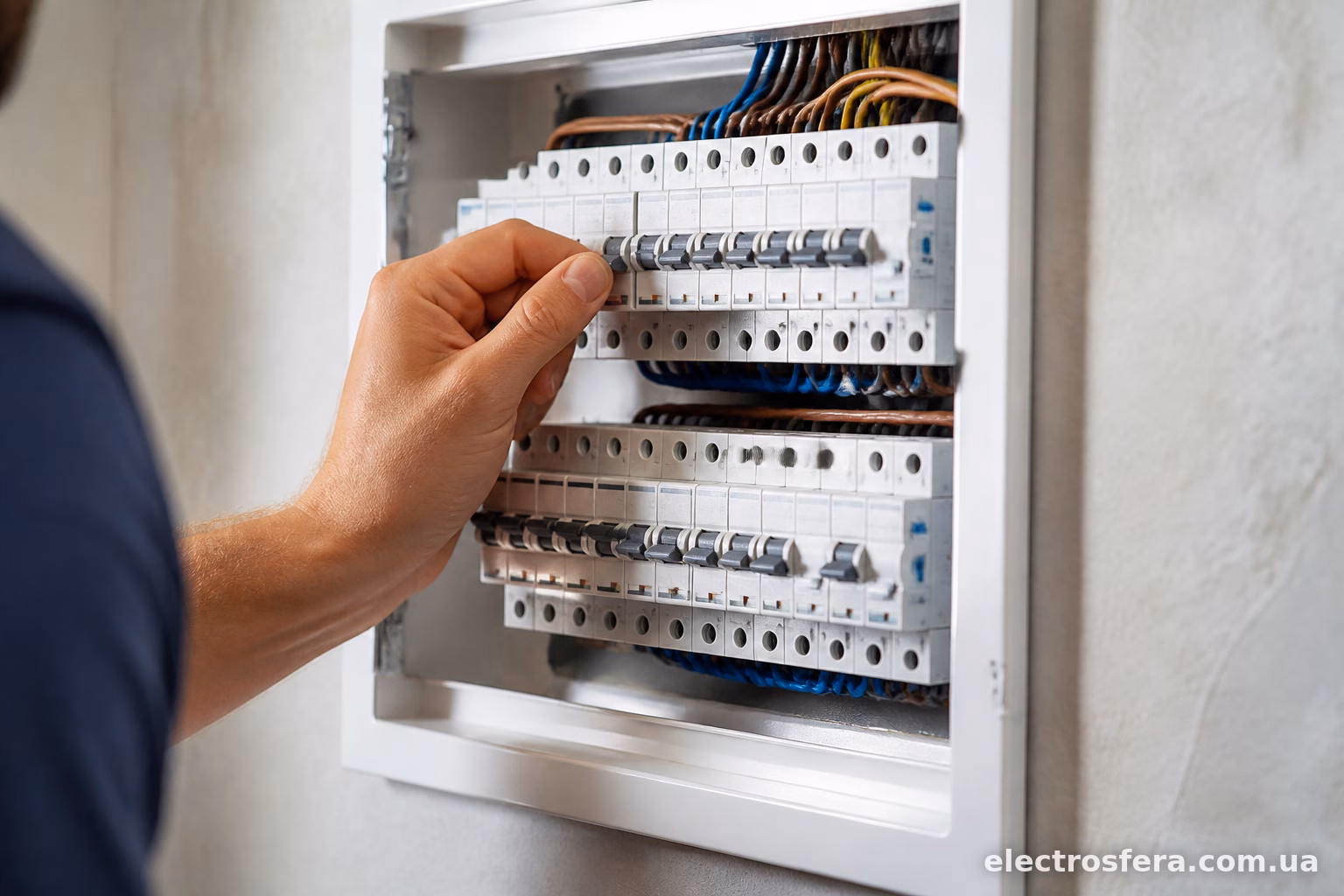

Переваги модульних систем

Головна перевага вже згадана — швидкий монтаж і легке обслуговування. Але є й інші моменти, які часто недооцінюють:

Модульне обладнання легко нарощувати. Купили новий кондиціонер — додали ще один автомат на вільне місце в щиті, якщо запас модулів був передбачений заздалегідь. Саме тому електрики завжди радять брати щит з запасом хоча б на 20-30% більше, ніж потрібно зараз.

Уніфікація спрощує пошук запчастин. Якщо стандартний автомат вийшов з ладу, знайти заміну можна в будь-якому магазині електрики, навіть якщо оригінальної марки вже немає в наявності — підходять аналоги з такими ж параметрами.

Візуальний контроль. Модульна DIN-рейка з підписаними автоматами — це наочна схема всієї електромережі будинку. Одразу видно, яка лінія за що відповідає, де щось спрацювало (по положенню важеля).

Недоліки і на що варто зважати

Не все ідеально. Модульне обладнання, попри стандартизацію, теж має нюанси якості. Дешеві безіменні автомати з ринку можуть мати завищені або занижені характеристики спрацювання — заявлено C16, а по факту спрацьовує зовсім не так, як має. Це вже питання довіри до виробника, а не самої концепції модульності.

Ще момент — щільна установка кількох потужних автоматів поруч у закритому щиті створює додатковий нагрів. У приміщеннях з поганою вентиляцією щита це може прискорювати знос контактів. Тому при компонуванні щита варто закладати трохи повітря між силовими групами, а не ставити все впритул.

І останнє — модульна система вимагає певної акуратності при монтажі. Дроти в такому щиті лежать компактно, і якщо електрик недбало затягнув клему чи переплутав фазу з нулем, знайти помилку в тісному просторі складніше, ніж у старому просторому щитку з окремими вимикачами.

Модульне електрообладнання давно стало стандартом де-факто для будь-якого сучасного щита — від квартири-студії до промислового цеху. Це не просто зручний формат корпусів, а ціла філософія побудови електромережі, де кожен елемент можна замінити, додати чи прибрати без глобальної переробки системи. Розібратися в ній варто навіть тим, хто не планує сам збирати щит — розуміння базових принципів допомагає адекватно спілкуватися з електриком і не переплачувати за непотрібні компоненти.
