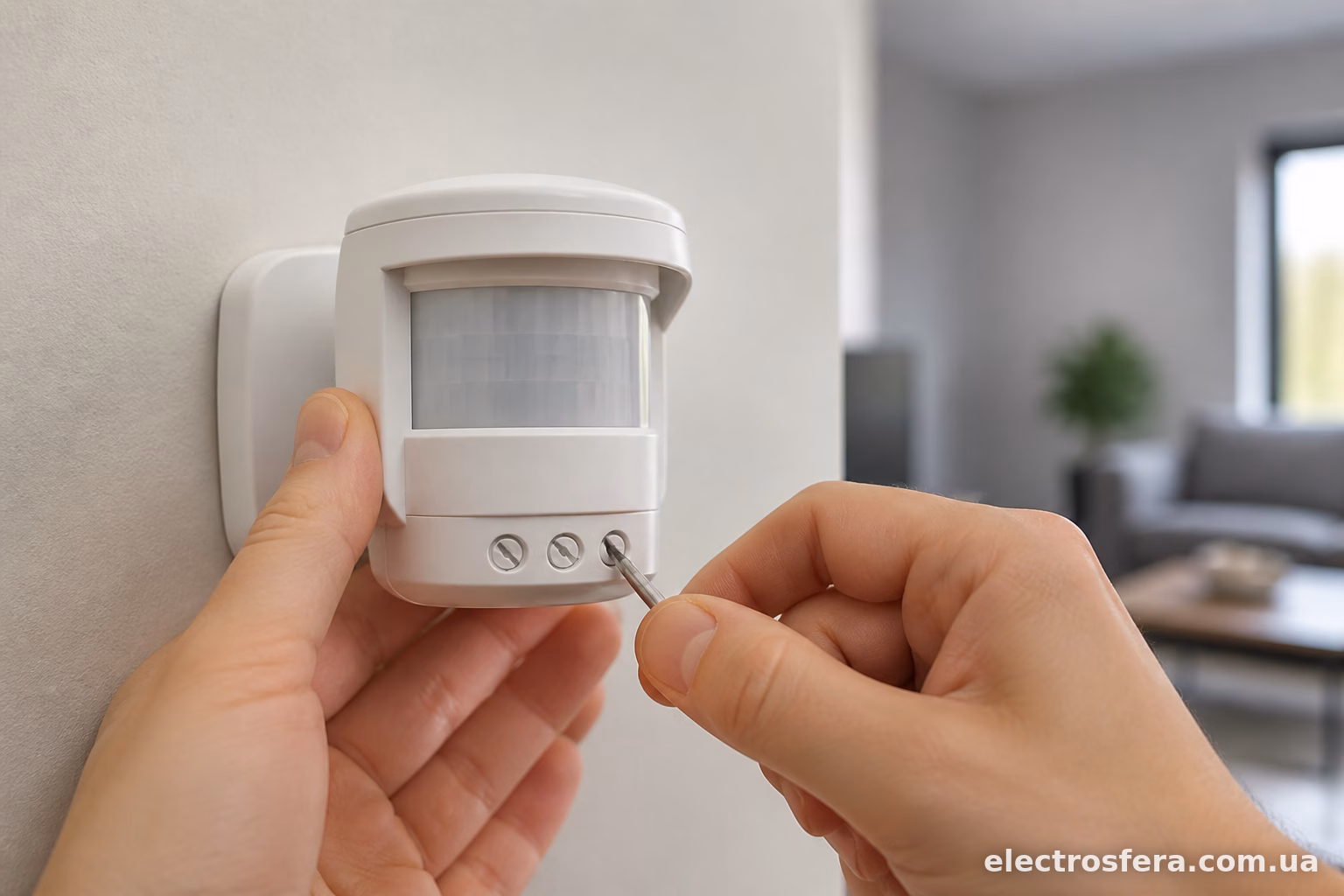

Як налаштувати TIME на датчику руху

На платі майже кожного датчика руху є три регулятори — LUX, SENS і TIME. Саме останній відповідає за те, скільки секунд або хвилин світло горітиме після того, як людина перестала рухатись у зоні виявлення. Крутилка невеличка, підписана часто нечітко, іноді просто літерами T або TIME, і новачки регулярно плутають її з чутливістю. Розберемось, як з нею працювати правильно.

Що взагалі регулює TIME

Регулятор часу витримки визначає паузу між останнім зафіксованим рухом і моментом вимкнення навантаження. Тобто датчик побачив рух — реле замкнулось, лампа загорілась. Рух припинився — почався відлік. Коли час вийде, а нового руху не було, світло гасне.

Діапазон у більшості побутових датчиків (типу ДД, LX 01, LX 02, SEN8, продукція Horoz, Feron, IEK) стандартний: від приблизно 5-8 секунд у мінімумі до 7-12 хвилин у максимумі. Крутилка зазвичай позначена MIN з одного боку і MAX з іншого, іноді без цифр взагалі — просто крайні положення.

Важливий нюанс: поки в зоні виявлення є рух, датчик не вимикає світло, навіть якщо виставлений час мінімальний. Таймер запускається заново з кожним новим спрацюванням. Тому в коридорі, де людина постійно рухається, лампа горітиме весь цей час незалежно від налаштування TIME.

Де шукати регулятор на платі

Знімаєте кришку датчика — під нею плата з трьома потенціометрами (маленькі круглі гвинтики з прорізом під викрутку). Розташування:

LUX — регулює поріг освітленості, при якому датчик взагалі реагує на рух (день/сутінки/ніч);
SENS — чутливість до руху, тобто з якої дистанції та наскільки різкий рух засікає сенсор;
TIME — час утримання світла увімкненим.

Часто LUX і TIME стоять поруч, і їх легко переплутати спросоння, особливо якщо підписи стерлись від вологи (актуально для вуличних моделей на під’їздах чи ганках). Раджу перед регулюванням протерти плату сухою ганчіркою і подивитись уважно — інколи маркування є, просто дрібне.

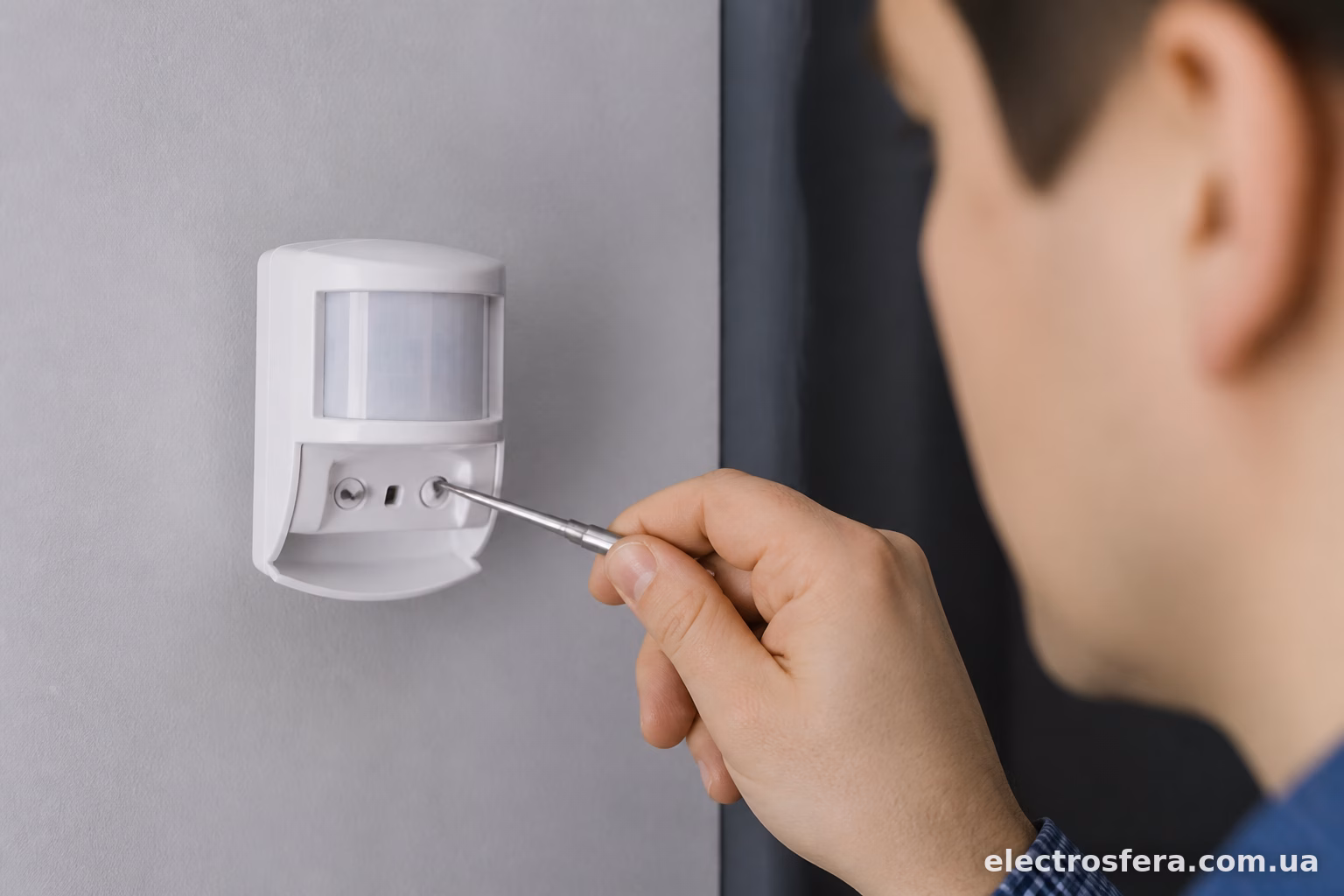

Покрокове налаштування

Перед тим як крутити регулятор, варто визначитись, для чого саме потрібен датчик. Це впливає на оптимальний час витримки набагато більше, ніж здається.

Знеструмте лінію на щитку — працювати з відкритою платою під напругою не варто, навіть якщо схема низьковольтна.
Відкрийте кришку датчика, знайдіть регулятор TIME.
Виставте крутилку в приблизно середнє положення — це стартова точка для тестування.
Подайте напругу назад, дочекайтесь спрацювання (пройдіть повз датчик).
Засічіть секундоміром, скільки реально горить світло після того, як ви завмерли або вийшли з зони.
Якщо часу забагато чи замало — підкоригуйте крутилку на чверть оберту і повторіть тест.

Процес трохи муторний, бо після кожного повороту регулятора потрібно чекати повне спрацювання і згасання, а це може бути й 5 хвилин очікування. Тому раджу одразу прикинути потрібний діапазон, а не рухатись навмання по всій шкалі.

Скільки часу виставляти для різних місць

Для під’їзду чи сходової клітки оптимально 30-60 секунд. Людина зайшла, піднялась поверхом-двома, вийшла з зони — і світло гасне. Довше не потрібно, бо це просто зайва витрата електроенергії, а под’їзди зазвичай проходять транзитом.

Для гаража чи майстерні краще ставити 3-5 хвилин. Там людина може постояти на місці, щось шукаючи на полиці, і різкі рухи руками сенсор може не завжди ловити стабільно, особливо на дешевих моделях з інфрачервоним сенсором низької чутливості.

Двір, ганок, вхідна група приватного будинку — тут доречні 1-2 хвилини. Достатньо, щоб дійти від хвіртки до дверей і відкрити замок, але світло не буде горіти всю ніч через кожного кота, що пробіг подвір’ям (хоча від котів рятує скоріше LUX і SENS, ніж TIME).

Складські приміщення, де рух рідкісний, а погасне світло серед стелажів — це неприємно і навіть небезпечно, краще ставити максимум, 7-10 хвилин, залежно від моделі.

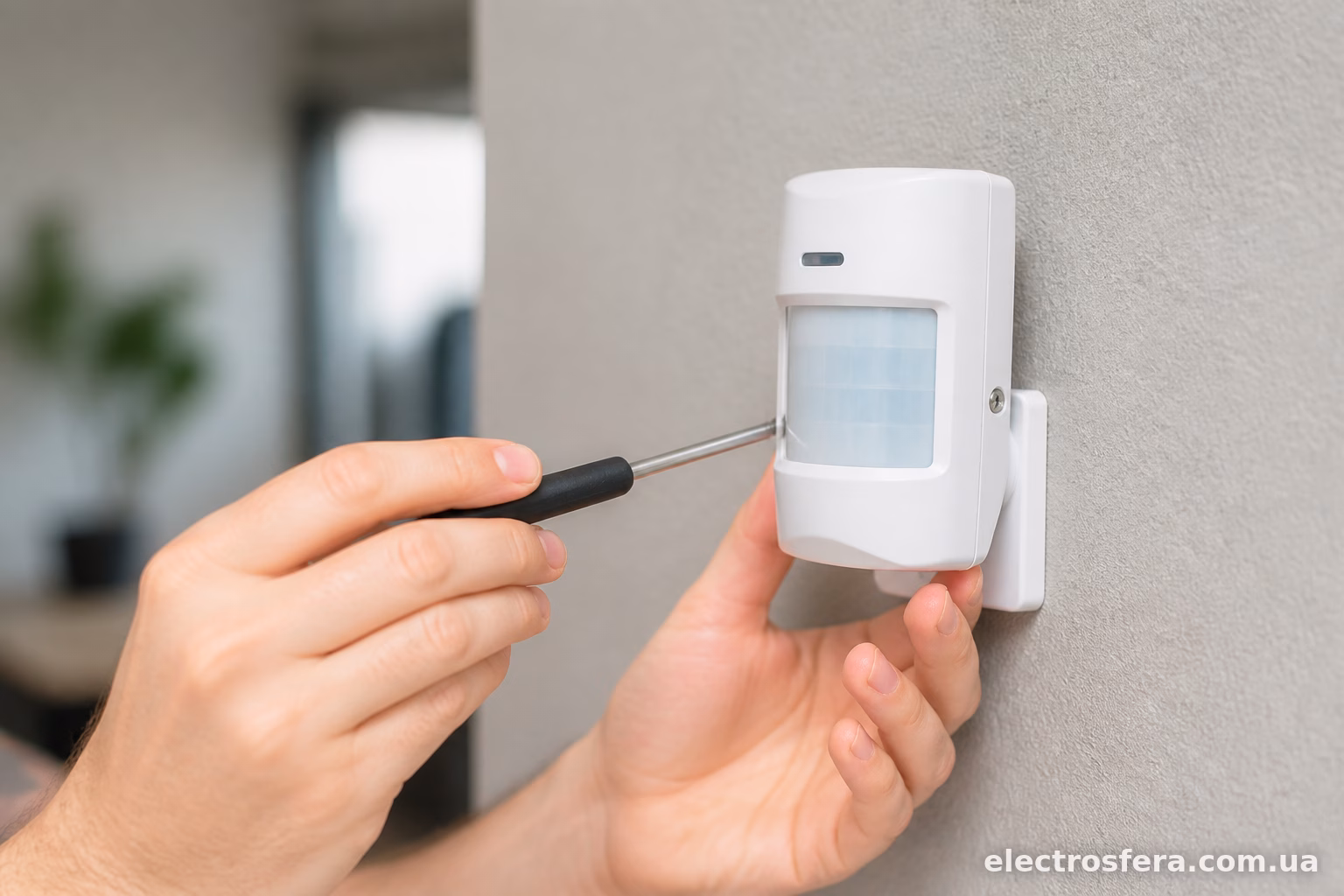

Типові проблеми з налаштуванням

Найчастіша скарга — світло гасне занадто швидко, буквально через кілька секунд після того, як людина зупинилась. Це або крутилка стоїть на мінімумі, або (що частіше) сам датчик не бачить повторний рух через низьку чутливість SENS. Люди інколи крутять TIME на максимум, а проблема насправді в іншому регуляторі.

Друга типова ситуація — світло взагалі не гасне або блимає постійно. Тут винен не TIME, а скоріше зона виявлення, яка захоплює щось рухоме — гілку дерева за вікном, штору на протягу, роботу кондиціонера чи навіть відблиски фар з дороги. TIME в такому разі просто безсило продовжує і продовжує таймер, бо датчик постійно фіксує “рух”.

Ще один момент — на деяких дешевих китайських датчиках з AliExpress маркування TIME умовне, і фактичний діапазон сильно відрізняється від заявленого в інструкції. Крутилка на мінімумі може давати не 5 секунд, а всі 20-30. Тому перше включення завжди варто тестувати реально секундоміром, а не довіряти позначкам на платі.

Буває й таке, що регулятор TIME взаємодіє з режимом TEST (є на деяких моделях окремий перемикач або суміщений з TIME на всю крутилку). У режимі TEST датчик спрацьовує майже миттєво незалежно від положення регулятора часу — це зроблено спеціально для швидкого налаштування зони покриття без очікування. Якщо забути перемкнути назад у нормальний режим, світло буде гаснути за кілька секунд постійно, і власник думатиме, що TIME зламаний, хоча насправді просто стоїть тестовий режим.

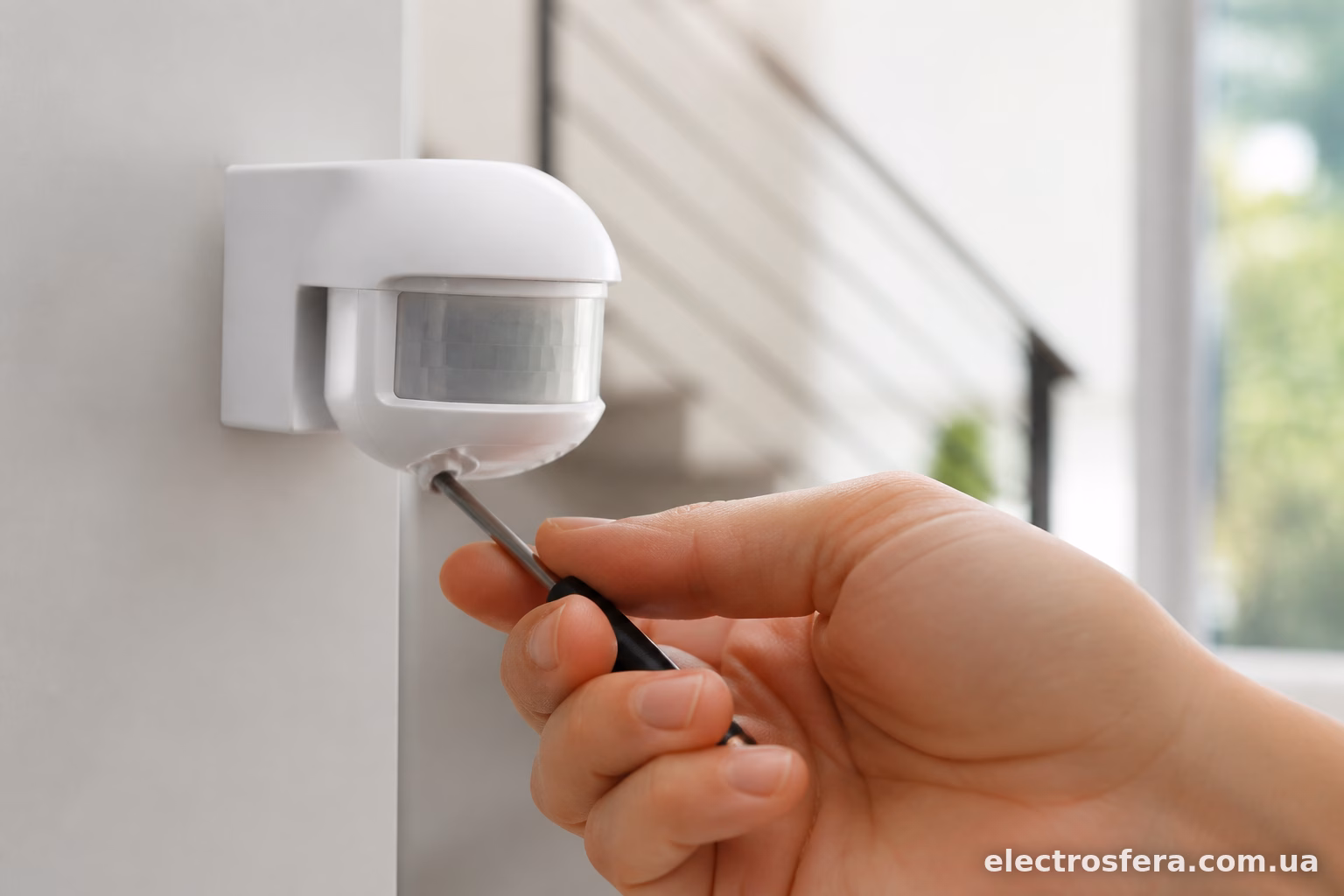

Як TIME взаємодіє з іншими налаштуваннями

Регулятор часу не працює у вакуумі. Якщо LUX виставлений так, що датчик реагує тільки в повній темряві, а SENS занижений — датчик рідко спрацьовує взагалі, і виставлений час витримки не має значення, бо реле просто не вмикається. Тому налаштування завжди краще робити комплексно: спочатку виставити чутливість і поріг освітленості під реальні умови, а вже потім підганяти TIME під сценарій використання.

Для датчиків, підключених через контактор чи реле напруги (актуально, якщо навантаження велике — наприклад, група прожекторів на складі), час витримки варто робити з невеликим запасом. Контактор має механічну затримку спрацювання, і надто короткий цикл увімкнення-вимкнення прискорює знос контактів. Тому мінімальні 5-10 секунд для потужних навантажень краще не використовувати навіть у тестовому режимі — це б’є по ресурсу апаратури.

—

Налаштування TIME — процес не складний технічно, але вимагає трохи терпіння через очікування циклів спрацювання. Головне правило: спочатку визначте сценарій використання (транзитна зона чи місце з тривалим перебуванням), а вже потім підбирайте конкретні секунди чи хвилини експериментально. І не забувайте перевіряти суміжні регулятори — часто проблема, яка здається пов’язаною з часом, насправді ховається в чутливості чи порозі освітленості.
