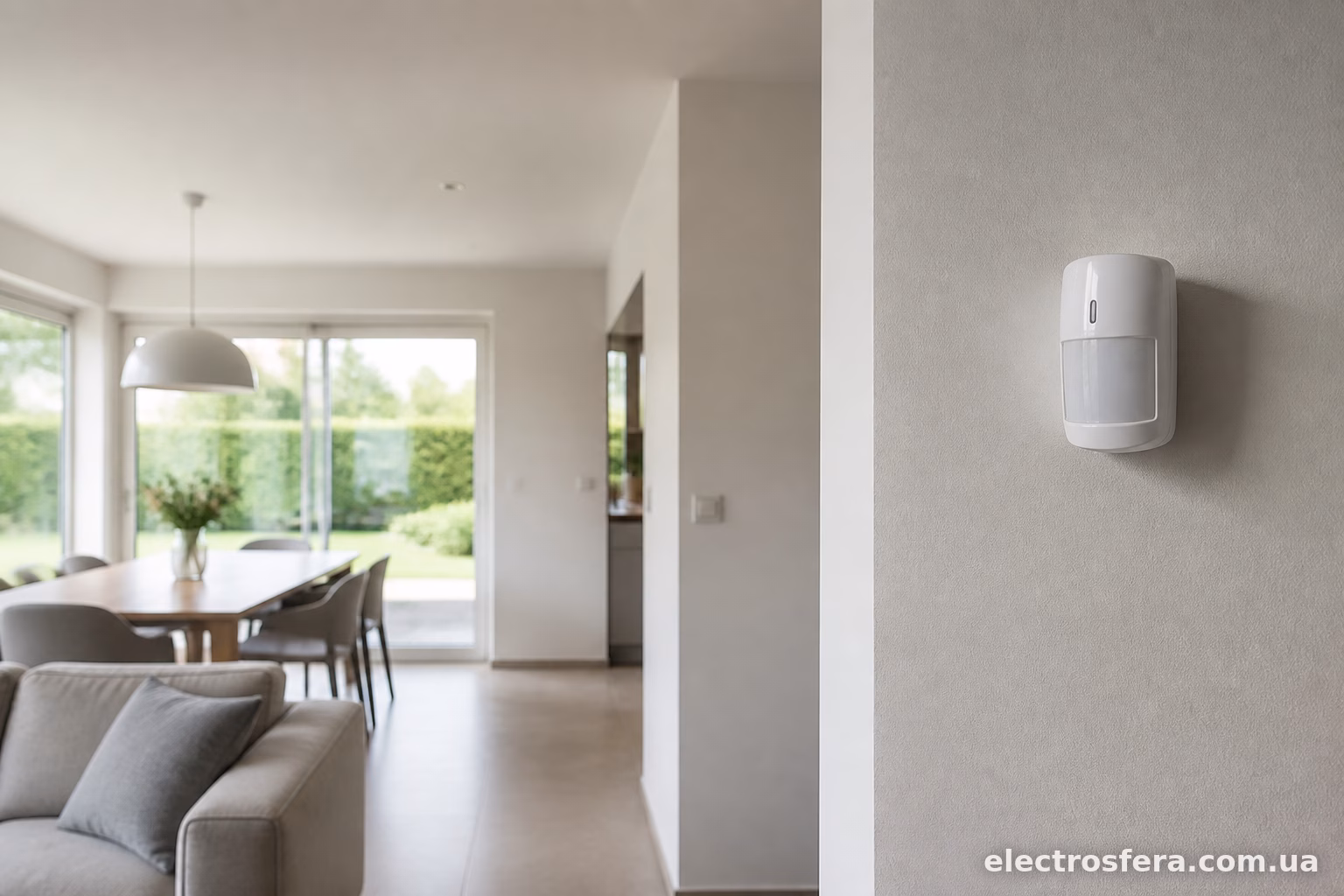

Датчик руху — штука проста на вигляд, але помилка в 20 см висоти або невдалий кут можуть звести нанівець весь сенс його встановлення. Він або постійно спрацьовуватиме на кожен рух гілки за вікном, або, навпаки, буде “сліпим” саме там, де людина проходить. Розберемось, де і як його ставити, щоб він реально працював, а не просто висів для галочки.
Висота монтажу — чому це не дрібниця
Більшість PIR-датчиків (інфрачервоних, найпоширеніших у побуті) розраховані на монтаж на висоті 2–2,5 метра. Це не випадкова цифра — саме на такій висоті сенсор найкраще “бачить” тепловий контраст людини, що рухається, відносно фону.
Якщо повісити нижче, метр-півтора — датчик почне ловити домашніх тварин, спрацьовувати на протяги, реагувати на найменший рух повітря біля підлоги. Вище 3 метрів — навпаки, чутливість падає, і людина може пройти повз, а світло так і не увімкнеться.
Для вуличних моделей, які часто ставлять під навісом ганку чи над гаражними воротами, оптимальна висота трохи більша — 2,5–3 метри. Це і від вандалізму захищає, і зона охоплення ширша виходить.

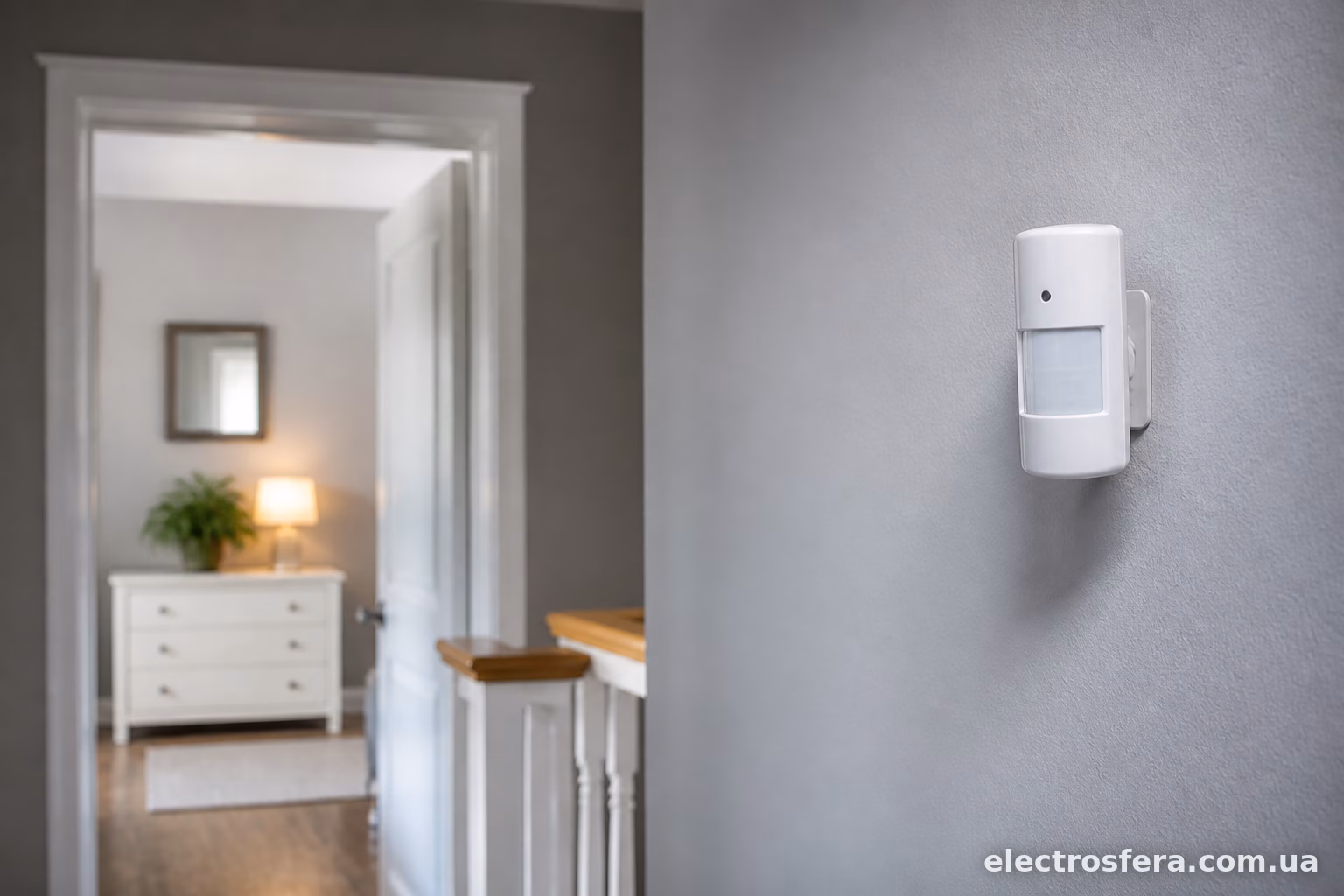

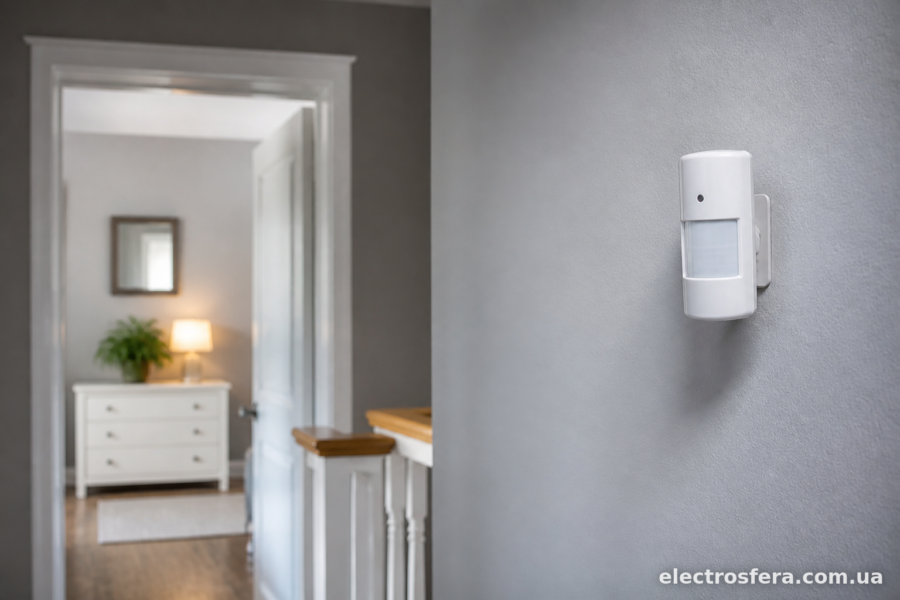

Кут огляду і “мертві зони”
У характеристиках будь-якого датчика вказано кут огляду — зазвичай 120°, 180° або навіть 360° для стельових моделей. Але тут є нюанс, про який мало хто думає: датчик найкраще реагує на рух упоперек зони чутливості, а не на рух прямо на себе.
Тобто якщо людина йде прямо на датчик (наприклад, заходить у двері навпроти нього), сенсор може спрацювати із затримкою або взагалі не відреагувати на перші кроки. А от якщо рух відбувається збоку — по коридору, повз стіну, де він встановлений — реакція миттєва.
Звідси практичний висновок: датчик над вхідними дверима, спрямований прямо на людину, що заходить — не найкраще рішення. Краще розмістити його трохи збоку, на стіні, під кутом до напрямку руху, або вибрати кутове кріплення.
Стельові датчики на 360° цієї проблеми майже не мають — вони ловлять рух з усіх боків однаково добре. Тому в коридорах, передпокоях, на сходових клітках часто вигідніше ставити саме стельовий варіант, а не настінний.

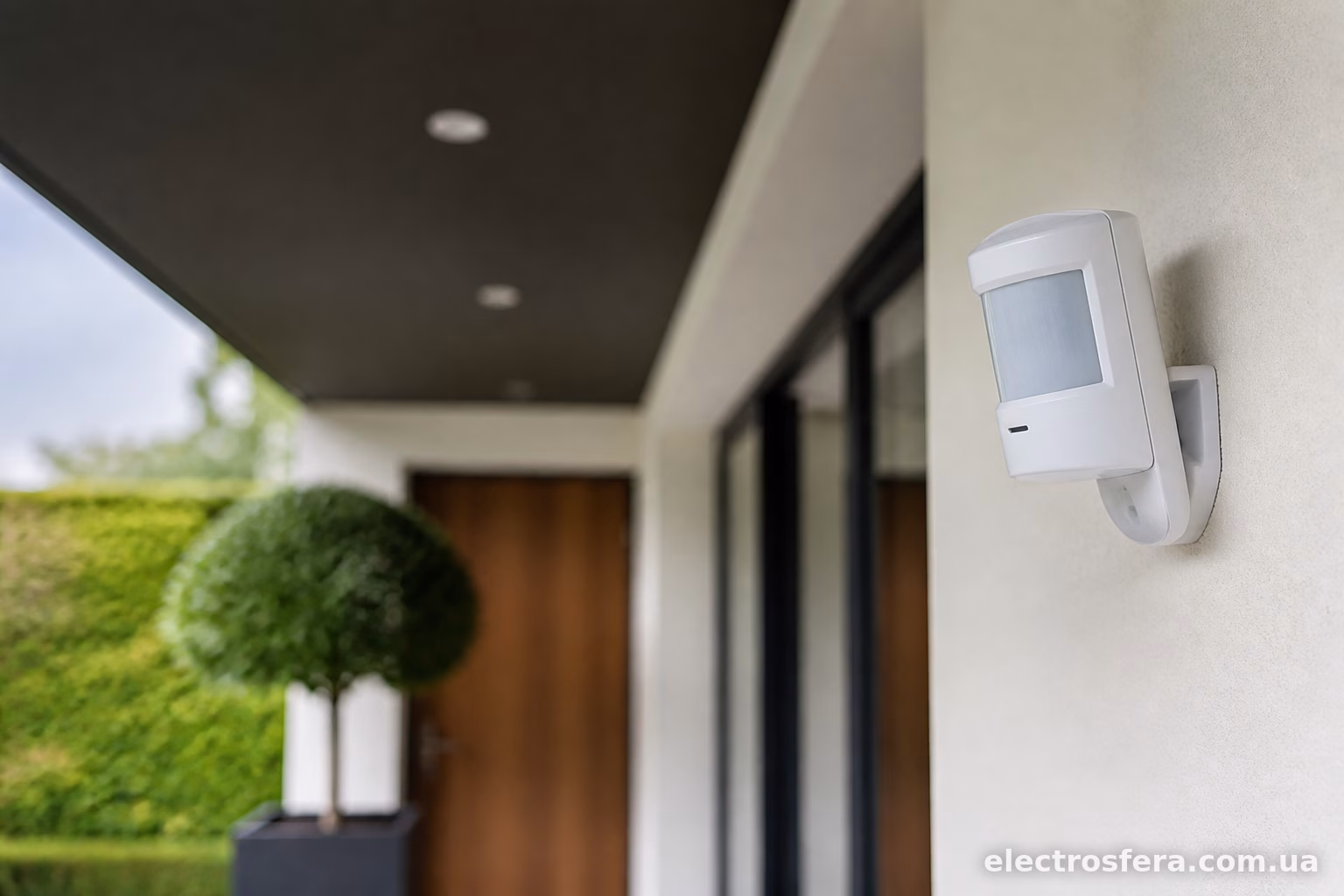

Куди датчик ставити не можна
Кілька місць, де монтаж датчика — це майже гарантована головна біль у майбутньому:
- Навпроти батареї опалення або кондиціонера. Потік теплого чи холодного повітря датчик сприймає як рух, і світло буде блимати само по собі, без жодної людини поруч.
- Біля вікна, куди падає пряме сонячне світло. Різка зміна освітленості або тіні від дерев на вітрі — типова причина хибних спрацювань.
- Навпроти дороги чи проїзду (для вуличних моделей) — кожна машина, що проїжджає, буде вмикати світло на ганку.
- Поруч із вентиляційною решіткою. Те саме, що й з батареєю — потік повітря плутає сенсор.
- На висоті нижче метра, де пройде кіт чи собака.
Якщо повністю уникнути таких зон не вдається — наприклад, будинок стоїть біля дороги, а інакше датчик не повісити — рятує регулювання чутливості. У більшості моделей є окремий підстроювальний резистор саме для цього, підписаний як “SENS”.
Вулиця vs приміщення — різні підходи
У квартирі чи приватному будинку датчик найчастіше ставлять у коридорі, санвузлі, коморі, на сходах — там, де руки зайняті і немає бажання шукати вимикач. Тут головне — правильна висота і уникнення протягів від дверей.
На вулиці ситуація інша. Датчик руху для ганку чи двору повинен витримувати перепади температур і вологість, тому беруть моделі з класом захисту не нижче IP44, а краще IP54–IP65. Такі, наприклад, як популярні вуличні датчики IEK серії ДД або моделі Feron — вони розраховані саме на зовнішню експлуатацію і морозостійкі до -20…-25°C.
Для двору важливо ще й правильно розрахувати радіус дії — деякі моделі “б’ють” на 8–12 метрів, і якщо будинок стоїть близько до сусідської ділянки чи проїжджої частини, варто або зменшити чутливість програмно, або фізично розвернути датчик у бік, де рух менш інтенсивний.

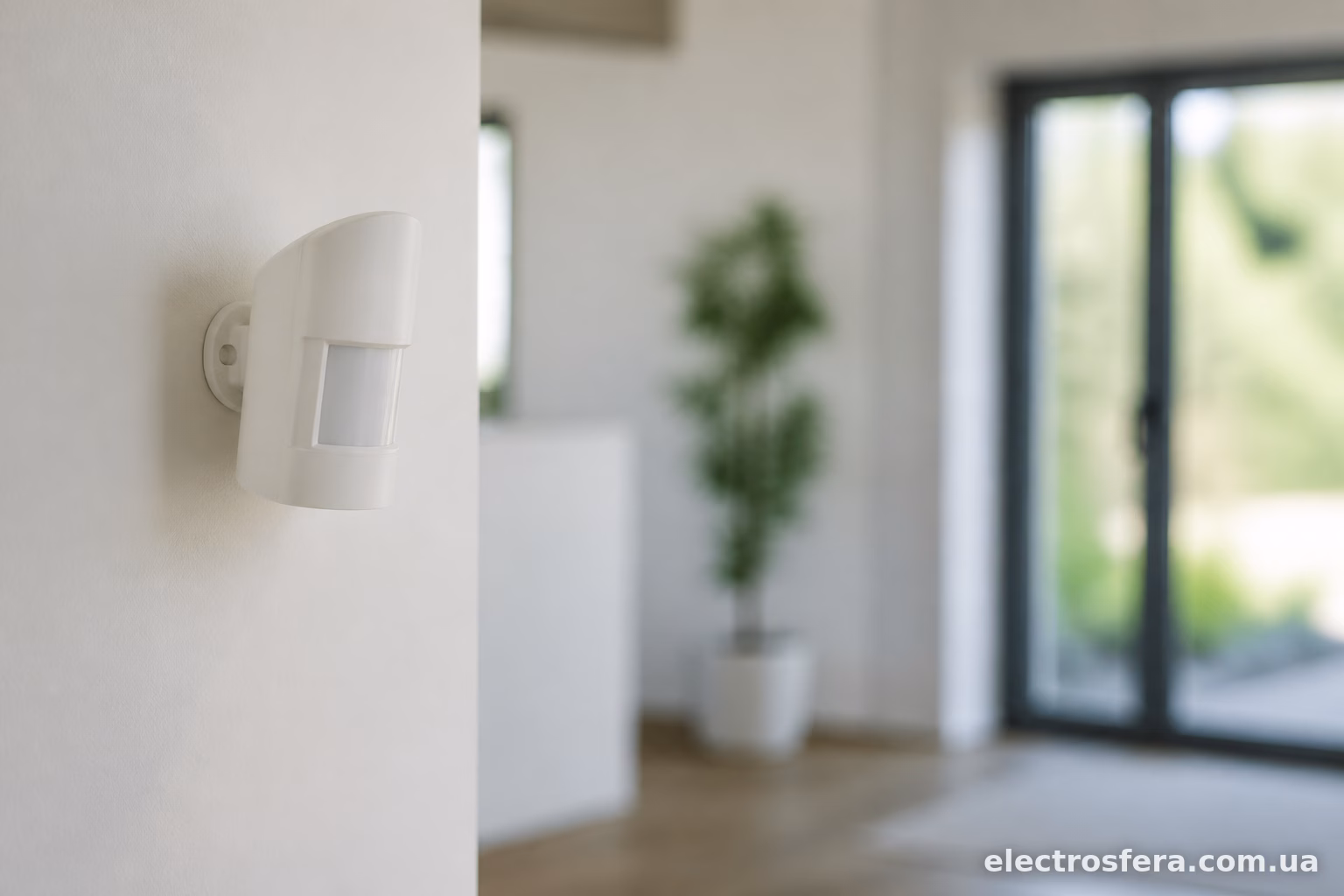

Типові помилки при монтажі
Найчастіше зустрічається ситуація, коли датчик ставлять “як зручніше повісити”, а не “як він буде працювати”. Наприклад, кріплять прямо над лампою чи світильником, який він же і вмикає. Тепле світло розжарювання нагріває корпус датчика знизу, і той може почати давати хибні спрацювання через власний нагрів.
Друга поширена помилка — ігнорування таймера затримки (Time). Багато хто виставляє мінімальне значення в 10-15 секунд, а потім дивується, чому світло в коридорі гасне, поки людина ще там стоїть, просто не рухаючись активно. Для коридору чи санвузла комфортніша затримка — 3-5 хвилин, для ганку можна менше, секунд 30-60, оскільки там людина зазвичай проходить, а не затримується надовго.
Третя проблема — неправильне налаштування чутливості до освітленості (Lux). Якщо виставити поріг спрацювання на максимум, датчик буде вмикати світло навіть удень, коли це не потрібно. Оптимально — виставляти поріг приблизно на рівні сутінків, орієнтуючись на реальні умови конкретного місця.
Підключення — коротко про схему
З електричної точки зору датчик руху зазвичай підключається послідовно в розрив фазного проводу перед світильником — так само, як і звичайний вимикач. Три дроти на клемах датчика підписані зазвичай так: L (фаза від мережі), N (нуль — не завжди потрібен, залежить від моделі), і LOAD (вихід на навантаження, тобто на лампу).
Якщо в приміщенні хочеться зберегти можливість вмикати світло і вручну, датчик можна поєднати з окремим прохідним вимикачем — тоді світло можна буде увімкнути незалежно від руху, наприклад, коли просто сидиш у коридорі й читаєш. Для цього використовують паралельне підключення вимикача до лінії LOAD, обходячи датчик.
Для потужних навантажень (кілька потужних світильників чи прожекторів) прямого підключення до датчика може бути недостатньо — максимальна потужність зазвичай обмежена 800-1200 Вт. У такому випадку ставлять проміжне реле або контактор, а датчик керує вже котушкою реле, а не навантаженням напряму.
—
Правильне розміщення датчика руху — це баланс між висотою, кутом і врахуванням того, що конкретно оточує точку монтажу: батареї, вікна, дорога, вентиляція. Немає універсального рецепту “повісити на висоті 2,2 метра і забути” — кожне місце вимагає невеликого аналізу, куди саме люди рухаються і що ще, крім них, може спричинити хибне спрацювання. Витративши зайві 15 хвилин на вибір точки та кута перед свердлінням отвору, потім не доведеться переставляти датчик або мучитися з постійним блиманням світла в порожньому коридорі.
