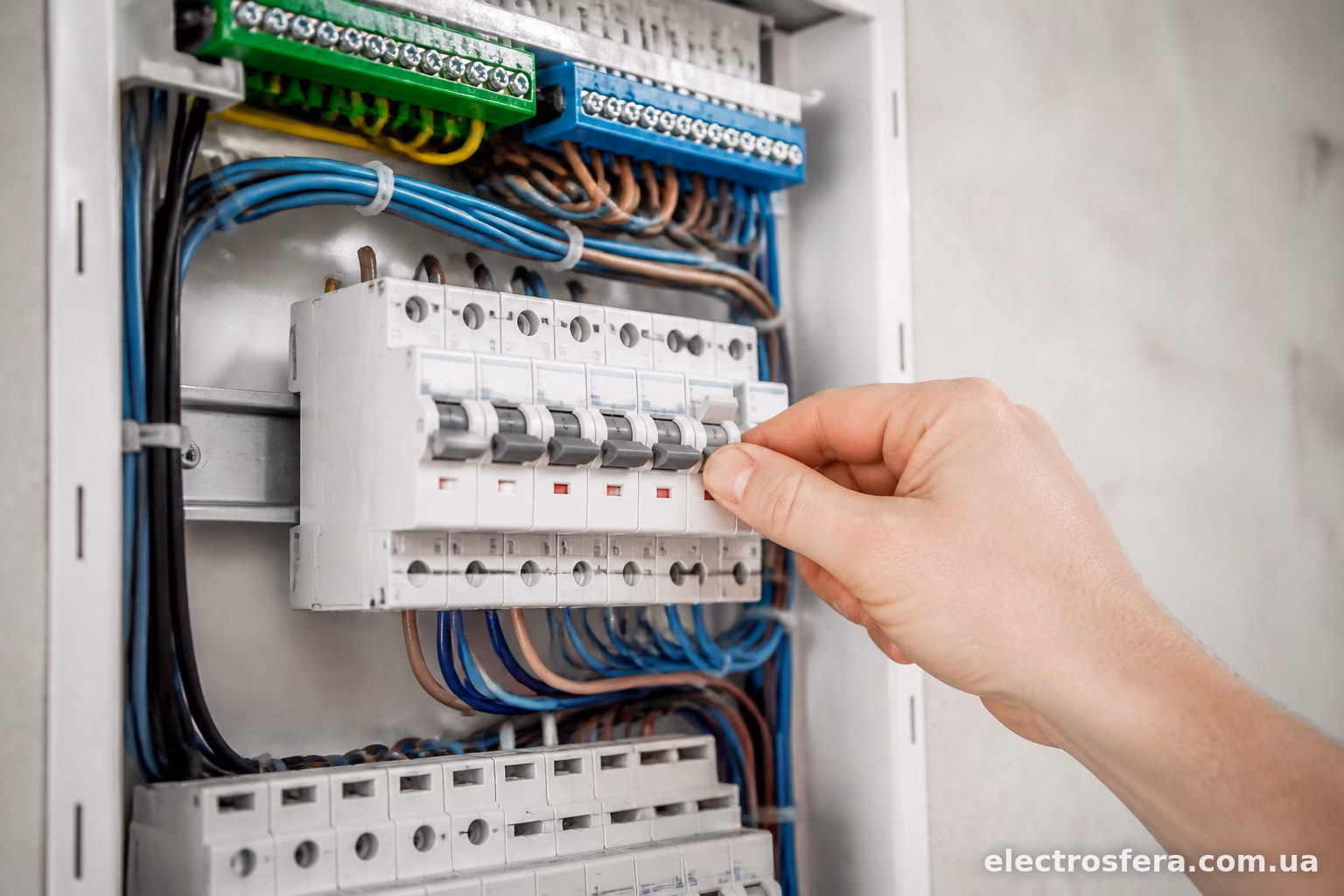

AFDD (Arc Fault Detection Device) — це пристрій, який відстежує дугові пробої в електропроводці й відключає лінію ще до того, як там щось загориться. По-українськи його іноді називають протипожежним пристроєм захисного відключення або детектором дугового замикання. Звучить складно, але суть проста: це ще один рівень захисту, якого не дають ні звичайний автомат, ні навіть УЗО.
Проблема в тому, що більшість пожеж через електрику виникають не через коротке замикання чи перевантаження — ці випадки якраз добре ловлять автомати. Найчастіше винне тліюче іскріння в місці поганого контакту: розхитана клема, пошкоджена ізоляція, притиснутий меблями кабель, старий розетковий контакт, який роками окислювався. Струм там невеликий, автомат такого не бачить взагалі, а тепло виділяється локально й довго — рівно стільки, щоб зайнялася ізоляція чи дерев’яна конструкція поряд.
Чим AFDD відрізняється від УЗО та автомата
Тут часто плутають, тому розкладу по поличках.
Звичайний автоматичний вимикач реагує на перевантаження струмом і на коротке замикання. Умовно кажучи, він захищає провід і техніку від занадто великого струму.
УЗО (пристрій диференціального струму) стежить за витоком струму на землю — тобто захищає людину від удару струмом, коли, наприклад, пробило корпус пральної машини або людина торкнулась оголеного проводу.
AFDD — про інше. Він аналізує форму сигналу струму і шукає характерну картину дугового розряду: специфічні високочастотні складові, які з’являються при іскрінні. Мікропроцесор всередині пристрою розпізнає це на фоні звичайних перешкод від роботи побутової техніки (а їх, до речі, чимало — та ж дриль чи пилосос теж дають схожі спалахи, і виробники якраз борються з хибними спрацюваннями).
Три пристрої закривають три різні сценарії небезпеки. У сучасних щитках дедалі частіше ставлять комбінований варіант — AFDD із вбудованим УЗО і навіть з захистом від перевантаження, все в одному модулі. Це зручно, бо не треба городити купу автоматів на кожну лінію.

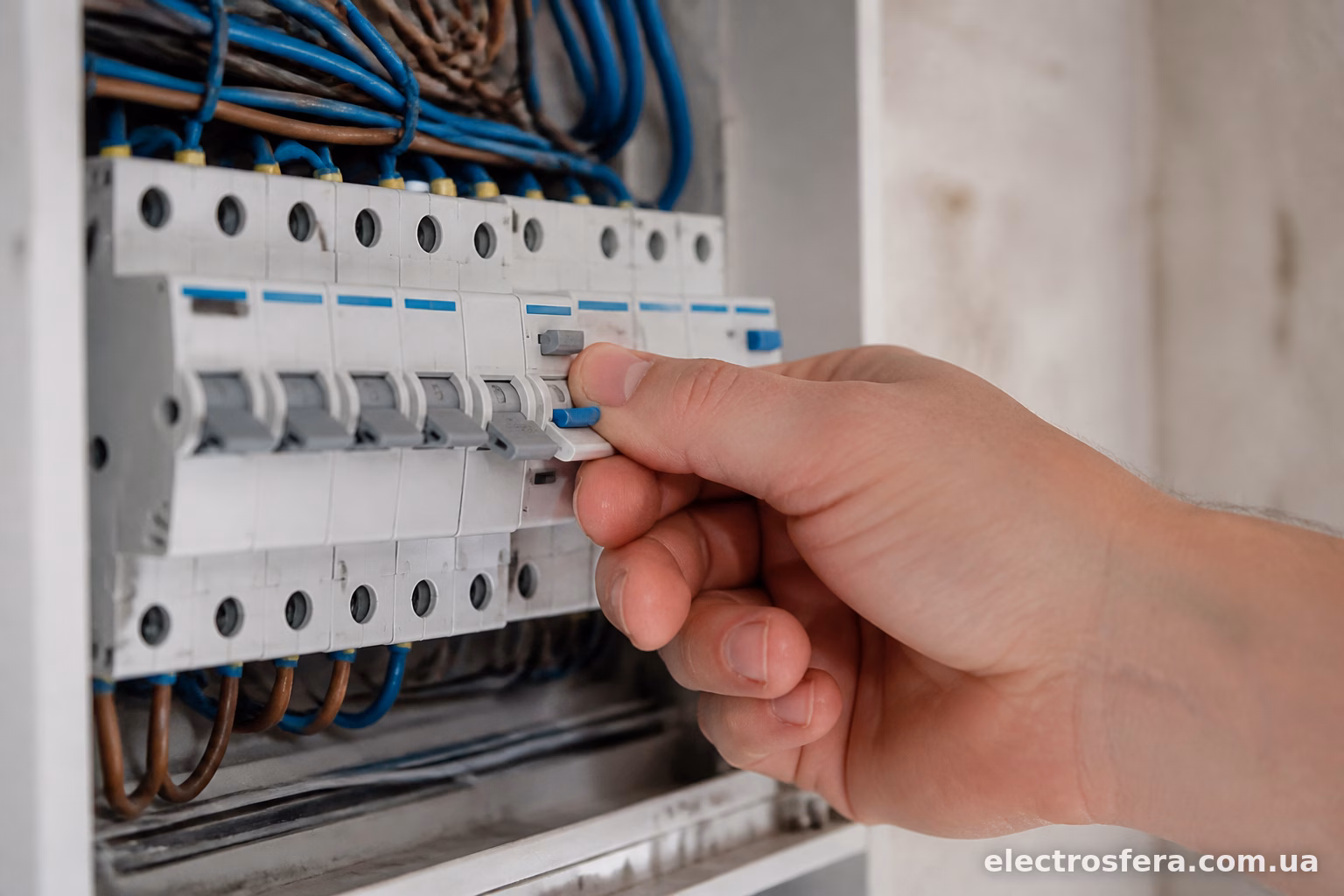

Звідки береться дуга і чому це небезпечно
Дугове замикання — це коли струм проскакує через невеликий проміжок повітря замість того, щоб текти по нормальному провіднику. Причин вистачає:
- ослаблена клемна затиск в розетці чи автоматі — з роками вібрація і температурні перепади розхитують з’єднання;
- пошкоджена ізоляція кабелю — гризуни, механічне пошкодження при ремонті, перегин у місці кріплення;
- старі скручування проводів замість клемних колодок (класика для будинків 60–80-х років);
- пошкоджений шнур побутової техніки, який залежався за холодильником чи телевізором.
У місці такого дефекту виникає іскріння з температурою в сотні градусів. Це не одразу пожежа — процес може тягнутися тижнями чи місяцями, поступово обвуглюючи ізоляцію та деревину поруч, поки одного разу не спалахне. За статистикою європейських протипожежних служб, саме такі приховані дугові замикання — одна з найпоширеніших причин побутових пожеж від електрики, і саме тому в Німеччині, наприклад, AFDD вже обов’язковий для дитячих кімнат і спалень у нових будівлях.

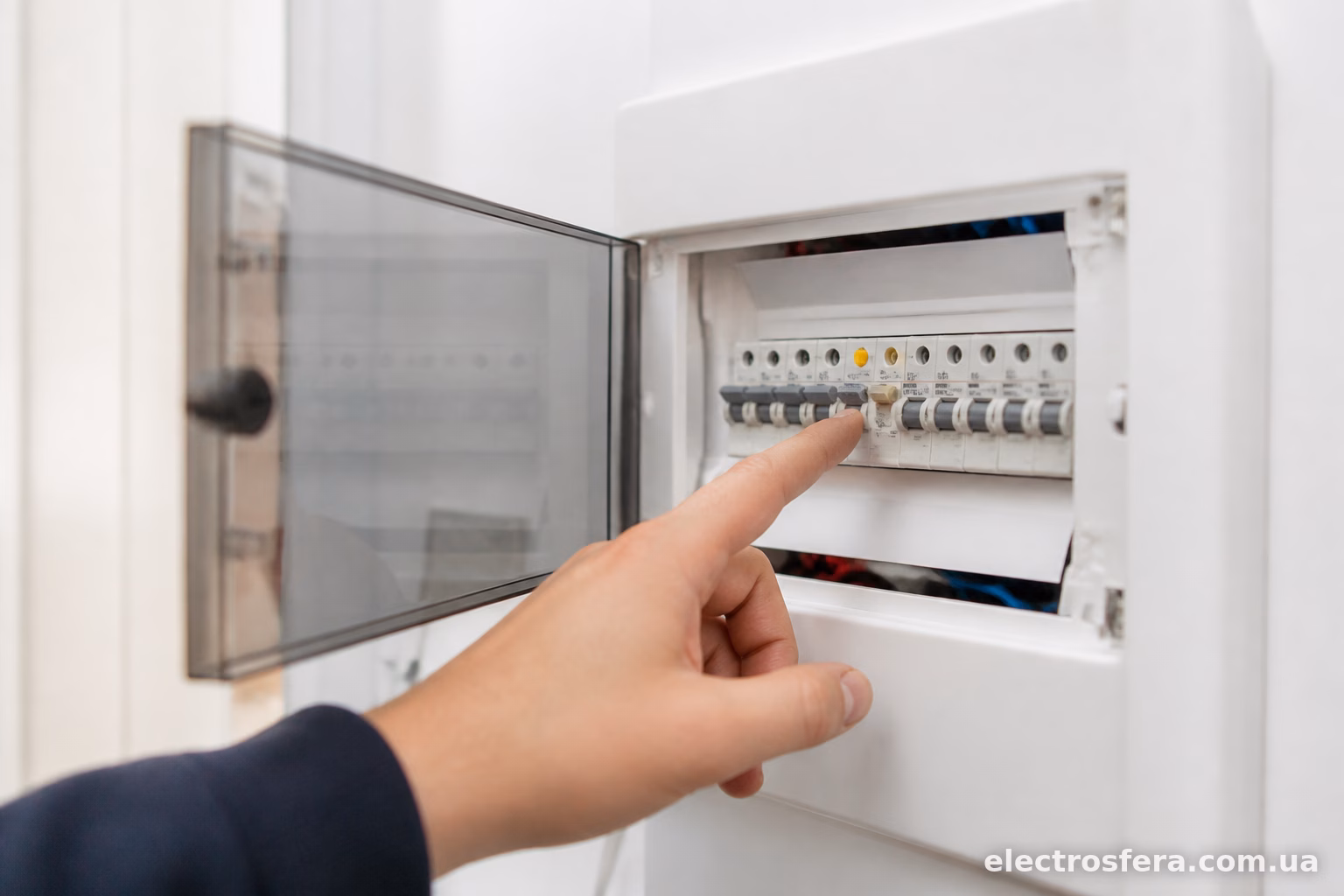

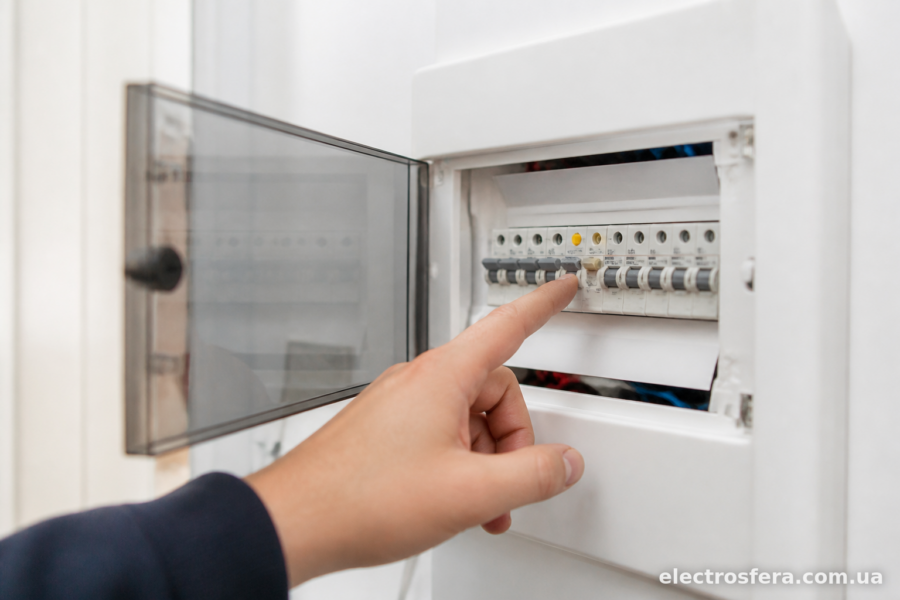

Де AFDD дійсно потрібен
В Україні жорсткої норми щодо обов’язкового встановлення AFDD поки що немає, на відміну від деяких країн ЄС. Але це не означає, що пристрій — просто модна іграшка.
Найбільш логічно ставити AFDD там, де ризик пожежі найдорожче обходиться і де людина може не помітити загоряння вчасно:
- спальні та дитячі кімнати — людина спить, шансів вчасно відреагувати на запах диму мало;
- дерев’яні будинки та каркасні конструкції — тут будь-яке тління швидко переходить у відкрите полум’я;
- лінії старої проводки, яку поки немає можливості повністю замінити — AFDD хоч якось компенсує знос ізоляції;
- приміщення з великим навантаженням техніки, яка постійно ввімкнена в розетку — обігрівачі, зарядні станції, серверні шафи в приватному використанні.
Якщо у вас нова квартира з якісним монтажем, мідним кабелем перерізу з запасом і нормальними автоматичними вимикачами — ризик, звісно, нижчий. Але ідеальної проводки не буває, і з часом контакти в будь-якому щитку слабшають.

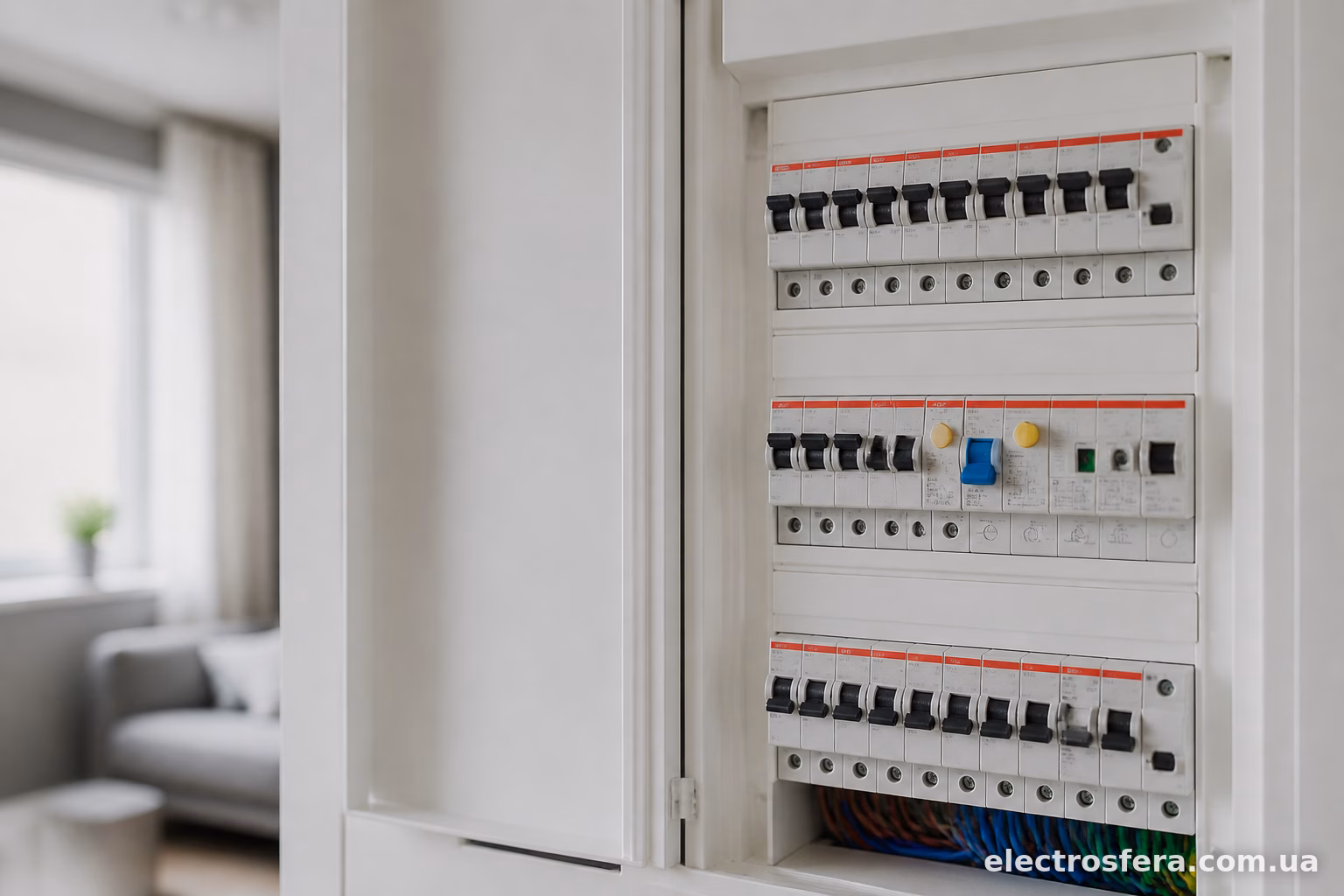

Як підключити AFDD у щиток
Тут все майже так само, як з УЗО чи диференційним автоматом — AFDD теж вимагає підключення фази і нуля через сам пристрій.
Модуль монтується на DIN-рейку, зазвичай ширина — 2 модулі (близько 36 мм), хоча є й однополюсні варіанти на 1 модуль для окремих серій. Фазний провід заходить на верхні клеми, нейтраль — теж через пристрій, і обов’язково той самий нуль, що йде саме на цю групу навантаження. Це важливий момент: якщо нулі різних груп переплутати або з’єднати між собою на шині до проходу через AFDD, пристрій буде хибно спрацьовувати або взагалі не запрацює коректно.
Кілька практичних нюансів, які варто врахувати ще на етапі проектування щитка:
- AFDD ставлять після ввідного автомата і, як правило, перед груповим навантаженням окремої лінії — тобто на кожну важливу групу (спальня, дитяча, вітальня) свій модуль;
- не варто вішати на один AFDD занадто багато точок підключення — виробники зазвичай вказують максимальну довжину лінії і кількість розеток, після якої зростає ризик хибних спрацювань через сумарні перешкоди від техніки;
- перед монтажем перевірте сумісність з вашим типом мережі — однофазна чи трифазна, є моделі під обидва варіанти, але конструктивно вони різні;
- тестова кнопка на корпусі — не декорація, її треба натискати раз на місяць, щоб перевірити, чи пристрій взагалі реагує (це, до речі, стосується і УЗО, багато хто про це забуває).
Якщо у вас в щитку вже стоїть УЗО на групу, і ви хочете додати AFDD — простіше поставити комбінований пристрій (AFDD + УЗО в одному корпусі), ніж городити два окремих модулі послідовно. Так менше місця в щитку і менше зайвих контактних з’єднань, які самі можуть стати джерелом проблем.
На що дивитись при виборі моделі
Ринок AFDD в Україні не такий широкий, як автоматів чи УЗО, але вибір є — ABB, Schneider Electric, Legrand, Hager, є й бюджетніші азійські варіанти.
При виборі звертайте увагу на:
- номінальний струм — підбирається під переріз кабелю лінії, як і зі звичайним автоматом;
- клас захисту від УЗО-частини, якщо береться комбінований варіант — зазвичай тип AC або A, для більшості побутових задач достатньо типу A;
- наявність індикації спрацювання — на дисплеї чи світлодіодом видно, через що саме відключилось: перевантаження, витік струму чи дуга. Це дуже допомагає при діагностиці, бо інакше доводиться гадати навмання;
- сертифікацію під стандарт IEC 62606 — це основний міжнародний стандарт для таких пристроїв, і саме на нього варто орієнтуватись, а не вірити на слово продавцю.
Ціна за штуку зазвичай вища за звичайний автомат разів у три-п’ять, тому ставити AFDD на кожну лінію в квартирі — не завжди виправдано з фінансової точки зору. Розумний компроміс — закрити ним найбільш ризикові напрямки, а решту залишити на звичайних автоматах з УЗО.
AFDD — не заміна автомату чи УЗО, а доповнення до них. Він закриває саме ту діру в захисті, яку інші пристрої фізично не бачать — повільне тліюче іскріння в місці поганого контакту. Ставити його скрізь підряд не обов’язково, але в спальнях, дитячих і старій проводці це та інвестиція, яка окупається одним відвернутим випадком займання проводки за шпалерами чи в стіні. Дешевше поставити один модуль зараз, ніж потім рахувати збитки від пожежі.
