Чи потрібен ПЗІП у приватному будинку

Коротка відповідь — так, якщо будинок живиться від повітряної лінії або стоїть на відкритій місцевості. Довга відповідь трохи складніша, бо залежить від конкретних умов: типу лінії, наявності дорогої техніки в домі, регіону з частими грозами. Пристрій захисту від імпульсних перенапруг (ПЗІП, або по-старому — розрядник) рятує проводку та обладнання від стрибків напруги, які виникають при ударі блискавки поруч, а не обов’язково в саму лінію.

Багато хто плутає ПЗІП з реле напруги. Це різні речі. Реле напруги захищає від тривалого перекосу фаз чи аварійних стрибків на секунди-хвилини. ПЗІП же працює з наносекундними імпульсами — тими самими, що виникають при грозовому розряді за кілометр від будинку. Він гасить цей імпульс за долі секунди, поки той не дійшов до чутливої електроніки.

Звідки береться імпульсна перенапруга

Найпоширеніша причина — грози. Блискавка вдаряє в дерево чи стовп лінії за 500 метрів від вашого будинку, і по проводах прилітає наведена перенапруга у кілька тисяч вольт. Пряме влучення в лінію — рідкість, а от наведена хвиля — річ буденна для приватного сектора, особливо якщо будинок стоїть на пагорбі чи серед поля.

Друга причина — комутаційні процеси. Увімкнення потужного трансформатора на підстанції, спрацювання автоматики, аварійне відключення сусідньої лінії — все це генерує імпульси в мережі. Менш руйнівні, ніж грозові, але теж здатні спалити блок живлення телевізора чи плату пральної машини.

Коли ПЗІП справді потрібен

Якщо у вас повітряна лінія електропередач до будинку — ПЗІП практично обов’язковий. Кабель, закопаний в землю, частково гасить наведені імпульси самим ґрунтом, тож ризик нижчий, але не нульовий.

Ось ситуації, де встановлення виправдане на всі сто:

будинок стоїть окремо, без високих будівель чи дерев поруч (найвища точка на ділянці — сам дім);
регіон з частими літніми грозами (степова зона, відкрита місцевість);
в домі є системи розумного будинку, сервери, дорога аудіо-відео техніка;
встановлено сонячні панелі або інвертор для автономного живлення — інвертори особливо чутливі до імпульсів;
поруч є громовідвід на самому будинку чи сусідній споруді.

Якщо ж будинок у щільній міській забудові, живлення підземним кабелем, а з техніки — холодильник, пара ламп та бойлер, ризик значно нижчий. Але це не означає, що ПЗІП там зайвий — просто пріоритет нижчий порівняно з іншими роботами в щитку.

Класи ПЗІП: I, II, III — навіщо всі три

Тут часто плутанина. Здається, купив один пристрій — і все захищено. Насправді захист будується ступінчасто, як фільтри з різним калібром сита.

Клас I (тип 1) розрахований на прямий удар блискавки в лінію чи громовідвід. Пропускна здатність — десятки кілоампер (10/350 мкс). Ставиться одразу після ввідного автомата, найчастіше в приватних будинках з власним громовідводом або якщо лінія повітряна і незахищена. Приклад — DEHN DEHNbloc або ETITEC C.

Клас II (тип 2) гасить залишкові імпульси після першого ступеня та наведені перенапруги від далеких розрядів. Це найпоширеніший варіант для приватного будинку — якщо ставити один ПЗІП, то саме цього класу. Модель типу Schneider Electric iQuick PRF або ETITEC C 40/440 підійде для більшості одноповерхових будинків.

Клас III (тип 3) — точковий захист безпосередньо перед чутливим обладнанням: комп’ютером, котлом, домашнім кінотеатром. Ставиться в розетку або в окремий бокс поруч з приладом. Його ефективність без попередніх двох ступенів невелика — він просто не витримає великий імпульс.

Практика показує: для типового будинку 100-150 м² з повітряним вводом достатньо зв’язки клас II + клас III на найдорожчу техніку. Клас I потрібен рідше — тільки якщо є пряма загроза удару блискавки в саму будівлю чи лінію.

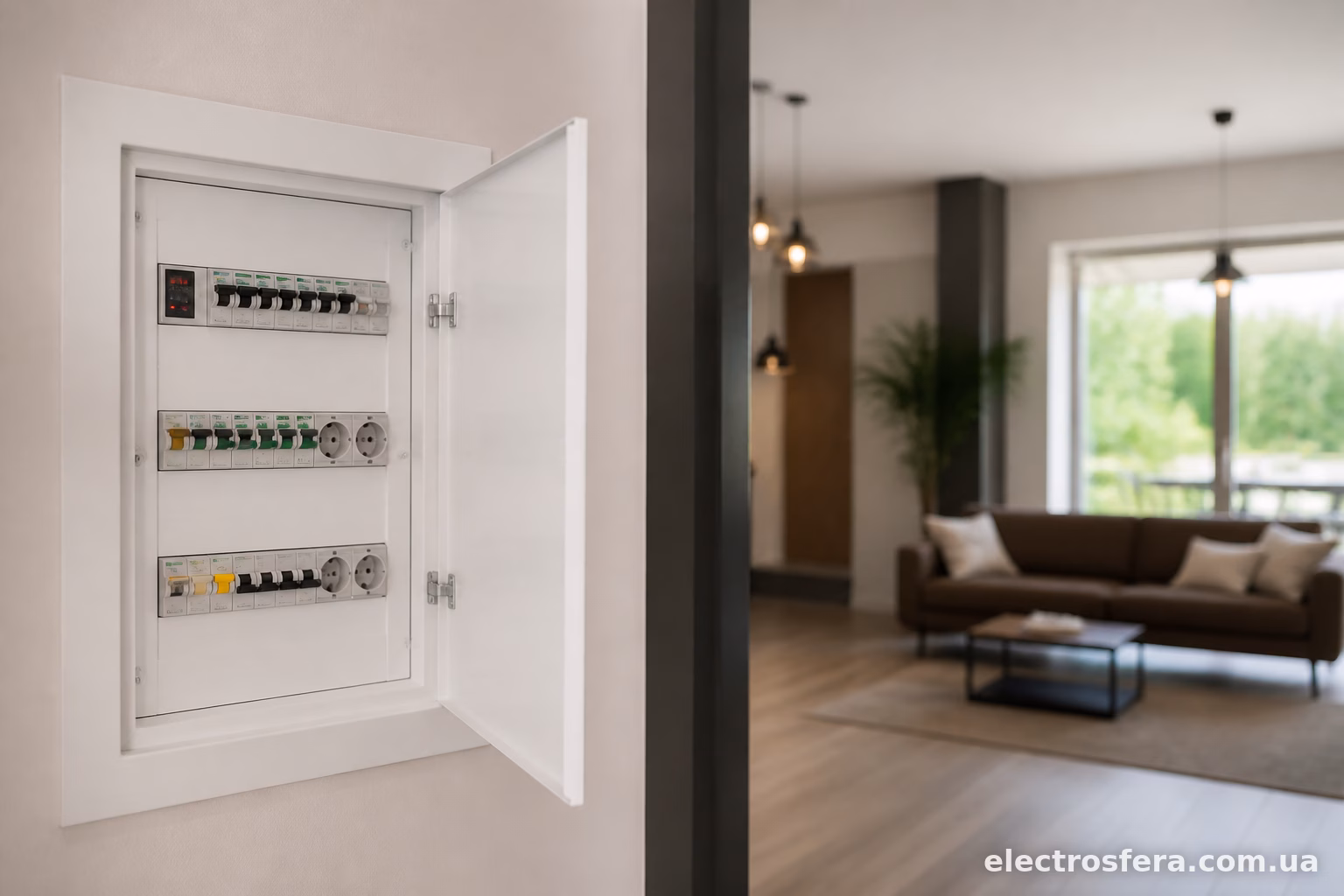

Як підключити ПЗІП у щиті

Порядок такий: ввідний автомат → лічильник → ПЗІП → УЗО/диференціальні автомати → групові автомати на лінії. Важливий нюанс — ПЗІП ставиться до УЗО, а не після. Якщо поставити після, при спрацюванні розрядника струм піде через УЗО і воно може відключитися саме в момент грози, коли захист найбільше потрібен.

Виняток — якщо УЗО електромеханічне і розраховане на імпульсні струми (маркування з позначкою S або спеціальний тип). Тоді допустимо ставити після. Але для більшості побутових щитів простіше і надійніше — ПЗІП перед диференціальним захистом.

Ще один момент, який часто ігнорують монтажники-аматори — довжина провідників заземлення від ПЗІП до шини PE. Чим коротше і прямолінійніше провід, тим ефективніше гасіння імпульсу. Норма — не більше 50 см сумарної довжини (підвід + відвід). Якщо провід зробити довгим і з вигинами, індуктивність зростає, і частина імпульсу все одно проскочить далі по лінії.

Перетин провідника заземлення для ПЗІП класу II — від 6 мм² мідь, для класу I — від 16 мм². Це не забаганка, а вимога стандарту, бо через цей провід за долю секунди проходить серйозний струм.

Типові помилки при встановленні

Найчастіша — ставлять ПЗІП, але забувають про якісне заземлення всього будинку. Без нормального контуру заземлення (опір не більше 30 Ом для приватного сектора) розрядник просто нікуди буде відводити енергію імпульсу. Він стане декоративним елементом у щиті.

Друга помилка — економлять і беруть тільки клас III, встановлюючи його в розетку перед телевізором. Без попереднього ступеня захисту такий пристрій згорить при першому серйозному імпульсі, не встигнувши нічого захистити повністю.

Третя — плутають ПЗІП з обмежувачем перенапруги (ОПН), який використовується на лініях середньої напруги. Для побутового щита це різне обладнання, і плутанина при виборі призводить до того, що людина купує пристрій не для тієї мережі.

Четверта — забувають про індикацію стану. Хороший ПЗІП має віконце або світлодіод, що показує — картридж живий чи вже відпрацював свій ресурс. Після сильного удару блискавки картридж вигорає і потребує заміни, а сам корпус лишається на місці. Якщо про це не знати, можна роками ходити з “захистом”, який насправді вже не працює.

Скільки це коштує і чи варто

Комплект з ПЗІП класу II на три полюси коштує в межах 1500-3500 грн залежно від виробника (ETI, Schneider, Legrand, DEHN — німецький варіант дорожчий, але і якість картриджа інша). Клас III для окремої точки — 300-800 грн. Робота електрика по встановленню в готовий щит — ще 500-1000 грн, якщо щит вже підготовлений під DIN-рейку.

Порівняйте це з вартістю ремонту чи заміни інвертора для сонячних панелей (від 15000 грн), плати керування газовим котлом (3000-8000 грн залежно від моделі) чи материнської плати сервера. Один серйозний грозовий сезон без захисту може обійтися дорожче, ніж встановлення ПЗІП на найближчі десять років вперед.

—

Якщо коротко: для будинку з повітряним вводом електрики ПЗІП — це не розкіш, а розумна страховка. Мінімальний набір — клас II в щиті плюс клас III на найцінніше обладнання, з нормальним заземленням і коротким провідником до шини PE. Для будинків з підземним кабелем і скромним набором техніки можна обійтися і без нього, хоча базовий клас II все одно не завадить — грози не дивляться на тип вводу.
