Пристрій захисту від імпульсних перенапруг рятує обладнання, коли в мережу прилітає імпульс — від грози, комутаційних процесів на підстанції чи навіть від сусіда, який увімкнув потужний зварювальний апарат. У трифазній мережі це не одна коробочка на щиті, а ціла система з кількох рівнів захисту, і підібрати її неправильно — означає витратити гроші й не отримати результату.
Розберемось, що насправді потрібно врахувати, перш ніж купувати перший-ліпший ПЗІП з магазину електротоварів.
Навіщо трифазній мережі окремий підхід
У однофазній мережі все простіше: один пристрій на фазу і нуль, максимум ще PE. У трифазній системі є три фази, нуль, іноді захисний провідник окремо — і кожен з них теоретично може отримати імпульс перенапруги. Причому імпульс не завжди приходить рівномірно на всі фази одразу.
Якщо будинок живиться повітряною лінією і десь неподалік вдарила блискавка, наведена напруга може з’явитись хоч на одній фазі, хоч на всіх трьох. Тому ПЗІП для трифазної мережі — це завжди багатополюсний пристрій, розрахований мінімум на 3 або 4 полюси (3 фази + N), а іноді ще й окремий полюс для PE, якщо система TT.

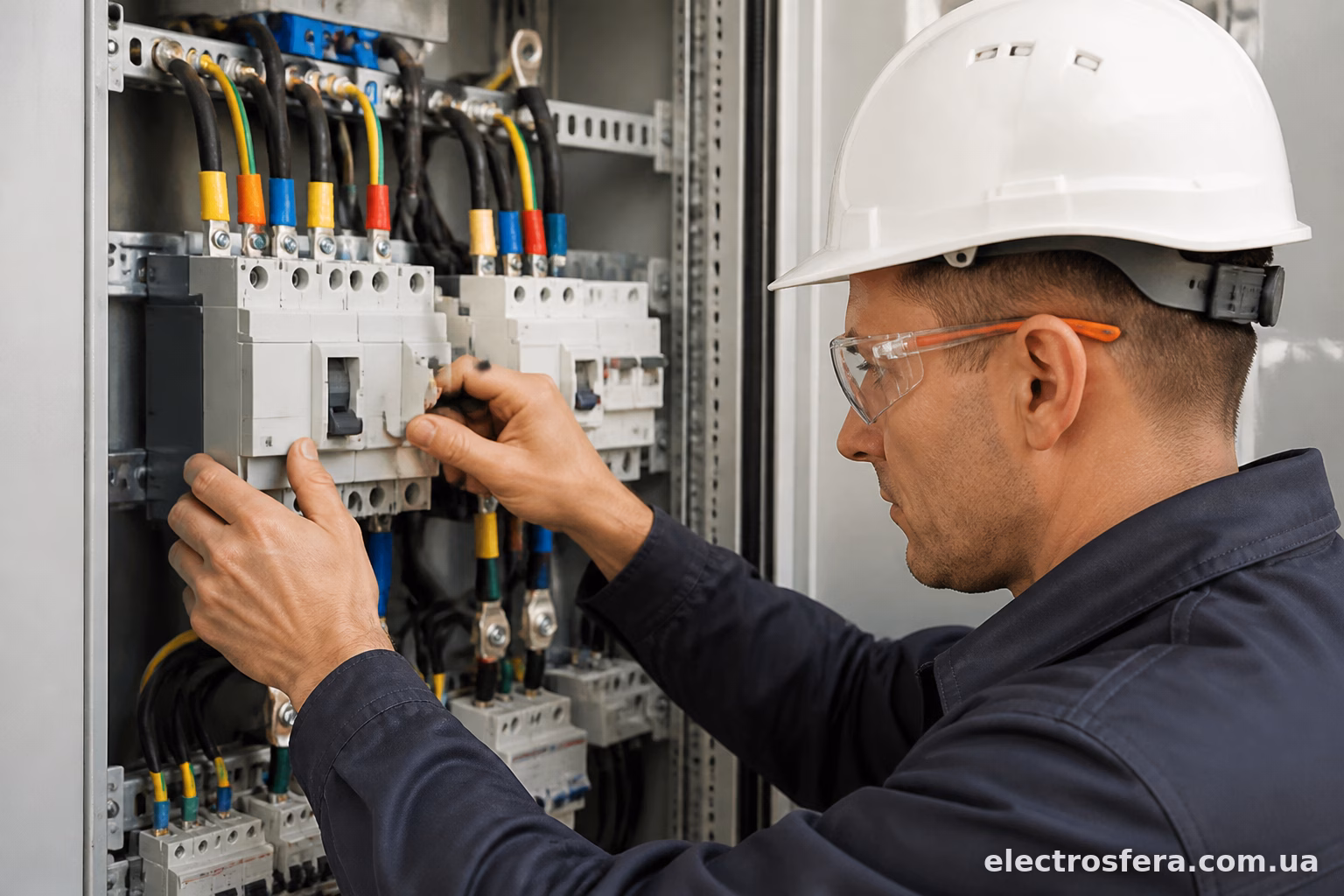

Класи ПЗІП — з чого починається вибір
Перше, що треба зрозуміти — це не марка і не ціна, а клас захисту. Їх три, і вони вирішують різні задачі.
Клас I — ставиться на вводі, якщо будинок має зовнішній блискавкозахист (громовідвід) або живиться повітряною лінією в місцевості, де грози не рідкість. Цей пристрій розрахований на прямий чи близький удар блискавки і працює з імпульсним струмом форми 10/350 мкс. Параметр Iimp тут ключовий — зазвичай 12,5 кА на полюс і вище.
Клас II — найпоширеніший варіант, ставиться після ввідного автомата в головному щиті. Захищає від наведених перенапруг і залишкових імпульсів, які пройшли через ПЗІП першого класу (якщо він є). Тут працюють з формою хвилі 8/20 мкс і параметром In (номінальний розрядний струм), зазвичай 15–20 кА.
Клас III — точковий захист безпосередньо біля чутливого обладнання: серверна шафа, котел з електронікою, розподільний щиток на поверсі. Ставиться додатково до класу II, якщо кабельна траса від головного щита до споживача довша за 10 метрів — на такій відстані імпульс встигає частково відновитися.
Часто плутають: багато хто ставить лише клас II і думає, що цього достатньо. Для міської квартири з підземним кабельним живленням — цілком реально. Для приватного будинку з повітряним вводом — вже ризиковано, краще комбінувати класи I+II або брати комбінований пристрій, який поєднує обидві функції в одному корпусі (такі є, наприклад, у лінійках DEHN DEHNventil або Phoenix Contact).
Як підібрати параметри під конкретну мережу
Тут вже конкретика, без якої вибір перетворюється на угадайку.
- Номінальна напруга Uc — для трифазної мережі 380/220 В беруть ПЗІП з Uc не нижче 275 В на фазу (з запасом на просадки і підвищення напруги в мережі). Для мереж з нестабільною напругою краще брати з запасом до 320 В.
- Схема заземлення — TN-C-S, TN-S чи TT. Це впливає на те, скільки полюсів потрібно і чи ставити окремий варистор на PE-N. У TT-системі, наприклад, обов’язково потрібен четвертий полюс саме для N-PE з’єднання, бо там нуль і земля розділені фізично на всьому шляху.
- Розрядний струм In і Imax — чим вищий показник, тим довше пристрій прослужить без заміни модуля. Для приватного будинку в сільській місцевості з частими грозами краще брати з запасом — не 15 кА, а 20-25 кА на полюс.
- Час спрацювання — має бути в наносекундах, зазвичай виробники вказують до 25 нс. Це стандартний показник для якісних варисторних ПЗІП, і тут особливо вибирати нема з чого — просто перевіряйте, щоб цифра була в паспорті, а не пропущена.
- Індикація стану — механічне вікно або дистанційний контакт для сигналізації. Варистор всередині вигорає після певної кількості спрацювань, і без індикатора власник дізнається про це тільки тоді, коли прилетить черговий імпульс і техніка згорить вже без захисту.

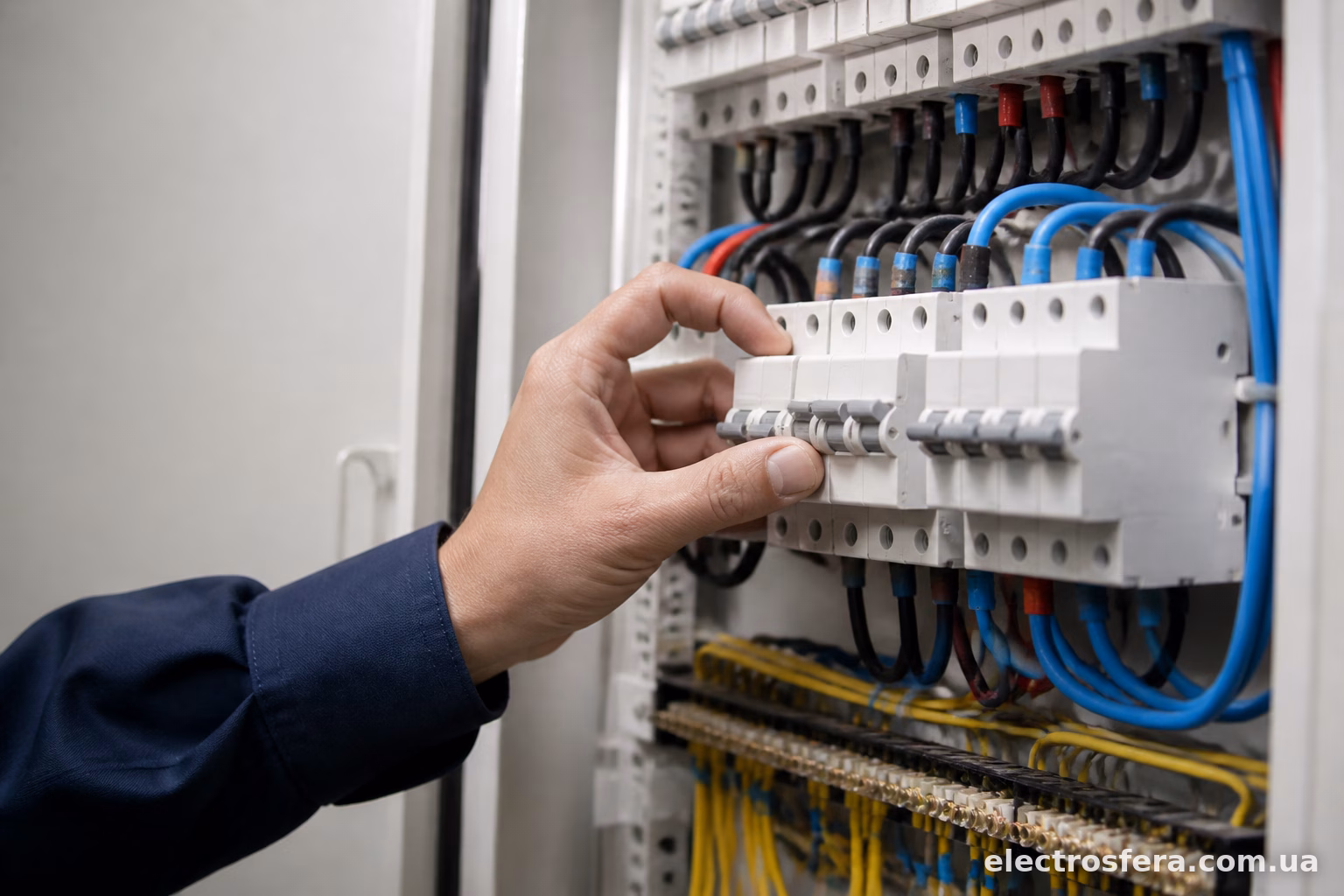

Схема підключення в щиті
Порядок такий: ввідний автомат → ПЗІП (клас I або I+II) → лічильник (за нормативами часто ПЗІП ставлять до лічильника, але це залежить від вимог обленерго) → групові автомати → УЗО на групи → навантаження.
Важливий нюанс — довжина з’єднувальних провідників від шини до ПЗІП і від ПЗІП до шини заземлення не повинна перевищувати 0,5 метра сумарно. Це не забаганка виробника, а фізика: довгий провідник додає індуктивність, і залишкова напруга, яка проходить через пристрій до захищуваного обладнання, зростає в рази. Бачив щити, де монтажники тягнули провід через весь короб, аби “красиво” розкласти — і весь сенс встановлення ПЗІП зникав.
Ще одна деталь — переріз з’єднувальних провідників. Для класу I потрібно мінімум 16 мм² (мідь), для класу II — 6 мм². Це прописано в стандарті і на практиці підтверджується: тонший провід просто не витримає імпульсного струму без пошкодження ізоляції.
Автомат перед ПЗІП — теж не дрібниця
Перед пристроєм захисту від імпульсних перенапруг обов’язково ставлять автоматичний вимикач або запобіжники — так званий backup fuse. Він захищає від короткого замикання самого ПЗІП у разі виходу з ладу варистора. Номінал підбирають за паспортом конкретної моделі — виробник завжди вказує максимально допустимий струм захисного апарата, зазвичай від 25 до 125 А залежно від класу.
Ігнорувати цю вимогу не варто: без правильного захисного автомата вигорілий варистор може влаштувати коротке замикання прямо на шині, а це вже пожежна небезпека, а не просто зіпсований прилад.

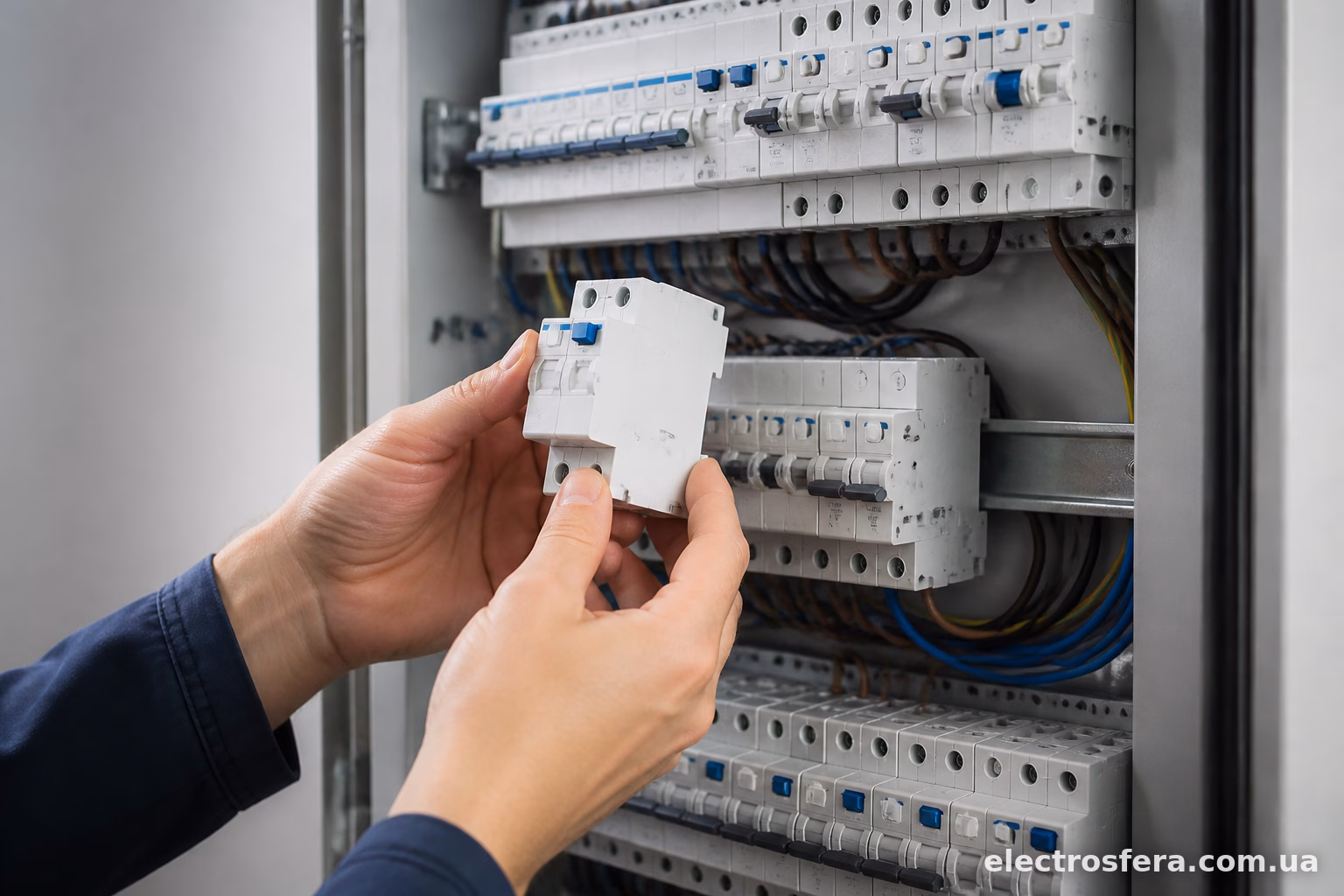

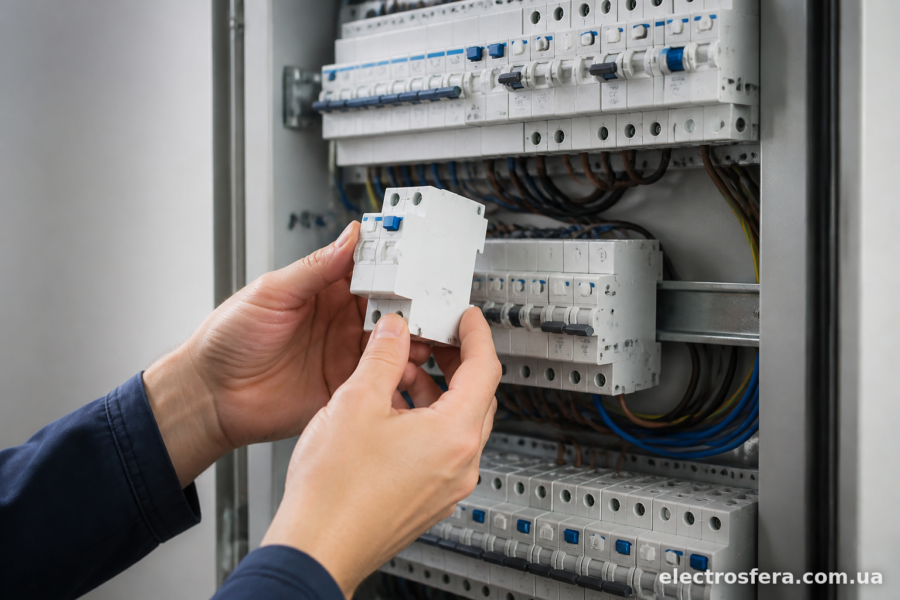

Приклади підбору для типових ситуацій
Квартира в багатоповерхівці з кабельним підземним вводом, без грозового навантаження поблизу — достатньо ПЗІП класу II на 4 полюси, In 15-20 кА, встановленого одразу після ввідного автомата. Цього вистачить для захисту побутової техніки, котла, пральної машини з електронікою.
Приватний будинок з повітряним вводом і власним громовідводом — тут без варіантів потрібен клас I на вводі плюс клас II в розподільному щиті. Комбінований пристрій типу DEHNventil M TNC 255 або аналог від ETI (Combi іскровий розрядник) закриває обидві задачі одним модулем, що економить місце в щиті.
Будинок з окремою серверною або дорогою автоматикою розумного дому — додатково клас III прямо в підрозетнику або окремому боксі біля обладнання. Тут вже економити на захисті сенсу немає — вартість заміненого варистора незрівнянна з вартістю згорілого контролера.
Що часто роблять неправильно
Найпоширеніша помилка — купують ПЗІП, орієнтуючись лише на ціну і бренд, не дивлячись на схему заземлення будинку. У TT-системі без окремого N-PE полюса пристрій просто не спрацює правильно.
Друга типова халепа — забувають про заміну варисторного модуля після кількох потужних імпульсних розрядів. Пристрій зовні виглядає цілим, індикатор показує “норма”, але фактичний ресурс уже вичерпаний після серії дрібних спрацювань, які індикатор не завжди фіксує вчасно.
Третя проблема — монтаж без урахування довжини проводів, про що вже згадувалось. Виглядає дрібницею, але на практиці саме це часто зводить нанівець весь захист.
Вибір ПЗІП для трифазної мережі — це не про марку і не про красиву коробку в щиті, а про конкретні параметри під конкретні умови: тип мережі, наявність повітряного вводу, довжину кабельних трас, чутливість обладнання. Витратити зайву тисячу гривень на правильний клас захисту завжди дешевше, ніж міняти згорілий котел чи материнську плату сервера після грозового сезону.
