Ставите новий датчик, підключаєте за схемою — і світло не вмикається, коли хтось заходить у коридор. Або ще гірше: працює через раз, ловить кота, але людину в упор не бачить. Причин тут насправді небагато, і в дев’яти випадках з десяти проблема або в куті огляду, або в налаштуваннях чутливості, або в банальному перегріві сенсора.
Розберемося по порядку, від найпростіших причин до тих, що вимагають розбирання корпусу.
Невірний кут установки
Найпоширеніша помилка — датчик просто дивиться не туди. PIR-сенсори (а це переважна більшість побутових датчиків руху) реагують не на сам рух як такий, а на зміну теплового випромінювання в полі зору. Якщо людина йде прямо на датчик, а не перетинає його поле зору збоку — сенсор може взагалі не помітити зміни.
Це фізика роботи піроелектричних елементів: вони найкраще ловлять горизонтальне переміщення теплового об’єкта відносно лінз. Тому класична помилка — повісити датчик над вхідними дверима так, щоб людина йшла прямо на нього. У такому положенні тепловий контраст змінюється дуже повільно, і мікроконтролер просто не встигає зафіксувати спрацювання.
Що робити: датчик над дверима краще розвертати трохи вбік, під кутом 15-30 градусів до напрямку руху. Якщо це коридор — оптимально ставити збоку, а не в торець.

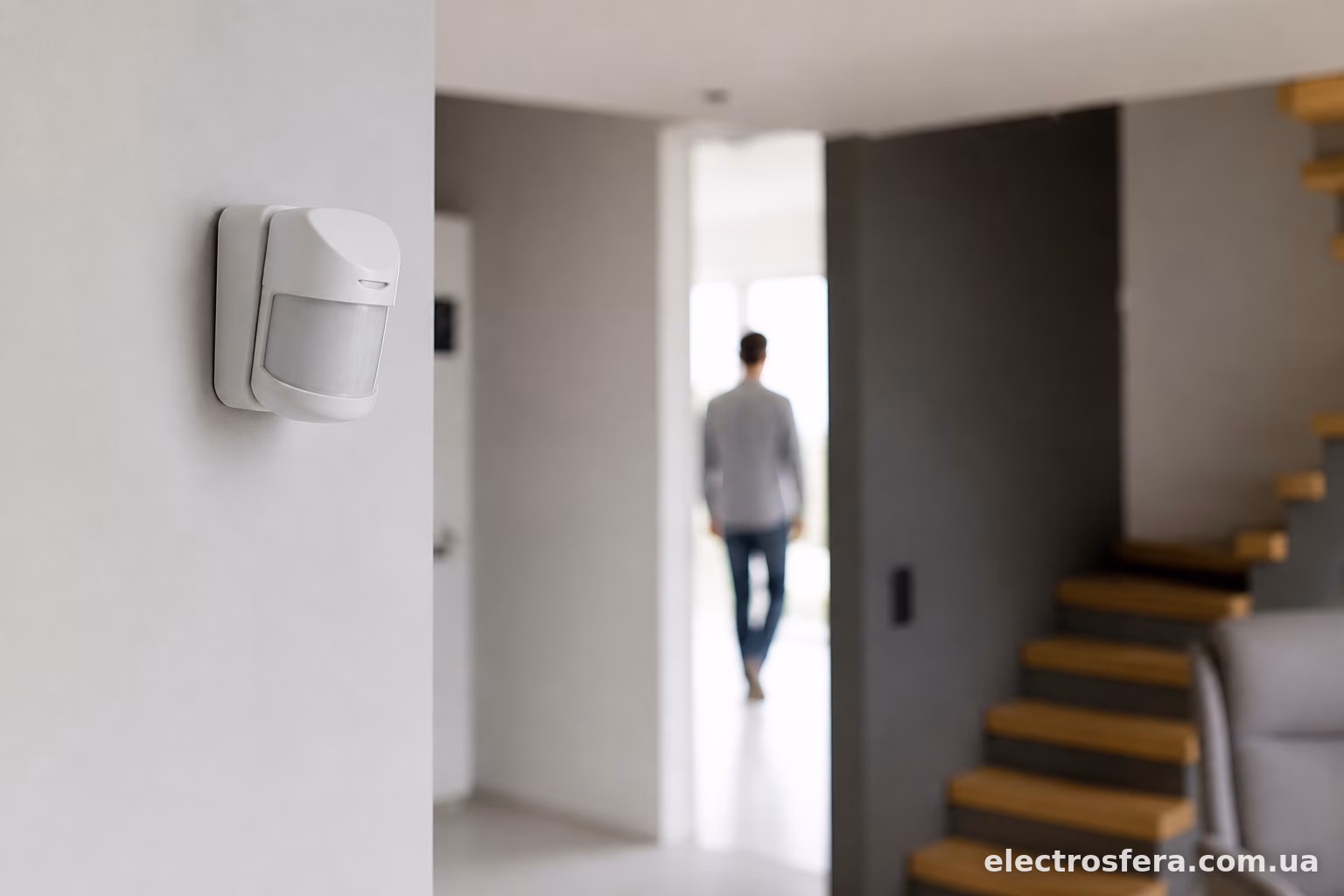

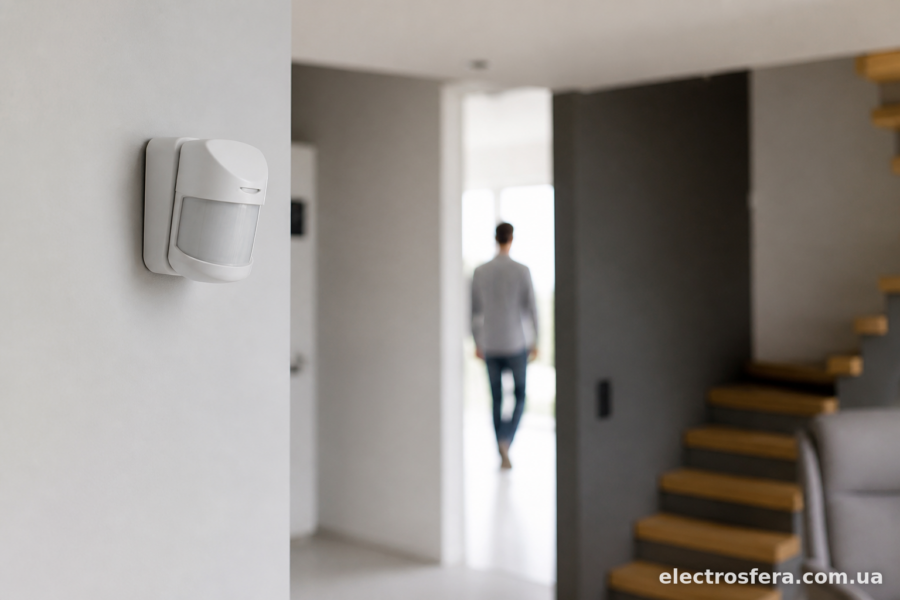

Занадто висока або низька чутливість
У більшості моделей є регулятор Sensitivity (чутливість) — маленький потенціометр всередині корпуса або на платі. Якщо викрутити на мінімум, датчик реагуватиме тільки на близький і різкий рух, а людину, що йде повільно або знаходиться далеко — просто ігноруватиме.
Буває й навпаки: чутливість занадто висока, і датчик хаотично спрацьовує на все підряд — рух штор від протягу, гілки за вікном, навіть на власну тінь при зміні освітлення. У підсумку власники або відключають функцію взагалі, або накручують чутливість на мінімум, щоб позбутися хибних спрацювань — і разом з цим втрачають чутливість до реальних людей.
Тут потрібен баланс. Починайте з середнього положення регулятора і поступово підлаштовуйте під конкретне приміщення. У великому холі знадобиться вища чутливість, ніж у тісному коридорі.
Далека відстань до об’єкта
У технічних характеристиках завжди вказана максимальна дальність — зазвичай 6-12 метрів для побутових моделей. Але це дальність по прямій, при ідеальних умовах. На практиці ефективна зона спрацювання менша, особливо по краях кута огляду.
Якщо людина проходить на межі заявленої дальності, та ще й під гострим кутом до лінзи — шанси на спрацювання різко падають. Класична ситуація: датчик стоїть біля дверей у великому гаражі, а людина заходить у дальній кут — і світло не вмикається.
Рішення просте — або переносити датчик ближче до зони, де потрібне спрацювання, або ставити додатковий датчик для покриття всієї площі.

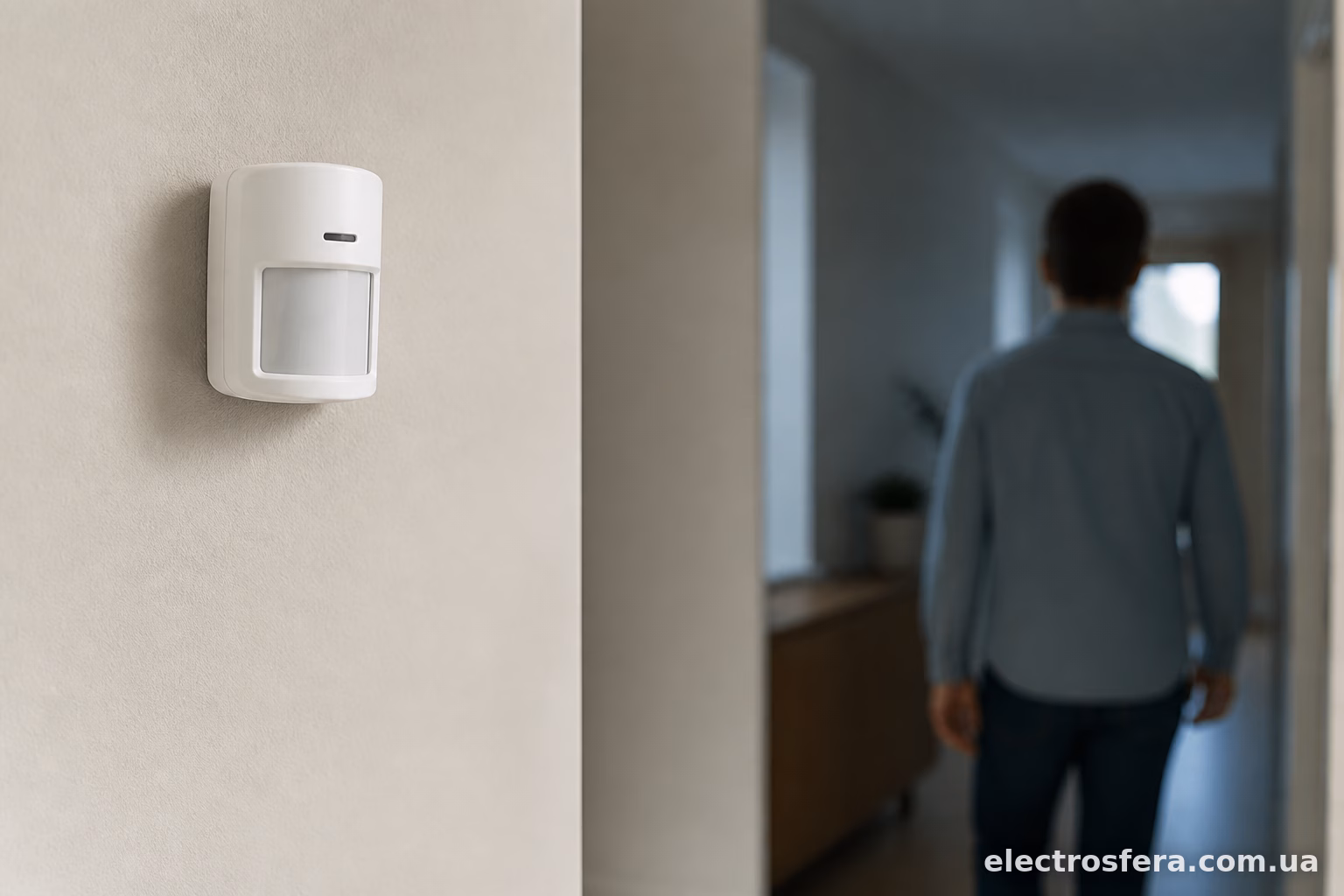

Забруднена або пошкоджена лінза Френеля
Пластикова лінза на передній панелі датчика (та сама, з фасетками, схожа на око комахи) називається лінзою Френеля. Вона розділяє поле зору на сектори і фокусує теплове випромінювання на піроелемент. Пил, павутиння, бруд або конденсат на цій лінзі суттєво знижують чутливість.
На вулиці ситуація ще гірша — до бруду додається ще й дощ, сніг, іній. Взимку датчики на вулиці нерідко просто заморожуються, лінза покривається інеєм і перестає пропускати інфрачервоне випромінювання.
Перевірка елементарна: протріть лінзу сухою серветкою без ворсу і подивіться, чи стало краще. Якщо датчик вуличний і стоїть під навісом без захисту від опадів — варто подумати про додатковий козирок.
Датчик перегрівся або йому занадто спекотно навколо
Це вже менш очевидна причина, але вона реальна. PIR-сенсор реагує на різницю температур між тілом людини і навколишнім середовищем. Влітку, коли на вулиці +35, а тіло людини +36.6 — різниця мізерна, і датчику важче зловити спрацювання, особливо якщо чутливість виставлена невисоко.
Схожа проблема буває, якщо датчик встановлений поруч з батареєю опалення, кондиціонером або лампою розжарювання — постійні коливання температури поруч збивають калібрування, і сенсор або спрацьовує невлад, або пропускає реальний рух.
Оптимальне рішення — розміщувати датчик подалі від джерел тепла і холоду, не менше метра-двох.

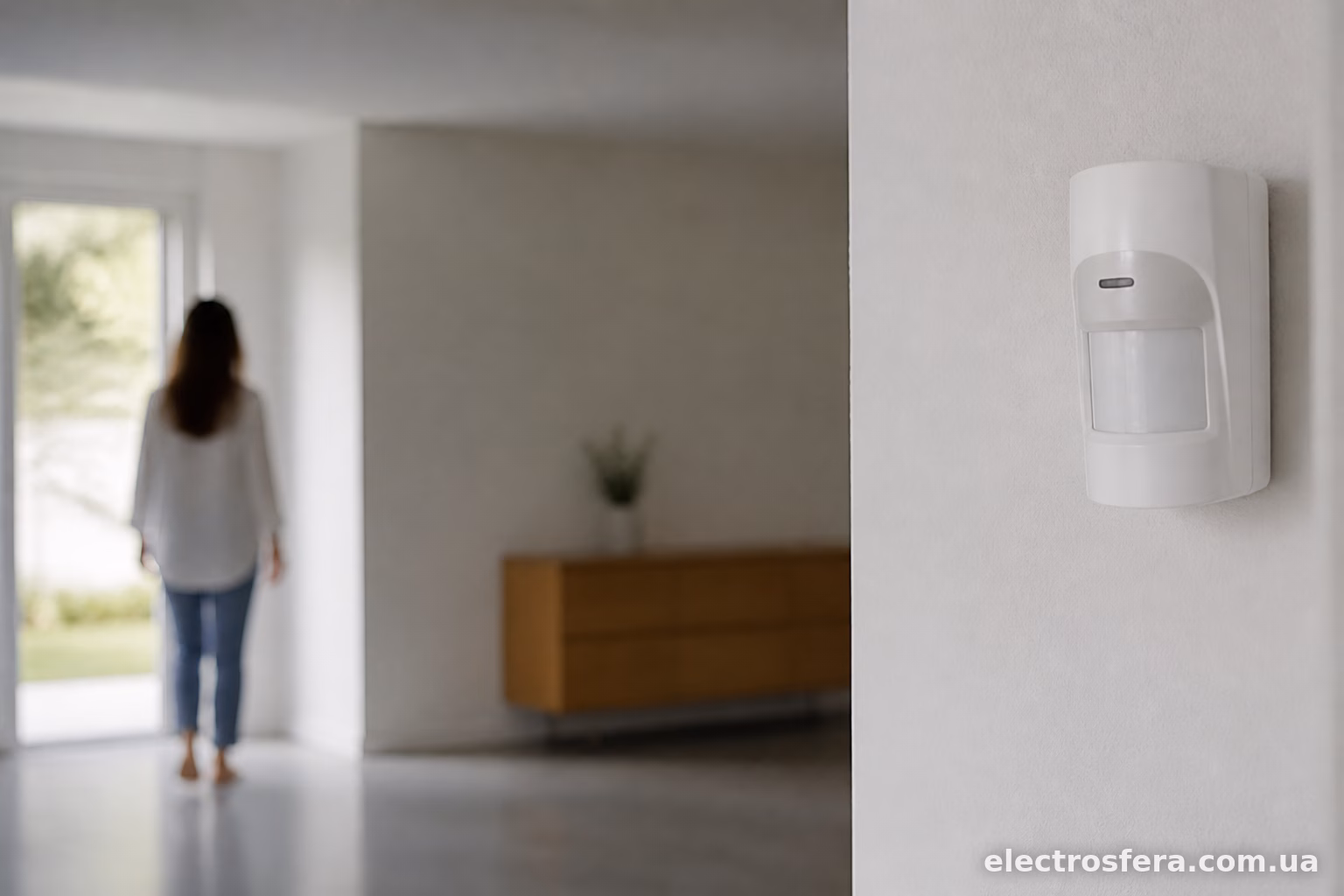

Проблеми з електричним підключенням
Іноді датчик технічно справний, просто неправильно підключений або на нього не подається живлення в потрібний момент.
Типові моменти для перевірки:
- Перепутані фази — датчик отримує живлення, але команда на комутацію навантаження не проходить через контакти реле.
- Задіяний режим “день/ніч” (Lux-регулятор) — при денному світлі датчик може бути свідомо заблокований і не реагувати на рух до настання темряви. Це не несправність, а функція економії, яку часто плутають з поломкою.
- Таймер затримки виставлений на дуже короткий проміжок — здається, що датчик “не бачить” людину, хоча насправді він спрацював і вимкнувся ще до того, як людина встигла це помітити.
Перевіряйте мультиметром напругу на клемах, а також читайте інструкцію конкретно до вашої моделі — регулятори Lux, Time і Sens розташовані по-різному в різних виробників.
Несумісність з типом освітлення
Якщо датчик керує розумним освітленням або підключений через диммер — можуть виникати конфлікти. Деякі LED-лампи створюють електромагнітні наведення, які збивають роботу дешевих датчиків руху низької якості. Це не масова проблема, але зустрічається з бюджетними моделями без нормального екранування плати.
Якщо помітили, що датчик поводиться дивно саме після заміни ламп — спробуйте тимчасово повернути старі лампи розжарювання і перевірити, чи зникла проблема.
Датчик просто вийшов з ладу
Після всіх перевірок, якщо нічого не допомогло — можлива банальна несправність. Піроелемент вигорає рідко, а от плата обробки сигналу може постраждати від перепаду напруги в мережі, вологи, що потрапила всередину корпусу, або просто заводського браку.
Перевірити легко: піднесіть до датчика мультиметр у режимі прозвонки реле або скористайтеся тестовим світлодіодним індикатором (у багатьох моделях він є прямо на платі і блимає при спрацюванні). Якщо індикатор не реагує навіть при русі впритул — датчик, швидше за все, мертвий.
У такому разі простіше і дешевше купити новий, ніж намагатися ремонтувати — вартість датчика руху зазвичай невисока, а часу на діагностику плати можна витратити більше, ніж коштує сам пристрій.
Якщо звести все до простого алгоритму дій: спочатку перевірте кут установки і чистоту лінзи, потім покрутіть регулятор чутливості, переконайтесь що не заважає режим Lux або близькість джерел тепла, і тільки в останню чергу підозрюйте поламану електроніку. У більшості випадків причина виявляється зовсім не там, де її спочатку шукали.
