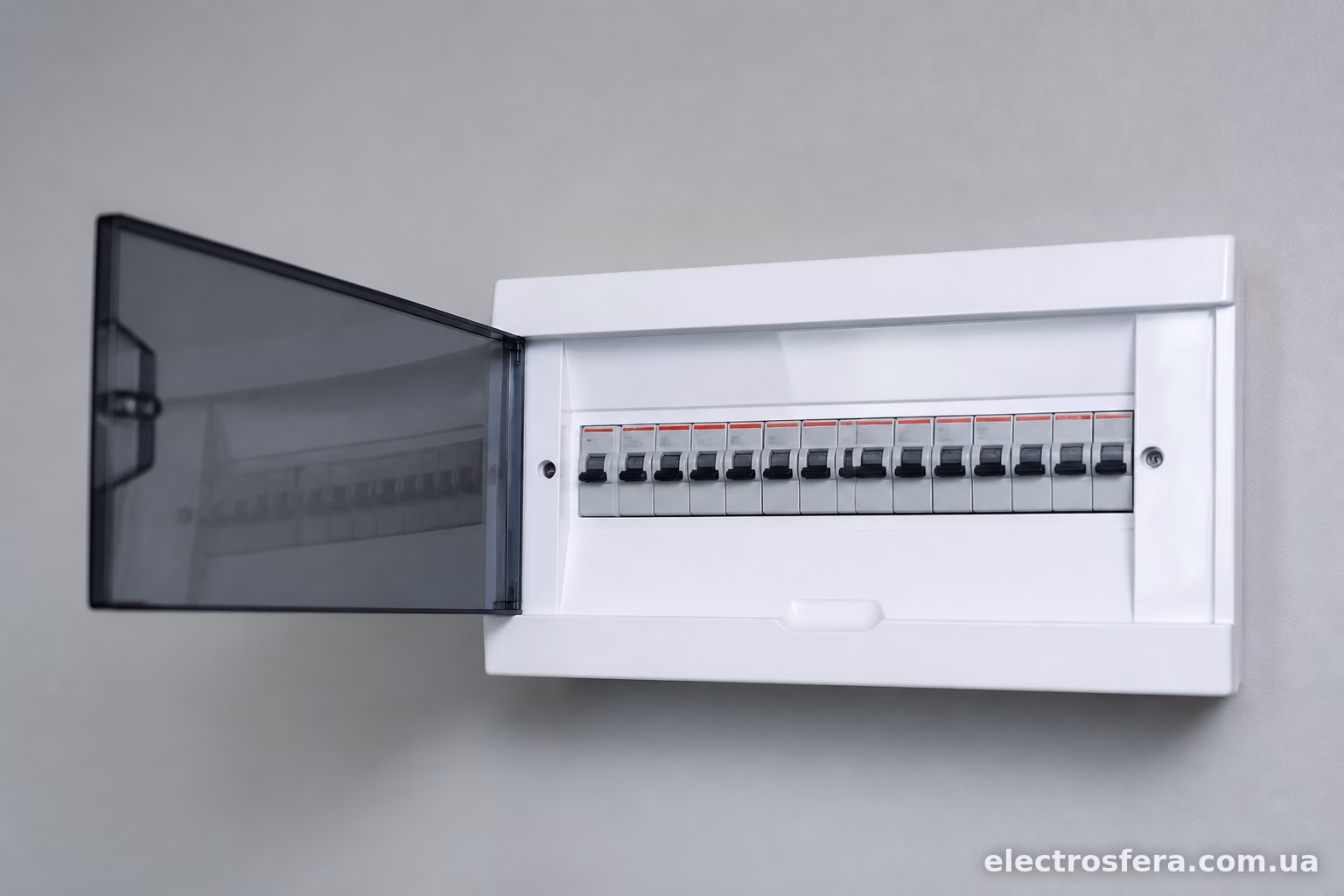

Щит на 12 модулів — це один із найпопулярніших розмірів для невеликих обʼєктів. Один модуль DIN-рейки має стандартну ширину 17,5 мм, тому весь щит займає приблизно 210 мм по горизонталі в один ряд, або менше — якщо виробник робить два ряди по 6 модулів. На цій площі реально розмістити базовий набір автоматів і захисних пристроїв, якого вистачає для однокімнатної квартири, дачного будинку, гаража чи невеликого офісного приміщення.
Головне питання, яке варто задати собі перед покупкою — скільки груп споживання у вас є і чи плануєте ви щось додавати найближчим часом. Бо 12 модулів — це компроміс: не мало, але й не з великим запасом.
Що можна розмістити на 12 модулях
Типова компоновка для квартири виглядає приблизно так:
- ввідний автомат (1 модуль, іноді 2 для двополюсного);
- УЗО або диференційний автомат на вводі (2 модулі);
- автомат на освітлення (1 модуль);
- автомат на розетки в кімнатах (1-2 модулі);
- окремий автомат на кухню (1 модуль);
- автомат для санвузла з окремим УЗО (2-3 модулі, якщо ставити диф’автомат);
- автомат на духову шафу чи бойлер (1 модуль);
- реле напруги (2-3 модулі залежно від моделі).
Порахуйте самі — вже вийде близько 12-14 позицій. Тому на практиці 12 модулів часто заповнюються під зав’язку буквально одразу після монтажу, без запасу на майбутнє.
Якщо у вас квартира-студія без розділення на кімнати, або дачний будиночок з мінімальним навантаженням (світло, розетки, холодильник), 12 модулів вистачить із невеликим запасом на 2-3 позиції. Це нормальна ситуація і додавати щось велике туди навряд чи доведеться.

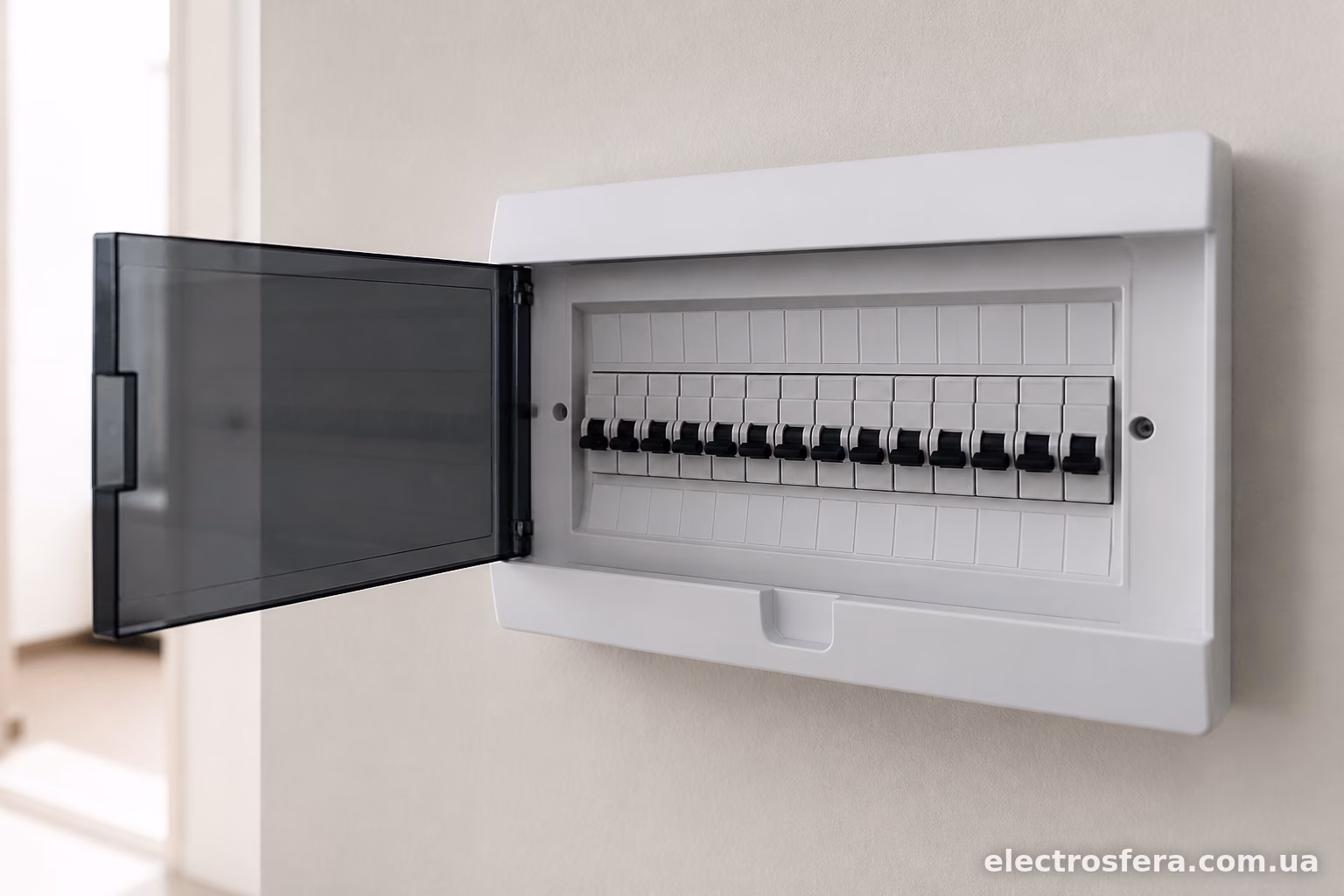

Для яких обʼєктів це оптимальний варіант
Найчастіше щит на 12 модулів ставлять у таких випадках:
Однокімнатна або двокімнатна квартира без потужного обладнання типу електричної плити на 380В чи окремого контуру для теплої підлоги на всю квартиру. Тут достатньо розділити навантаження на 4-6 груп плюс захисні апарати.
Гараж або майстерня, де є освітлення, кілька розеток на 220В і, можливо, автомат на зварювальний апарат чи компресор. Якщо в гаражі стоїть потужне обладнання на трифазній мережі — краще одразу брати щит більший, бо трифазний автомат займає 3 модулі і “з’їдає” простір швидко.
Дачний будинок сезонного проживання — тут навантаження зазвичай невелике: освітлення, кілька розеток, холодильник, іноді бойлер. 12 модулів — якраз під такий сценарій.
Підключення окремого приміщення в межах більшого обʼєкта, наприклад підвал, котельня чи господарська прибудова, де є свій облік або підживлення від основного щита.
Невеликий офіс чи торгова точка з мінімальною кількістю груп — освітлення, розетки для оргтехніки, кондиціонер.
Однофазна чи трифазна мережа
На 12 модулях зазвичай працюють з однофазною мережею 220В. Якщо у вас три фази — наприклад, приватний будинок з електроплитою на 380В або потужним насосом — краще одразу дивитись у бік щитів на 18-24 модулі. Причина проста: вступний трифазний автомат вже займає 3 модулі, трифазне УЗО — ще 4, а це половина щита витрачена лише на ввід, до того як ви почали розводити групи по кімнатах.
Був випадок, коли клієнт поставив 12-модульний щит у приватному будинку з розрахунком “потім розширю”, а через рік довелось повністю демонтувати і ставити новий, бо додали бойлер на 380В і теплу підлогу. Вийшло дорожче, ніж якби одразу взяли щит з запасом.

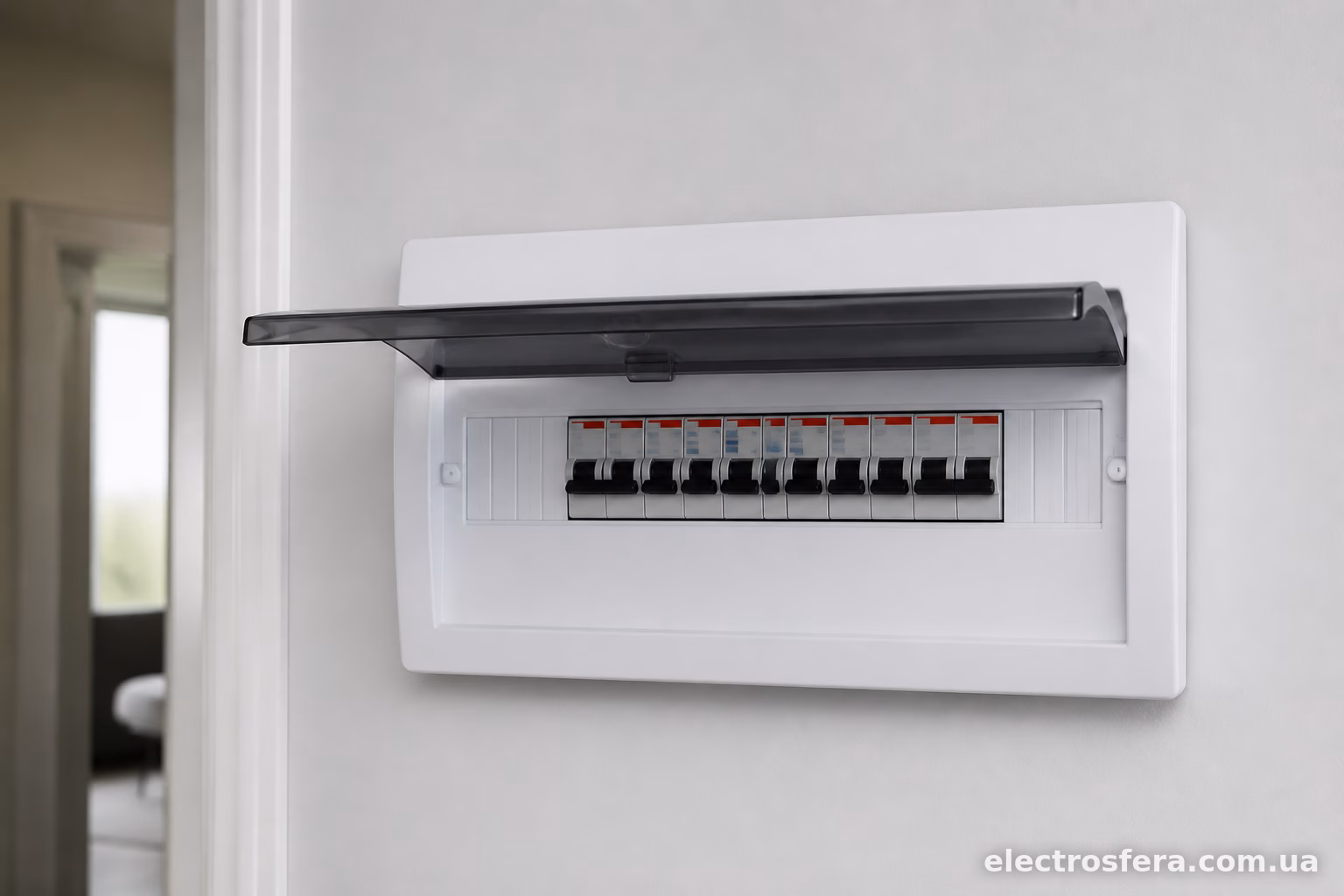

Метал чи пластик — що вибрати
Для квартири і офісу цілком підійде пластиковий щит — він легший, дешевший, і немає ризику пробою на корпус (хоча за нормами корпус все одно заземлюють). Для гаража, підвалу, вулиці чи будь-якого приміщення з підвищеною вологістю варто брати металевий щит з відповідним класом захисту IP54 або вище.
Звертайте увагу і на те, чи є в комплекті DIN-рейка, нульова та захисна шини (N та PE). Дешеві щити іноді продають без шин, і потім доводиться докуповувати окремо — дрібниця, але неприємна, коли виявляється це вже на монтажі.
Один ряд чи два
12 модулів можуть бути скомпоновані по-різному: один довгий ряд на 12 позицій, або два ряди по 6. Другий варіант компактніший по висоті і зручніший, якщо щит вбудований у нішу з обмеженою шириною. При виборі враховуйте, де саме буде стояти щит і скільки місця є навколо — інколи саме через це доводиться шукати конкретну модель, а не будь-яку з 12 модулями.

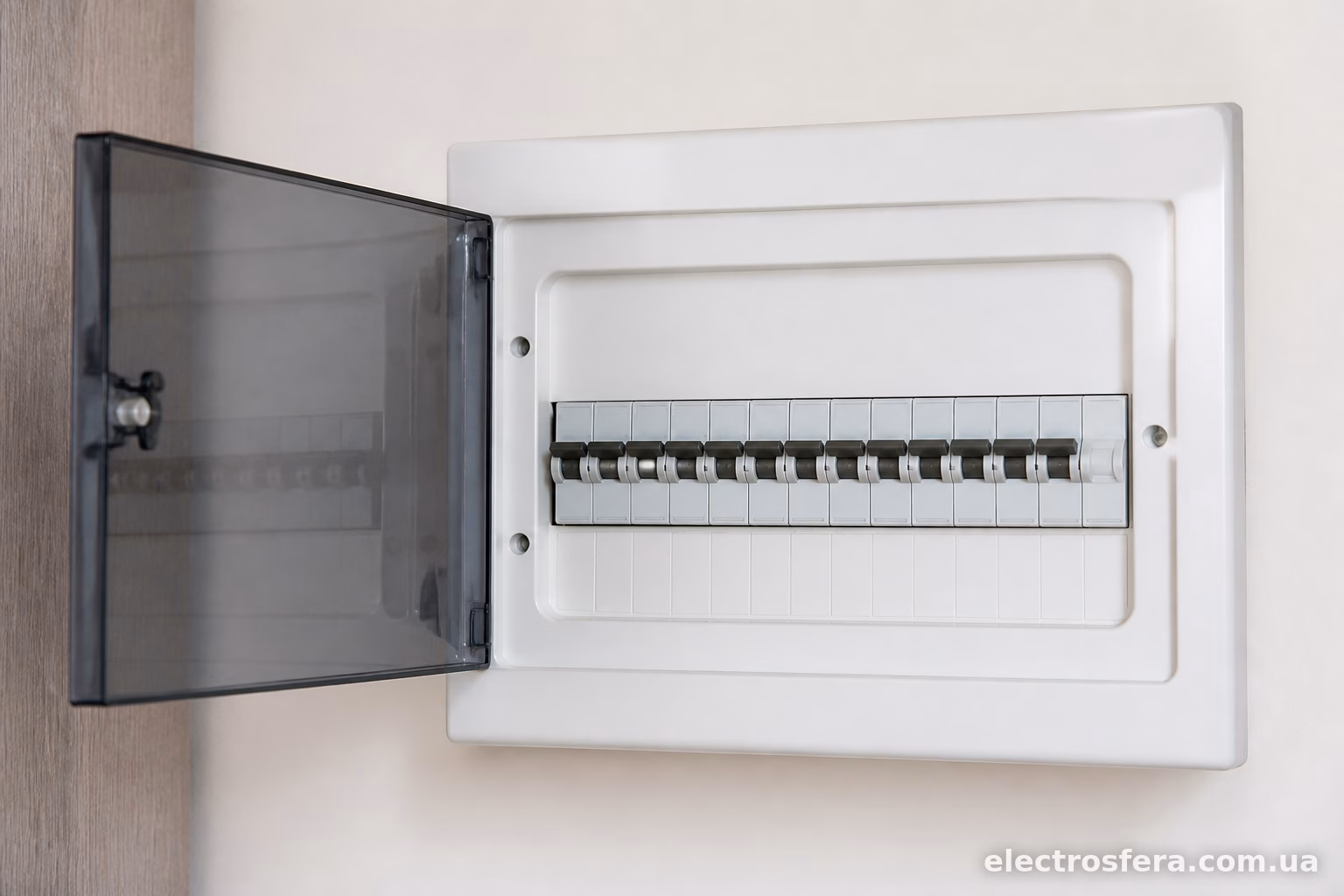

Коли варто брати більше модулів одразу
Якщо плануєте:
- ділити квартиру на кімнати з окремими автоматами на кожну (а не одна група на все освітлення);
- ставити окремі УЗО чи диференційні автомати на кожну вологу зону (ванна, кухня, балкон);
- підключати потужну техніку типу електричної плити, бойлера великого об’єму, кондиціонера;
- в майбутньому розширювати мережу (гараж, прибудова, друга черга будівництва).
— тоді краще одразу закладатись на 18 або 24 модулі. Різниця в ціні між щитом на 12 і 24 модулі не критична, а от переробляти готову розводку — це і час, і гроші, і зайвий стрес.
Практичний приклад комплектації
Розглянемо реальну ситуацію: однокімнатна квартира, електроплита відсутня (готують на газу), є бойлер на 80 літрів. Комплектація щита на 12 модулів:
Вступний двополюсний автомат С25 — 2 модулі. Загальне УЗО 40А/30мА — 2 модулі. Автомат на освітлення С10 — 1 модуль. Автомат на розетки в кімнаті С16 — 1 модуль. Автомат на кухню С16 — 1 модуль. Диференційний автомат на санвузол і бойлер С20/30мА — 2 модулі. Реле напруги — 2-3 модулі залежно від виробника (наприклад, у деяких моделей EKF чи РН-118 ширина складає рівно 2 модулі, в інших — 3).
Разом виходить 11-12 модулів — щит заповнений практично повністю, без запасу. Це нормальний робочий варіант для такої квартири, але додати щось згодом вже не вийде без заміни корпусу або встановлення додаткового бокса поруч.
Щит на 12 модулів — це рішення для тих, у кого навантаження помірне і не планується суттєвих змін найближчими роками. Для квартири без потужної техніки, дачі, гаража чи невеликого офісу цього формату цілком достатньо. Але якщо є сумніви щодо майбутнього розширення мережі — краще одразу дивитись у бік щитів більшої місткості, бо переробка готової електрики завжди виходить дорожчою і клопітнішою, ніж закладений одразу запас.
