Як автоматично вмикати світло в сутінках

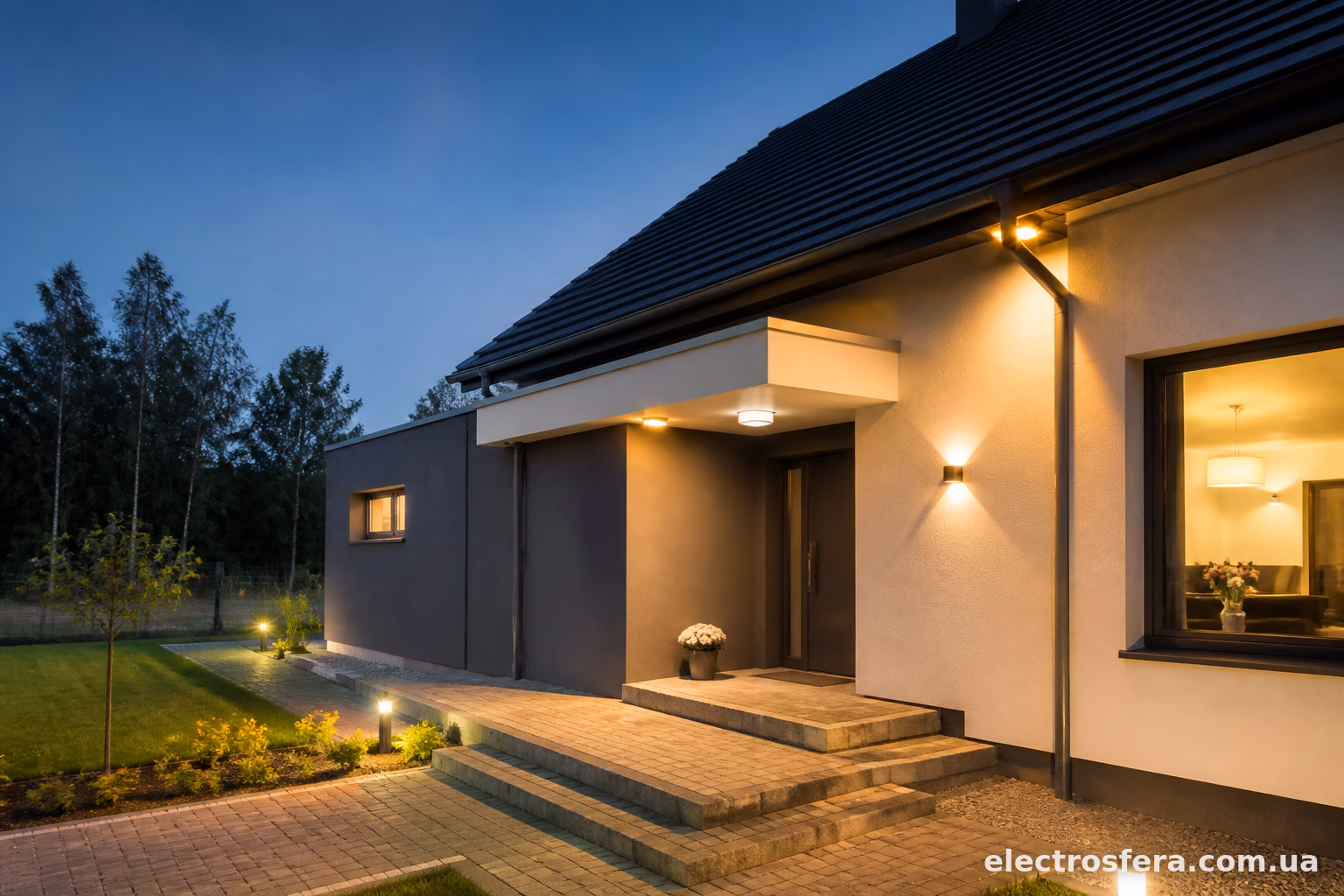

Найпростіший спосіб — поставити фотореле. Це маленький пристрій, який реагує на рівень освітленості і сам замикає або розмикає контакт живлення. Стемніло — лампа увімкнулась, розвиднілось — вимкнулась. Ніяких таймерів, ніяких смартфонів, нічого крутити руками щовечора. Працює це на дачі, на ганку приватного будинку, у дворі, на парковці, іноді навіть у під’їздах — там, де потрібно, щоб світло вмикалось саме тоді, коли природного освітлення стає мало, а не за розкладом.

Але фотореле — не єдиний варіант. Є ще реле часу з фотодатчиком, розумні вимикачі з Wi-Fi та навіть контактори з датчиком освітленості на вході керуючого кола. Розберемо, що коли ставити і як це все підключається.

Що таке фотореле і як воно працює

Всередині корпусу — фоторезистор або фотодіод, який змінює опір залежно від кількості світла. Коли освітленість падає нижче заданого порогу, електроніка всередині реле замикає контакт і подає напругу на навантаження. Простими словами: датчик “бачить”, що стемніло, і командує — вмикай.

У більшості побутових моделей є регулятор чутливості (крутилка на корпусі, часто позначена Lux або просто стрілкою від сонця до місяця). Виставляєш поріг — і реле реагує саме на той рівень сутінків, який тобі потрібен. Комусь треба, щоб лампа загорялась вже о шостій вечора взимку, а комусь — тільки коли зовсім темно.

Є два типи виконання:

вбудовуваний модуль на DIN-рейку — ставиться прямо в електрощит, а винесений датчик кріпиться на вулиці, зазвичай під дахом чи козирком, подалі від прямого світла лампи, яку він же й вмикає (інакше буде постійне блимання — світло увімкнулось, датчик побачив своє ж освітлення, вимкнулось, знову стемніло для нього — і по колу);

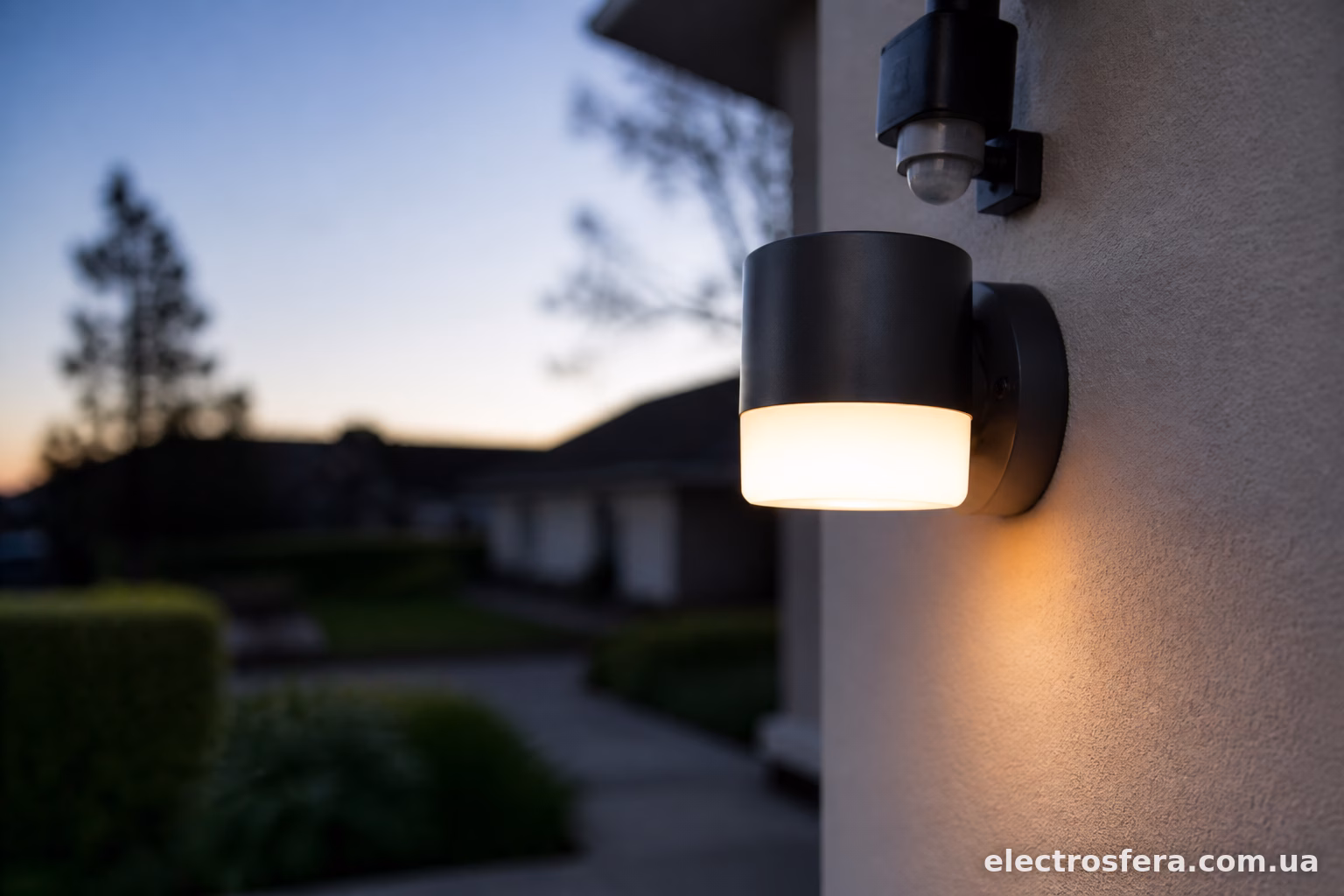

моноблочний варіант — все в одному корпусі, датчик і реле разом, кріпиться просто на стіну зовні, зручно для гаража чи невеликого ганку, де тягнути окремий провід до датчика немає сенсу.

Підключення фотореле — базова схема

Тут все доволі просто, навіть якщо раніше з електрикою справ не мали особливо.

Фотореле вмикається послідовно в розрив фазного проводу, що йде до лампи або групи світильників. Живлення 220В подається на клеми L і N реле, а вихід L1 (або “навантаження”) йде вже на лампу. Нейтраль на світильник підключається напряму, минаючи реле.

Якщо модель на DIN-рейку — виносний датчик підключається окремим двожильним екранованим кабелем, зазвичай не довшим за 20-30 метрів (перевіряйте паспорт конкретної моделі, у деяких виробників обмеження менші). Кабель тягнеться з щита назовні, датчик кріпиться у місці з природним освітленням, без затінення деревами чи козирком сусіднього будинку.

Важливий момент — навантаження. Дешеві фотореле розраховані на 6-10А, це орієнтовно 1300-2200 Вт для звичайних ламп розжарювання. Але якщо у вас потужні прожектори або декілька груп освітлення, реле саме по собі може не витягнути таке навантаження напряму. У такому випадку фотореле керує не лампою, а котушкою контактора, а вже контактор комутує основне навантаження. Схема стає трохи складнішою, зате надійною і без ризику спалити контакти реле вже за перший сезон.

Фотореле + реле часу — комбінований варіант

Іноді просто “вмикати в сутінках” недостатньо. Хочеться, щоб освітлення працювало, скажімо, з заходу сонця до опівночі, а потім вимикалось — навіщо світити всю ніч, якщо ніхто не ходить.

Тут на допомогу приходить зв’язка фотореле і реле часу (таймера). Фотореле дає команду “стемніло, можна вмикати”, а таймер відраховує заданий інтервал і потім розмикає коло незалежно від рівня освітленості. Вранці, коли розвидняється, фотореле все одно розімкне лінію, навіть якщо таймер цього не встиг зробити.

Практично це реалізується так: фотореле стоїть першим у ланцюжку і подає живлення на таймер, а вже таймер комутує саме навантаження за своєю програмою. Виходить гнучка система — і від темряви залежить, і за розкладом працює.

Розумні рішення — вимикачі та реле з Wi-Fi

Якщо хочеться більше контролю — є розумні реле та вимикачі, які підключаються до додатку на смартфоні. Там можна виставити не просто “стемніло — увімкнути”, а прив’язати спрацювання до реального часу заходу сонця у вашому місті (додаток сам підтягує ці дані з геолокації), додати затримку, налаштувати різні сценарії на будні і вихідні, керувати з телефону вручну, якщо треба.

Мінус такого рішення — залежність від Wi-Fi та електроніки складнішого рівня. Якщо пропав інтернет або збився роутер, деякі моделі просто перестають виконувати автоматичні сценарії, поки зв’язок не відновиться (хоча є моделі з локальною логікою, які продовжують працювати навіть без мережі — це варто уточнювати перед покупкою).

Для дачі, де інтернету взагалі може не бути, простіше і надійніше звичайне фотореле без жодних смарт-функцій. Воно просто працює, роками, без прошивок і оновлень додатку.

На що дивитись при виборі фотореле

Кілька практичних моментів, які часто ігнорують, а потім дивуються, чому обладнання не служить довго:

Ступінь захисту (IP). Для вуличного встановлення датчика потрібен мінімум IP54, а краще IP65 — щоб дощ і сніг не заважали роботі. Сам блок реле, якщо стоїть у щиті, може мати нижчий клас захисту, там усе одно сухо і чисто.
Діапазон робочих температур. Для морозних зим варто дивитись на моделі, розраховані хоча б до -25°С, а краще до -40°С — літня побутова електроніка взимку на морозі просто відмовляється коректно спрацьовувати.
Регулювання порогу спрацювання (Lux). Чим ширший діапазон налаштування, тим точніше можна підлаштувати під конкретне місце — двір з ліхтарями сусідів, наприклад, вимагає вищого порогу чутливості, інакше лампа просто не вимкнеться взагалі.
Максимальний струм навантаження. Завжди беріть з запасом, а не впритул до розрахункового споживання.
Наявність затримки вимкнення/увімкнення. Деякі моделі мають невелику затримку в кілька секунд, щоб уникнути хибних спрацювань від фар авто чи блискавки під час грози.

Типові проблеми та як їх уникнути

Найчастіша скарга — лампа блимає ввечері, то вмикається, то гасне. Це майже завжди про неправильне розташування датчика: він бачить світло від самої лампи, яку вмикає. Рішення просте — перенести датчик подалі або встановити козирок, що затіняє його саме від цього джерела, але не від неба.

Друга поширена проблема — реле не реагує взимку при коротких похмурих днях, коли ніби ще й не темно, а вже дуже похмуро. Тут допомагає підняти чутливість (зменшити поріг Lux), щоб реле реагувало раніше.

Буває, що фотореле вмикається від фар машин, що проїжджають повз. Це вирішується або зменшенням чутливості, або встановленням моделі з часовою затримкою реакції — коротке освітлення фарами просто не встигає викликати спрацювання.

І ще один момент, про який часто забувають — полярність та якість контакту в клемах виносного датчика. Окислений або погано затягнутий контакт дає нестабільну роботу, схожу на несправність самого реле, хоча проблема банально в з’єднанні.

Автоматичне освітлення в сутінках — це не про складну електроніку, а про правильно підібраний компонент під конкретну задачу. Для простого ганку вистачить звичайного моноблочного фотореле за пару сотень гривень. Для складнішої системи з розкладом і потужним навантаженням — зв’язка фотореле, реле часу і контактора. А якщо хочеться керувати всім з телефону і мати гнучкі сценарії — розумні реле з додатком. Головне — правильно розташувати датчик, взяти запас по струму і не забувати про клас захисту для вуличного монтажу.
