Як підключити два датчики руху до одного світильника

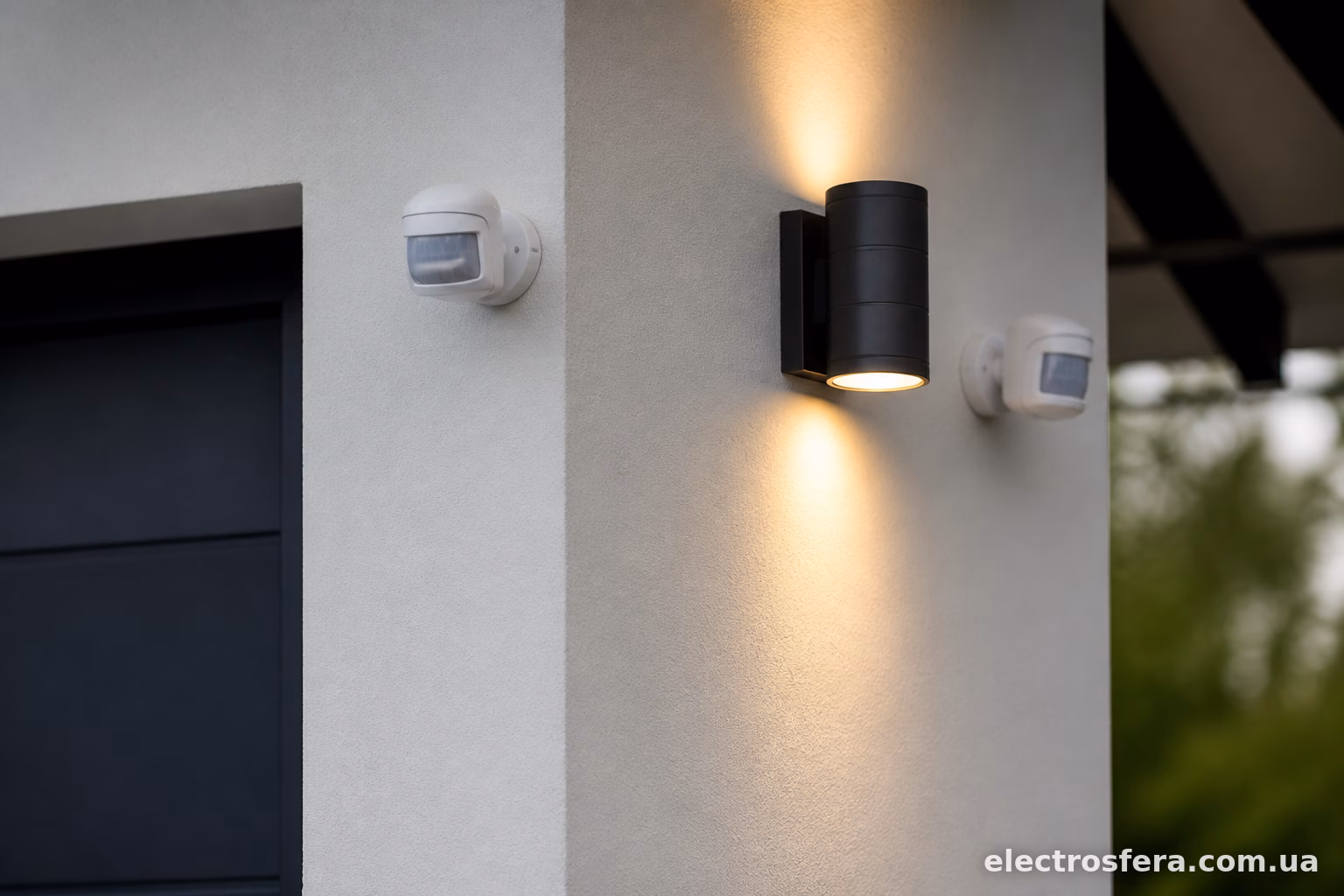

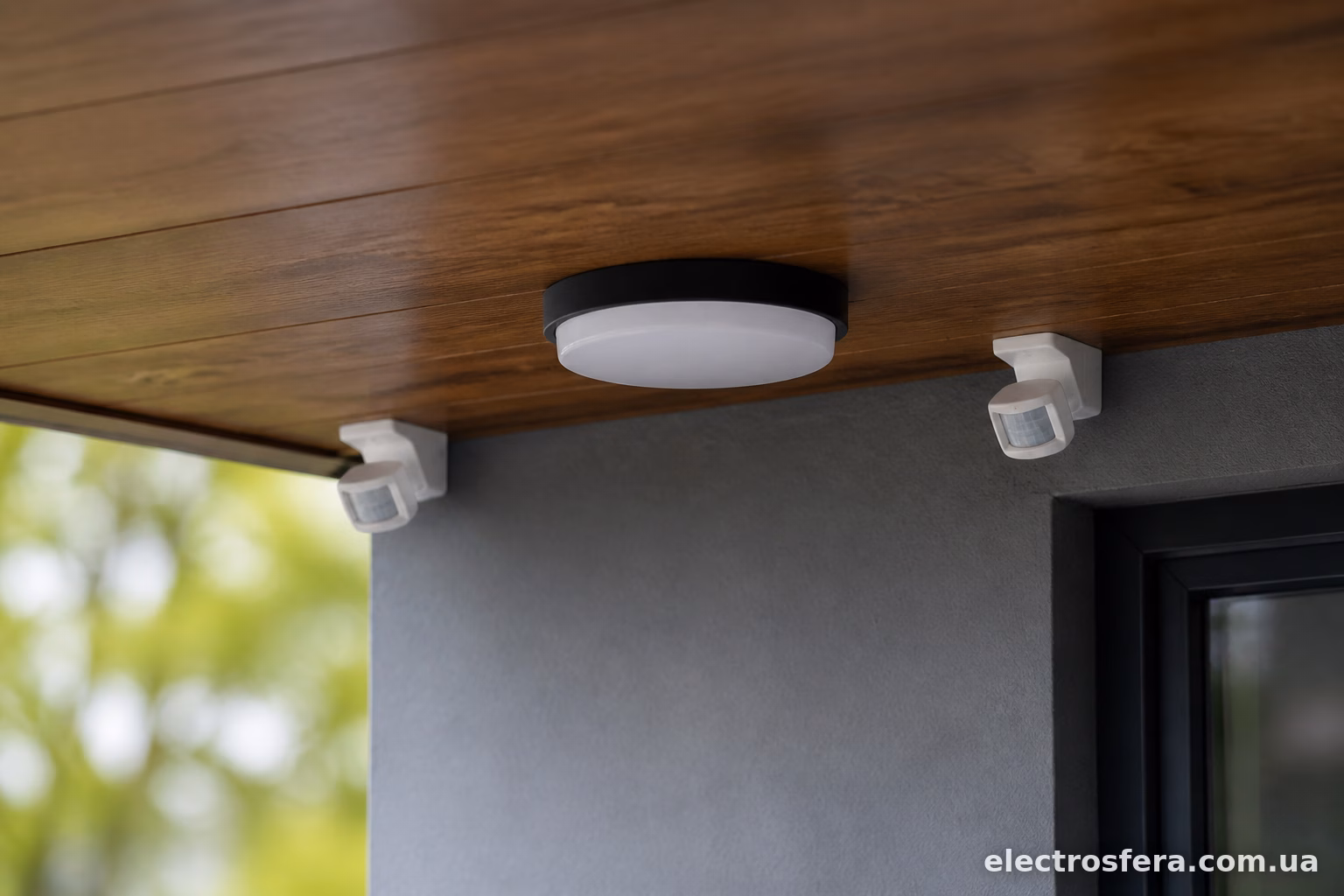

Два датчики руху на один світильник — це звичайна задача, коли потрібно перекрити мертві зони. Наприклад, коридор з поворотом або довгий прохід у гаражі, де один датчик просто не бачить весь простір. Рішення просте: датчики руху підключаються паралельно, і будь-який з них, спрацювавши, вмикає світло. Різниця лише в нюансах — і саме на них варто зупинитись детальніше.

Принцип роботи паралельної схеми

Датчик руху — це, по суті, автоматичний вимикач з фотоелементом та інфрачервоним сенсором. У нього три контакти: фаза, нуль і вихід на навантаження (світильник). Коли він фіксує рух, внутрішнє реле замикає коло, і фаза йде далі на лампу.

Якщо взяти два таких датчики й підключити їх паралельно по виходу, вийде проста логіка «АБО»: спрацював перший — світло увімкнулось, спрацював другий — так само. Обидва мають однаковий доступ до навантаження, і жоден не заважає іншому.

Це найпоширеніший спосіб, і в 90% випадків саме він і потрібен.

Схема підключення крок за кроком

Перед роботою знеструмте лінію на щитку — це не обговорюється, навіть якщо здається, що «зараз швидко зроблю».

Фазу з автомата заводимо на клему L обох датчиків одночасно (розгалужуємо в розподільній коробці або через клемну колодку).
Нуль так само розводимо на N кожного датчика.
Виходи датчиків (зазвичай позначені як L’ або “нагрузка”) з’єднуємо між собою і ведуть одним проводом на фазний контакт світильника.
Нуль на світильник йде окремо, напряму від загальної нульової шини, минаючи датчики.

Важливий момент: заземлення, якщо світильник металевий, підключається окремо і не має жодного стосунку до логіки датчиків.

По суті, кожен датчик працює як окремий вимикач, підключений паралельно другому. Уявіть два звичайні вимикачі на одну лампочку в коридорі з двома входами — принцип той самий, тільки замість руки їх “натискає” рух.

Що з навантаженням і потужністю

Тут є нюанс, про який часто забувають. Датчики руху розраховані на певну максимальну потужність навантаження — зазвичай 800-1200 Вт для ламп розжарювання, менше для LED через специфіку пускових струмів. Коли підключаєте два датчики на один світильник, потужність лампи не підсумовується і не ділиться — кожен датчик по черзі бере на себе повне навантаження в момент спрацювання.

Тобто якщо світильник на 60 Вт, обидва датчики спокійно з ним впораються. А от якщо мова про потужний прожектор на 500 Вт, варто перевірити паспортні характеристики кожного датчика окремо — раптом один із них слабший.

Проблема одночасного спрацювання

Ось де починається цікаве. Якщо обидва датчики дивляться в одну зону і одночасно фіксують рух, а потім один з них “відпускає” раніше (у нього менша витримка часу), світло може почати блимати або вимикатись передчасно.

Причина в тому, що кожен датчик має власний внутрішній таймер витримки. Умовно: датчик А тримає світло 5 хвилин після останнього руху, датчик Б — 3 хвилини. Людина пройшла, обидва спрацювали, а потім Б відключається через 3 хвилини і фізично розриває своє коло. Але оскільки датчик А ще тримає своє коло замкненим, світло не гасне — воно продовжує горіти, бо схема паралельна і достатньо одного замкненого контакту.

Проблема виникає, якщо в датчиків різна логіка роботи — наприклад, один з них має функцію “примусового вимкнення” через реле, а не просто розмикання контакту. Такі моделі трапляються рідко, але перед покупкою краще уточнити в характеристиках, чи це звичайний нормально розімкнений контакт на виході.

Коли варто ставити однакові моделі датчиків

Найпростіший спосіб уникнути головного болю — брати два однакових датчики руху. Так налаштування часу затримки, чутливості та порогу освітленості будуть ідентичні, і поведінка системи стане передбачуваною.

Якщо датчики різні за виробником чи моделлю — це теж працює, головне щоб вихідний контакт у обох був звичайним релейним (нормально розімкнутим), без додаткової електроніки на виході. Це стосується практично всіх бюджетних та середньоцінових датчиків руху, які продаються під торговими марками типу IEK, ЕВРОСВІТЛО, Feron.

Підключення через проміжне реле — коли потрібне

Іноді паралельна схема не підходить. Наприклад, коли навантаження перевищує можливості вбудованого реле датчика, або коли потрібно керувати кількома групами світильників одночасно з двох датчиків.

У такому випадку ставлять проміжне реле (контактор) на 16-25А, а датчики працюють не напряму на лампу, а на котушку керування реле:

Фаза заводиться на датчики так само, паралельно.
Виходи датчиків з’єднуються і йдуть на клему керування реле (А1).
Друга клема котушки (А2) — на нуль.
Силові контакти реле вже комутують основне навантаження — світильники, групу освітлення чи навіть кілька ліній.

Цей варіант зручний ще й тим, що можна поставити реле з витримкою часу (таймером), і тоді не важливо, які параметри виставлені на самих датчиках — головним регулятором стає реле.

Типові помилки при підключенні

Найчастіше люди плутають вихід датчика з нулем — і тоді світильник просто не працює або постійно горить на повну, ігноруючи рух. Друга поширена помилка — забувають, що в датчика є мінімальний поріг освітленості (люкс), і якщо обидва прилади виставлені на “день”, вночі вони можуть не реагувати взагалі, бо чутливість занижена невірно.

Ще один момент — розташування. Якщо два датчики дивляться один на одного через приміщення, іноді їхні інфрачервоні сенсори можуть “бачити” один одного при спрацюванні реле (рідкісний випадок, але трапляється з дешевими моделями через наведення). Рішення — рознести датчики фізично подалі або розвернути кути огляду.

Практичні поради з налаштування

Після монтажу обов’язково відрегулюйте на кожному датчику окремо:

час затримки вимкнення (time) — щоб не блимало при короткому проході;
чутливість (sens) — особливо якщо поруч дерева, які гойдаються від вітру, або траса з машинами;
поріг освітленості (lux) — щоб датчик не спрацьовував удень, коли й так світло.

Якщо один датчик стоїть на вулиці, а другий — у приміщенні (наприклад, ганок і коридор), налаштування будуть суттєво різнитись через різні умови освітлення. Це нормально, головне щоб логіка АБО спрацьовувала коректно для кожного індивідуально.

Два датчики на один світильник — задача, яка вирішується за 20 хвилин, якщо розуміти логіку паралельного з’єднання. Головне — не плутати фазу з виходом, перевірити потужність навантаження під характеристики датчиків і, якщо є сумніви щодо різних моделей, краще перестрахуватись і поставити проміжне реле. Тоді система буде працювати стабільно роками, незалежно від того, які саме датчики стоять по обидва боки коридору.
