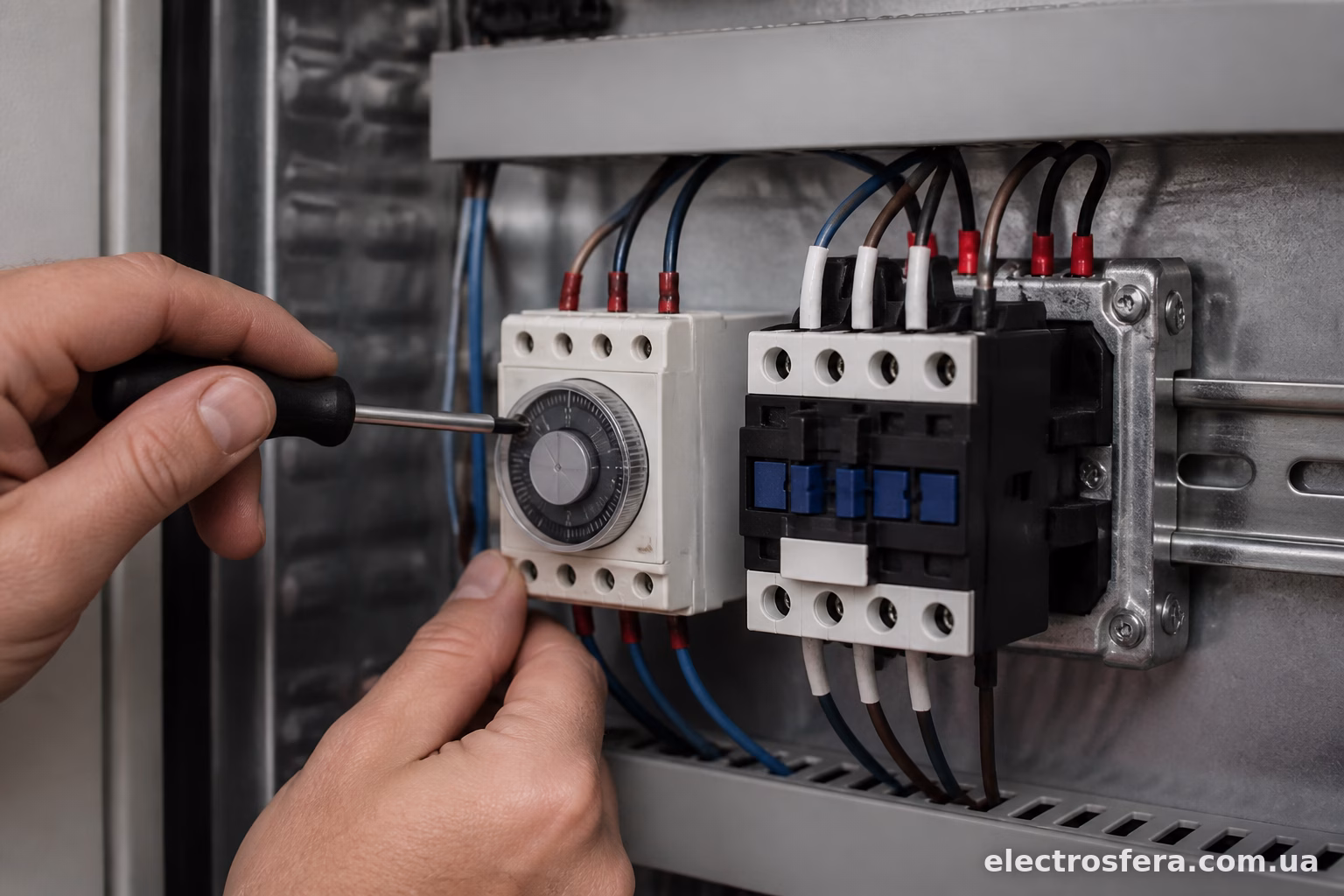

Таймер сам по собі струм не комутує — він розрахований на невеликі навантаження, максимум кілька ампер. Тому коли треба керувати потужним споживачем: насосом, групою освітлення, вентиляцією в теплиці — таймер підключають не напряму до навантаження, а до котушки контактора. А вже контактор своїми силовими контактами вмикає і вимикає основне обладнання. Схема проста, але має нюанси, про які варто знати заздалегідь, щоб не спалити котушку і не влаштувати коротке замикання на щиті.
Навіщо взагалі така зв’язка
Уявіть вуличне освітлення на 5 кВт або поливальну систему з насосом на 2,2 кВт. Звичайний таймер, навіть побутовий розетковий, витримає максимум 10-16 А активного навантаження, і то не завжди довго. Якщо через нього постійно проганяти великий струм, контакти таймера обгорають за кілька місяців, і він виходить з ладу.
Контактор же розрахований саме на комутацію потужних кіл — є моделі на 25, 40, 63, 95 А і більше. Логіка проста: таймер бере на себе лише керуючий сигнал (котушка контактора споживає мізерний струм, зазвичай до 0,1-0,3 А), а сам контактор бере на себе основне навантаження. Таймер працює як мозок, контактор — як м’язи.

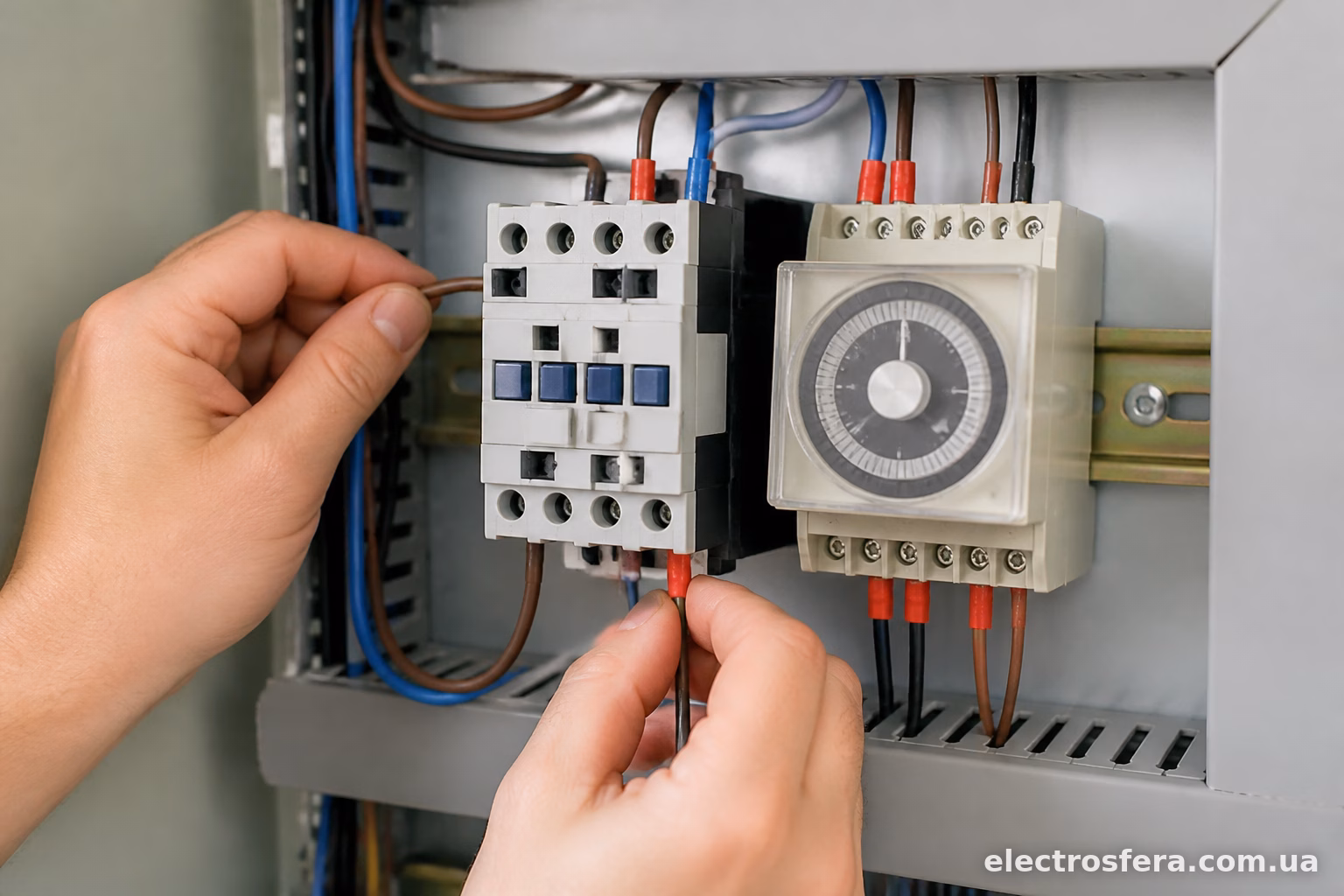

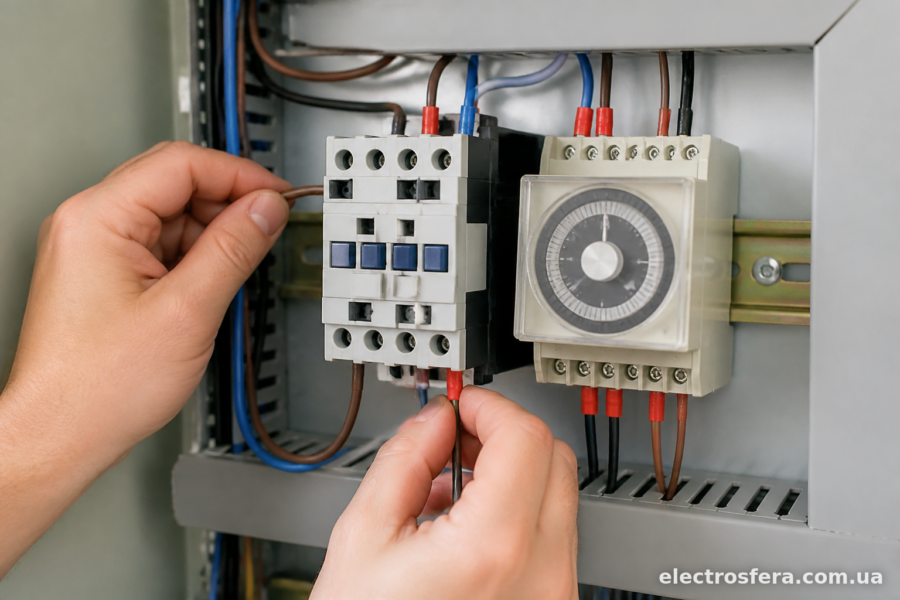

Які таймери підходять для цієї схеми
Тут варіантів достатньо, і вибір залежить від задачі.
Механічні таймери (наприклад, з обертовим диском і штифтами) — прості, надійні, але дають лише повторювані інтервали на добу. Годяться для освітлення під’їзду чи вивіски.
Електронні програмовані таймери типу TR-621, ЕТ-1, ORNO OR-CR-231 — дозволяють задавати кілька програм на тиждень, різні дні окремо. Зручно для вентиляції чи поливу з різними режимами в будні та вихідні.
Астрономічні реле часу (Finder 12.71, Legrand з астротаймером) самі розраховують схід і захід сонця для вашого регіону і вмикають освітлення без прив’язки до фіксованого часу — взимку раніше, влітку пізніше. Дуже зручно для вуличного освітлення, не треба щомісяця підлаштовувати графік вручну.
Циклічні таймери (типу ANLY AH3-3) вмикають/вимикають через задані інтервали — секунди чи хвилини. Використовують для дренажних насосів, аераторів, деяких промислових процесів.
Головне при виборі — перевірити, на скільки ампер розрахований вихідний контакт таймера. Для керування котушкою контактора практично будь-який таймер підійде, бо струм там мінімальний.
Схема підключення: логіка роботи
Суть схеми зводиться до трьох ланок:
Живлення → таймер → котушка контактора → котушка замикає силові контакти → навантаження отримує живлення напряму від мережі (не через таймер).
Тобто таймер стоїть у розриві кола живлення котушки А1-А2 контактора, а не в розриві силового кола. Це принципово важлива річ, яку часто плутають новачки — намагаються завести через таймер весь силовий провід на навантаження, і потім дивуються, чому таймер горить.

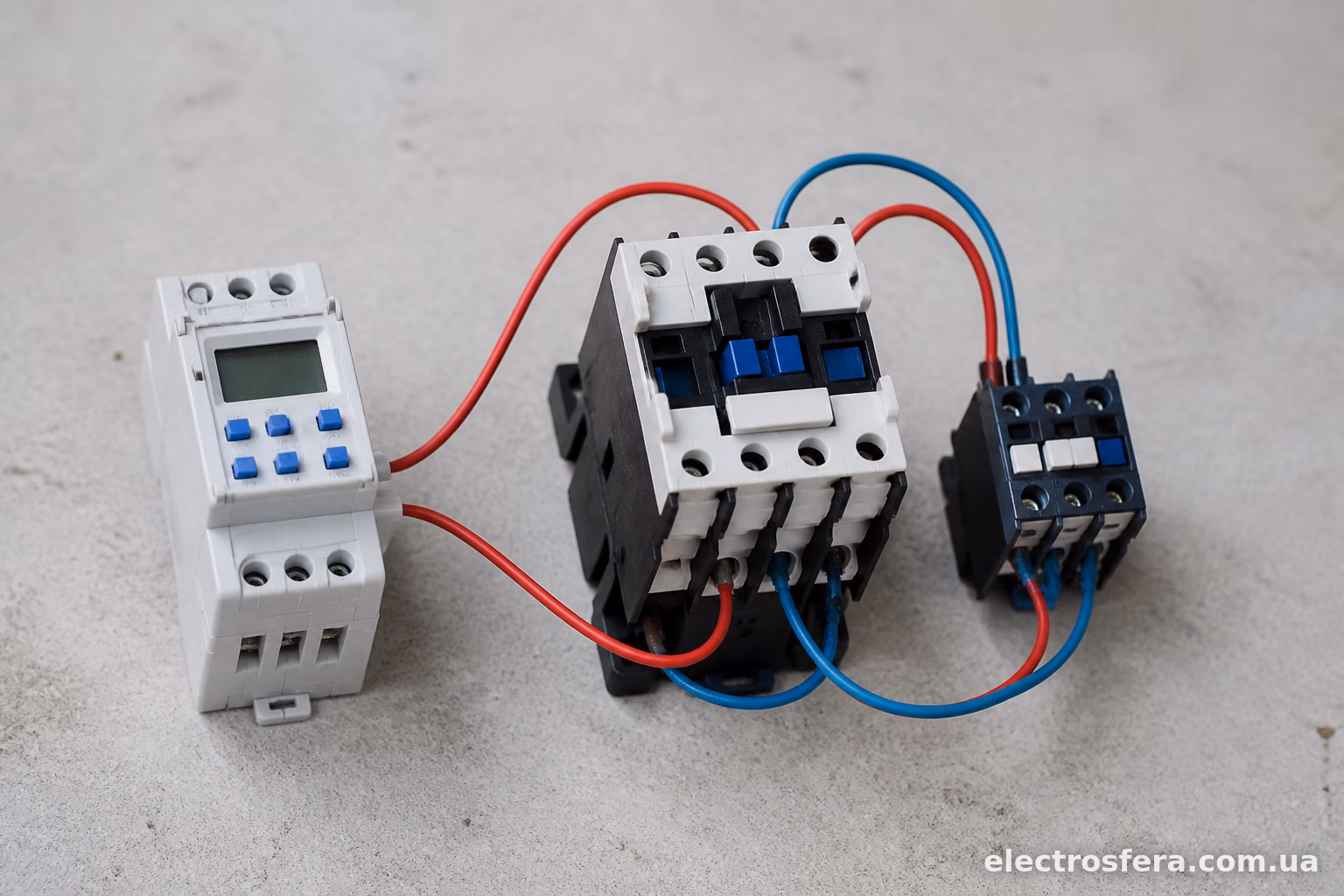

Покрокове підключення
Спочатку знеструмте щит — витягніть автомат, який живить цю ділянку, і перевірте індикатором, що напруги немає.
Далі визначте котушку контактора. У більшості контакторів (Schneider, ABB, IEK, EKF) вона позначена як А1 і А2. Напруга котушки буває 220В або 24В, це важливо звірити з паспортом виробу — якщо переплутати і подати 220В на 24-вольтову котушку, вона згорить майже миттєво.
Підключення виглядає так:
- Фазний провід з автомата йде на вхід таймера (клема живлення таймера, зазвичай позначена L або “вхід”).
- Вихід таймера (клема “вихід” або NO-контакт) з’єднується з А1 котушки контактора.
- А2 котушки з’єднується з нулем (N).
- Окремо, паралельно до цієї гілки, силові контакти контактора (позначені зазвичай 1-2, 3-4, 5-6 для трифазного або L1-T1 для однофазного) підключають безпосередньо до фази, що йде на навантаження, а не через таймер.
Якщо навантаження трифазне (наприклад, насос на 380В), то через контактор комутують усі три фази одразу, а таймер керує лише котушкою, яка запускає механізм.
Багато електронних таймерів мають окремий блок живлення (потребують 220В на власну роботу) і окремо — вихідний контакт (сухий контакт, реле). У такому разі схема трохи ускладнюється: живлення таймера йде окремо, а вихідне реле таймера просто розмикає/замикає коло котушки контактора, як звичайний вимикач.
Приклад на конкретному кейсі
Візьмемо типову ситуацію — вуличне освітлення двору на 3 кВт (шість прожекторів по 500 Вт). Ставимо астрономічний таймер Finder 12.71 і контактор на 25А, наприклад IEK КМИ-22510.
Живлення 220В заводимо на вхід таймера. Вихід таймера (клеми 15-16 чи 15-18 залежно від моделі) підключаємо на А1 контактора. А2 — на нуль. Силові контакти контактора (1-2 для однофазної схеми) розриваємо фазу, що йде на групу прожекторів. Настроюємо на таймері координати міста або просто зсув відносно сходу/заходу сонця — і система сама вмикає світло з настанням темряви, вимикає вранці.
Різниця в порівнянні зі звичайним реле часу без контактора — тут таймер взагалі не бачить великого струму, він лише клацає малопотужним реле, а всю “важку роботу” виконує контактор. Ресурс такої системи набагато вищий.

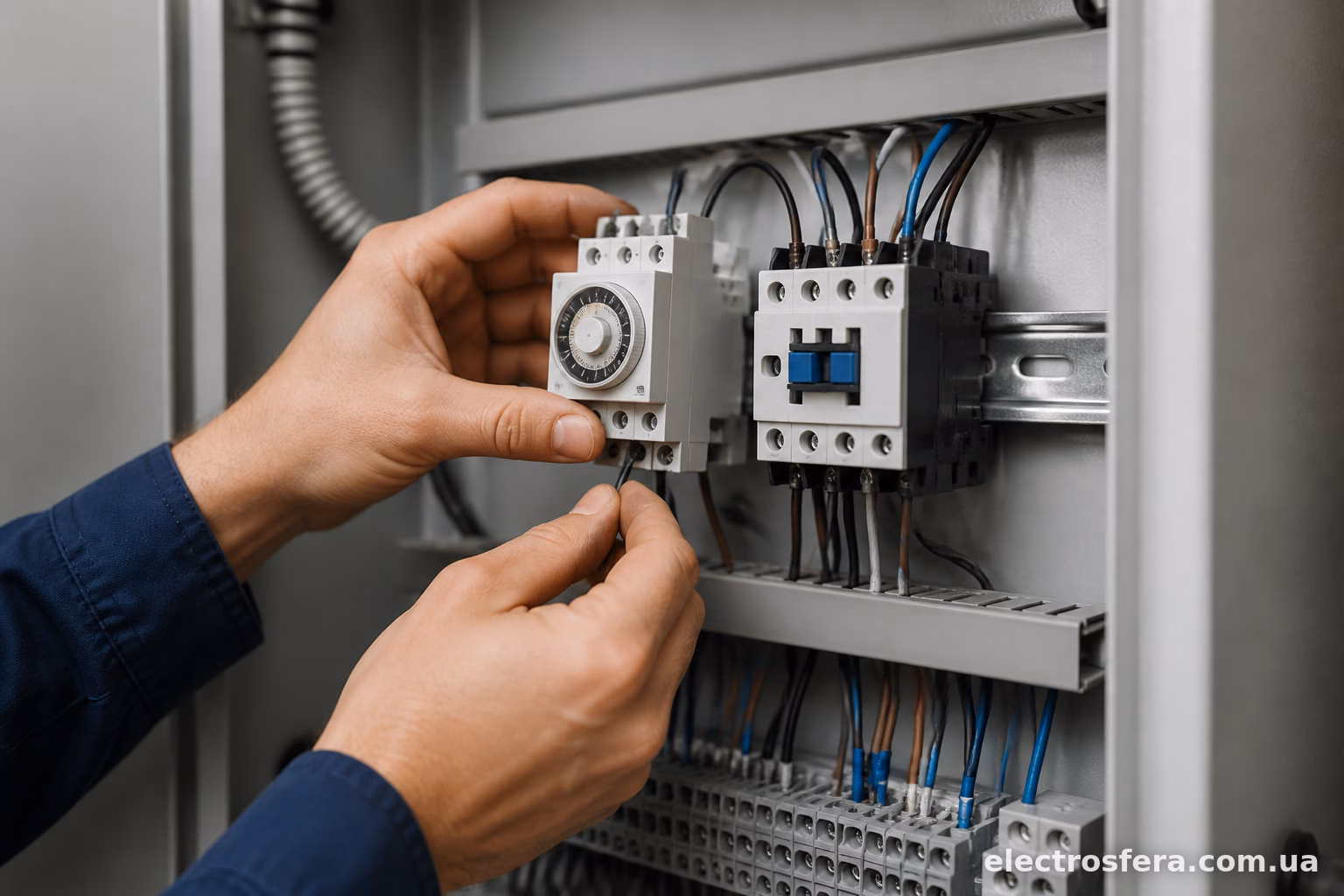

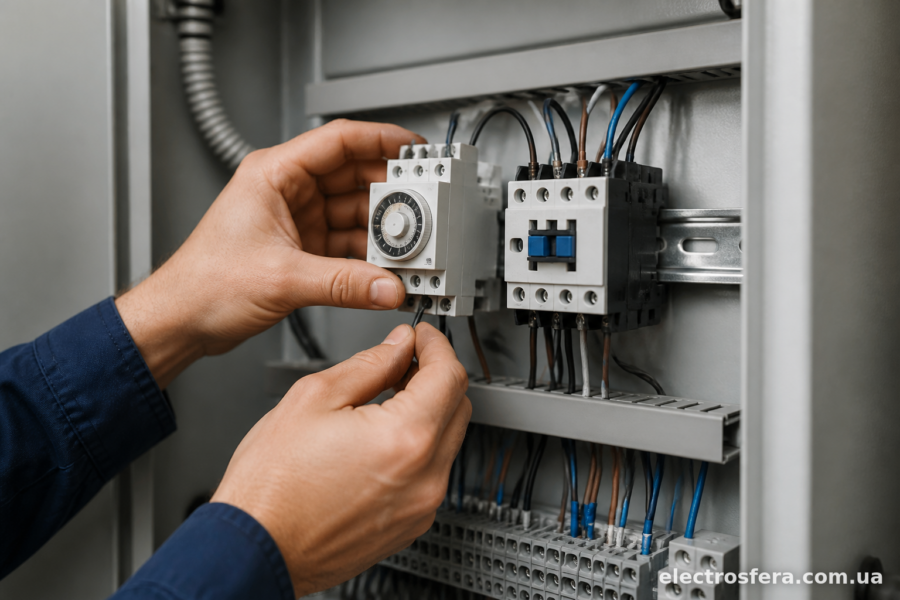

Типові помилки при підключенні
Найчастіша помилка — новачки заводять фазу для навантаження прямо через контакти таймера, ігноруючи контактор взагалі, а потім дивуються перегріву і оплавленню клем. Другий за поширеністю косяк — переплутана напруга котушки (24В замість 220В або навпаки), контактор просто не спрацьовує або миттєво виходить з ладу.
Ще один момент, про який часто забувають — полярність не має значення для котушки змінного струму (А1/А2 можна міняти місцями), а от для деяких електронних таймерів із власним блоком живлення важливо не переплутати фазу і нуль на вході, інакше пристрій просто не запуститься або видасть помилку.
Також варто перевіряти переріз проводу для силового кола окремо від кола керування. Керуючий провід до котушки може бути тонким (0,75-1,5 мм²), а силовий провід до навантаження підбирається під реальний струм споживача — тут економити не варто.
Де ще застосовують таку зв’язку
Крім освітлення, схема таймер+контактор часто зустрічається в системах вентиляції теплиць, автоматичному поливі городу чи клумб, керуванні насосними станціями для підйому води, циклічному вмиканні обігрівачів у гаражах чи майстернях, а також в системах підживлення акваріумів чи гідропоніки, де потрібна точна циклічність.
У всіх цих випадках принцип однаковий: малопотужний керуючий елемент (таймер) командує потужним виконавчим (контактор), а той вже безпосередньо працює з навантаженням.
Якщо схема зібрана правильно, працює вона роками без нарікань — контактори не бояться частих циклів, а таймери, звільнені від навантаження, теж служать довше. Головне — не полінуватися звірити напругу котушки і не намагатися заощадити на контакторі, взявши модель “на виріст” за струмом навантаження, а не впритул.
