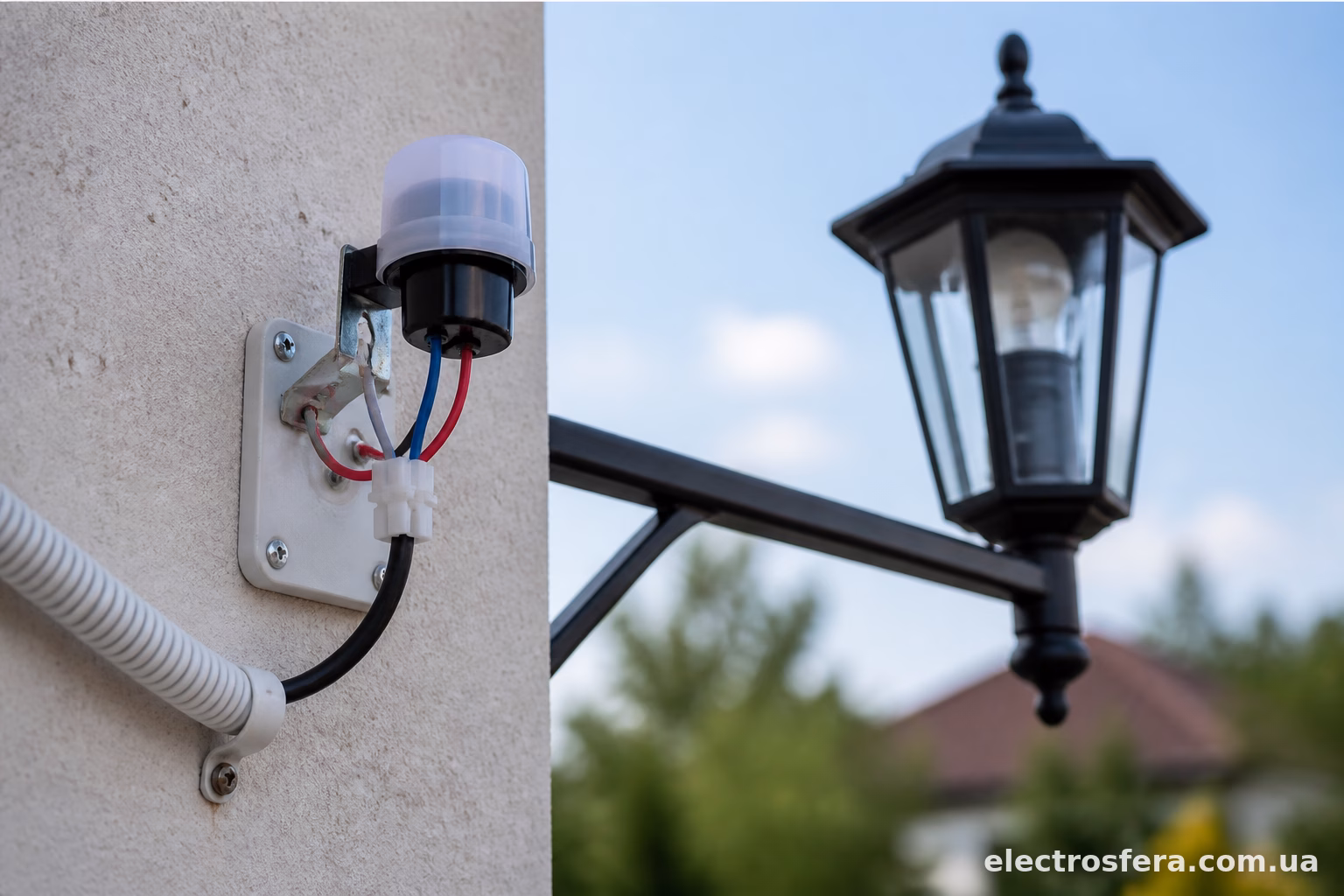

Як підключити фотореле до вуличного освітлення

Фотореле — це маленька коробочка з фотодатчиком, яка сама вмикає світло, коли надворі темніє, і вимикає його вранці. Ставлять їх на вуличні ліхтарі, підсвітку двору, вивіски, паркани з підсвіткою — де завгодно, аби не бігати щовечора до щитка й не крутити автомат вручну. Підключити фотореле нескладно, справляється навіть людина без досвіду в електриці, головне — розуміти, що і куди йде, та не переплутати фазу з нулем.

У цій статті розберемо, як підключити фотореле напряму до ліхтаря, а також через контактор, якщо навантаження велике — наприклад, ціла вулиця ліхтарів чи потужний прожектор.

Що таке фотореле і навіщо воно потрібне

Фотореле (його ще називають сутінковим реле або датчиком освітленості) реагує на рівень природного світла. Всередині корпусу стоїть фоторезистор чи фотодіод, який змінює опір залежно від освітленості. Коли темніє — опір росте, реле спрацьовує і замикає контакти, подаючи живлення на лампу. Вранці, коли світлішає, контакти розмикаються.

Типові моделі, які продаються в українських магазинах: ФР-601 (IEK), ФР-3, Vossloh Schwabe LS 100, e.control.pro FRSL. Різняться максимальним струмом навантаження, ступенем захисту корпуса (IP44, IP65) та способом монтажу — накладні на стіну, вбудовані в патрон лампи чи на DIN-рейку в щиток.

Для звичайного дачного ліхтаря на 60-100 Вт підійде найпростіше фотореле з максимальним струмом 6-10А. Для вуличного освітлення з декількома потужними прожекторами варто брати реле з номіналом 16А або взагалі ставити його як керуючий елемент для контактора.

Принцип підключення — три дроти

У більшості побутових фотореле на корпусі три виводи або три кольорові дроти:

L (фаза, зазвичай коричневий) — приходить від автомата в щитку.
N (нуль, синій) — йде транзитом на лампу.
Load / вихідна фаза (зазвичай чорний або червоний) — це та фаза, яку реле подає на світильник, коли темно.

Логіка проста: вхідна фаза заходить у реле, реле її комутує і випускає вже як вихідну фазу — на лампу. Нуль просто проходить наскрізь, без розриву.

Плутанина найчастіше виникає саме з тим, що люди намагаються розірвати нуль замість фази. Так робити не можна — це не лише порушення правил, а й небезпечно: лампа буде повністю знеструмлена лише з одного боку, і на патроні все одно може бути присутня напруга відносно землі.

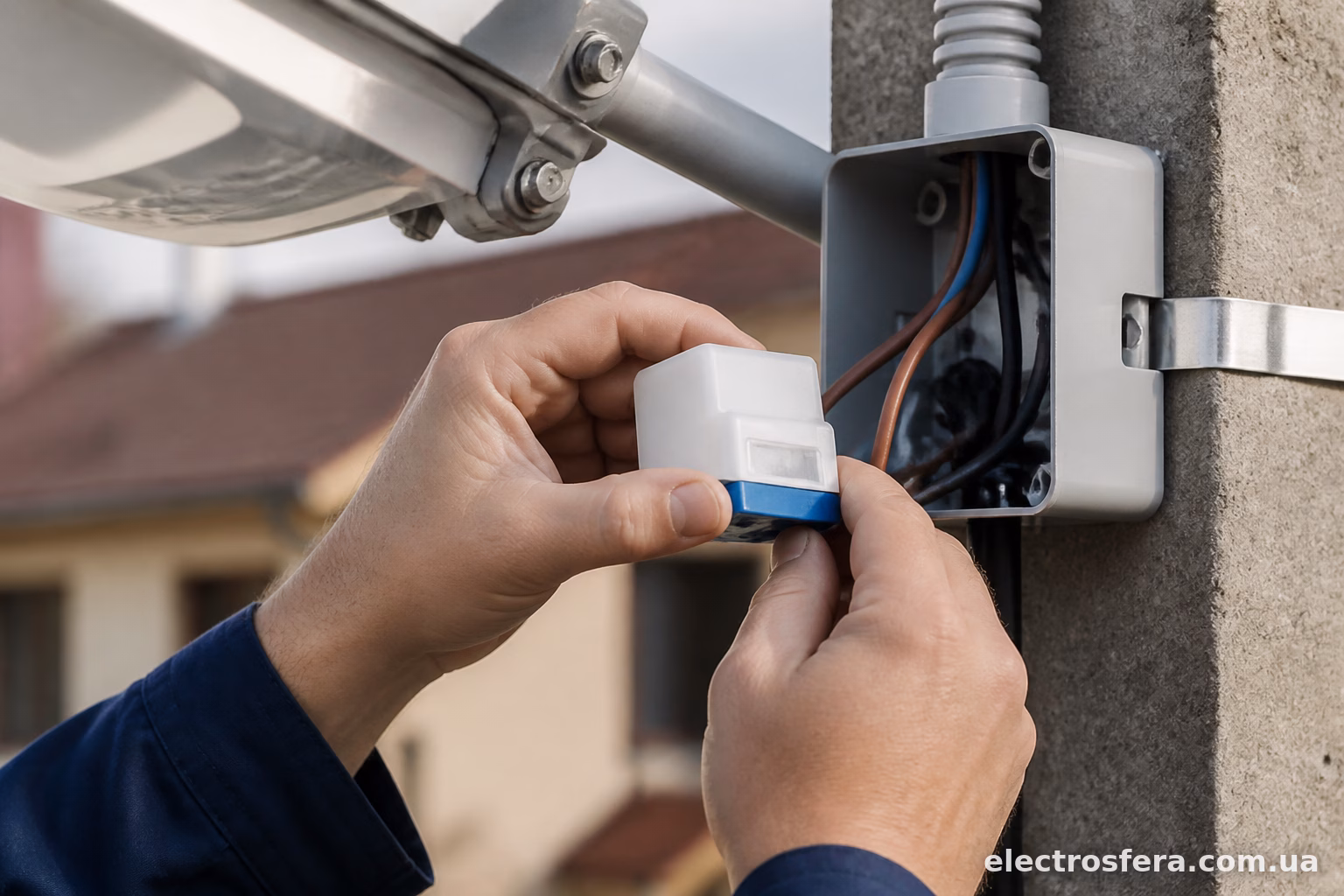

Пряме підключення фотореле до вуличного ліхтаря

Це найпростіший варіант — коли одна-дві лампи невеликої потужності.

Знеструмте лінію на щитку — вимкніть автомат, яким живиться вулична проводка.
Переконайтеся індикаторною викруткою або мультиметром, що напруги немає.
Заведіть фазний провід від автомата на клему L фотореле.
Нульовий провід від щитка з’єднайте з нульовим виводом N на реле (він же йде транзитом до лампи).
Вихідний провід реле (Load) з’єднайте з фазним контактом патрона лампи.
Другий контакт патрона з’єднайте з тим самим нулем.
Закрийте всі з’єднання клемниками або скруткою з подальшою ізоляцією, бажано герметичними гільзами, якщо з’єднання на вулиці.
Увімкніть автомат і перевірте роботу — прикрийте датчик реле рукою або темною тканиною, лампа має загорітися.

Фотореле зазвичай монтують так, щоб датчик дивився на північ або в тінь — щоб пряме сонце не давало хибних спрацювань удень. Якщо повісити його так, що вранці на нього падає сонячне світло під гострим кутом, реле може почати клацати — то вмикатись, то вимикатись протягом кількох хвилин.

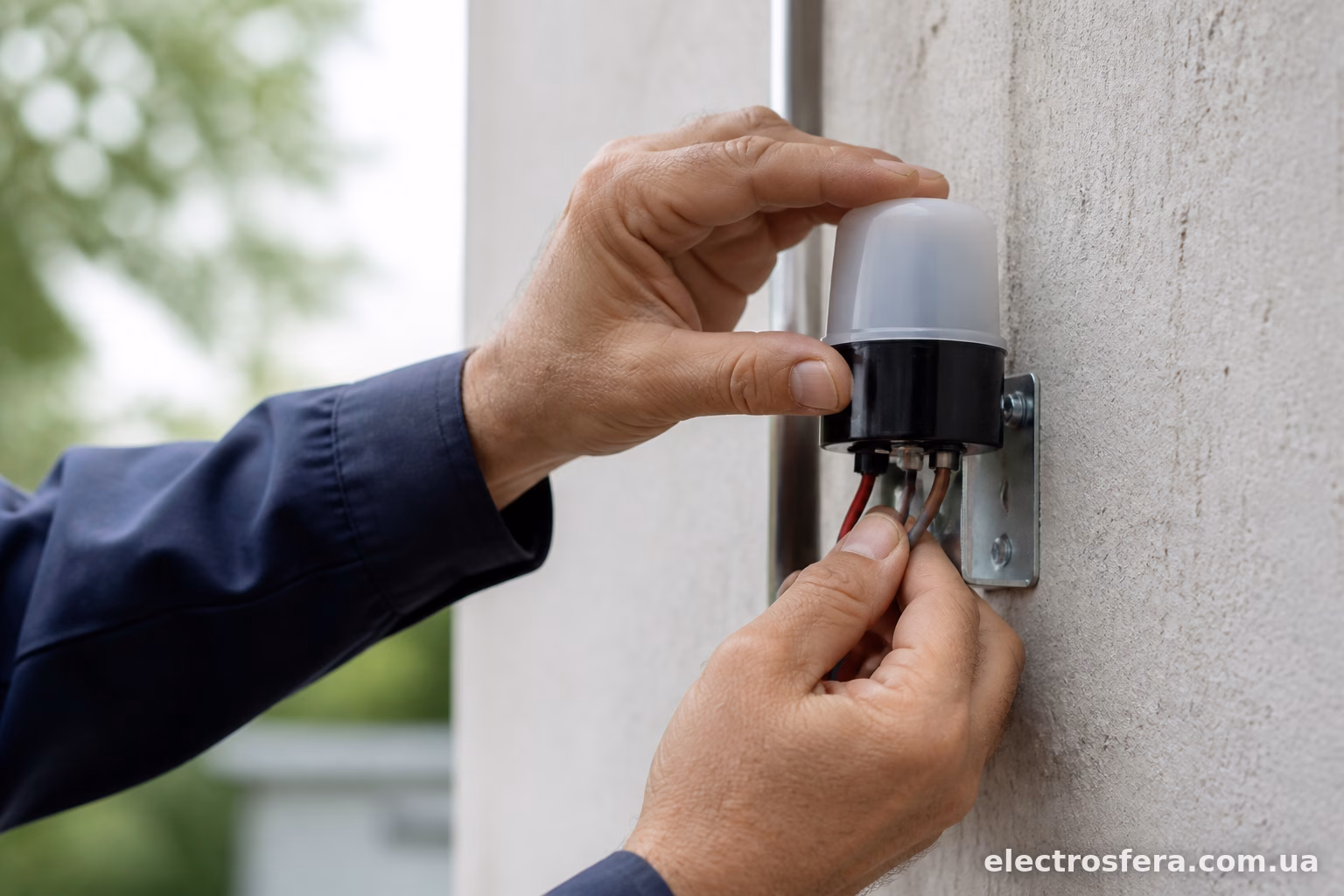

Підключення через контактор — коли навантаження велике

Якщо фотореле розраховане на 10А, а у вас на вулиці десяток ліхтарів по 150 Вт кожен, пряме підключення просто спалить контакти реле. У такому разі фотореле використовують не для комутації самого навантаження, а для керування котушкою контактора.

Схема виглядає так:

Фаза заходить на клему L фотореле.
Нуль транзитом іде на N.
Вихідна фаза з реле (Load) подається на котушку контактора (клема A1).
Друга клема котушки (A2) з’єднується з нулем.
Силові контакти контактора (з боку навантаження) вже комутують всю вуличну лінію освітлення — на них заходить основна фаза й нуль з автомата, а виходить на щиток розподілу ліхтарів.

Тобто фотореле керує лише котушкою контактора, споживаючи мінімальний струм, а сам контактор — умовно ПМЛ-1100 чи Schneider LC1D — тягне всю силову частину. Такий варіант часто ставлять на прибудинкових територіях, стоянках, у дворах багатоповерхівок, де на одну лінію заведено 15-20 світильників.

Плюс цієї схеми — можна легко додати ручний перемикач “авто/ручний режим”, щоб за потреби увімкнути освітлення вдень, наприклад під час аварійних робіт, обходячи фотореле.

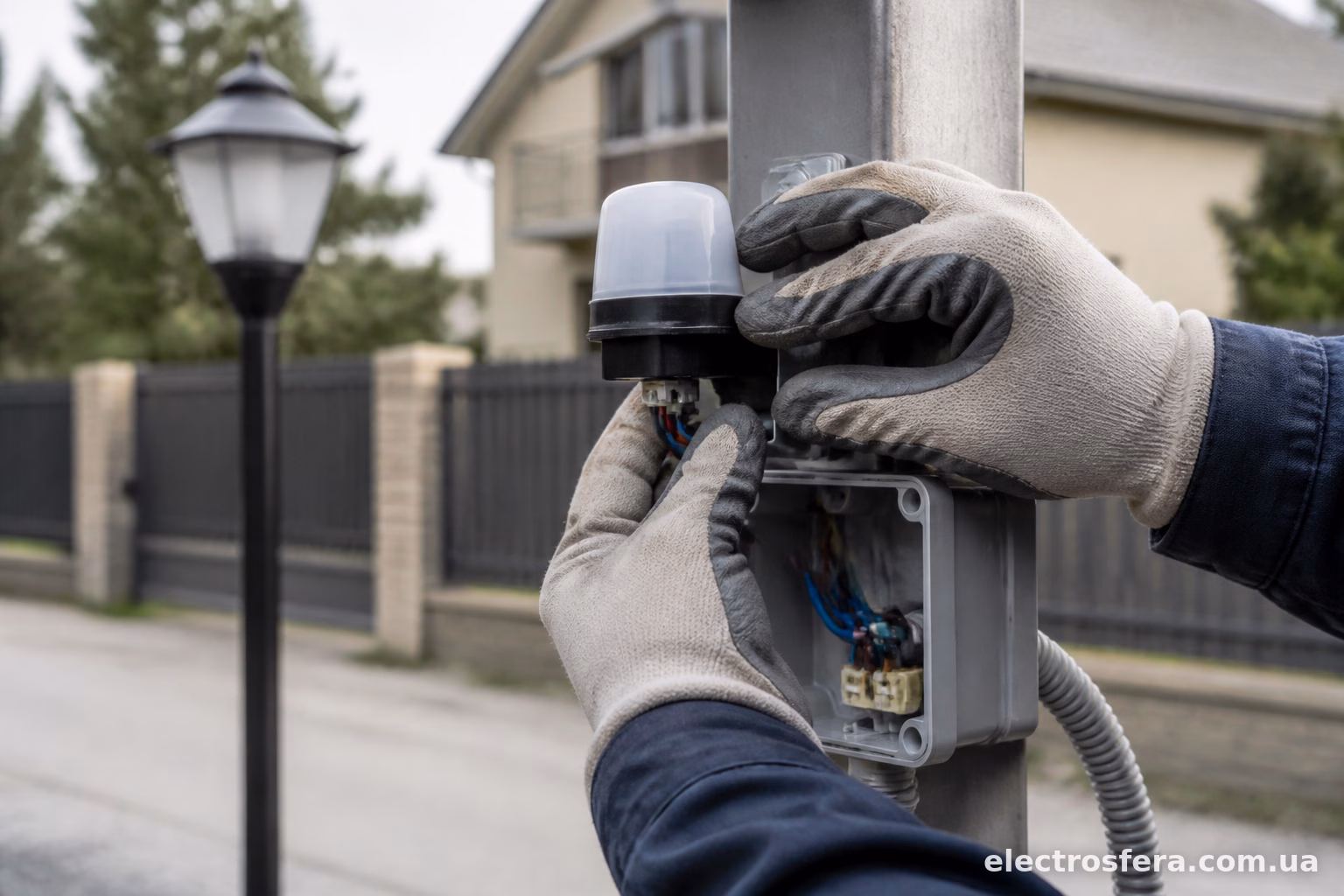

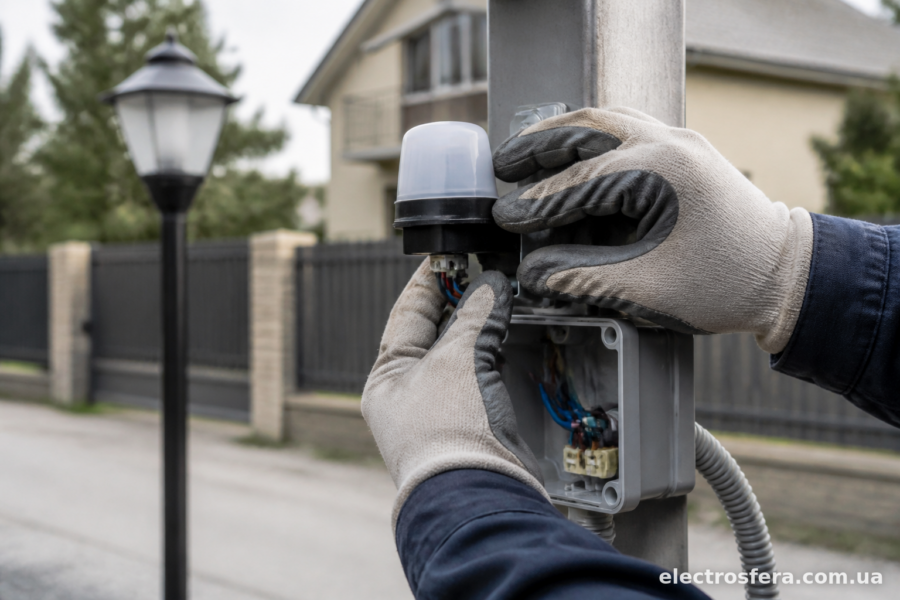

Куди ставити фотореле і на що звернути увагу

Місце монтажу впливає на коректність роботи більше, ніж здається на перший погляд.

Датчик не повинен “бачити” саме джерело освітлення, яким керує. Якщо повісити фотореле поруч з ліхтарем, який воно вмикає, воно спіймає власне світло від лампи, вирішить, що надворі світло, і одразу вимкне ліхтар. Вийде миготіння — вмикається, бачить світло від себе, вимикається, темніє, знову вмикається. Класична помилка новачків.

Оптимально ставити фотореле на окремому кронштейні або на стіні будинку в місці, куди не потрапляє світло від керованих ним ліхтарів, але потрапляє звичайне денне освітлення.

Ступінь захисту корпусу теж важливий. Для вулиці беріть моделі не нижче IP44, а краще IP65 — якщо реле стоятиме під відкритим небом без козирка. Дешеві китайські фотореле без маркування ІP часто через сезон-два просто набирають вологу і клинять.

Типові проблеми і як їх вирішити

Іноді ліхтар вмикається і вимикається хаотично протягом вечора — це майже завжди або пряме потрапляння світла від самого ліхтаря на датчик, або сусідній прожектор, вивіска чи фара авто, яка щоразу проїжджає повз.

Буває, що реле взагалі не реагує на темряву. Тут варто перевірити мультиметром, чи є напруга на вхідних клемах, а потім — чи з’являється вона на виході, коли датчик закрити. Якщо напруги немає навіть при повному затемненні датчика — реле, швидше за все, вийшло з ладу, найчастіше через перевантаження вихідного контакту.

Ще одна поширена ситуація — лампа блимає, хоча реле спрацьовує нормально. Це вже питання не до фотореле, а до самої лампи чи баласту, якщо йдеться про люмінесцентні або натрієві світильники старого типу.

Якщо вуличне освітлення живиться від однієї лінії з реле напруги чи стабілізатором (наприклад, у приватному будинку часто ставлять УЗМ-51М для захисту від перепадів напруги), фотореле підключають після цих пристроїв по ланцюгу, а не до них напряму — тобто спочатку захист, потім комутація освітлення.

—

Підключити фотореле — справа на пів години, якщо є базове розуміння, де фаза, а де нуль, і акуратні руки. Головне — правильно підібрати номінал під навантаження, не забути про контактор, якщо ліхтарів багато, і грамотно розмістити сам датчик, щоб він не ловив світло від власного ліхтаря. Тоді освітлення вмикатиметься саме, без будь-яких таймерів і ручного втручання, рік за роком.
