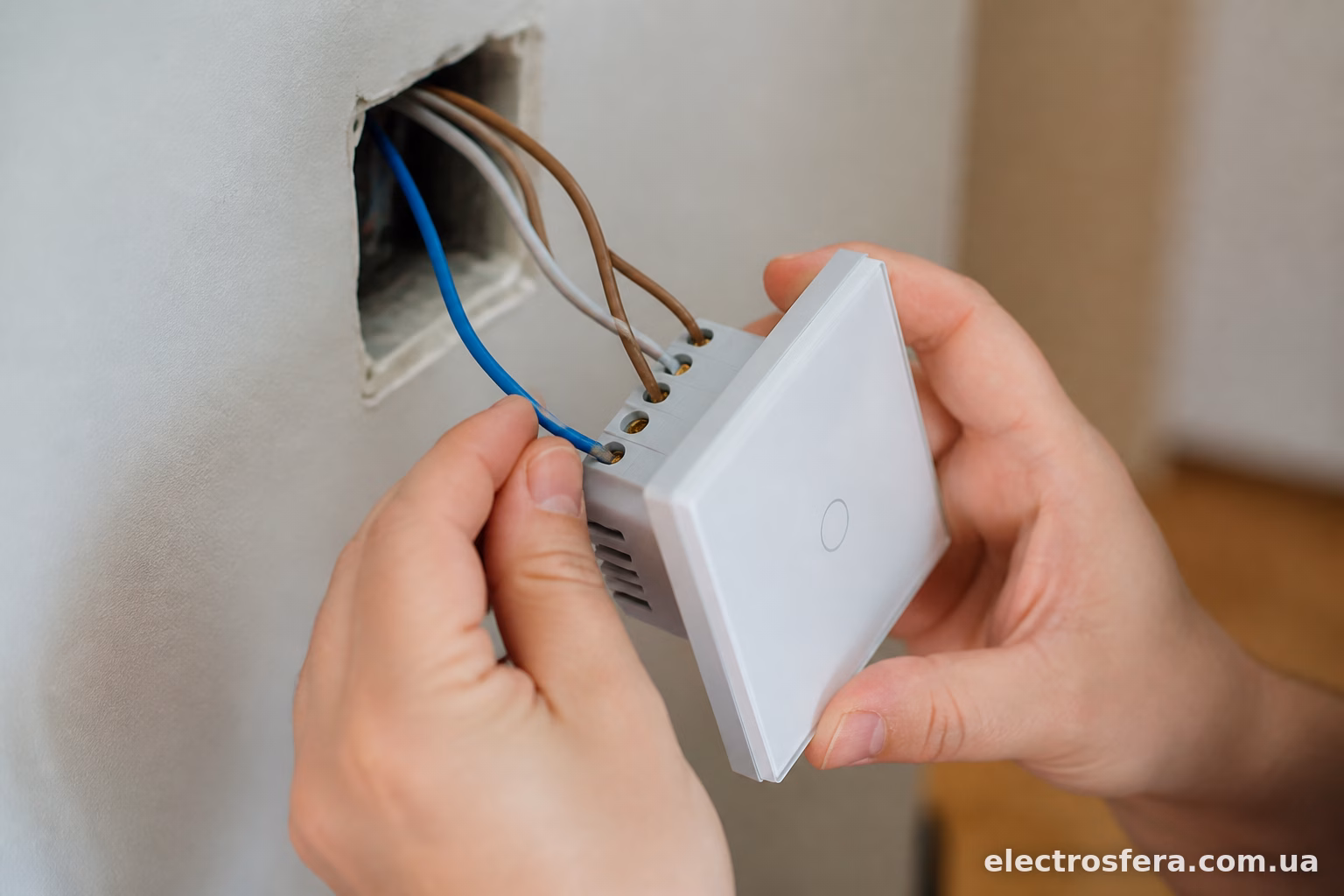

Розумний вимикач з нулем — це той випадок, коли додаткова жилка в стіні реально економить нерви. На відміну від безнульових моделей, тут модуль живиться напряму, без хитрих схем через лампочку, і працює стабільно навіть з LED-освітленням чи енергозберігайками. Але щоб все запрацювало з першого разу, а не з третьої спроби після виклику електрика, варто розібратися в нюансах.
Навіщо взагалі потрібен нульовий провід
Звичайний механічний вимикач розриває тільки фазу. Йому байдуже, що там з нулем — струм просто не тече, коли контакти розімкнені.
А розумному вимикачу потрібне живлення 24/7, навіть коли світло вимкнено. Він же має тримати з’єднання з Wi-Fi або Zigbee, приймати команди з телефону, іноді ще й показувати статус світлодіодом. Без нуля модулю доводиться “красти” крихітний струм через лампочку, щоб підживлюватися — звідси й ефект мерехтіння світлодіодних ламп у темряві, коли вимикач ніби вимкнено, а лампочка ледь блимає.
Якщо в коробці є нуль — цю проблему знімаємо повністю. Модуль підключається напряму до фази і нуля, а на лампу йде вже комутована фаза. Ніякого паразитного струму через навантаження.

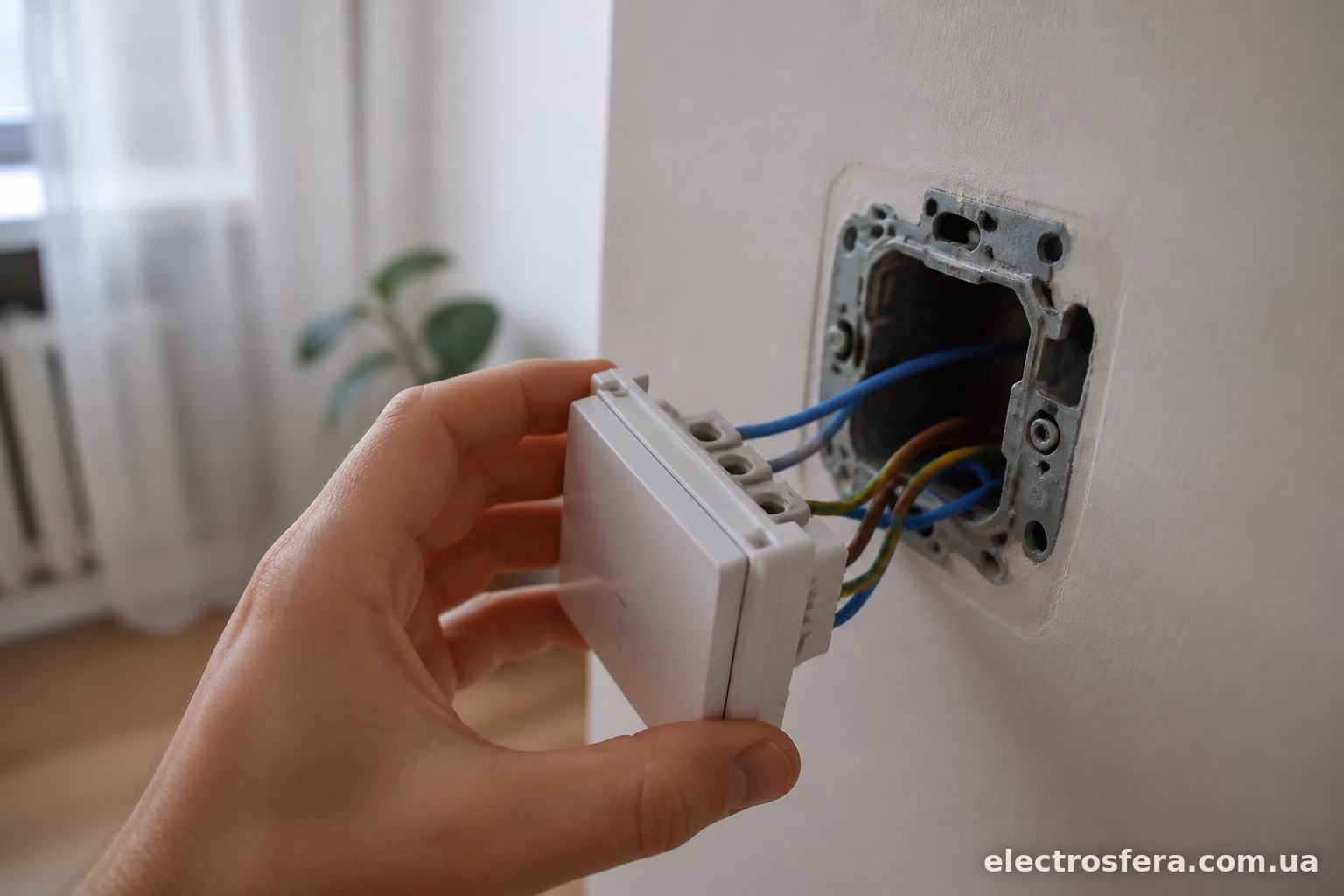

Що перевірити перед покупкою
Перш ніж бігти в магазин за конкретною моделлю, зазирніть у розподільну коробку над вимикачем. У старих будинках (хрущовки, панельки 70-80-х років) нуль часто просто не заведений до вимикача — там і потрібен той самий безнульовий варіант або прокладка нового кабелю.
У новобудовах ситуація краще: за сучасними нормами електромонтажу нуль зазвичай тягнуть до кожної точки, включно з вимикачами. Але перевірити все одно варто — індикаторною викруткою або мультиметром, попередньо знеструмивши лінію на щитку.
Що ще важливо:
- тип мережі — Wi-Fi, Zigbee чи Z-Wave (для Zigbee/Z-Wave знадобиться окремий хаб-концентратор);
- максимальна потужність навантаження — більшість побутових моделей розраховані на 1000-2200 Вт, для потужного галогенного світла чи кількох груп ламп цього може не вистачити;
- кількість клавіш — одна, дві чи три, залежно від того, скільки груп світла керується з однієї точки;
- сумісність із вашою екосистемою — Google Home, Alexa, Apple HomeKit або локальний додаток виробника типу eWeLink.
Інструменти та матеріали
Знадобиться небагато: індикаторна викрутка, мультиметр (бажано, хоч і не критично), викрутки під гвинтові або пружинні клеми залежно від моделі, ізолента чи клемники WAGO, і сам вимикач.
Обов’язково — знеструмити лінію на щитку. Не просто вимкнути автомат групи освітлення, а перевірити відсутність напруги індикатором прямо на проводах у коробці. Люди примудряються плутати групи в старій розводці, і “вимкнене” освітлення виявляється під напругою з сусіднього автомата.

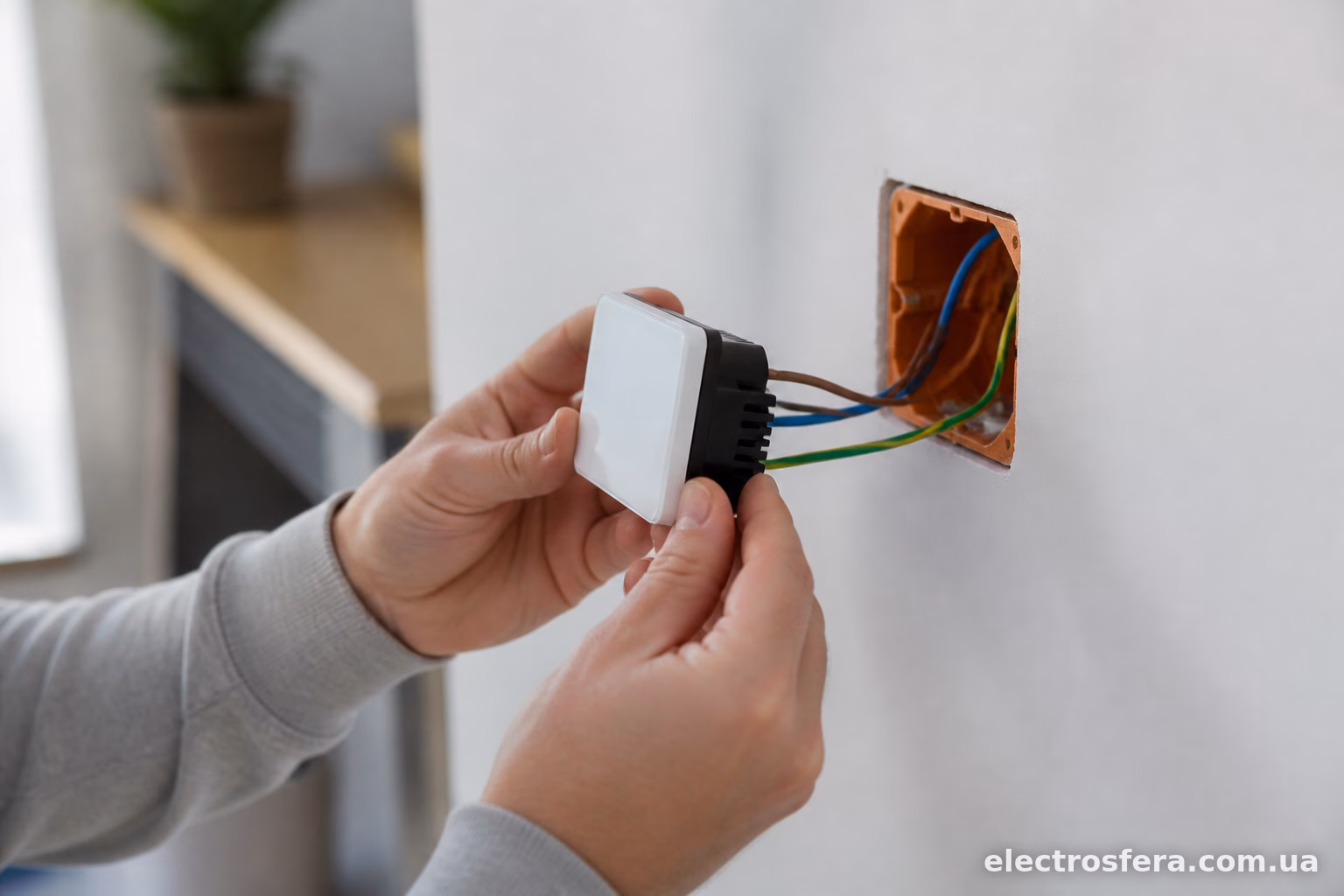

Схема підключення
Класична схема для одноклавішного розумного вимикача з нулем виглядає так:
- У розподільній коробці визначаємо фазу (L), нуль (N) і провід, що йде до лампи (зазвичай позначається як L1 або “вихід на навантаження”).
- Фазу заводимо на клему L вимикача.
- Нуль — на клему N.
- Провід від люстри чи лампи підключаємо до вихідної клеми, яка часто підписана як L1, OUT або LOAD.
У більшості виробників клеми підписані прямо на корпусі модуля або в інструкції є кольорова схема. Sonoff, наприклад, дає доволі зрозумілі малюнки навіть без знання англійської — просто дивишся на піктограми.
Якщо вимикач двоклавішний і керує двома групами світла — там буде дві вихідні клеми (L1 і L2), а фаза з нулем — спільні для обох каналів. Головне не переплутати, яка клавіша якою лампою керує, хоча це вже питання зручності, а не безпеки.
Після підключення проводів модуль заводиться в стандартну підрозетник, зверху ставиться рамка і клавіша — зовні виглядає майже як звичайний вимикач, тільки трохи товщий за корпус.
Первинне налаштування через додаток
Подаємо напругу на щитку. Якщо все підключено правильно, модуль зазвичай сам переходить у режим налаштування — блимає світлодіод або сам вимикач клацає кілька разів. Якщо ні — довгим утриманням клавіші (3-5 секунд, дивіться інструкцію конкретної моделі) переводимо пристрій в режим пошуку мережі.
Далі — стандартна процедура для більшості пристроїв розумного дому:
- відкриваємо додаток виробника (eWeLink для Sonoff, Mi Home для Xiaomi/Aqara, Tuya Smart для купи китайських no-name брендів);
- додаємо новий пристрій, вибираємо тип “вимикач”;
- підключаємось до тимчасової Wi-Fi мережі, яку створює сам вимикач;
- вводимо пароль від домашнього Wi-Fi (важливо — модуль зазвичай працює тільки в діапазоні 2.4 ГГц, 5 ГГц він просто не побачить);
- чекаємо підключення і даємо пристрою назву.
Для Zigbee-моделей процес трохи інший — там немає прямого Wi-Fi, а прив’язка йде через хаб. Zigbee, до речі, часто стабільніший за Wi-Fi у квартирах з товстими бетонними стінами — сигнал не так сильно загасає.

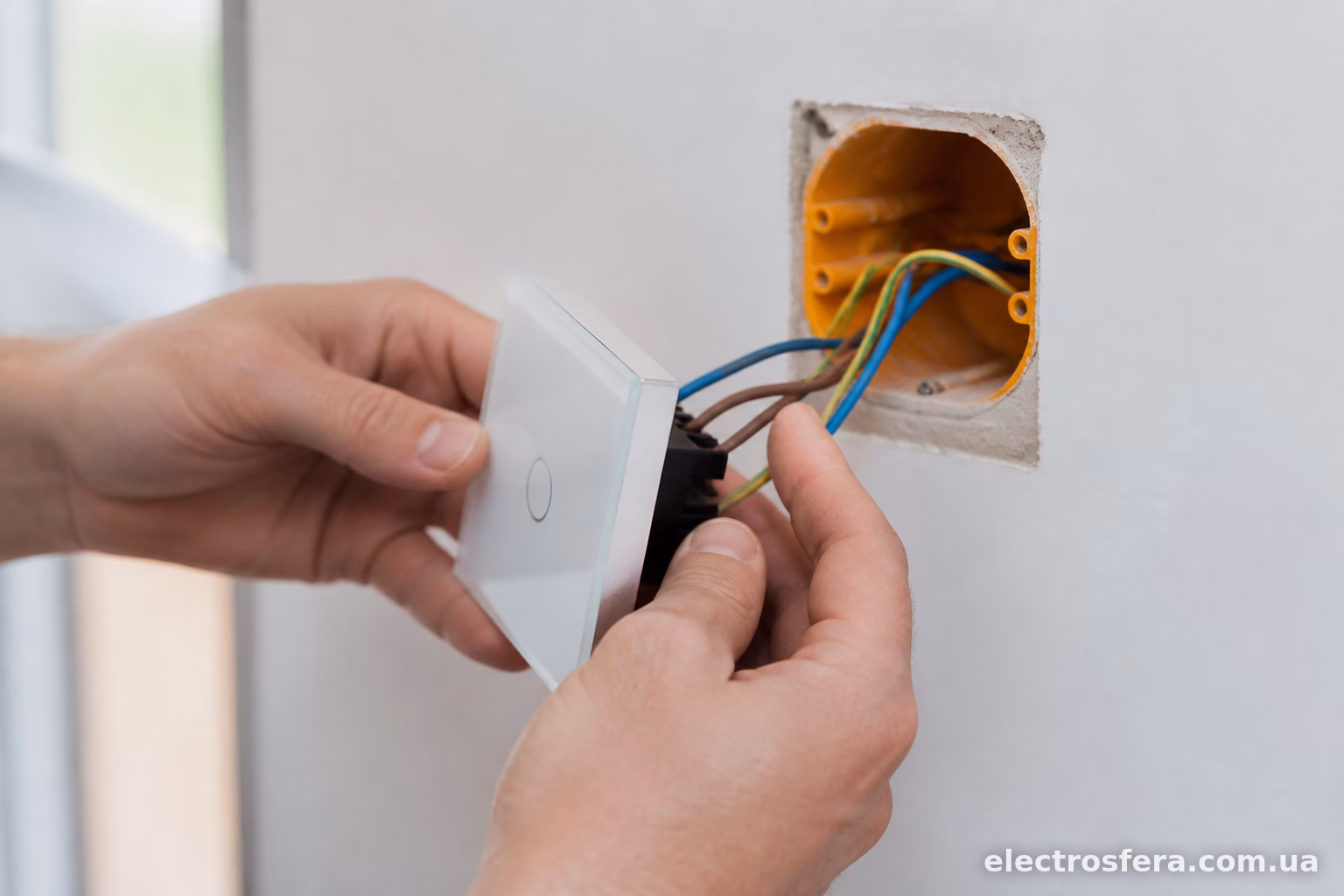

Типові проблеми при підключенні
Найчастіша ситуація — вимикач мерехтить або клацає сам по собі навіть з нулем. Причина зазвичай у неправильному підключенні вихідної клеми або в тому, що нуль переплутали з фазою на навантаженні. Перевіряйте мультиметром, а не на око.
Друга поширена проблема — вимикач “не тягне” навантаження. Якщо на люстрі стоїть 6 галогенних ламп по 50 Вт кожна, це вже 300 Вт, і якщо додати ще пару споживачів на тій же лінії — можна впертися в межу потужності дешевого модуля. Тут або беремо модель потужніша, або ставимо реле навантаження окремо.
Ще момент — старі люстри з металевим корпусом іноді дають наведення на корпусі вимикача, якщо занулення зроблено абияк. Це вже питання загальної якості електромонтажу в квартирі, а не самого розумного вимикача.
Буває, що після встановлення вибиває автомат. Найчастіше причина банальна — коротке замикання через недотягнуту клему або оголений провід, що торкається корпусу підрозетника. Варто перевірити ще раз всі з’єднання, перш ніж грішити на сам пристрій.
Кілька практичних порад
Не економте на моделі, якщо у вас LED-освітлення з диммерами чи розумними лампочками (Yeelight, Philips Hue) — не всі дешеві вимикачі коректно працюють у зв’язці з такими лампами, можуть бути конфлікти по протоколах керування.
Якщо в коробці мало місця (буває в старих підрозетниках на 40 мм), модуль може просто фізично не влізти разом з усіма проводами. У такому випадку варто або міняти підрозетник на глибший, або обирати компактнішу модель — наприклад, ті, що монтуються не в стіну, а прямо в корпус вимикача зверху.
І останнє — навіть найрозумніший вимикач залишається електричним пристроєм. Якщо не впевнені у власних силах або в стані проводки в квартирі, краще запросити електрика на годину-дві. Це коштує набагато дешевше, ніж потім розбиратися з наслідками короткого замикання чи пожежі через кустарний монтаж.
Розумний вимикач з нулем — не найскладніший проєкт в електрифікації квартири, але акуратність тут вирішує все. Перевірена схема, справний нуль у коробці і трохи терпіння з налаштуванням додатку — і світлом можна керувати з дивана, з роботи чи навіть голосом, залежно від того, яку екосистему оберете.
