Wi-Fi реле для бойлера — це, по суті, розумний вимикач, який дозволяє вмикати й вимикати нагрів води з телефону. Не треба бігти до щитка чи крутити механічний термостат — відкрив додаток, натиснув кнопку, і бойлер почав грітися ще поки ти їдеш додому з роботи. Зручно, особливо якщо бойлер стоїть на дачі або в квартирі, де немає постійного проживання взимку.
Розберемо все по порядку: які реле підходять, що знадобиться для монтажу, як підключити фізично і як потім налаштувати керування.
Навіщо взагалі ставити Wi-Fi реле на бойлер
Найпростіша причина — економія. Бойлер на 80-100 літрів споживає чимало електроенергії, якщо тримати його увімкненим цілодобово. З реле можна вмикати нагрів за розкладом: наприклад, вночі за нічним тарифом, а вдень тримати вимкненим.
Друга причина — контроль на відстані. Приїжджаєте на дачу раз на два тижні? Немає сенсу тримати бойлер увімкненим весь цей час. Увімкнули за годину до приїзду — і вода вже гаряча.
Третя причина, менш очевидна — безпека. Якщо є підозра, що термостат бойлера підклинило або елемент почав перегріватись (буває на старих накопичувальних бойлерах), можна миттєво знеструмити пристрій з телефону, не підходячи до нього.
Які Wi-Fi реле підходять для бойлера
Тут головне — правильно підібрати реле за струмом і потужністю навантаження. Бойлер — це не лампочка на 10 Вт, а серйозне навантаження, часто 1,5-3 кВт.
Найпопулярніші варіанти, які реально використовують для бойлерів:
- Sonoff Basic R3 — розраховане на 10А (2,2 кВт), цього достатньо для більшості невеликих бойлерів на 30-50 літрів.
- Sonoff TH16 — той самий Sonoff, але з датчиком температури, розрахований на 16А (3,5 кВт), підходить для потужніших бойлерів на 80-100 літрів.
- Shelly 1 — компактне реле без корпусу, ставиться прямо в підрозетник або в щиток, витримує до 16А.
- Shelly 1PM — те саме, але з вимірюванням споживаної потужності, зручно бачити, скільки саме електроенергії з’їдає бойлер за місяць.
Якщо бойлер потужний — 3 кВт і більше — краще не навантажувати реле напряму, а поставити його на керування контактором. Контактор бере на себе основне навантаження, а Wi-Fi реле лише подає йому керуючий сигнал слабким струмом. Це подовжує життя і реле, і контактів усередині нього.
Що потрібно підготувати перед монтажем
Список невеликий, але без цього нікуди:
- саме Wi-Fi реле (обраної моделі);
- викрутка (хрестова і плоска);
- індикаторна викрутка або мультиметр для перевірки фази;
- клемники WAGO або скрутки, якщо реле без клем;
- за потреби — контактор, якщо бойлер потужний;

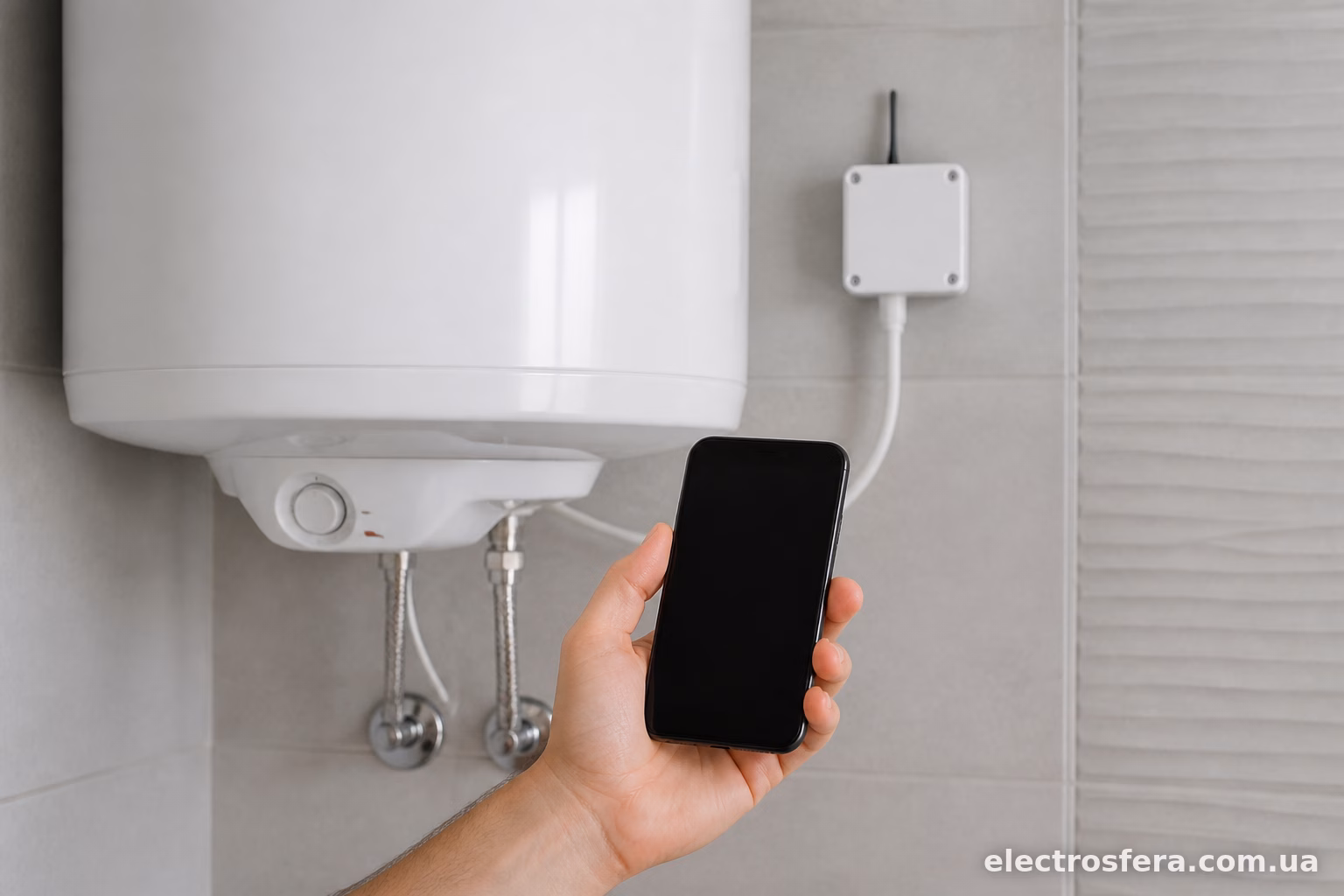

- стабільний Wi-Fi сигнал у місці встановлення (важливо, бойлери часто стоять у ванних кімнатах з товстими стінами, сигнал там буває слабким).
Окремо про Wi-Fi. Якщо роутер стоїть в іншій кімнаті, а бойлер за бетонною стіною — сигнал може не доходити. У такому разі варто поставити повторювач сигналу (репітер) або підключити реле через окрему точку доступу біля щитка.

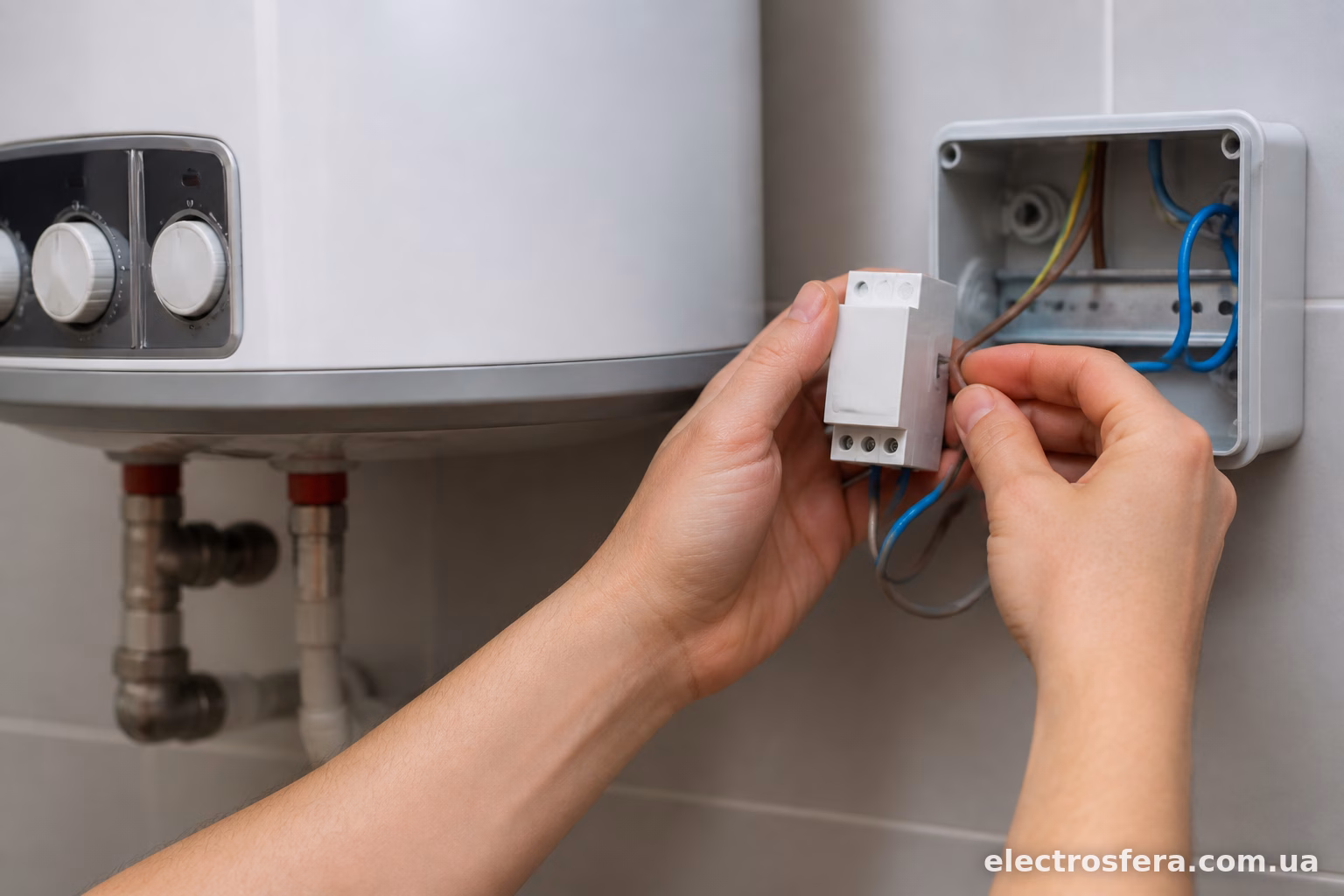

Підключення Wi-Fi реле: покрокова інструкція
Перш ніж щось чіпати руками — знеструмте лінію бойлера на щитку. Обов’язково перевірте індикаторною викруткою, що фази на проводах справді немає. Це не формальність, а елементарна безпека.

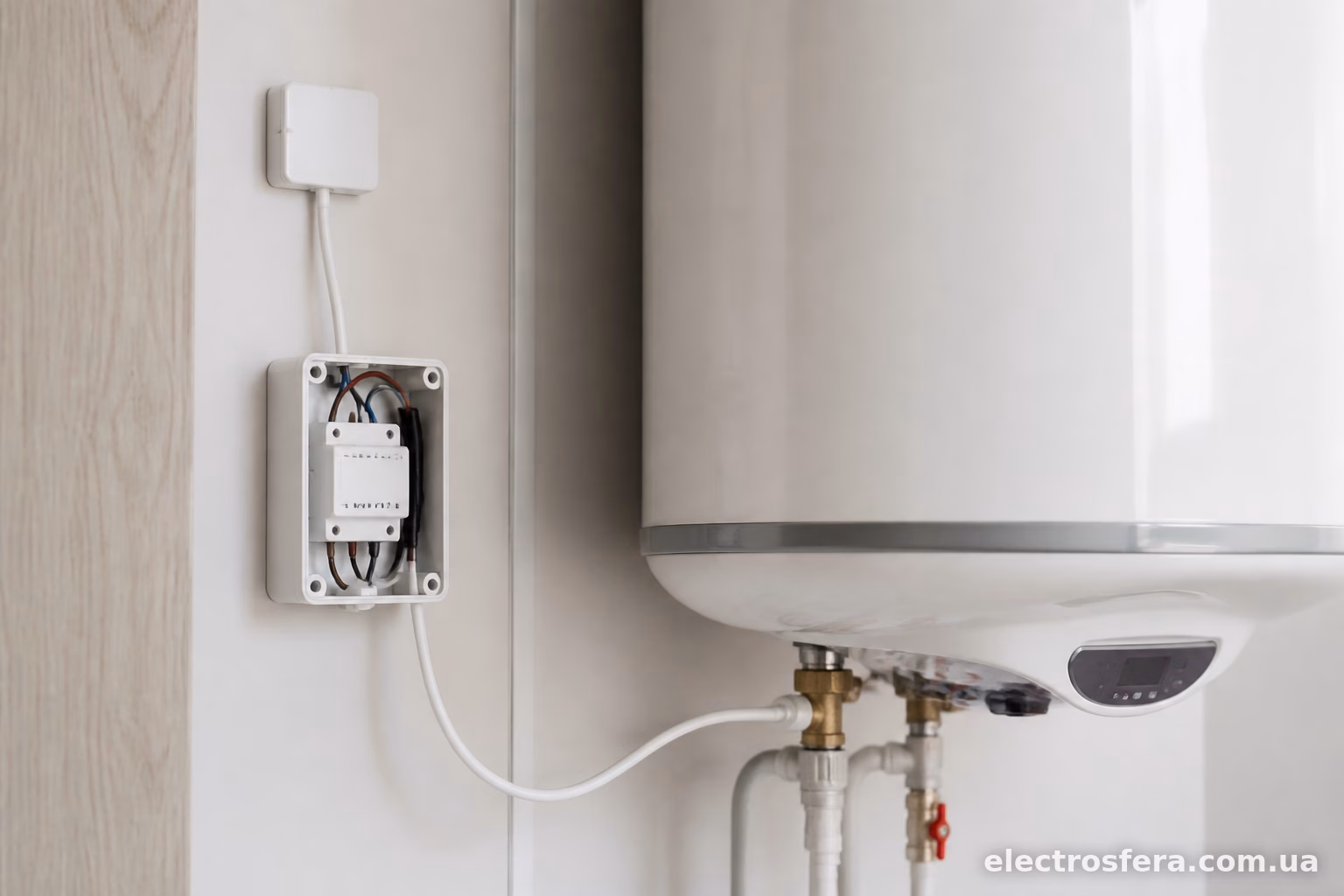

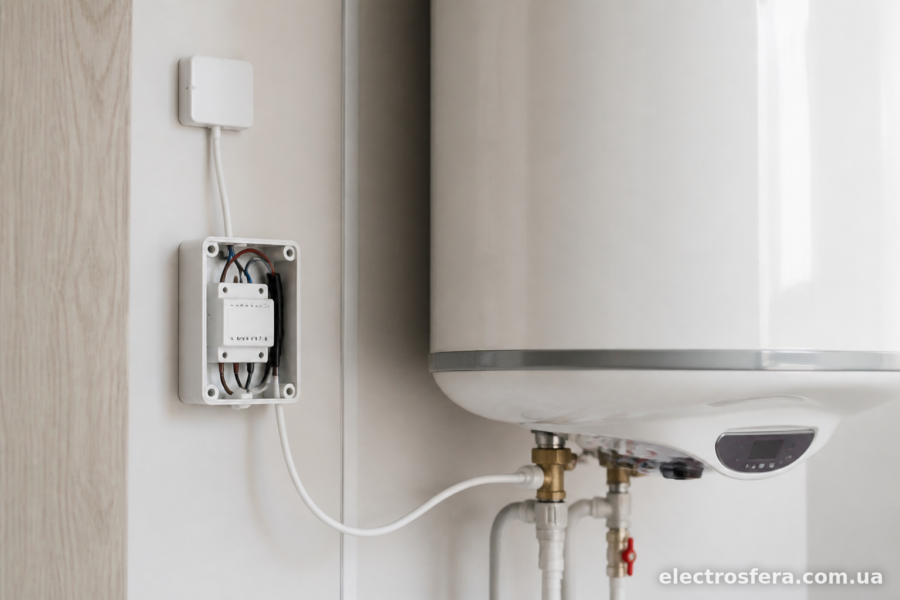

Крок 1. Знайдіть місце для встановлення реле. Найзручніше — прямо в електрощитку, якщо там є вільне місце на DIN-рейці (більшість моделей типу Shelly 1 йдуть з кріпленням під рейку). Можна також поставити реле в окрему коробку біля бойлера або навіть у підрозетник, якщо корпус компактний.
Крок 2. Розберіться зі схемою підключення. У більшості Wi-Fi реле є чотири основні контакти: вхід фази (L), вихід фази на навантаження (LOAD або OUT), нейтраль (N, іноді прохідна) і живлення самого модуля (яке часто береться від тієї ж фази).
Крок 3. Підключіть фазний провід від автомата на вхід реле (L IN).
Крок 4. З виходу реле (L OUT) проведіть провід на бойлер — саме він розмикається й замикається при вмиканні/вимиканні.
Крок 5. Нейтраль зазвичай іде прохідною, минаючи реле, — просто з’єднайте нейтраль автомата з нейтраллю бойлера напряму через клемник.
Крок 6. Заземлення теж проходить повз реле — від бойлера прямо на шину заземлення в щитку. Реле із заземленням ніяк не працює, воно комутує лише фазу.
Крок 7. Якщо реле живиться окремо (є моделі з двома парами контактів — силовими і для живлення модуля), підключіть живлення згідно зі схемою на корпусі пристрою. У Sonoff і Shelly ця схема зазвичай надрукована прямо на платі або в інструкції.
Крок 8. Перевірте всі з’єднання ще раз, закрийте кришку і подайте живлення.
Якщо бойлер потужний і ви ставите реле через контактор — схема трохи інша. Реле в такому випадку комутує не саме навантаження, а котушку контактора (слабкий струм, зазвичай до 1А), а контактор вже безпосередньо вмикає і вимикає фазу на бойлер. Це правильніший підхід для потужних ТЕНів від 2,5 кВт.
Налаштування через додаток
Після фізичного підключення потрібно “прописати” реле у своїй Wi-Fi мережі.
Спочатку реле переходить у режим точки доступу — на телефоні в списку Wi-Fi мереж з’явиться щось на кшталт “ITEAD-XXXXXX” або “shelly1-XXXXXX”. Підключаєтесь до цієї мережі з телефону.
Далі відкриваєте фірмовий додаток (eWeLink для Sonoff, Shelly Cloud для Shelly), там або автоматично, або вручну вказуєте домашню Wi-Fi мережу і пароль до неї. Реле перепідключається вже до домашнього роутера, і з цього моменту керувати ним можна з будь-якої точки світу, де є інтернет.
У додатку зазвичай доступні:
- ручне ввімкнення/вимкнення;
- таймери (наприклад, увімкнути о 22:00, вимкнути о 6:00 — під нічний тариф);
- сценарії (“вимкнути через 2 години після ввімкнення” — зручно, якщо часто забуваєте вимкнути бойлер вручну);
- голосове керування через Google Home чи Alexa, якщо додаток це підтримує.
Моделі з датчиком потужності (Shelly 1PM, Sonoff Pow) додатково показують графік споживання — можна побачити, скільки саме коштує один цикл нагріву води.
Типові проблеми і як їх уникнути
Найчастіша помилка — переплутати фазу і нейтраль місцями. Реле в такому разі або взагалі не працює, або працює нестабільно, з підгорянням контактів. Завжди перевіряйте індикатором, де саме фаза.
Друга проблема — недостатня потужність реле під конкретний бойлер. Якщо на корпусі написано “10A max”, а бойлер тягне 3 кВт (це майже 14А) — реле рано чи пізно згорить, контакти всередині обгорять від перегріву. Завжди беріть реле з запасом хоча б 20-30% від номінального струму навантаження.
Третя — слабкий Wi-Fi сигнал у ванній кімнаті. Реле постійно відвалюється від мережі, показує “офлайн” у додатку. Рішення — репітер сигналу або перенесення роутера ближче.
Четверта — нагрів самого реле під час роботи. Якщо корпус реле помітно гріється, це ознака поганого контакту в клемах або перевантаження. Варто перевірити затяжку гвинтів клемників — часто після кількох місяців вони трохи послаблюються від температурних коливань.
І ще одна дрібниця, про яку часто забувають: якщо у квартирі періодично зникає інтернет або сідає роутер, а бойлер у цей момент був увімкнений через реле — він так і залишиться увімкненим, доки зв’язок не відновиться. Для таких випадків краще додатково ставити механічний захист — реле напруги або термозахист на самому бойлері, щоб уникнути перегріву при збоях у мережі.
Wi-Fi реле на бойлері — недорогий і корисний апгрейд, який окупається вже за перші кілька місяців економії на електриці. Головне — правильно підібрати модель за потужністю, акуратно розібратись зі схемою підключення фази і нейтралі, і не забувати про запасний варіант захисту на випадок збою мережі чи інтернету. Тоді гаряча вода буде чекати саме тоді, коли вона потрібна, а не цілодобово гріти повітря.
