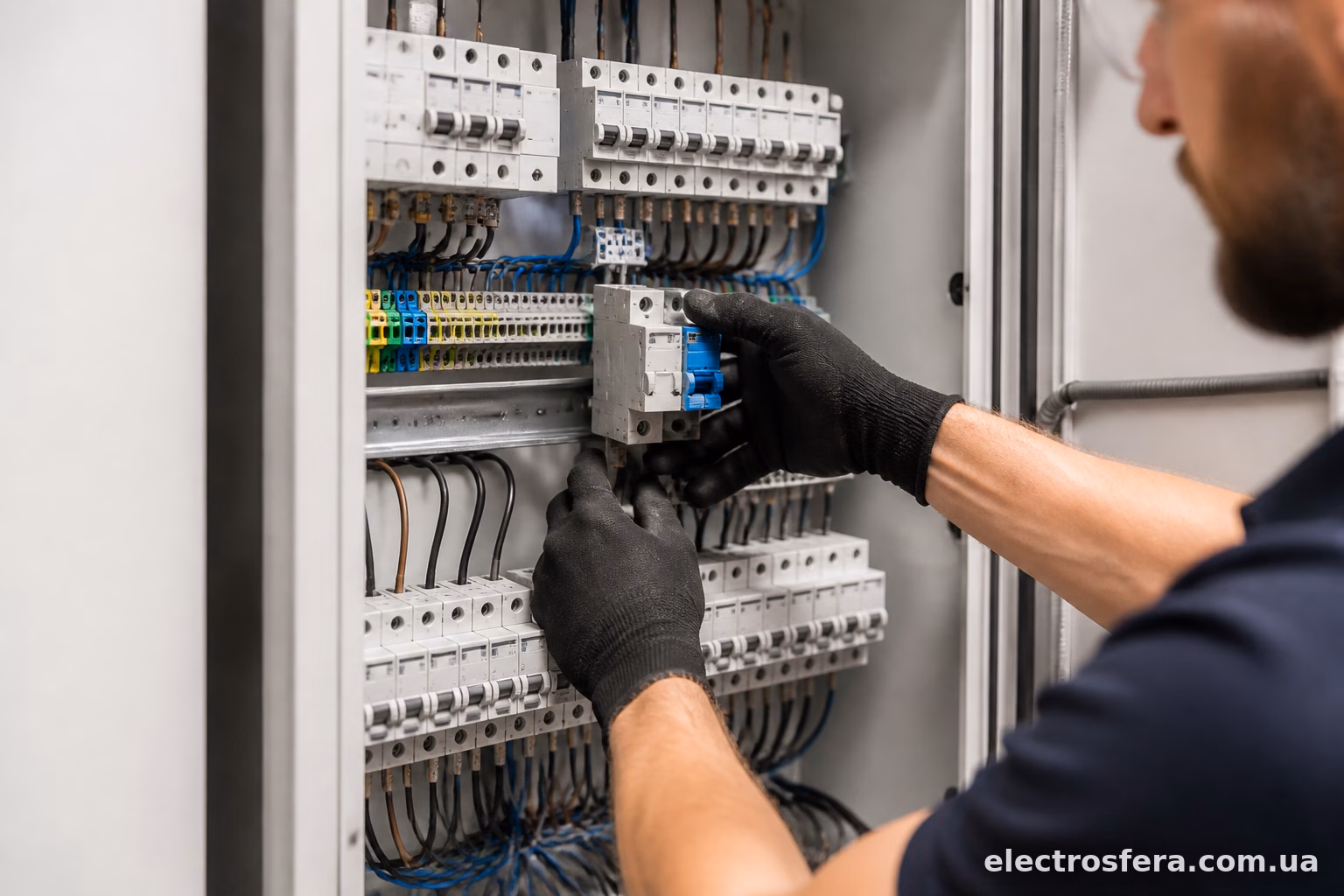

ПЗІП ставлять одразу за вводним автоматом, до лічильника або після нього — залежно від схеми обліку — але завжди на самому початку електрощита, до розподілу на групи. Це не питання смаку чи зручності монтажника. Пристрій захисту від імпульсних перенапруг працює тільки тоді, коли перехоплює сплеск напруги раніше, ніж той дійде до чутливої електроніки в будинку. Поставите його в кінці щита, після автоматів на розетки й освітлення — і сенсу в такому захисту буде мало.
Загальний принцип розміщення
Уявіть, що імпульс перенапруги — це хвиля, яка йде від вводу в будинок углиб мережі. ПЗІП мусить стояти на шляху цієї хвилі якомога раніше. Тому:
- клас I (найпотужніший, для захисту від прямого удару блискавки) — одразу на вводі, до всього іншого обладнання;
- клас II — після клас I (якщо він є) або відразу за вступним автоматом, якщо клас I не встановлений;
- клас III — ближче до кінцевого обладнання, часто вже не в щиті, а в розетці чи біля конкретного приладу.
У приватному будинку з блискавкозахистом на даху типова послідовність буде такою: вводний автомат → ПЗІП класу I+II (або окремо I, потім II) → лічильник → УЗО і автомати на групи → ПЗІП класу III ближче до чутливої техніки, наприклад біля котла чи сервера.
У квартирі багатоповерхівки все простіше — там зазвичай ставлять тільки клас II, іноді з класом III на окремі групи, де підключена дорога електроніка.

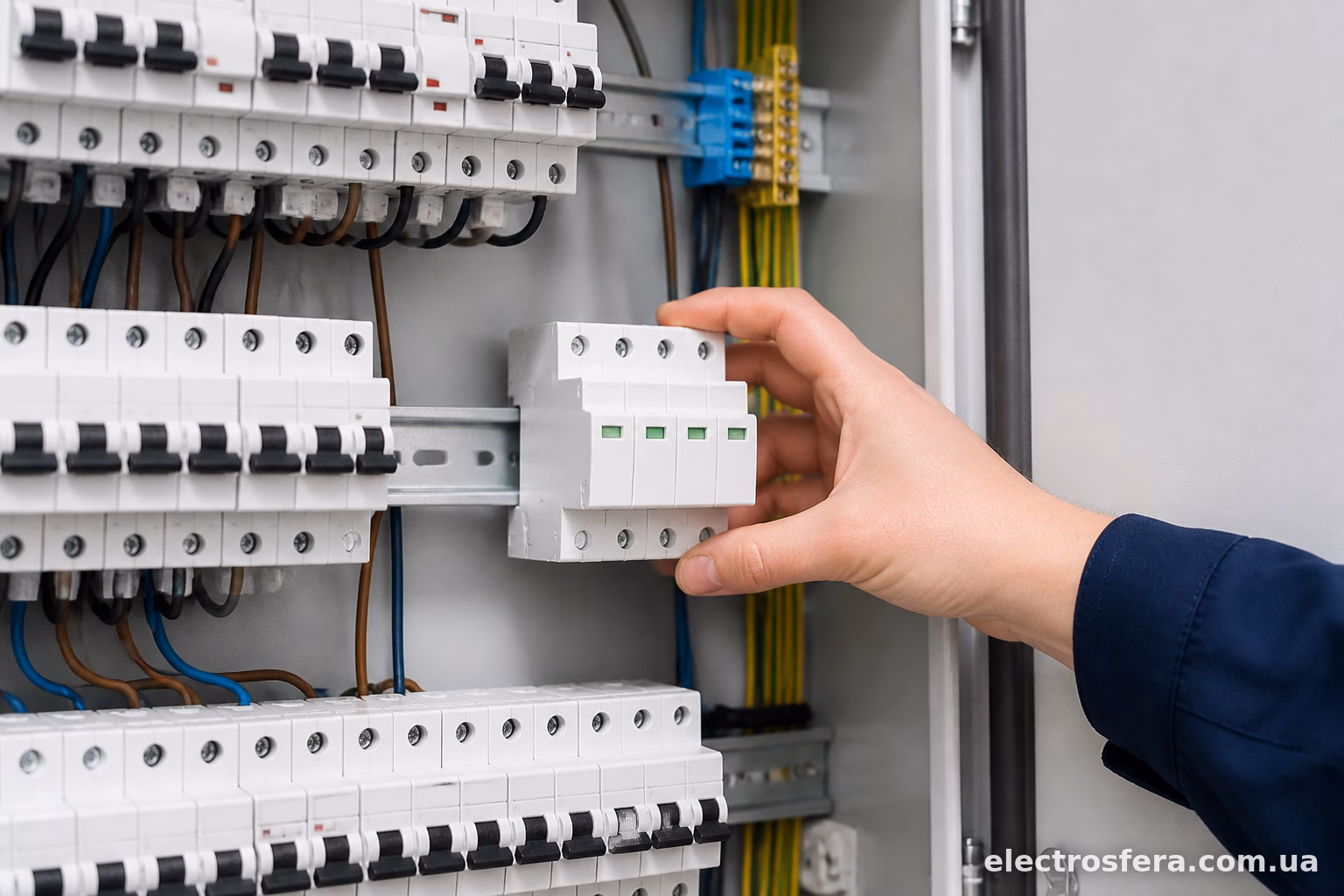

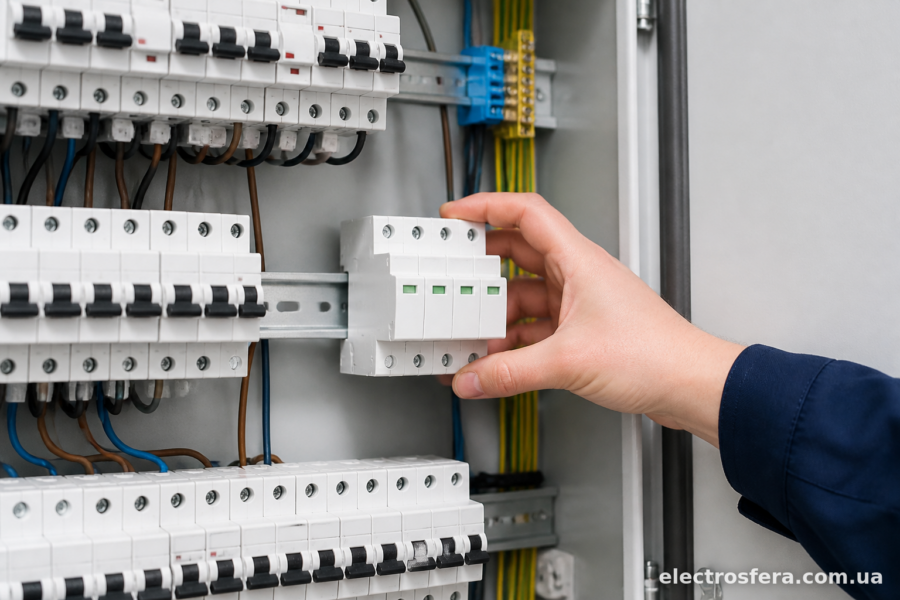

Що йде першим — лічильник чи ПЗІП
Тут часто виникають суперечки, і однозначної відповіді немає, бо залежить від вимог місцевого обленерго. У більшості випадків ПЗІП ставлять після лічильника обліку — так простіше з точки зору пломбування і доступу енергокомпанії до своєї частини щита. Лічильник і все до нього — це зона обленерго, чіпати там нічого не можна.
Але є нюанс: якщо ПЗІП стоїть після лічильника, то сам лічильник залишається без захисту від імпульсу. Для сучасних електронних лічильників це ризик — плата обліку боїться перенапруги не менше, ніж будь-яка інша електроніка. Тому деякі майстри виносять невеликий розрядник (клас I або комбінований I+II) до лічильника, на ввідний кабель, якщо це дозволено місцевими правилами. Уточнюйте це в своєму обленерго перед монтажем — правила відрізняються навіть в межах однієї області.
Підключення ПЗІП по фазах і нулю
ПЗІП підключається паралельно до мережі, а не послідовно, як автомат. Тобто пристрій не стоїть “на шляху” струму до навантаження — він висить збоку, на PE та фазних провідниках, і в нормальному режимі просто мовчить, не пропускаючи через себе струм. Спрацьовує тільки тоді, коли напруга перевищує допустимий поріг.
Для однофазної мережі (найчастіший варіант у квартирах і невеликих будинках) використовують ПЗІП з двома модулями — фаза та PE, або варіант із захистом фаза-нуль-РЕ, залежно від системи заземлення (TN-C, TN-C-S, TT). Для трифазної мережі знадобиться чотириполюсний або п’ятиполюсний пристрій — три фази плюс нуль і/або PE.
Важливий момент — довжина проводів від ПЗІП до шини заземлення і до автомата. Чим коротший провід, тим краще працює захист. Рекомендована сумарна довжина — не більше 0,5 метра. Якщо у щиті ПЗІП стоїть у одному кутку, а шина заземлення в іншому, і провід тягнеться через весь щит зигзагом — ефективність захисту падає, бо на довгому проводі виникає власна індуктивність, яка гасить швидкість реакції пристрою.

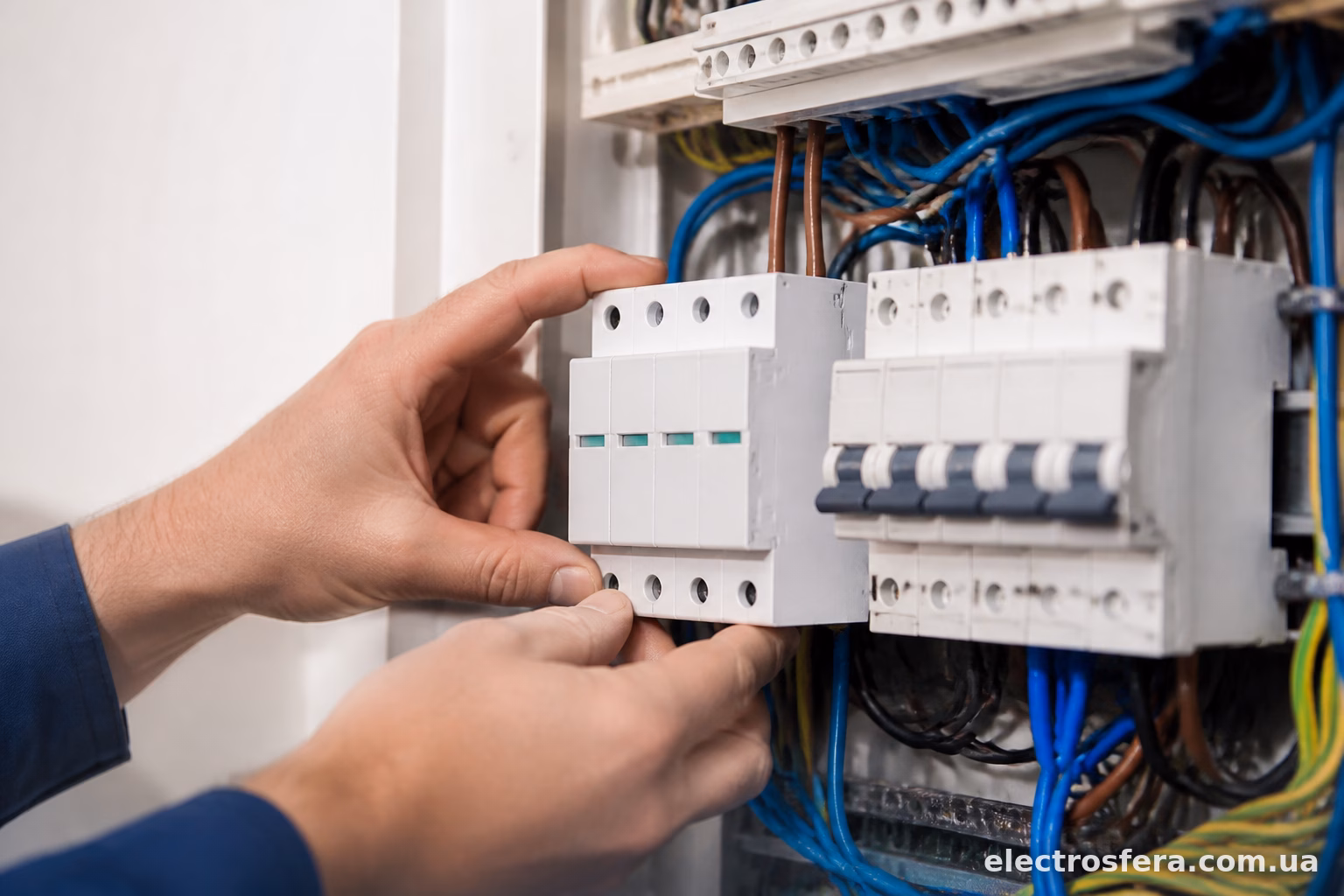

Перед ПЗІП обов’язково ставлять запобіжник
Сам ПЗІП — не автомат, і від короткого замикання себе не захищає. Тому перед кожним модулем ПЗІП обов’язково монтують окремий запобіжник або автоматичний вимикач з відповідним номіналом (зазвичай виробник вказує в паспорті, який саме — часто це плавкий запобіжник 25А-63А або спеціальний вимикач-роз’єднувач).
Це потрібно на випадок, якщо сам варистор у ПЗІП вийде з ладу — а таке трапляється, особливо після сильного удару блискавки поблизу. Пристрій “бере на себе” удар і може згоріти, тому виробники додають до нього індикатор стану (зелений/червоний віконечко) — за ним видно, чи потрібна заміна модуля. Без окремого запобіжника вихід з ладу ПЗІП міг би призвести до короткого замикання на всю мережу щита.
Місце в самому щиті — на DIN-рейці
Фізично ПЗІП кріпиться на ту саму DIN-рейку, що й автомати, займаючи від 2 до 4 модулів залежно від класу і кількості полюсів. Розташовують його зазвичай у верхньому ряду щита, максимально близько до вводу і до шини заземлення — щоб провідники йшли по прямій, без зайвих поворотів.
Якщо щит невеликий, і місця бракує — краще взяти щит на розмір більше, ніж намагатися впхнути ПЗІП десь скраю з довгими проводами через весь корпус. Це поширена помилка на об’єктах, де щит підбирали “впритул” ще до того, як вирішили ставити захист від перенапруги.

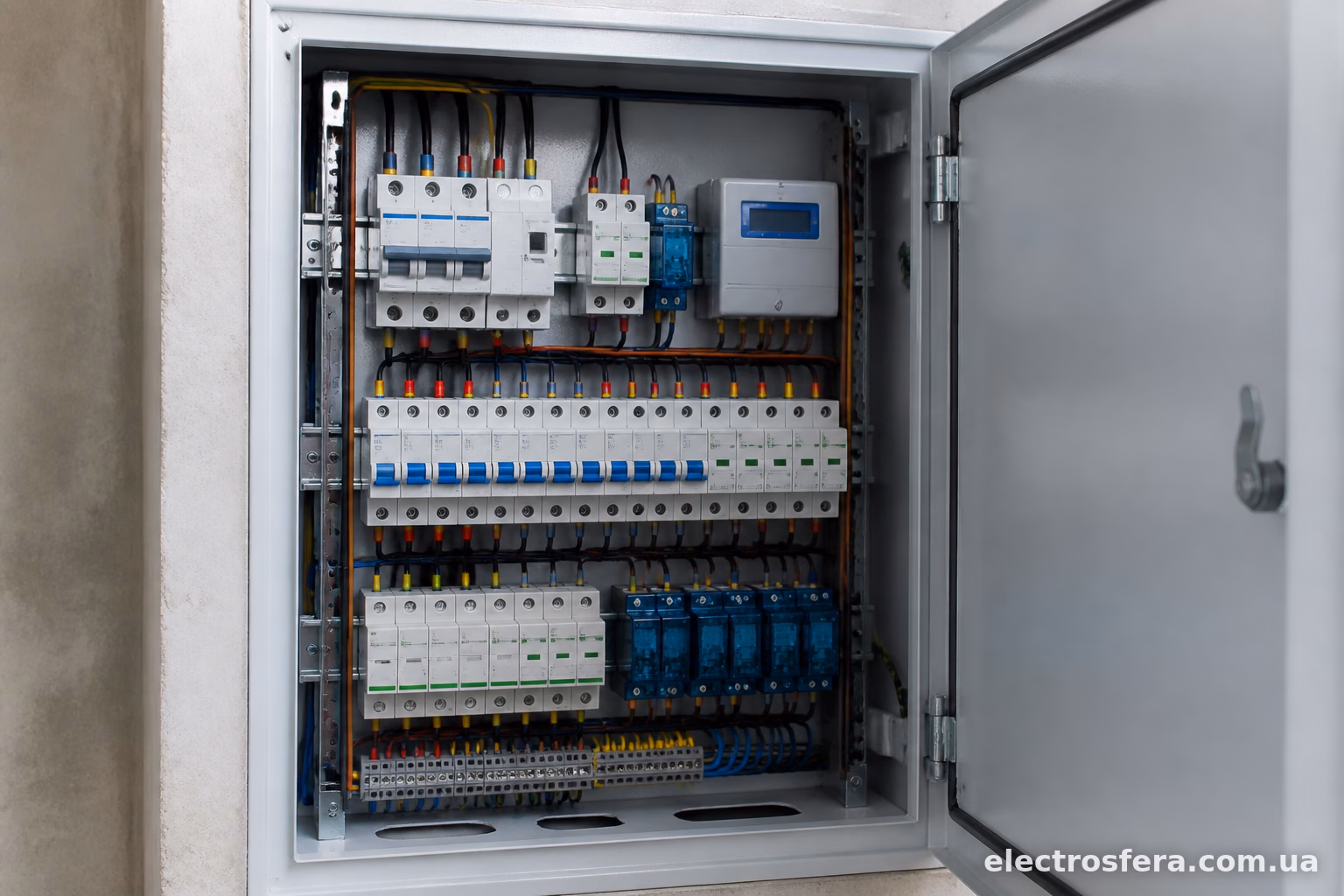

Типові помилки при встановленні
Найчастіша помилка — ставлять ПЗІП після групових автоматів, тобто вже після розподілу на лінії освітлення, розеток тощо. У такому разі захищається лише та лінія, куди підключений пристрій, а всі інші залишаються без прикриття.
Друга помилка — забувають про правильне заземлення. ПЗІП працює лише в парі з якісним контуром заземлення. Якщо опір заземлення завищений або заземлення взагалі формальне (як буває в старих будинках, де замість нормального контуру просто “земля” через стару трубу опалення), пристрій просто не зможе відвести імпульс кудись, і сенсу від нього мало.
Третя — довгі й перекручені провідники з’єднання, про що вже писав вище. Четверта — економія на класі захисту. Часто ставлять тільки клас III, “щоб було”, хоча будинок стоїть на відкритій місцевості і потребує повноцінного класу I через ризик прямого удару блискавки.
Коротко про послідовність монтажу
Якщо узагальнити весь порядок дій при встановленні ПЗІП в щиті:
- Визначте потрібний клас (або комбінацію класів) залежно від наявності зовнішнього блискавкозахисту та типу будівлі.
- Розмістіть ПЗІП максимально близько до вводу — одразу за вступним автоматом.
- Підключіть перед ним запобіжник згідно з паспортом виробника.
- З’єднайте з шиною заземлення найкоротшим можливим провідником.
- Перевірте індикатор стану після монтажу і періодично в процесі експлуатації — раз на рік чи після грози це не завадить.
На завершення варто сказати просте: ПЗІП — не той елемент щита, з яким можна “приблизно”. Неправильне розташування зводить нанівець весь захист, а це недешеве обладнання, і шкода, якщо воно просто стоїть для галочки. Якщо є сумніви щодо схеми або класу — краще проконсультуватись з електриком, який вже монтував такі системи саме в вашому типі будівлі, бо приватний будинок з блискавковідводом і міська квартира — це геть різні історії з різними вимогами.
