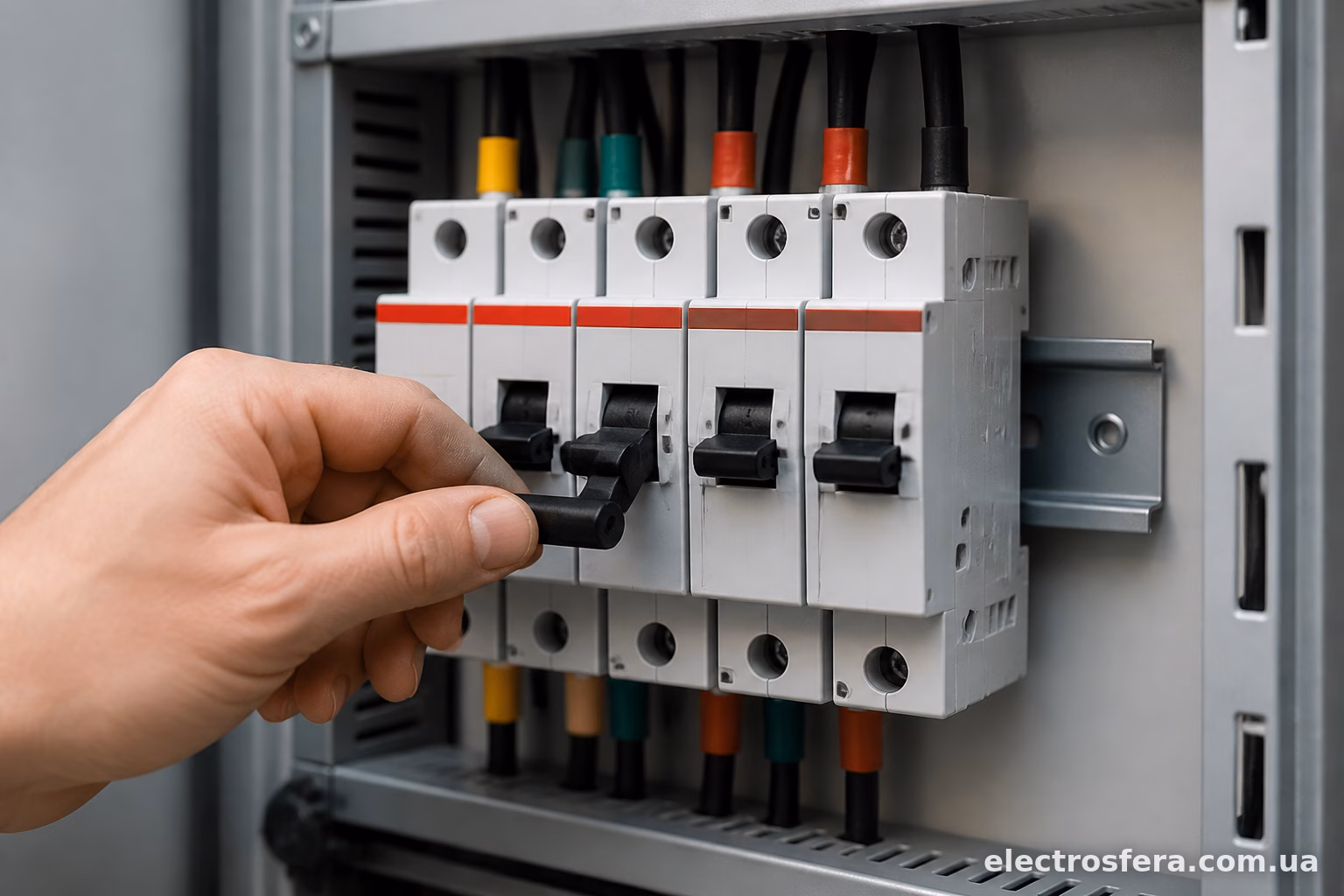

Модульний рубильник — це комутаційний апарат, який вручну вмикає або повністю знеструмлює електричне коло. На вигляд він схожий на звичайний автоматичний вимикач, монтується так само на DIN-рейку в щиток, але всередині немає ні теплового, ні електромагнітного розчіплювача. Він не захищає від перевантаження чи короткого замикання — це не його завдання. Його завдання просте: розірвати або з’єднати контакти за командою людини.
Багато хто плутає рубильник з автоматом саме через зовнішню схожість. Стоїть модуль у щитку, є важіль — і здається, що це одне й те саме. Але функціонально це зовсім різні речі.
Чим рубильник відрізняється від автоматичного вимикача
Автомат — це захисний пристрій. Він спрацьовує сам, без участі людини, коли струм перевищує допустиме значення або трапляється коротке замикання. Рубильник же не має жодної “розумної” начинки. Він працює виключно за принципом “клацнув — з’єднав, клацнув — розірвав”.
Звідси й різниця в застосуванні. Автомат ставлять для захисту лінії. Рубильник — для того, щоб мати можливість повністю знеструмити ділянку мережі перед ремонтом, обслуговуванням або в аварійній ситуації, коли треба швидко все вимкнути вручну.
Часто ці два апарати працюють у парі: спочатку по лінії стоїть рубильник, а вже за ним — автоматичні вимикачі на окремі групи споживачів. Так електрик може одним рухом руки знеструмити весь щиток, не клацаючи десятком тумблерів по черзі.

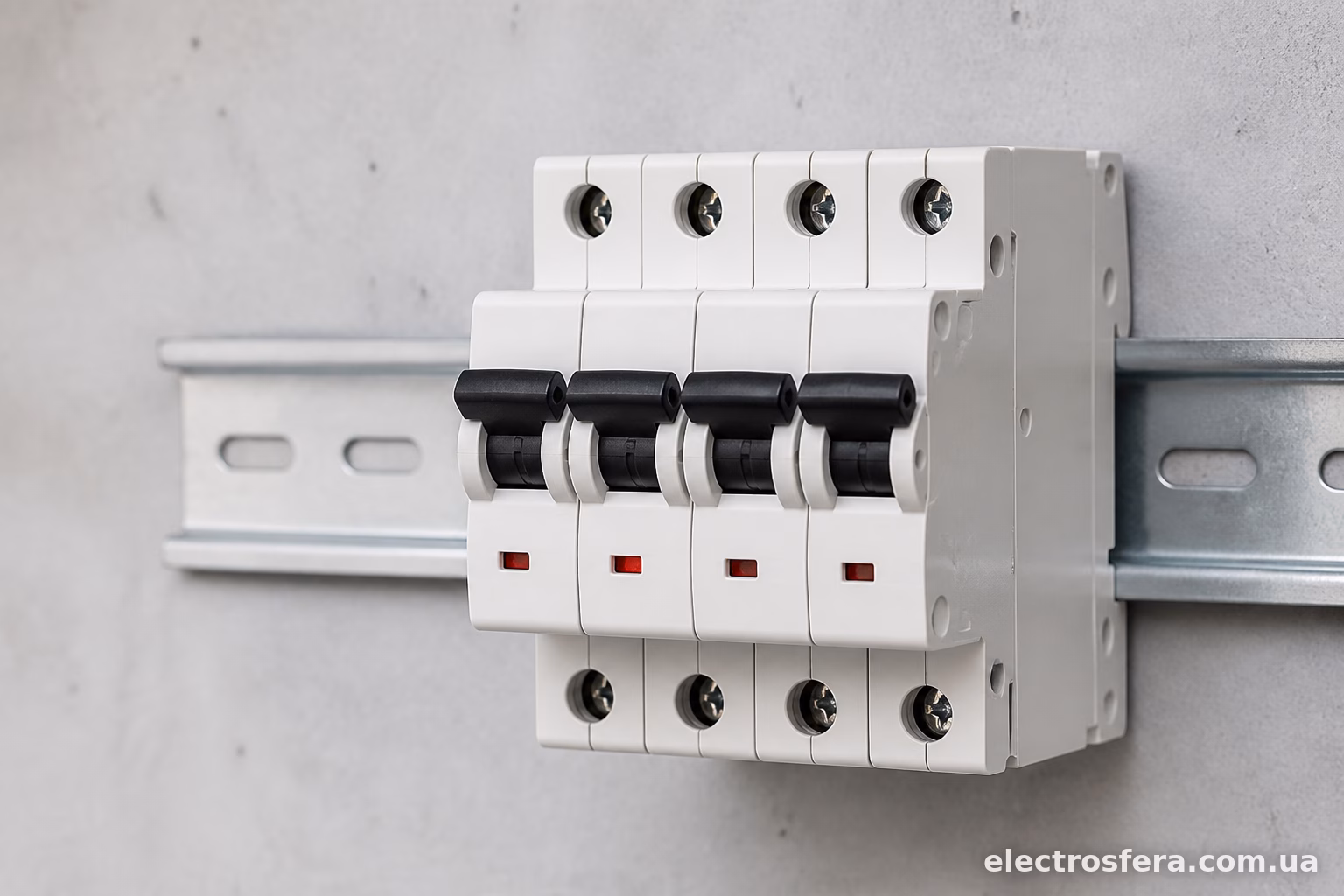

Навіщо взагалі потрібен рубильник, якщо є автомати
Питання логічне. Якщо автомат вже сам відключає лінію при аварії, навіщо ще й рубильник?
Річ у тім, що автомат не призначений для частих ручних комутацій. Виробники прямо вказують у документації — механічний ресурс на ручне вмикання/вимикання в автоматів обмежений і розрахований в основному на аварійні спрацювання, а не на щоденне користування. Якщо ви щодня по кілька разів клацаєте автоматом як вимикачем, він швидше вийде з ладу.
Рубильник же спроектований саме для частих механічних перемикань. Його ресурс — десятки тисяч циклів вмикання-вимикання. Це і є основна причина, чому в багатьох щитках, особливо на виробництві або в приватних будинках з генератором, стоїть окремий ввідний рубильник.
Ще одна причина — безпека при обслуговуванні. Електрику, який лізе в щиток міняти автомат чи розетку, потрібна гарантія, що напруга справді відсутня. Рубильник дає видиму, механічну фіксацію положення “вимкнено” — на відміну від деяких автоматів, де положення важеля не завжди однозначно показує реальний стан контактів.
Основні функції модульного рубильника
- ручне повне відключення ділянки мережі перед ремонтними роботами;
- аварійне знеструмлення при пожежі, затопленні або іншій небезпечній ситуації;
- організація резервного живлення — перемикання між мережею та генератором;
- розділення щитка на зони для зручного обслуговування без відключення всього будинку;
- використання як ввідного пристрою перед лічильником або групою автоматів.
На практиці найчастіше зустрічається саме перший і третій пункт. У приватному будинку рубильник ставлять перед генератором, щоб при переході на автономне живлення гарантовано розірвати зв’язок з мережею — це елементарна вимога безпеки, інакше можна “підсвітити” лінію енергетикам, які працюють на відновленні після аварії.

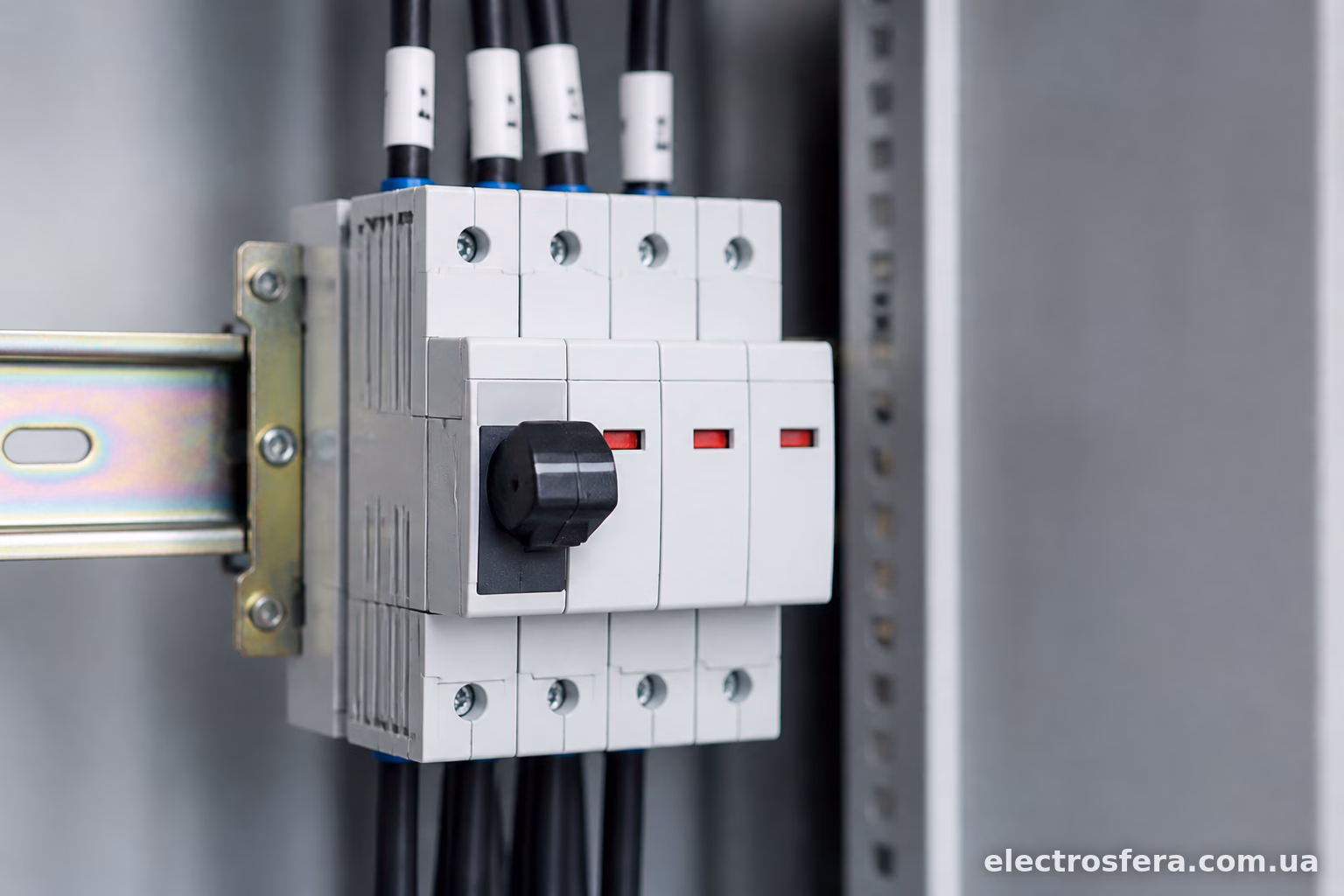

Види модульних рубильників
За кількістю полюсів рубильники бувають:
- однополюсні (1P) — розривають одну фазу, використовуються рідко, переважно в допоміжних колах;
- двополюсні (2P) — розривають фазу і нуль одночасно, стандарт для однофазних мереж 220В;
- трипольсні (3P) — для трифазних мереж без нейтралі;
- чотириполюсні (4P) — розривають три фази і нуль, найпоширеніший варіант для ввідних пристроїв у приватних будинках і на об’єктах з трифазним живленням.
Окремо варто згадати перемикачі-рубильники (їх ще називають реверсивними або перекидними). Це модифікація з трьома положеннями: мережа — нуль — генератор. Такий апарат дозволяє одним важелем перемикатися між основним і резервним джерелом живлення, фізично унеможливлюючи одночасне підключення обох.
Де застосовують модульний рубильник
Найпоширеніший сценарій — приватний будинок або дача з генератором. Коли зникає світло, власник вручну перемикає рубильник у положення “генератор”, запускає агрегат — і будинок отримує живлення. Без такого перемикача підключення генератора напряму в мережу небезпечне і для сусідського обладнання, і для самих ремонтників на лінії.
Другий типовий випадок — квартирні щитки в багатоповерхівках, де рубильник ставлять перед лічильником як загальний ввідний вимикач. Це зручно: прийшов електрик обслуговувати проводку — клацнув один важіль, і вся квартира знеструмлена, не треба вимикати кожен автомат окремо.
На виробництві рубильники ставлять на вводах до окремих цехів або дільниць, щоб мати можливість швидко знеструмити ділянку без впливу на решту підприємства. Також їх монтують перед насосними станціями, котельнями, вентиляційними установками — там, де потрібне регулярне ручне відключення обладнання для обслуговування.

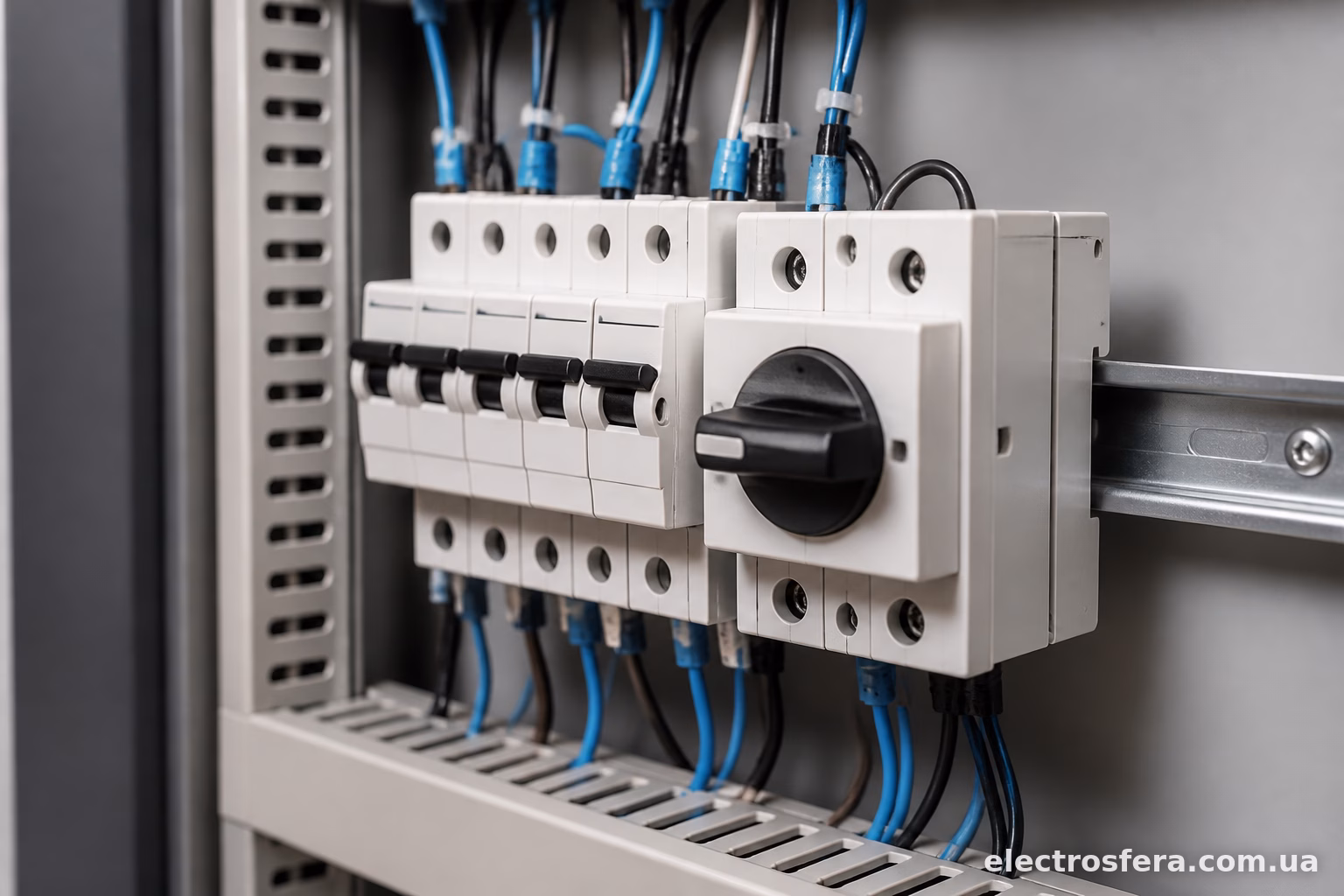

Як вибрати модульний рубильник
При виборі звертають увагу на кілька параметрів.
Номінальний струм — має відповідати або перевищувати максимальне навантаження лінії. Для квартирного щитка зазвичай достатньо 40-63А, для приватного будинку з трифазним вводом — 63-100А, для виробничих об’єктів підбирають індивідуально під навантаження.
Кількість полюсів — визначається типом мережі. Однофазна мережа — двополюсний рубильник, трифазна з нейтраллю — чотириполюсний.
Тип корпусу і кількість модулів — важливо для планування щитка. Чотириполюсні моделі зазвичай займають 4 модулі на DIN-рейці, це треба враховувати ще на етапі проектування щитка, щоб потім не виявилося, що місця не вистачає.
Виробник теж має значення. На українському ринку добре зарекомендували себе АСКО-УКРЕМ, IEK, Schneider Electric, ABB, Eaton. Різниця в ціні між бюджетними і преміальними моделями відчутна, але для приватного будинку цілком підійде продукція середнього цінового сегмента — головне, щоб апарат мав сертифікацію і чіткі технічні характеристики в паспорті.
Монтаж і підключення
Встановлюється модульний рубильник так само, як автоматичний вимикач — на DIN-рейку в щитку. Клеми зверху і знизу, підключення проводом відповідного перерізу під розрахований струм.
Головний нюанс — правильна орієнтація підключення. Живлення завжди подають на верхні клеми, навантаження знімають з нижніх. Це не просто формальність: при такому підключенні контакти, що комутують, залишаються знеструмленими у вимкненому положенні, і при заміні апарата чи обслуговуванні щитка ризик випадково торкнутися частини під напругою мінімальний.
Перед монтажем обов’язково знеструмлюють щиток повністю, а не покладаються на автомати, що стоять до цього. Банально, але саме на цьому етапі трапляється найбільше нещасних випадків серед тих, хто робить електромонтаж самостійно.
Для реверсивних перемикачів схема складніша — там задіяні три групи контактів, і помилка в підключенні може призвести до того, що генератор і мережа опиняться з’єднаними одночасно. Якщо немає впевненості у власних силах, цю частину роботи краще довірити електрику з досвідом саме таких схем.
Модульний рубильник — не найдорожча і не найскладніша деталь щитка, але без неї важко уявити безпечну експлуатацію електромережі там, де потрібне часте ручне відключення або резервне живлення. Автомат захищає від аварії, а рубильник дає контроль над ситуацією в руках людини — і це дві абсолютно різні, але однаково потрібні функції в будь-якому грамотно зібраному щитку.
