Насос, який працює цілодобово без потреби — це зайві витрати електроенергії та швидший знос обладнання. Таймер вирішує цю проблему просто: вмикає насос за розкладом і вимикає, коли робота не потрібна. Підходить для поливу городу, підкачки води в бак, роботи дренажних систем чи навіть акваріумних насосів.
Розберемось, які таймери використовують, як їх підключати і на що звернути увагу, щоб насос не згорів через невдалий вибір реле.
Навіщо взагалі ставити таймер на насос
Найпоширеніша ситуація — полив ділянки. Замість того щоб вручну вмикати насос вранці та ввечері, таймер робить це автоматично. Ви лягли спати — а система вже все зробила за розкладом.
Друга типова задача — підкачка води в накопичувальний бак чи бочку. Таймер вмикає насос на певний проміжок, наприклад, на 15 хвилин щогодини, і вода поступово накопичується без ризику перелити ємність (хоча тут краще додатково ставити поплавковий вимикач — про це нижче).
Ще один варіант — циркуляційні насоси в системах опалення. Немає сенсу ганяти теплоносій цілу добу, якщо будинок прогрівається за пару годин. Таймер економить і електрику, і ресурс насоса.

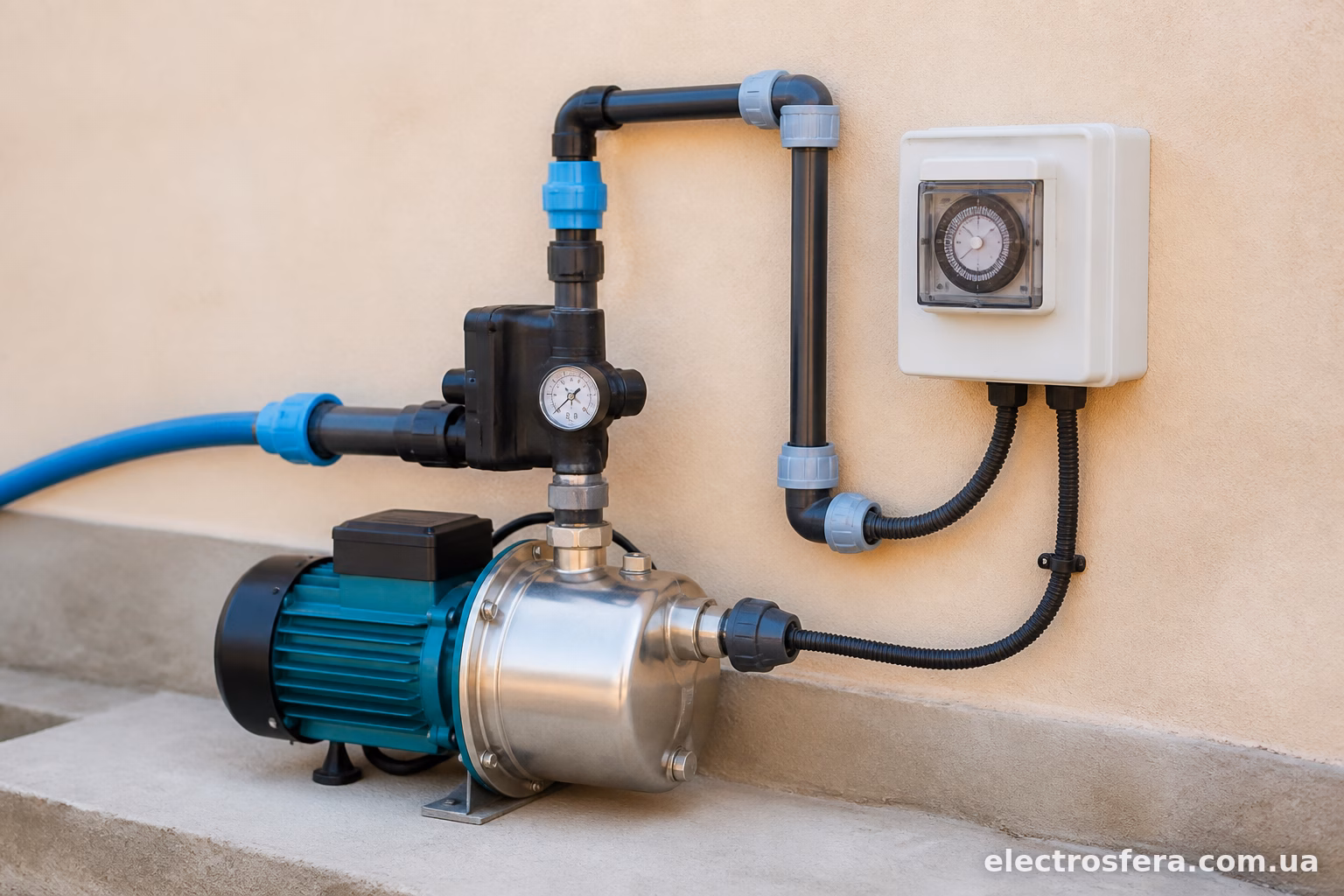

Які таймери підходять для насоса
Тут все залежить від потужності насоса та типу управління, яке вам потрібно.
Механічні розетки-таймери. Найпростіший варіант для маломожних насосів (до 2-3 кВт, залежно від моделі). Крутите диск, виставляєте інтервали по 15-30 хвилин — і все. Плюс — дешевизна і простота. Мінус — точність невисока, і при частих циклах механізм швидше зношується.
Електронні розетки-таймери. Дозволяють задавати конкретний час вмикання/вимикання з точністю до хвилини, іноді підтримують кілька програм на тиждень. Для побутового насоса потужністю до 1,5-2 кВт цього цілком достатньо.
Таймери на DIN-рейку (модульні). Ось це вже серйозний варіант для стаціонарної установки в електрощиті. Приклад — ТЕ15, TR612 або аналогічні реле часу від Eaton, Schneider, Finder. Витримують більші навантаження, комутують не сам насос напряму, а через контактор, і живуть довше в умовах вологих приміщень (насосна станція, підвал, свердловина).
Таймери з Wi-Fi та смартфоном. Зручно, коли хочеться керувати насосом дистанційно — наприклад, увімкнути полив, перебуваючи на роботі. Але для вологих приміщень такі пристрої не завжди підходять за класом захисту, тому їх частіше ставлять у сухому щитку, а комутацію виносять через контактор або реле.

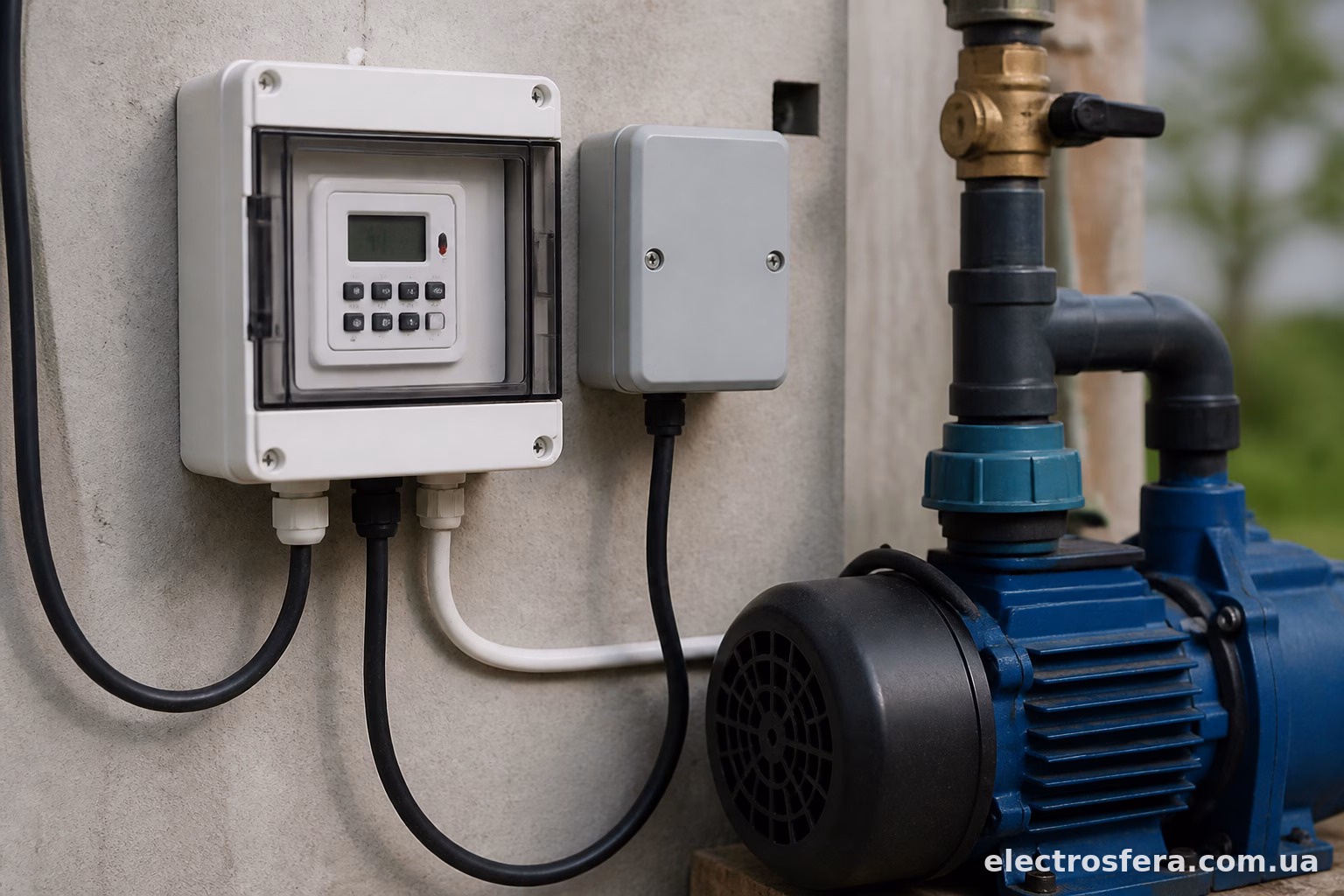

Схема підключення: пряме vs через контактор
Якщо насос малопотужний (до 1-1,5 кВт) і таймер розрахований на відповідний струм — можна підключати напряму. Механічна чи електронна розетка-таймер втикається в мережу, насос втикається в таймер. Все.
Але якщо насос потужніший, або ви ставите модульний таймер в щиток — краще діяти через контактор. Схема виглядає так:
- фаза заходить на контакт таймера;
- вихід таймера подає керуючий сигнал на котушку контактора;
- силові контакти контактора вже комутують сам насос.
Це знімає навантаження з контактів таймера — вони розраховані на невеликий струм керування, а не на пусковий струм насоса, який може бути в 5-7 разів вищим за номінальний в момент старту.
Для тригазового насоса (наприклад, свердловинного насоса на 380В) схема аналогічна, тільки контактор беруть трифазний, а таймер керує лише котушкою.

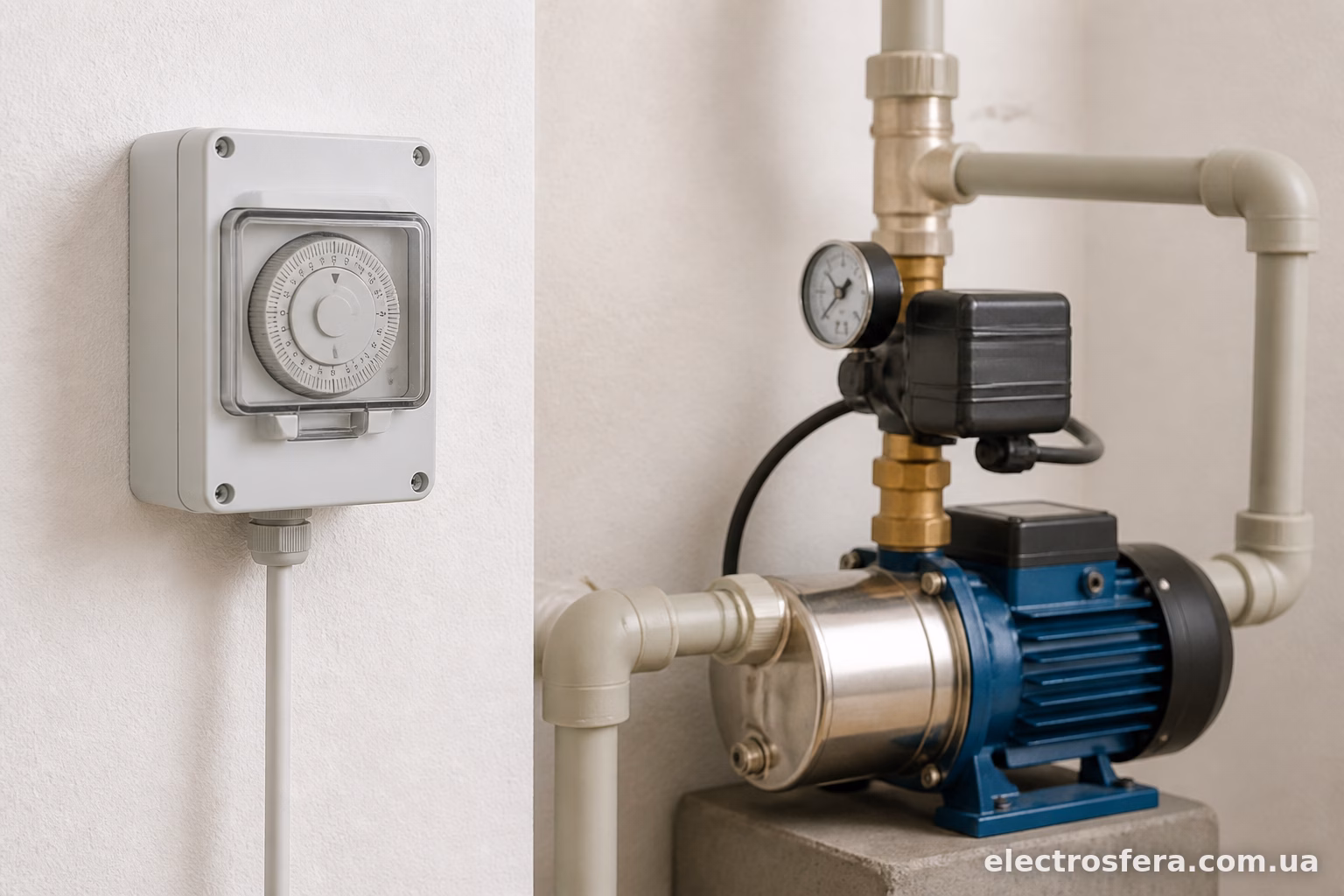

Підбір таймера під потужність насоса
Головна помилка — купити перший-ліпший таймер, не подивившись на його максимальне навантаження. У характеристиках зазвичай вказано щось на кшталт “16А, 3500Вт” — це і є межа.
Порахувати просто: беремо потужність насоса з паспорта (не плутати з потужністю двигуна — іноді вказують саме споживану потужність), додаємо запас 20-30% на пусковий струм і порівнюємо з характеристиками таймера.
Приклад: насос “Джилекс” або “Водолій” на 750 Вт спокійно тягне звичайна розетка-таймер на 16А (це приблизно 3500 Вт при 220В). А ось для свердловинного насоса на 1,5-2 кВт вже варто дивитись у бік модульного таймера з контактором — тут запас потрібен більший через глибину занурення і специфіку пуску.
Захист насоса при роботі з таймером
Таймер сам по собі не захищає насос від сухого ходу чи перегріву. Якщо вода закінчиться, а таймер продовжить вмикати насос за розкладом — двигун може вийти з ладу буквально за кілька хвилин.
Тому на практиці таймер комбінують з додатковими пристроями:
Поплавковий вимикач ставлять у баку чи ємності — він розриває ланцюг живлення, якщо рівень води падає нижче критичного, незалежно від того, що каже таймер.
Реле сухого ходу (наприклад, на базі датчика тиску чи протоку) відключає насос, якщо тиск у системі падає — це актуально для свердловинних насосів і насосних станцій.
УЗО обов’язково ставлять перед насосом, особливо якщо він працює у вологому середовищі — підвал, колодязь, зовнішня установка. Витік струму через пошкоджену ізоляцію в такому насосі — не рідкість, і без УЗО це загрожує ураженням.
Автоматичний вимикач на лінії насоса підбирають з характеристикою C (через пусковий струм), номінал — трохи вище робочого струму насоса.

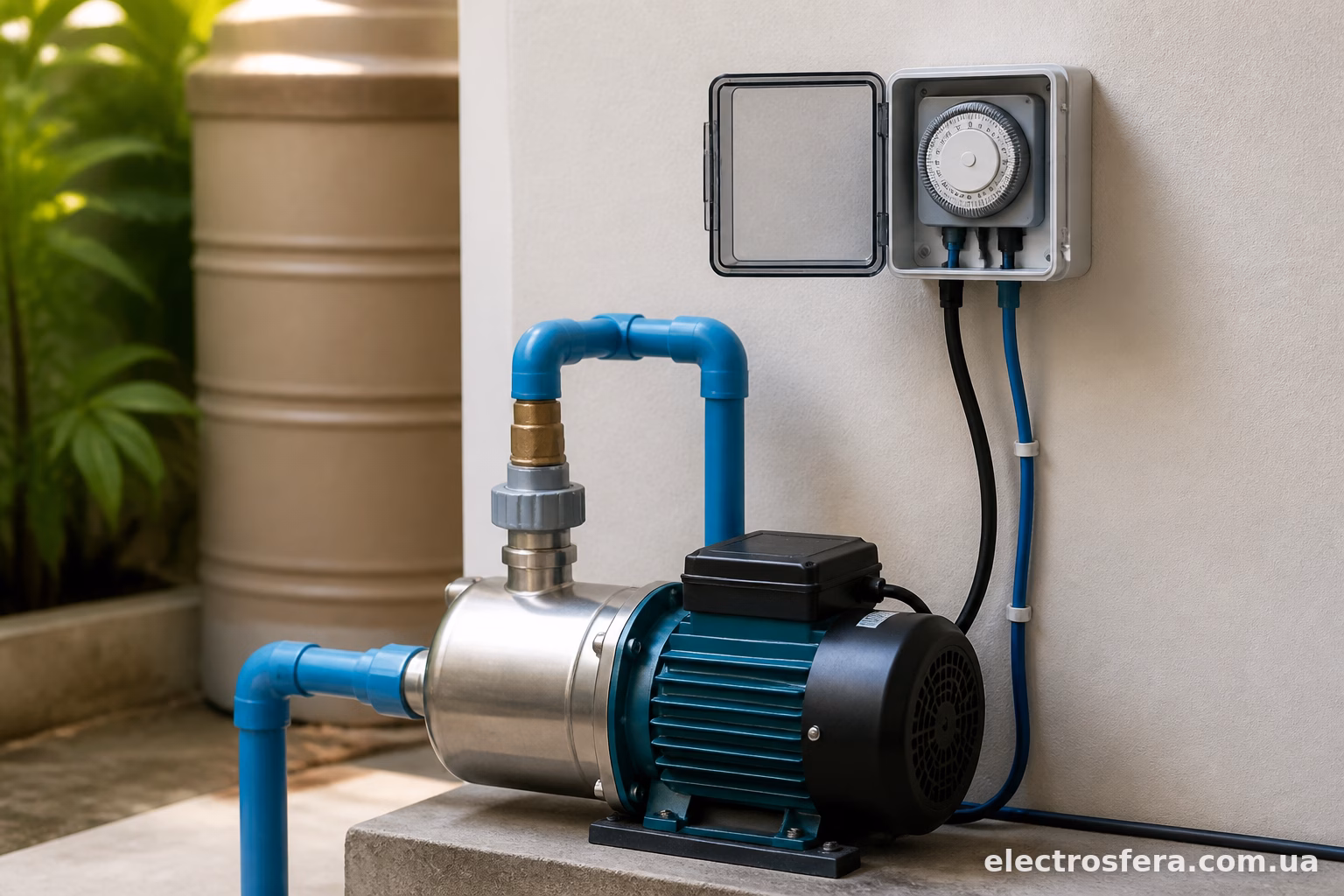

Приклад реальної схеми для поливу городу
Візьмемо типову ситуацію: насос “Вихрь” на 1,1 кВт качає воду зі свердловини для поливу двічі на день — вранці о 6:00 на 40 хвилин і ввечері о 19:00 на 40 хвилин.
Ставимо електронну розетку-таймер (наприклад, TDM або аналог) прямо перед насосом, якщо проводка дозволяє. Якщо насос стаціонарний і живиться від щитка — краще винести модульний таймер в щиток, а сам насос підключити через контактор і автомат С16.
Обов’язково додаємо реле сухого ходу або хоча б поплавок у джерелі — щоб при відсутності води насос не крутився вхолосту і не перегрівся.
Типові помилки при налаштуванні
Занадто короткі інтервали вмикання-вимикання — насос не встигає вийти на робочий режим, а це додаткове навантаження на пусковий конденсатор і обмотки. Мінімальний інтервал між циклами зазвичай не менше 3-5 хвилин.
Ігнорування пускового струму при виборі таймера — контакти механічного таймера можуть підгоряти і залипати, якщо навантаження на межі можливостей.
Відсутність захисту від сухого ходу — найпоширеніша причина передчасного виходу насосів з ладу серед тих, хто ставить лише таймер і забуває про решту.
Встановлення таймера у вологому приміщенні без відповідного класу захисту (IP44 і вище) — механізм швидко виходить з ладу через конденсат.
—
Таймер — простий і недорогий спосіб автоматизувати роботу насоса, але сам по собі він не замінює повноцінний захист. Для маломожних побутових насосів достатньо звичайної розетки-таймера, для стаціонарних систем краще ставити модульний таймер через контактор в щиток. І в будь-якому випадку варто подбати про захист від сухого ходу та УЗО — це збереже і насос, і нерви.
