Ввечері приходите з роботи, а ліхтар на подвір’ї вже годину світить дарма — ви його ввімкнули вранці і забули. Знайома ситуація. Таймер вирішує це раз і назавжди: вмикає світло рівно тоді, коли темніє, і гасить його зранку або о заданій годині вночі. Ніякого ручного керування, ніяких зайвих кіловат у рахунку.
Розберемося, які таймери підходять для вуличного освітлення, як їх правильно підключити і на що звернути увагу, щоб схема пропрацювала не один сезон, а років десять без нарікань.
Які типи таймерів використовують для вуличного світла
Тут все залежить від того, наскільки гнучке керування вам потрібне і скільки готові витратити.
Механічні таймери — найпростіший варіант. Крутите диск, виставляєте сегменти включення-виключення з кроком 15-30 хвилин. Дешево, надійно, але прив’язки до заходу сонця немає. Взимку темніє о 16:00, а таймер спрацює о 18:00, як налаштований влітку. Доводиться перенастроювати вручну кілька разів на рік.
Електронні (цифрові) таймери — тут вже є дисплей, кілька програм на тиждень, можна виставити різний час для буднів і вихідних. Деякі моделі мають резервне живлення на кілька годин, тому при короткому відключенні електрики налаштування не злітають.
Астрономічні реле (таймери світла) — оптимальний вибір саме для вуличного освітлення. Пристрій знає координати вашого міста (або визначає їх автоматично) і сам розраховує час сходу і заходу сонця на кожен день року. Ввечері вмикає ліхтарі рівно в сутінках, вранці гасить на світанку. Ніякого підлаштування під сезон.
Розумні (Wi-Fi) таймери — керування через смартфон, можна ввімкнути підсвітку двору з дивана або поки їдете додому з дачі. Зручно, але залежить від стабільності інтернету і роботи хмарного сервісу виробника.
Для більшості приватних будинків найкраще працює зв’язка з астрономічного реле і фотореле — про це нижче.

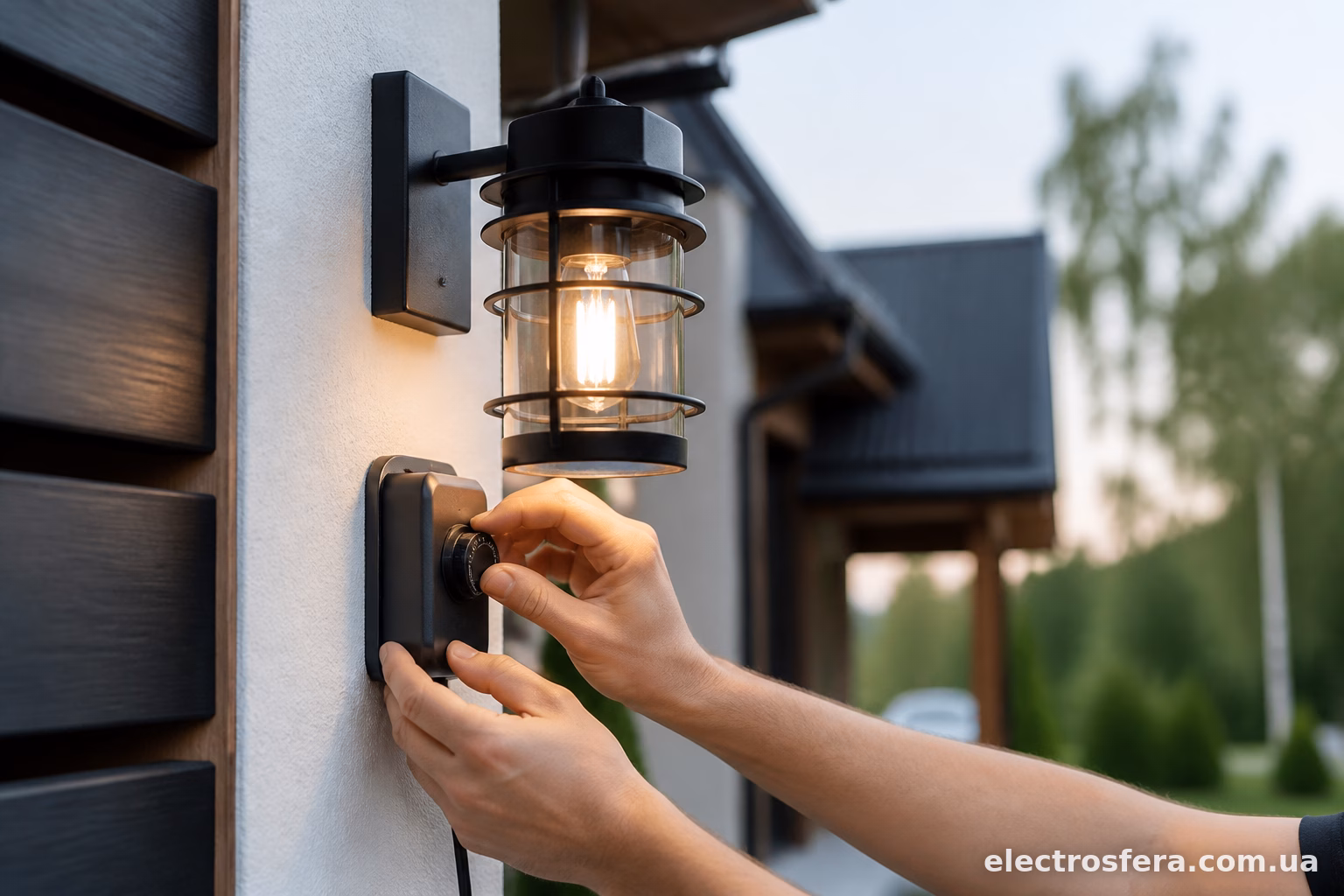

Таймер чи фотореле — що обрати
Часто плутають ці два пристрої, хоча принцип роботи різний.
Фотореле реагує на реальну освітленість — стемніло, датчик спрацював, світло увімкнулось. Плюс — точність прив’язки до фактичної погоди (у похмурий день ліхтарі увімкнуться раніше). Мінус — датчик може хибно спрацьовувати від фар машин, блискавки, снігопаду чи навіть яскравого місяця.
Таймер працює за часом, незалежно від погоди на вулиці. Астрономічна модель практично усуває головний недолік звичайного таймера — вона знає, коли саме сьогодні захід сонця.
Найпрактичніше рішення — комбінувати обидва пристрої або взяти реле, яке поєднує обидві функції. Наприклад, ввімкнення відбувається по фотодатчику (реальні сутінки), а вимкнення — по таймеру о заданій годині, скажімо о 23:00 чи о 6 ранку. Так ліхтарі не горітимуть даремно всю ніч, коли вже ніхто не гуляє двором.

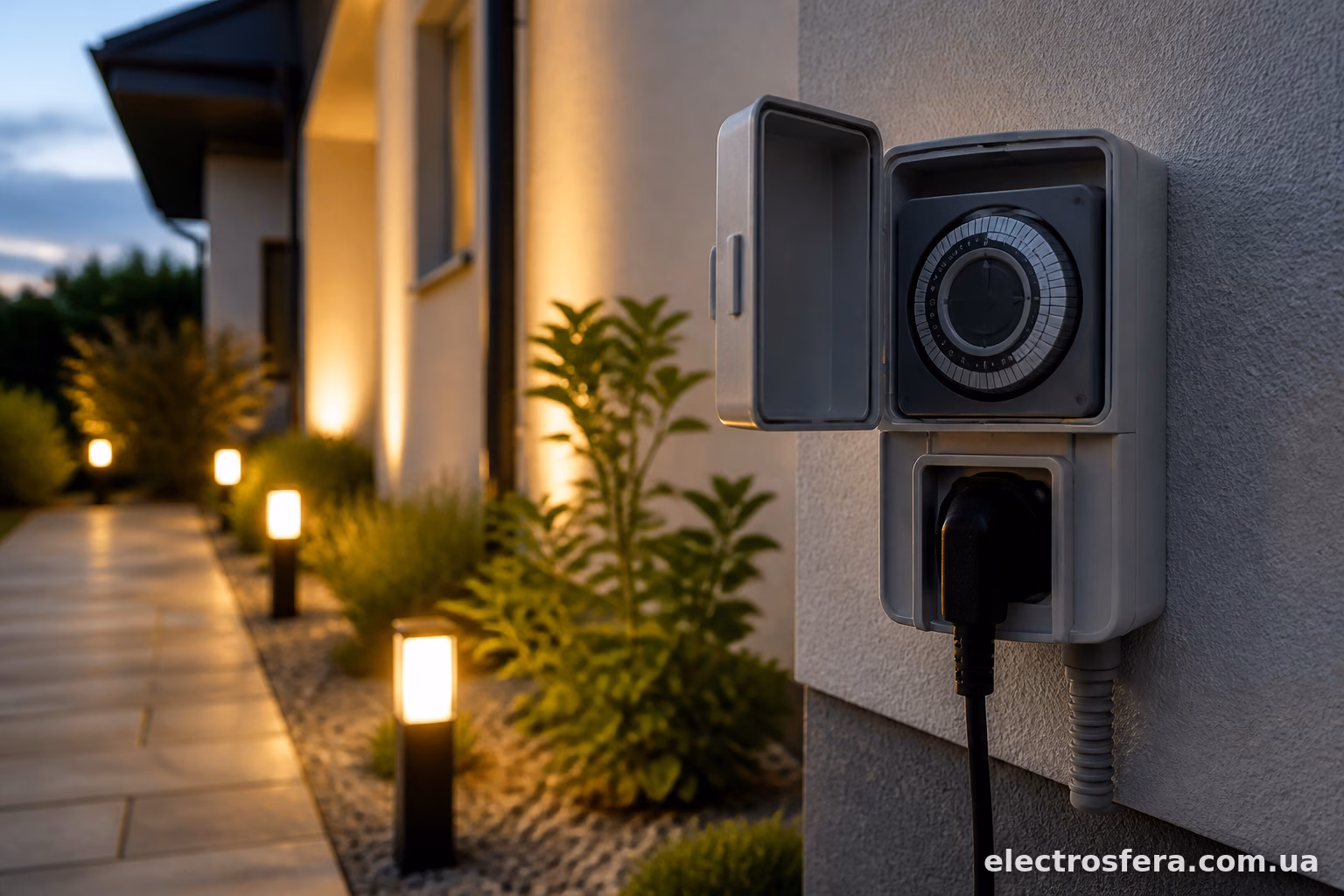

Схема підключення таймера до освітлення
Базова схема для звичайних ліхтарів потужністю до 10-16А (залежно від моделі таймера) виглядає просто:
- фаза з автомата йде на вхід таймера;
- нуль підключається напряму до світильника, минаючи таймер (у більшості механічних і електронних моделей комутується лише фаза);
- вихід таймера (комутована фаза) йде на світильник;
- заземлення — окремим провідником, якщо світильник металевий або є клас захисту I.
Перед таймером обов’язково ставте окремий автоматичний вимикач на 10-16А — це і захист лінії, і зручність для обслуговування: вимкнули автомат, спокійно міняєте лампу чи сам таймер.
Якщо освітлення складається з декількох груп (ліхтарі на воротах, підсвітка доріжки, декоративні гірлянди на фасаді), логічно розвести їх через окремі автомати і, за потреби, окремі таймери або канали одного багатоканального реле.
Коли потрібен контактор
Побутові таймери розраховані максимум на 16, рідше 20-25А. Якщо на вулиці стоїть потужне освітлення — прожектори по 500-1000 Вт кожен, або їх десяток на весь периметр ділянки, — сумарний струм легко перевищить можливості таймера. У такому випадку контакти реле просто вигорять через кілька місяців роботи.
Рішення — ставити таймер не напряму на навантаження, а на котушку контактора. Схема така:
- Таймер комутує невеликий струм — лише котушку контактора (зазвичай до 1А).
- Контактор своїми силовими контактами вже комутує все реальне навантаження освітлення — хоч 20А, хоч 63А, залежно від моделі.
- Живлення на силові контакти контактора подається окремо, через свій автомат відповідного номіналу.
Такий підхід типовий для комерційних об’єктів — підсвітка автосалону, паркінгу, торгового центру. Але й на приватній ділянці з великою кількістю прожекторів це виправдано: контактор служить довше, а таймер не перегрівається.

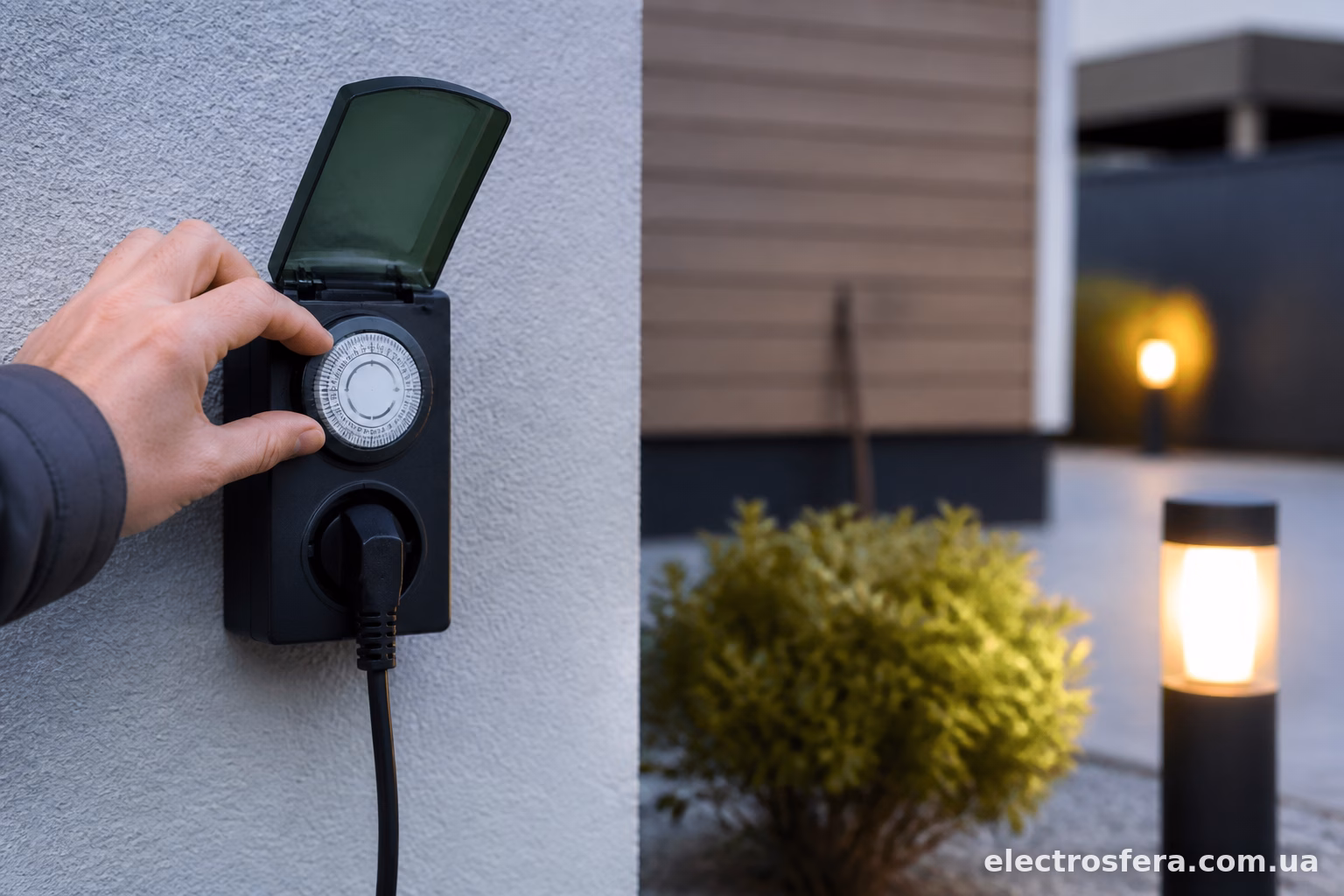

Типові помилки при монтажі
Найчастіше зустрічається кілька проблем, і всі вони цілком уникальні, якщо знати наперед.
Перше — плутанина з нулем. Деякі майстри по звичці заводять і фазу, і нуль через таймер, хоча пристрій розрахований на комутацію лише фазного провідника. Це може призвести до некоректної роботи або взагалі виходу таймера з ладу.
Друге — відсутність окремого автомата перед таймером. Якщо станеться коротке замикання в лінії освітлення, згорить сам таймер, а не спрацює захист.
Третє — установка бюджетного таймера без вологозахисту в вуличному щитку без додаткового кожуха. Клас захисту IP20 годиться лише для сухого приміщення. Для вулиці чи неопалюваної господарської будівлі потрібен щонайменше IP44, а краще виносити таймер у герметичний бокс всередині приміщення, а зовні залишати лише кабель до світильників.
Четверте — ігнорування пускових струмів. Галогенні прожектори і особливо старі лампи розжарювання дають кидок струму при включенні в кілька разів вищий за номінальний. Якщо таймер розрахований “впритул” по потужності, з часом контакти обгорають і починають іскрити. Береться запас хоча б 20-30% від розрахункового навантаження.
Приклади практичних сценаріїв
Для двору приватного будинку непогано працює така схема: астрономічне реле на в’їзну групу і фасадне освітлення (вмикається в сутінках, вимикається о 23:00-24:00 і знову коротко о 6 ранку до світанку), окремий механічний таймер на декоративну підсвітку клумб чи альтанки (працює лише ввечері, з 19:00 до 22:00, коли сім’я на терасі).
Для складу чи ангару з периметральним освітленням логічніше ставити фотореле плюс контактор — тут важливіша саме реакція на реальну темряву, а не точний розклад.
Для дачі, де бувають наїздами, зручний Wi-Fi таймер — можна ввімкнути світло дистанційно перед приїздом або перевірити, чи не забули вимкнути.
Керування зовнішнім освітленням через таймер — це не про складну електрику, а про здоровий глузд і трохи планування на етапі монтажу. Головне — правильно підібрати тип реле під конкретне навантаження, не забути про автомат захисту і врахувати вологозахист, якщо пристрій стоїть на вулиці. Тоді ліхтарі будуть вмикатися і гаснути самі, а ви забудете про ручне керування взагалі.
