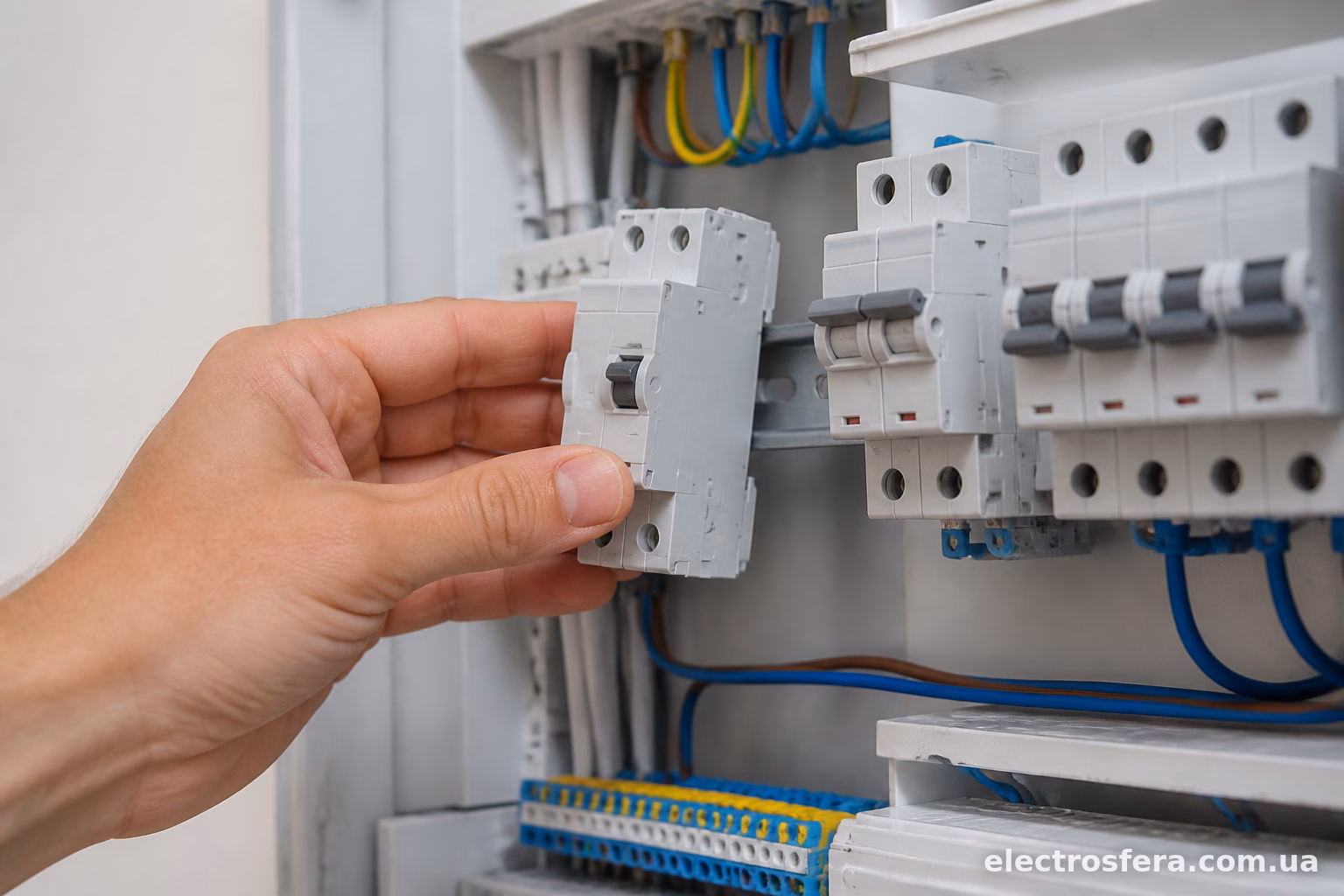

Що таке імпульсне реле і для чого воно потрібне

Імпульсне реле — це пристрій, який перемикає стан контактів (замкнено/розімкнено) коротким імпульсом напруги, а не постійним утриманням кнопки чи вимикача. Натиснув кнопку — світло увімкнулось. Натиснув ще раз, навіть з іншого кінця квартири — вимкнулось. Саме в цьому вся суть: керування освітленням чи іншим навантаженням з кількох місць без складної та заплутаної проводки.

Якщо простими словами — це такий собі електронний перемикач-тригер. Він запам’ятовує своє останнє положення і чекає наступного короткого сигналу, щоб змінити його на протилежне. На відміну від звичайного контактора, якому потрібна постійна подача напруги на котушку для утримання контактів, імпульсному реле достатньо миттєвого поштовху струмом.

Принцип роботи

Всередині корпусу — електромагнітна котушка та механізм-защіпка (у старих моделях) або електронна схема (у сучасних). Коли на котушку подається короткий імпульс напруги через кнопку без фіксації, механізм перемикає контакти в інше положення і залишається там навіть після зникнення сигналу.

Тут криється головна відмінність від звичайного реле чи контактора. Ті тримають контакти замкнутими, поки на котушку йде живлення. Прибрали напругу — контакти розімкнулись. Імпульсне ж реле “запам’ятовує” стан механічно або електронно, тому споживання енергії мінімальне — струм йде тільки в момент перемикання, а не постійно.

Керується таке реле звичайними кнопковими вимикачами без фіксації положення — на відміну від класичних прохідних вимикачів, де потрібна складна схема з трьома-чотирма проводами між точками керування.

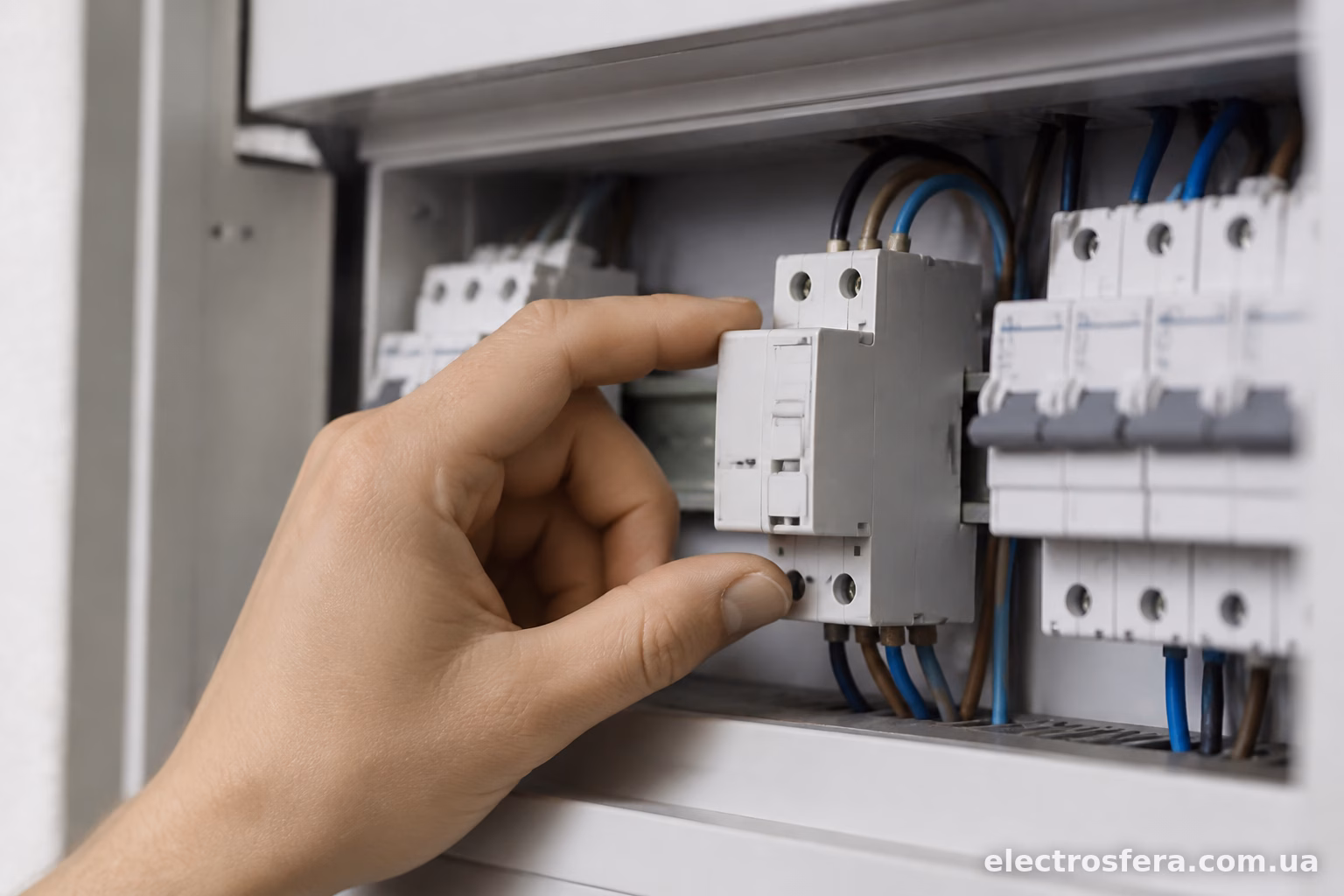

Навіщо взагалі це потрібно

Уявіть довгий коридор або сходовий проліт у багатоповерхівці. Потрібно вмикати світло знизу і вимикати згори, або навпаки. Класичний варіант — прохідні вимикачі, з’єднані спеціальним кабелем на кілька жил. Якщо точок керування три і більше — з’являються перехресні вимикачі, а проводка перетворюється на справжній лабіринт.

З імпульсним реле все простіше. До кожної кнопки йде звичайний двожильний кабель, всі кнопки з’єднуються паралельно і підключаються до одного реле. Хоч п’ять точок керування роби, хоч десять — схема не ускладнюється, змінюється лише кількість паралельних гілок.

Типові сценарії, де це реально рятує:

освітлення сходових кліток у під’їздах — з кожного поверху своя кнопка;
довгі коридори в офісах чи квартирах;
освітлення городу чи двору приватного будинку — з кількох точок входу;
керування насосом, вентиляцією, гаражними воротами;
організація “розумного” вимикання групи світильників одним натиском з кількох місць.

У приватних будинках імпульсні реле часто ставлять для керування зовнішнім освітленням — на воротах, з веранди, з боку гаража. Три кнопки, одне реле, і жодних додаткових жил у кабелі.

Схема підключення

Найпростіша схема виглядить так: фаза йде на вхід реле, з виходу реле — на навантаження (лампу чи групу світильників). Керуючі кнопки без фіксації підключаються паралельно до клем управління реле, зазвичай позначених як A1 та A2 або “імпульсний вхід”.

Важливий нюанс — кнопки мають бути саме без фіксації, тобто натиснув-відпустив, а не тумблер. Якщо поставити звичайний вимикач з фіксацією, реле перемкнеться при замиканні контакту і одразу ж перемкнеться назад при розмиканні — толку не буде.

На DIN-рейку в електрощиті реле монтується так само, як звичайний модульний автомат чи контактор — займає одне чи два модульних місця залежно від моделі та кількості полюсів.

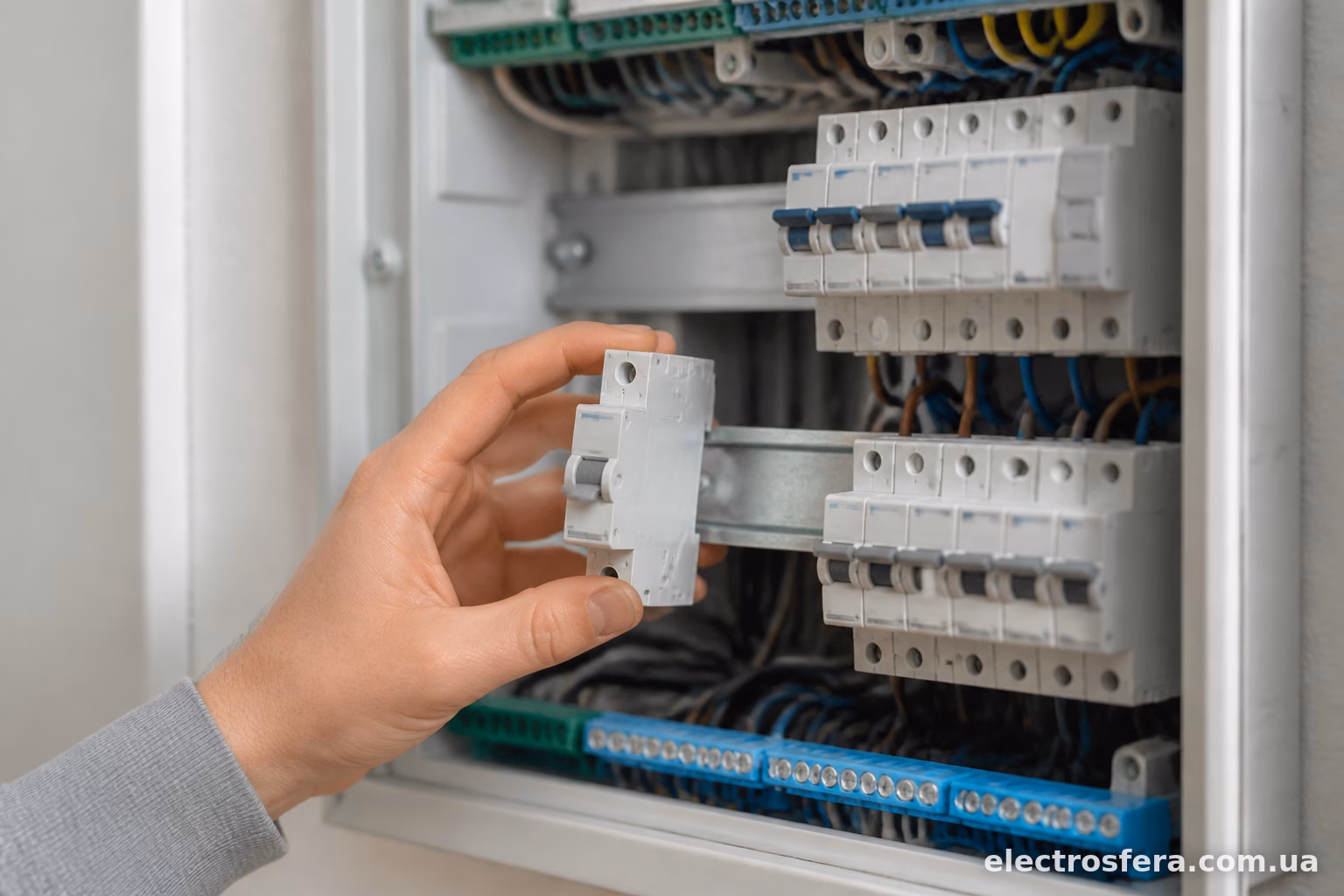

Одно- та двополюсні реле

Однополюсні моделі комутують лише фазний провід і підходять для звичайного освітлення в квартирі. Двополюсні розривають одразу і фазу, і нуль — таке рішення частіше застосовують у промислових щитах або там, де важлива додаткова безпека при обслуговуванні лінії.

Є ще варіанти з кількома незалежними групами контактів в одному корпусі — зручно, коли потрібно одночасно керувати кількома групами світильників з одних і тих самих кнопок, наприклад в актовому залі чи великому магазині.

Імпульсне реле проти прохідних вимикачів — що обрати

Тут все залежить від кількості точок керування та ситуації в цілому.

Для двох точок (звичайний коридор, сходовий марш між двома поверхами) прохідні вимикачі часто виявляються простішим і дешевшим рішенням — не треба ставити додатковий модуль у щит, схема класична і зрозуміла будь-якому електрику.

А от коли точок три і більше — імпульсне реле майже завжди виграє. Проводка спрощується, кнопки можна ставити скільки завгодно без переробки схеми, та й вартість самого реле (зазвичай 150–400 грн залежно від виробника) окупається на економії кабелю та часу монтажу.

Ще один плюс — гнучкість на майбутнє. Захотілось додати ще одну точку керування через рік після ремонту? З імпульсним реле це просто додаткова паралельна кнопка. З прохідними вимикачами довелось би переробляти всю схему та тягнути новий кабель.

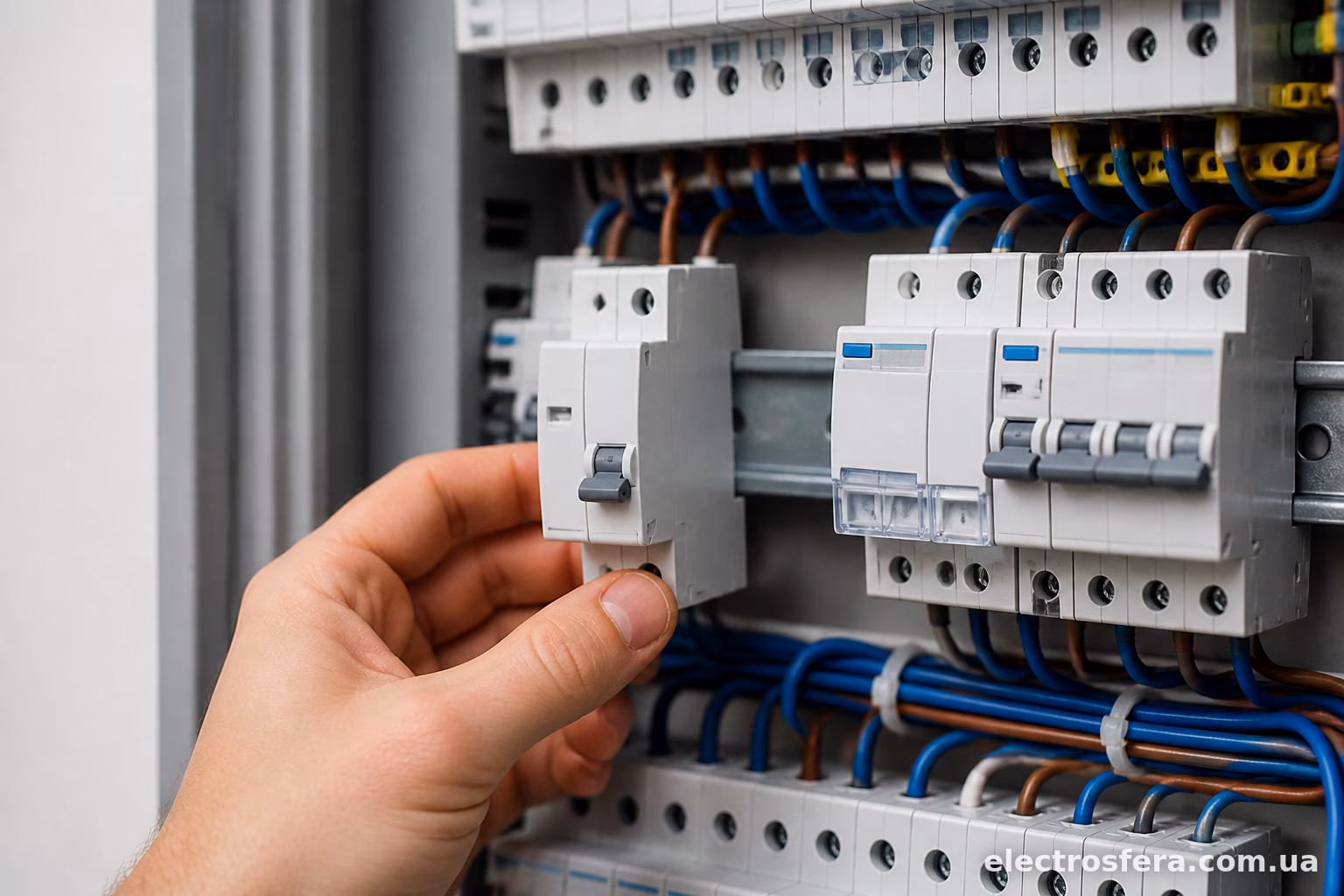

На що звернути увагу при виборі

Перше і головне — номінальний струм комутації. Для звичайного освітлення LED-лампами вистачить реле на 16А, але якщо плануєте керувати потужнішим навантаженням (насос, кілька груп освітлення одразу), варто брати з запасом — 20А чи навіть 32А.

Друге — наявність ручного керування безпосередньо на корпусі реле. Практично всі сучасні моделі мають маленький важіль чи кнопку прямо на корпусі, яка дозволяє перемкнути стан вручну прямо в щиті, без походу до кнопки на стіні. Зручно при діагностиці або якщо кнопка десь відірвалась.

Третє — тип індикації. Деякі моделі мають світлодіод, що показує поточний стан контактів (увімкнено/вимкнено) — корисно, коли реле стоїть у щиті і хочеться швидко зрозуміти, чи горить світло, не йдучи до самого приміщення.

З виробників на українському ринку часто зустрічаються реле від Schneider Electric (серія Acti9), Hager, ETI, АСКО-УКРЕМ, IEK. Різниця здебільшого в якості механізму та терміну служби — бюджетні китайські аналоги теж працюють, але ресурс перемикань у них зазвичай менший.

Типові проблеми при експлуатації

Найчастіша скарга — реле “клацає”, але навантаження не вмикається. У 90% випадків причина банальна: перегоріла сама лампа чи несправний світильник, а не реле. Друга за популярністю причина — обрив у ланцюзі керуючих кнопок, особливо якщо кнопок багато і десь по дорозі слабкий контакт у клемі.

Буває, що реле починає перемикатись саме по собі, без натискання кнопки. Найчастіше винна наведена напруга в довгому проводі керування, який проходить паралельно силовому кабелю. Вирішується екрануванням або зміною траси прокладки проводу.

Ще одна ситуація — реле не витримує заявленого струму і з часом контакти підгорають, особливо при частих перемиканнях потужного навантаження без запасу по номіналу. Тут порада проста: завжди брати реле з запасом хоча б 20-30% від розрахункового струму навантаження.

—

Імпульсне реле — не якась екзотика, а цілком буденний елемент електрощита, який реально спрощує життя там, де потрібне керування освітленням чи іншим навантаженням з кількох точок. Коштує недорого, монтується швидко, а головне — дозволяє в майбутньому легко додавати нові точки керування без переробки всієї проводки. Якщо плануєте ремонт з кількома вимикачами на одну групу світла — придивіться до цього рішення замість класичних прохідних схем.
