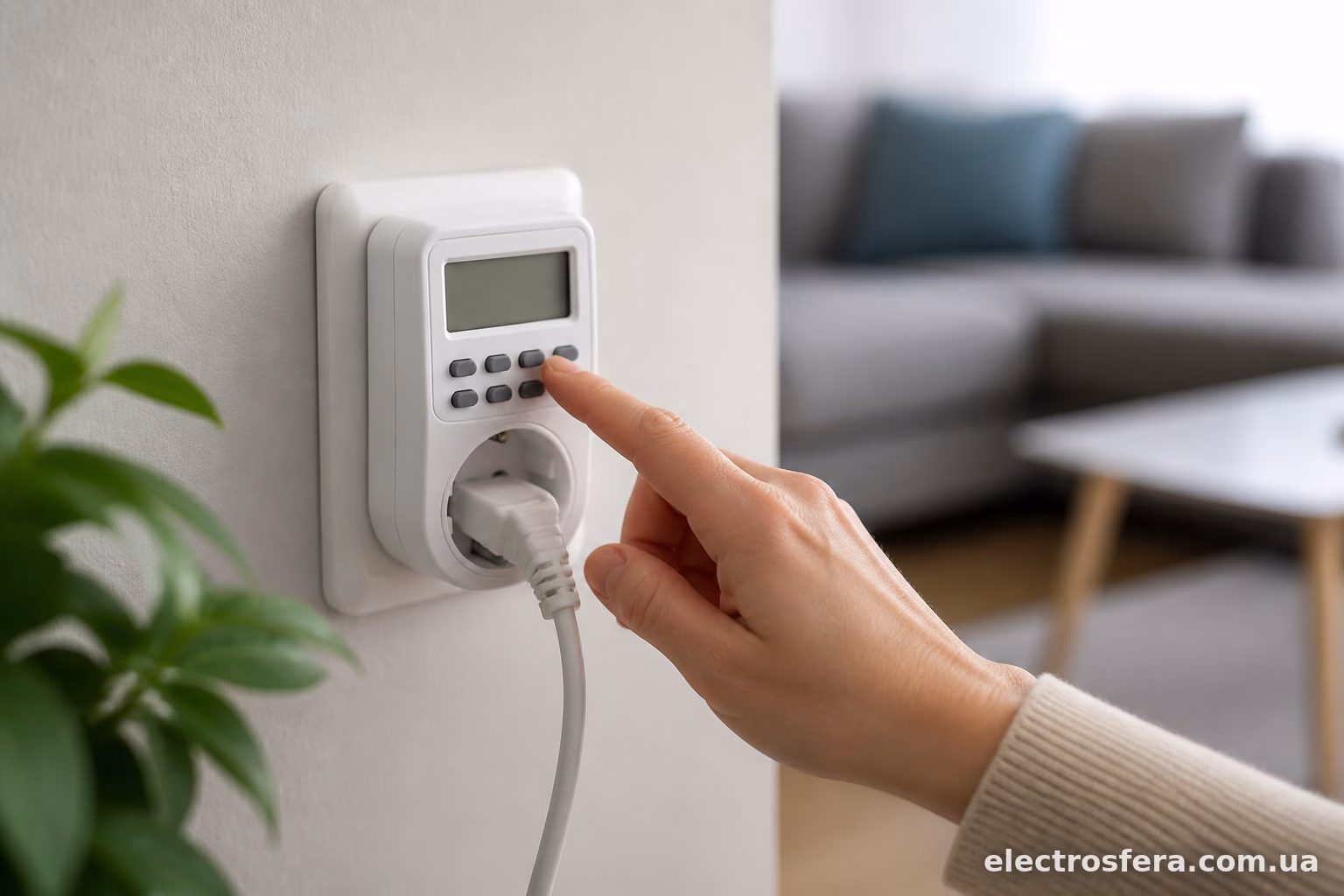

Добовий таймер — це реле часу, яке вмикає та вимикає навантаження за заданим розкладом протягом доби. Ставите на нього поливальну систему, вуличне освітлення, акваріумний компресор чи навіть бойлер — і забуваєте про ручне керування. Але щоб він працював так, як треба, його потрібно правильно виставити. І тут є нюанси, залежно від того, механічний у вас пристрій чи електронний.
Які бувають добові таймери
Перш ніж крутити налаштування, варто розуміти, з яким типом пристрою маєте справу.

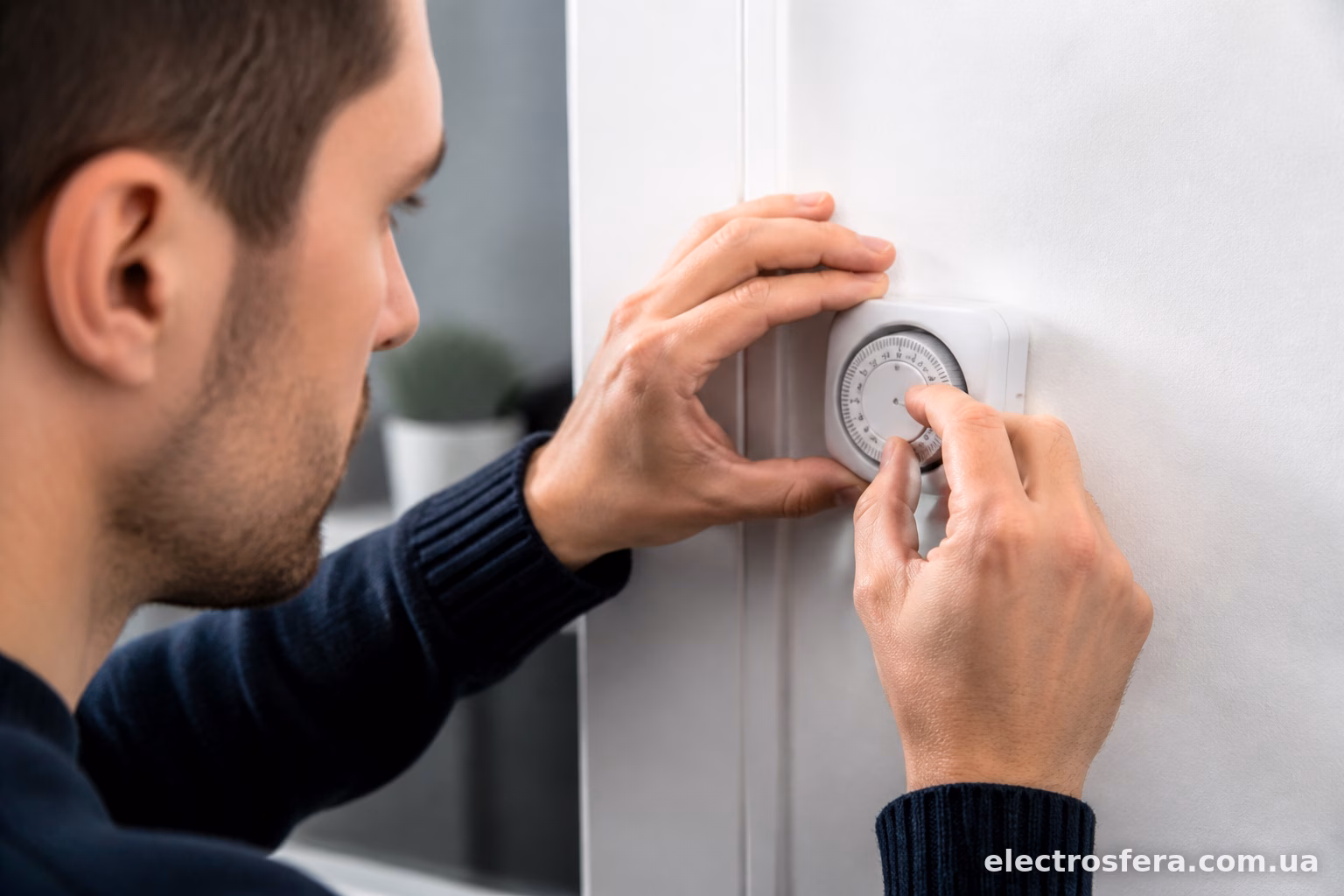

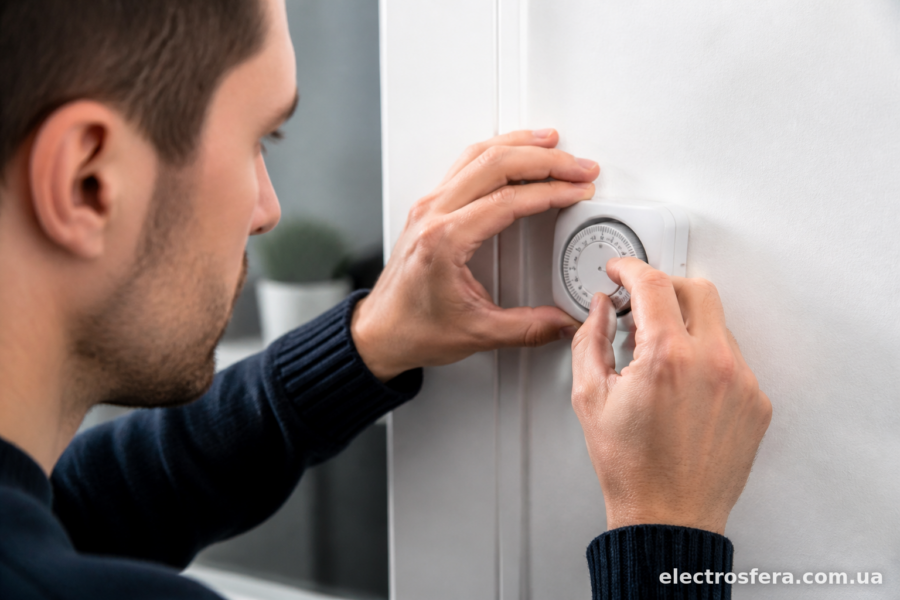

Механічні таймери — це кругла шкала з поділками по 15 або 30 хвилин та рухомими бігунками (їх ще називають повзунками або “прапорцями”). Ви фізично відсовуєте бігунки на потрібні години, і вбудований годинниковий механізм в потрібний момент перемикає контакти. Простий, надійний, служить роками, але точність — плюс-мінус кілька хвилин, і кількість перемикань за добу обмежена.

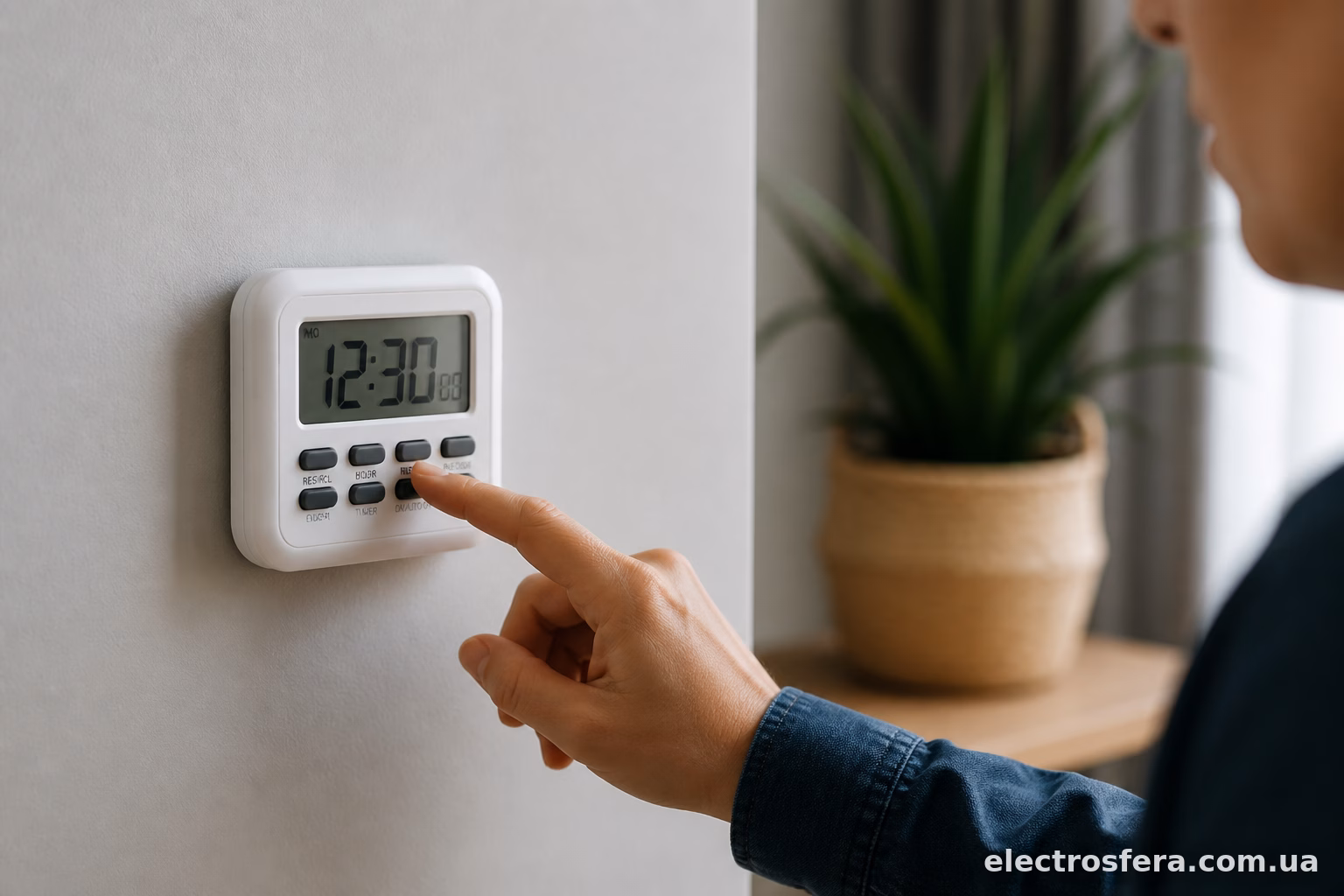

Електронні таймери з дисплеєм дають набагато більше гнучкості: можна задати кілька програм на кожен день тижня окремо, виставити точний час до хвилини, а деякі моделі вміють враховувати астрономічний схід і захід сонця (це вже “астротаймери”, вони самі підлаштовуються під сезон).
Модульні таймери на DIN-рейку — окрема категорія, розрахована на встановлення в електрощит. Найпопулярніші виробники тут — Finder, ETI, Legrand, Schneider Electric. Вони бувають і механічними, і електронними, але завжди компактні та призначені для стаціонарного монтажу поруч з автоматичними вимикачами.
Що потрібно зробити перед налаштуванням
Спершу — знеструмити ділянку, куди буде підключатись таймер, якщо він монтується в щиток. Для розеткового таймера це не критично, просто вимкніть його з мережі на час налаштування.
Далі перевірте, чи правильно підключено навантаження. Помилка, яку роблять часто: плутають клеми входу і виходу, або підключають таймер без урахування фази й нуля. На корпусі майже завжди є маркування — L (фаза вхід), N (нуль), а вихідна клема на навантаження підписана окремо, іноді як “load” або просто стрілочкою. Якщо переплутати — таймер або взагалі не спрацює, або буде постійно тримати лінію під напругою, ігноруючи програму.
І головне — виставте поточний час. Без цього весь розклад “поїде” в одну сторону, і лампочка буде вмикатися не о восьмій вечора, а о шостій.

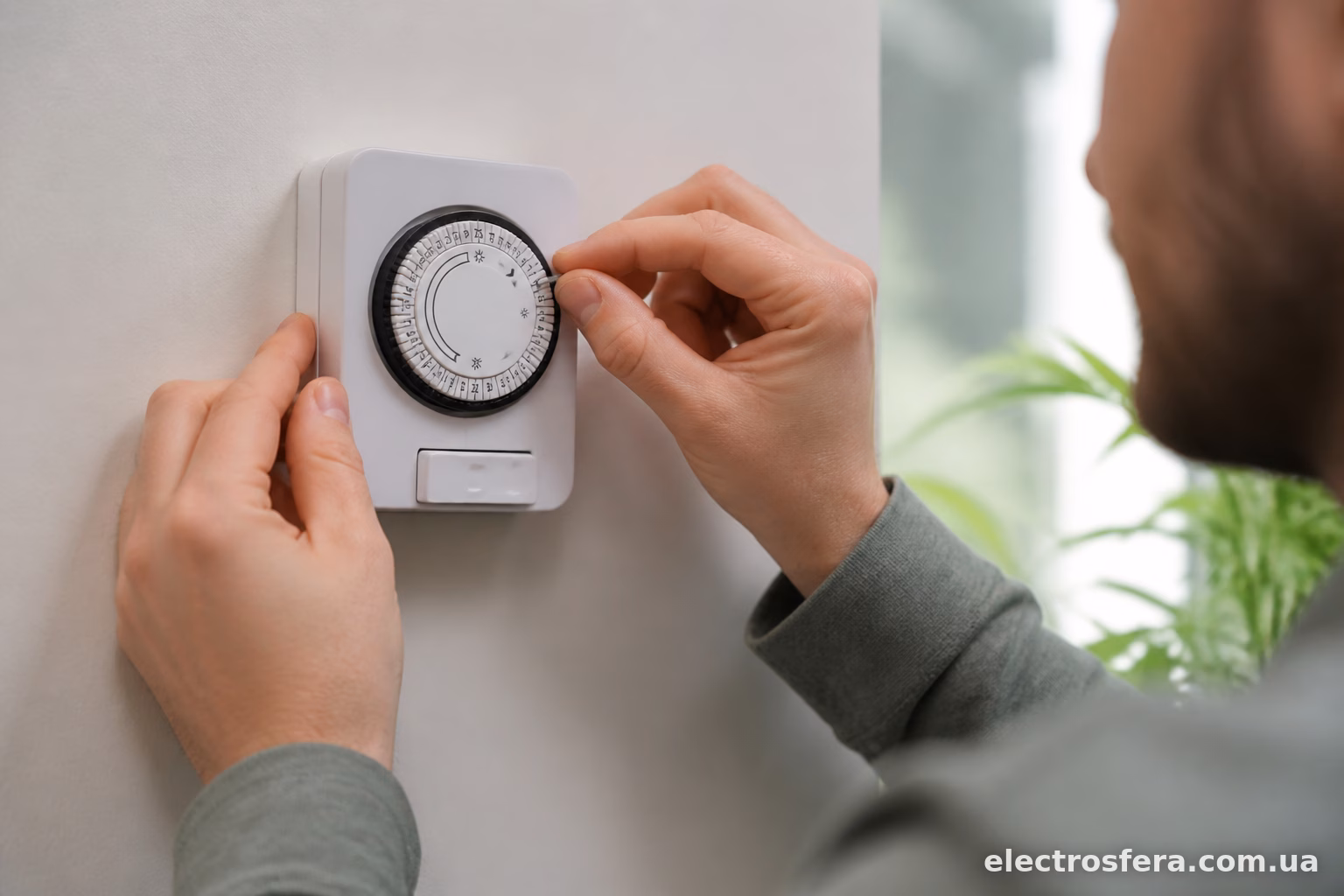

Налаштування механічного таймера
Тут все доволі наочно, хоча з першого разу можна заплутатись.
- Знайдіть на циферблаті стрілку або риску, що показує поточний час. Обертайте центральну частину диска (зазвичай за годинниковою стрілкою) до збігу з реальним часом на годиннику.
- По колу розташовані пластикові бігунки — зазвичай сірого або білого кольору, кожен відповідає за 15-30 хвилинний інтервал.
- Відсуньте назовні ті бігунки, які відповідають часу, коли пристрій має бути увімкнений. Наприклад, якщо потрібно, щоб світло горіло з 19:00 до 23:00, відсовуєте всі бігунки в цьому діапазоні.
- Бігунки, що залишились притиснутими до центру, відповідають за період, коли навантаження вимкнене.
- На корпусі є перемикач режимів — “Авто” (робота за програмою), “Увімкнено постійно” (ручний режим on) і “Вимкнено” (ручний off). Для роботи за розкладом обов’язково переведіть в “Авто”, інакше жодні бігунки не спрацюють.
Головна незручність механічних таймерів — вони дають однакову програму на кожен день. Тобто якщо у вихідні вам не потрібне те саме увімкнення о 7 ранку, доведеться або мати окремий вихідний режим (у деяких моделях він є, з окремим важільцем блокування конкретних днів), або миритись з однаковим розкладом щодня.
Налаштування електронного таймера
З цифровим таймером процедура інша, хоча логіка та сама: виставити час, а потім задати програми.
Спочатку вмикаєте живлення і на дисплеї налаштовуєте поточний час і день тижня — зазвичай кнопками “+”, “-” та “Set” або “Mode”. У деяких моделях є окрема кнопка “Clock” саме для цього режиму.
Потім переходите в режим програмування (кнопка “Prog” або “Timer”). Тут задаєте:
- час увімкнення (ON);
- час вимкнення (OFF);
- дні тижня, коли ця програма діє — можна вибрати конкретні дні, будні, вихідні або всі одразу.
Більшість моделей дозволяють задати від 10 до 20 програм, тобто можна зробити кілька різних вмикань протягом доби. Наприклад, для вуличного освітлення: увімкнення о 18:00, вимкнення о 23:00, повторне увімкнення о 5:00 ранку і вимкнення о 7:00 — і все це в межах однієї доби.
Після введення всіх програм обов’язково перевіряєте, що таймер переведений у режим “Auto”, а не залишений у “Manual On/Off” — це та сама помилка, що і з механічними моделями, тільки тут вона ще частіше зустрічається, бо кнопка режиму зазвичай окрема і про неї забувають.
Якщо таймер астрономічний, там замість конкретного часу можна виставити прив’язку “захід сонця +30 хвилин” або “схід сонця -15 хвилин” — пристрій сам розраховує актуальний час для вашого географічного положення (регіон або координати задаються один раз при першому налаштуванні).
Типові проблеми при налаштуванні
Найчастіше звертаються з такою скаргою: “виставив час, а вмикається не тоді”. У 90% випадків причина — плутанина з AM/PM в моделях з 12-годинним форматом. Якщо у вас 24-годинний дисплей — таких проблем не виникає, тому при виборі таймера краще одразу брати модель з форматом 24 години, особливо якщо плануєте налаштування ввечері під час поганого освітлення в щитку.
Друга поширена ситуація — після відключення живлення (наприклад, вибило автомат або було відключення світла в мережі) електронний таймер без резервного живлення просто скидає час і всі програми зникають. Тому варто одразу дивитись, чи є в моделі резервна батарейка (зазвичай CR2032 або подібна) — без неї при кожному зникненні напруги доведеться перепрограмовувати все заново.
Ще один момент — перевантаження. Кожен таймер розрахований на певний максимальний струм навантаження, зазвичай 10-16А для побутових моделей. Якщо підключити потужний нагрівальний прилад чи насос, контакти можуть підгоряти і з часом перестануть чітко перемикатись. У такому випадку краще ставити таймер не напряму на навантаження, а на керування контактором чи проміжним реле, яке вже й буде комутувати основне навантаження.
Де на практиці використовують добові таймери
Найпопулярніші сценарії — це вуличне освітлення (ганок, доріжка, вивіска), полив городу чи теплиці за розкладом, вентиляція в підвалі чи льоху, підігрів води в бойлері у нічний тариф, а також акваріумне обладнання — освітлення й компресор. У приватному будинку часто ставлять таймер на циркуляційний насос опалення, щоб він працював лише в певні години доби, економлячи електроенергію.
Для складніших сценаріїв, коли потрібна ще й реакція на температуру чи освітленість, таймер комбінують з реле напруги або датчиком освітленості — це вже трохи інша історія, але принцип той самий: автоматика замість ручного керування.
Коротко
Налаштування добового таймера — процес нескладний, якщо розуміти логіку конкретної моделі. Механічний варіант вимагає просто виставити поточний час і відсунути потрібні бігунки, електронний — трохи більше уваги при вводі програм, зате дає гнучкість на кожен день тижня окремо. Головне — не забути перевести пристрій у режим “Авто” після налаштування і переконатись, що таймер розрахований на потужність вашого навантаження. Тоді світло, полив чи насос будуть працювати точно за графіком, без вашої участі.
