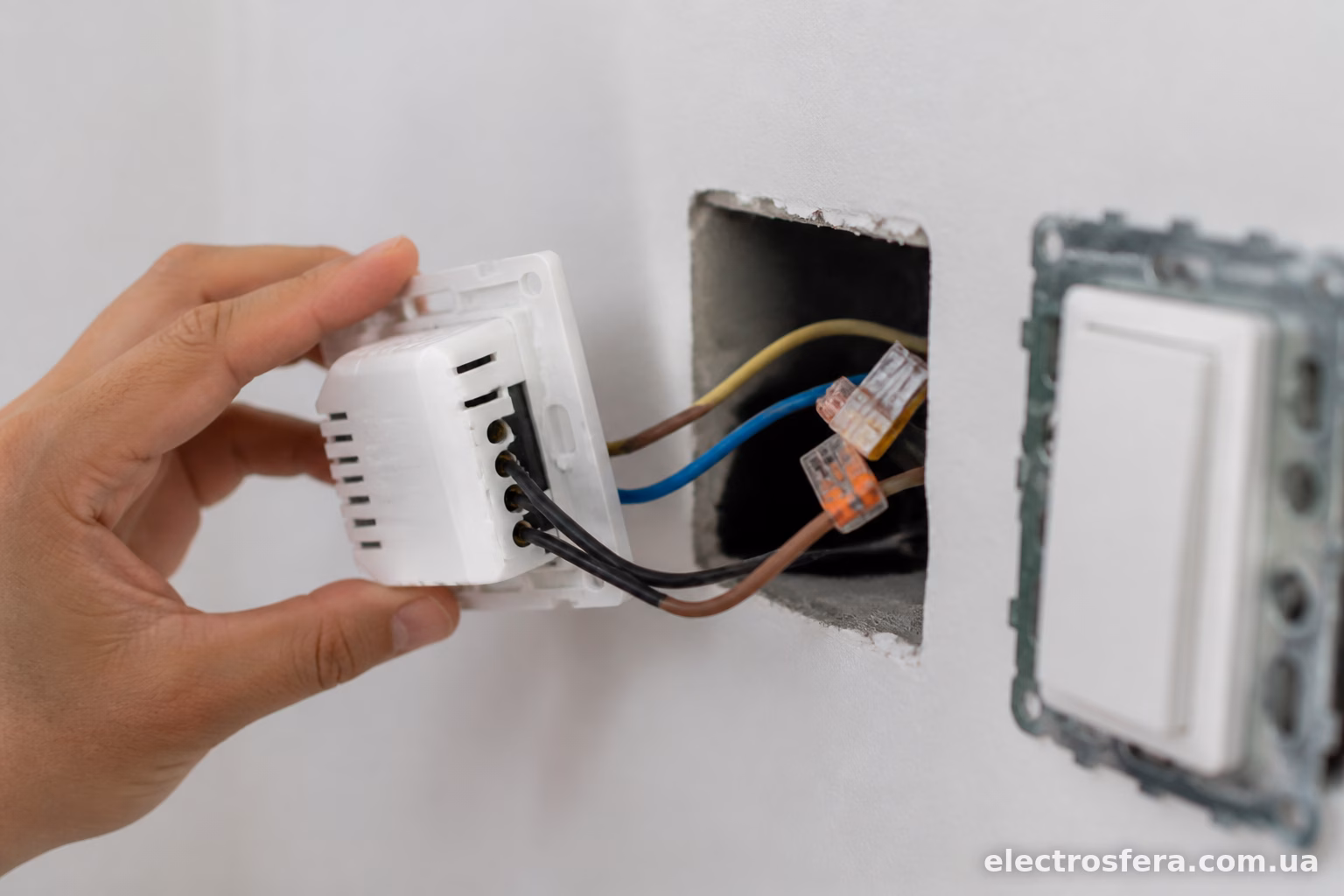

Як підключити розумне реле без нульового проводу

Розумне реле — це, по суті, маленький Wi-Fi модуль, який ставиться в підрозетник замість звичайного вимикача і дозволяє керувати світлом через застосунок або голосом. Проблема в тому, що більшість таких пристроїв хочуть отримати нуль прямо на місці встановлення, а в старій радянській проводці до вимикача часто приходить тільки фаза й вихідний провід на лампу — без нейтралі взагалі. От і виникає питання: як бути, якщо нуля фізично нема.

Відповідь коротка — або тягнути нуль, або брати реле, яке спеціально розраховане на роботу без нього. Другий варіант простіший і саме про нього піде мова далі.

Чому в старій проводці немає нуля біля вимикача

У більшості квартир, збудованих до 2000-х, електрики економили дріт і тягнули до вимикача лише фазний провід. Логіка проста: вимикач розриває фазу, а нуль йде прямо від щитка до лампи повз вимикач. Це повністю відповідає ПУЕ і працює десятиліттями без жодних проблем — доки не захочеться поставити розумну систему.

Розумному реле для роботи потрібне живлення 24/7, навіть коли лампа вимкнена. А без нейтралі йому просто нема звідки брати цю енергію в момент, коли ланцюг розімкнутий.

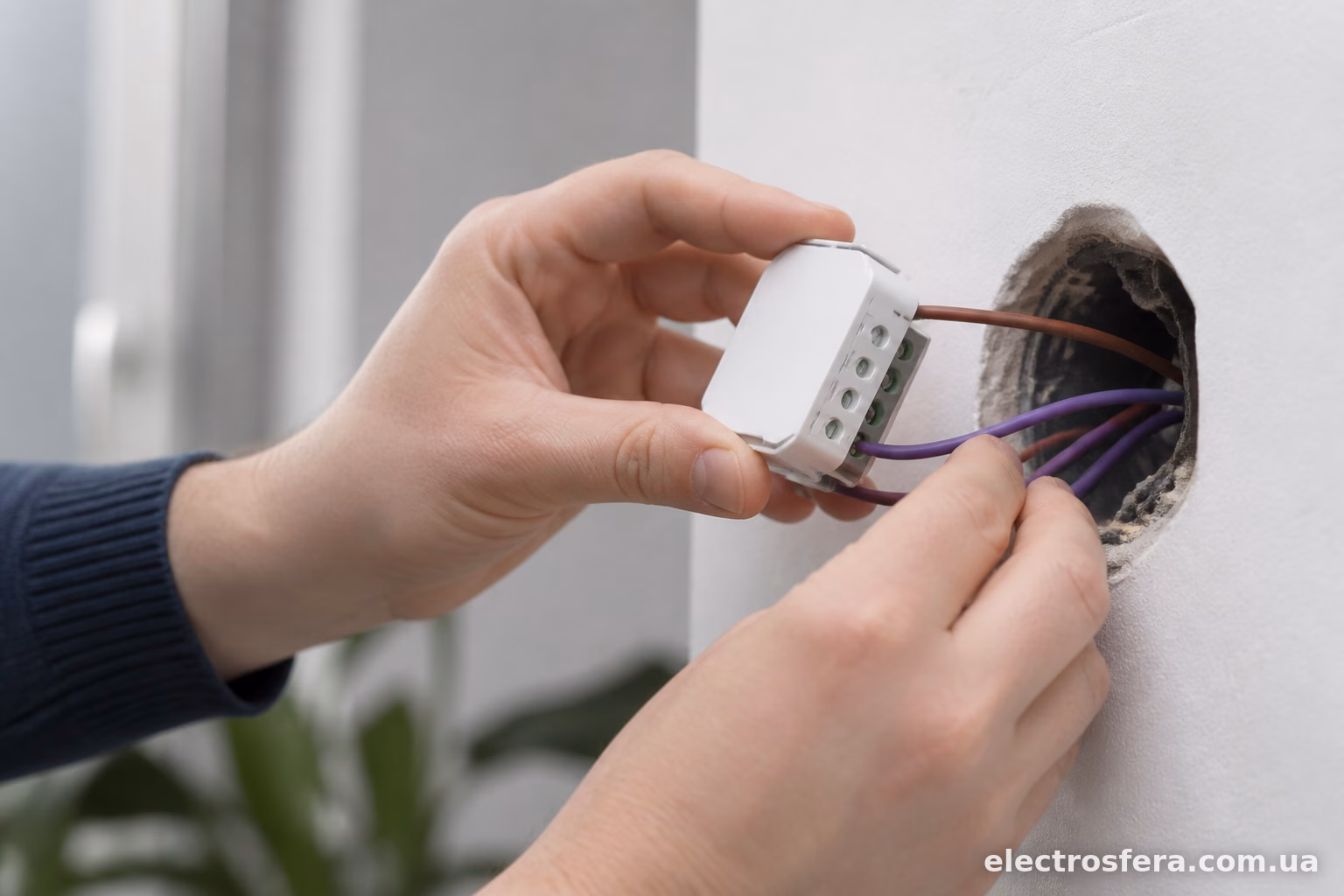

Два шляхи вирішення

Перший — прокласти окремий нульовий провід від щитка або найближчої розподільної коробки до вимикача. Це найправильніший варіант з технічної точки зору, але не завжди реальний. Штробити стіну заради одного дроту хоче далеко не кожен, особливо якщо ремонт вже зроблений.

Другий шлях — купити реле, яке працює саме без нейтралі. Такі моделі використовують так звану схему з “паразитним” живленням: пристрій підживлюється мінімальним струмом навіть у вимкненому стані лампи, пропускаючи його через саму лампу. Струм настільки малий, що зазвичай непомітний, але саме через це виникають побічні ефекти, про які скажу нижче.

Які моделі підтримують роботу без нуля

На ринку є кілька виробників, які випускають окремі версії реле “No Neutral” або “single fire”:

Sonoff Mini R2 та Sonoff T0/T2 EU (в режимі без нейтралі, з обмеженнями по потужності);
Moes однодротові реле для розумного дому;
Shelly 1L — окрема модель, спеціально спроектована для роботи без нульового проводу, на відміну від звичайного Shelly 1, якому нуль обов’язковий;
деякі китайські ноунейм реле з AliExpress з написом “no neutral required” в описі.

Shelly 1L, до речі, найчастіше рекомендують саме для української проводки — він стабільніше працює з лампочками різних типів і менше “мигає” на LED-освітленні.

Важливо перевіряти в характеристиках саме пункт про live-wire або single-fire режим. Якщо в описі є тільки “потрібна нейтраль” — брати таке реле для схеми без нуля не варто, воно просто не запуститься.

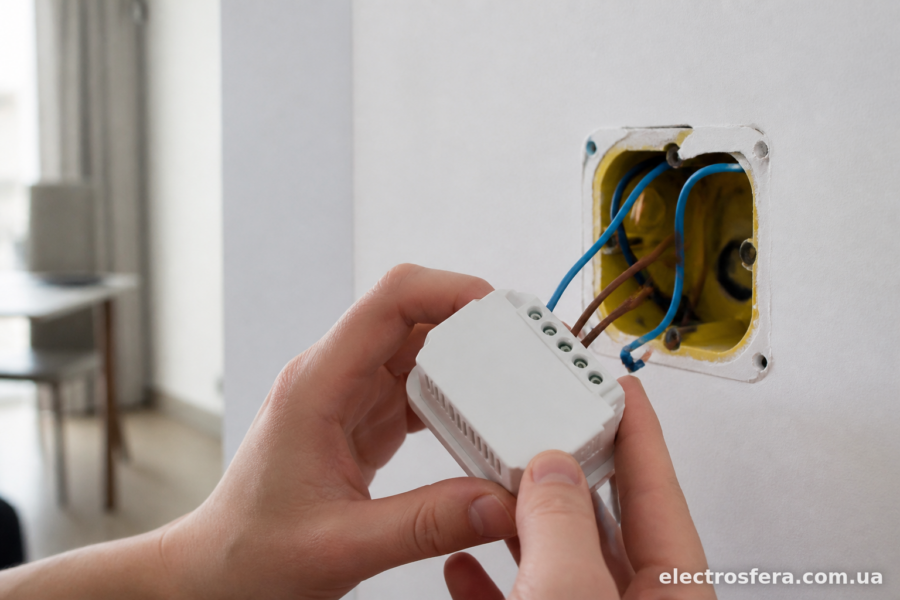

Схема підключення

Сама схема підключення без нуля виглядає простіше, ніж здається на перший погляд:

Фаза з щитка заходить на вхід реле (позначається зазвичай як L або IN). З виходу реле (L’ або OUT) провід іде на лампу. Другий контакт лампи, як і раніше, підключений до нуля напряму — реле в цей ланцюг не втручається.

По суті, реле встає послідовно між фазою і лампою, замінюючи собою звичайний вимикач-клавішу. Різниця тільки в тому, що реле “з’їдає” крихту струму навіть у вимкненому стані для власного живлення.

Якщо в підрозетнику стоїть звичайний двоклавішний вимикач на дві групи світла, підключати доведеться два окремих реле — по одному на кожен канал, або шукати двоканальну модель.

Проблема мерехтіння та як з нею боротись

Ось тут починається найцікавіше. Через той самий “паразитний” струм лампочки, особливо світлодіодні, можуть слабо світитися у вимкненому стані або помітно мерехтіти. Це не поломка і не брак — це особливість схеми.

Виробники пропонують кілька рішень:

Перше — поставити спеціальний байпас-конденсатор (capacitor bypass) паралельно лампі. Він “з’їдає” той самий струм витоку, і лампочка перестає світитися у вимкненому режимі. Такі конденсатори іноді йдуть в комплекті з реле, іноді купуються окремо, коштують копійки.

Друге — замінити лампочки на моделі з вищим порогом чутливості до витоку струму. Дешеві LED-лампочки на алі-експрес мерехтять частіше, ніж якісні бренди типу Philips чи Osram.

Третє — якщо в лінії стоїть кілька лампочок паралельно, іноді проблема зникає сама собою, бо загальний струм витоку розподіляється між ними і стає непомітним оку.

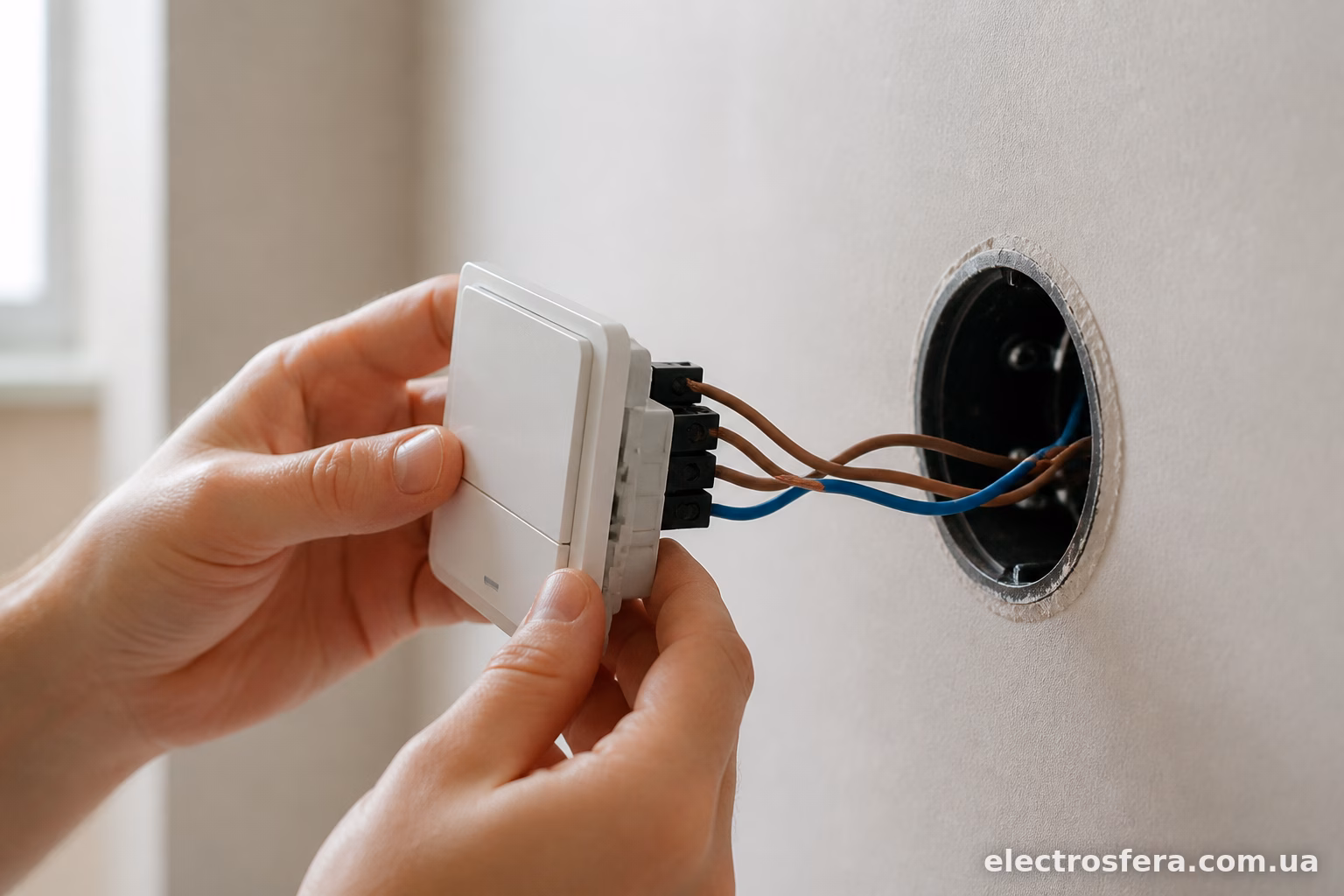

Обмеження по потужності

Ще один нюанс — реле без нейтралі зазвичай мають менший запас по потужності навантаження, ніж звичайні. Якщо стандартний Shelly 1 тягне до 3500 Вт, то Shelly 1L обмежений приблизно 200 Вт. Для звичайної кімнатної люстри з LED-лампочками цього більш ніж достатньо, а от підключити через таке реле потужний галогенний прожектор або групу з десятка ламп розжарювання вже не вийде.

Перед покупкою варто порахувати сумарну потужність усіх лампочок в групі і порівняти з паспортними даними реле. Запас краще брати з хорошим відступом — відсотків 20-30, бо виробники часто вказують максимум “в лабораторних умовах”.

Типові помилки при підключенні

Найчастіша помилка — переплутати вхід і вихід реле місцями. Здається, дрібниця, але деякі моделі в такому випадку просто не запускаються або видають помилку в застосунку.

Друга помилка — забути про заземлення корпусу підрозетника, якщо він металевий. Хоча реле саме по собі маленьке і не потребує окремого заземлення, загальні правила електробезпеки ніхто не відміняв.

Третя — намагатися підключити реле без нейтралі до групи розеток або потужного обладнання. Ці пристрої спроектовані виключно під освітлювальні лінії з відносно невеликим струмом, для розеток потрібна зовсім інша логіка підключення (та й взагалі розумні реле в розетках — це вже інша історія, для силового навантаження краще брати розумні розетки або контактори з реле напруги).

Чи варто взагалі економити на нулі

Якщо є можливість протягнути нуль без зайвого геморою — краще зробити це одразу. Реле з нейтраллю працює стабільніше, не має проблем з мерехтінням і підтримує ширший асортимент навантажень. Схема без нуля — це компроміс для ситуацій, коли штробити стіни не варіант, а розумний вимикач хочеться поставити вже зараз.

На практиці більшість власників квартир з совкового фонду обирають саме другий шлях, бо переробляти проводку заради однієї лампочки в коридорі — це явно overkill. Головне — вибрати перевірену модель реле, перевірити сумісність з наявними лампочками і не забути про байпас-конденсатор, якщо мерехтіння все ж з’явиться.

Підключення розумного реле без нульового проводу — задача цілком реальна навіть для людини без глибоких знань в електриці, якщо чітко слідувати схемі виробника і враховувати обмеження по потужності. Головне — не економити на самому реле, брати перевірені моделі типу Shelly 1L чи Sonoff з офіційною підтримкою single-fire режиму, і закладати запас потужності. Тоді розумне освітлення запрацює стабільно навіть у квартирі з проводкою, якій вже років тридцять.
