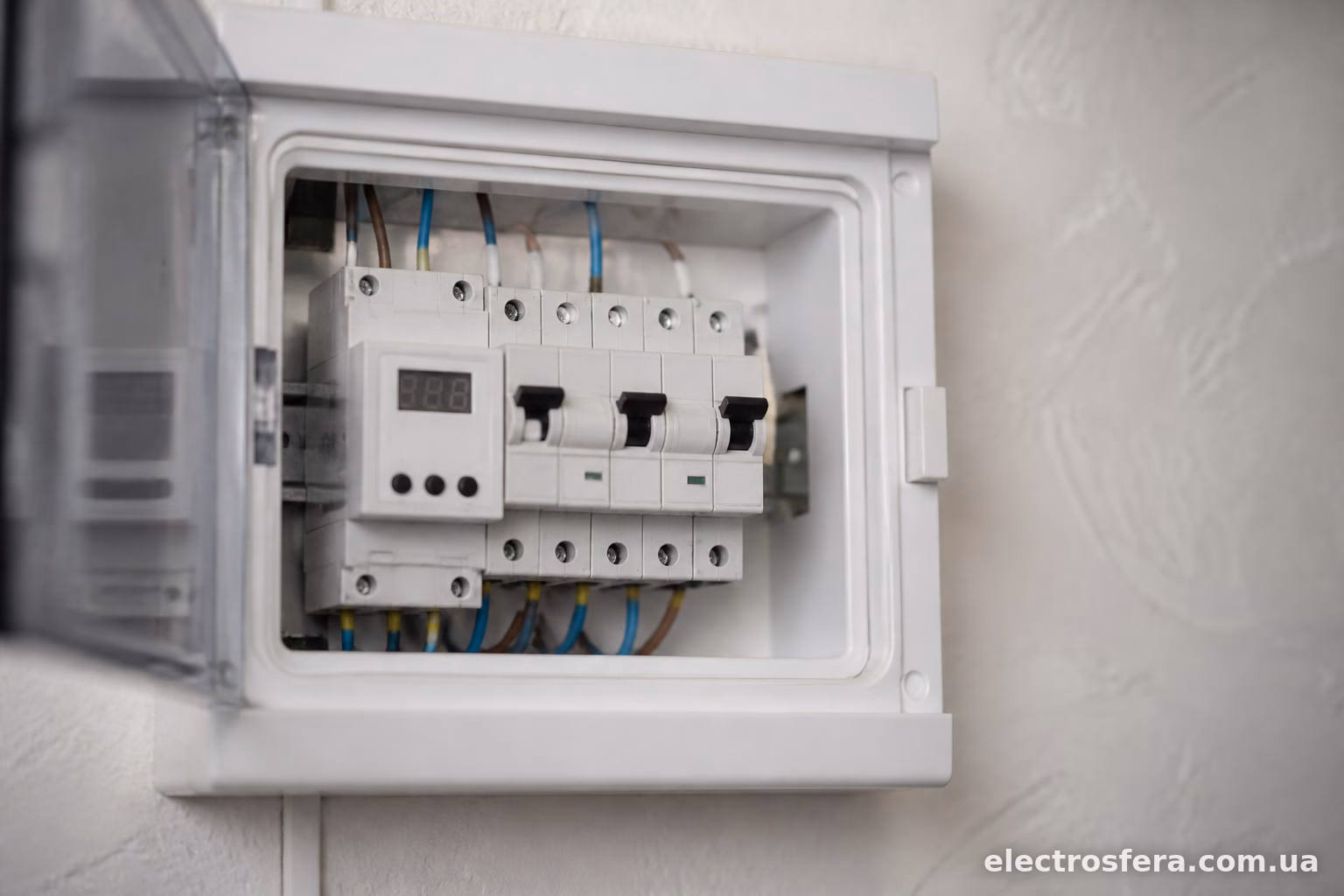

Коротка відповідь — так, потрібні обидва, і це не спроба продати вам зайве обладнання. ПЗІП і реле напруги захищають від абсолютно різних загроз, які просто по-різному вбивають вашу техніку. Один рятує від миттєвого імпульсу на мікросекунди, інший — від тривалого перекосу напруги, що може тривати годинами. Плутати їх функції — це як думати, що парасолька замінить зимову куртку. Обидва предмети про захист, але від різного.
Розберемося детальніше, бо на форумах і в чатах електриків ця тема виникає постійно, і плутанини вистачає.
Що таке ПЗІП і від чого він рятує
ПЗІП — пристрій захисту від імпульсних перенапруг. Його завдання — погасити короткий, але дуже потужний сплеск напруги, який виникає під час грози, при ударі блискавки поблизу лінії електропередач або при комутаційних процесах на підстанції.
Такий імпульс триває мікросекунди. За цей час звичайний автомат чи реле напруги просто не встигають відреагувати — механіка не така швидка. А ПЗІП побудований на варисторах або газорозрядниках, які реагують майже миттєво і відводять надлишок енергії в землю.
Без ПЗІП грозовий розряд десь за кілометр від будинку може спалити материнську плату комп’ютера, роутер, телевізор — усе, що підключене до мережі в момент удару. Причому пошкодження часто накопичуються поступово: перший удар трохи “підсадив” блок живлення, другий добив остаточно. Власник дивується, чому техніка раптом почала здихати одна за одною без явної причини.
ПЗІП поділяють на три класи — B, C і D (іноді пишуть I, II, III). Клас B ставлять на вводі в будинок, там де найбільша ймовірність прямого влучання. Клас C — у розподільному щиті на поверсі чи в квартирі. Клас D — вже локально, біля чутливої техніки, наприклад окремим модулем перед комп’ютером або сервером.

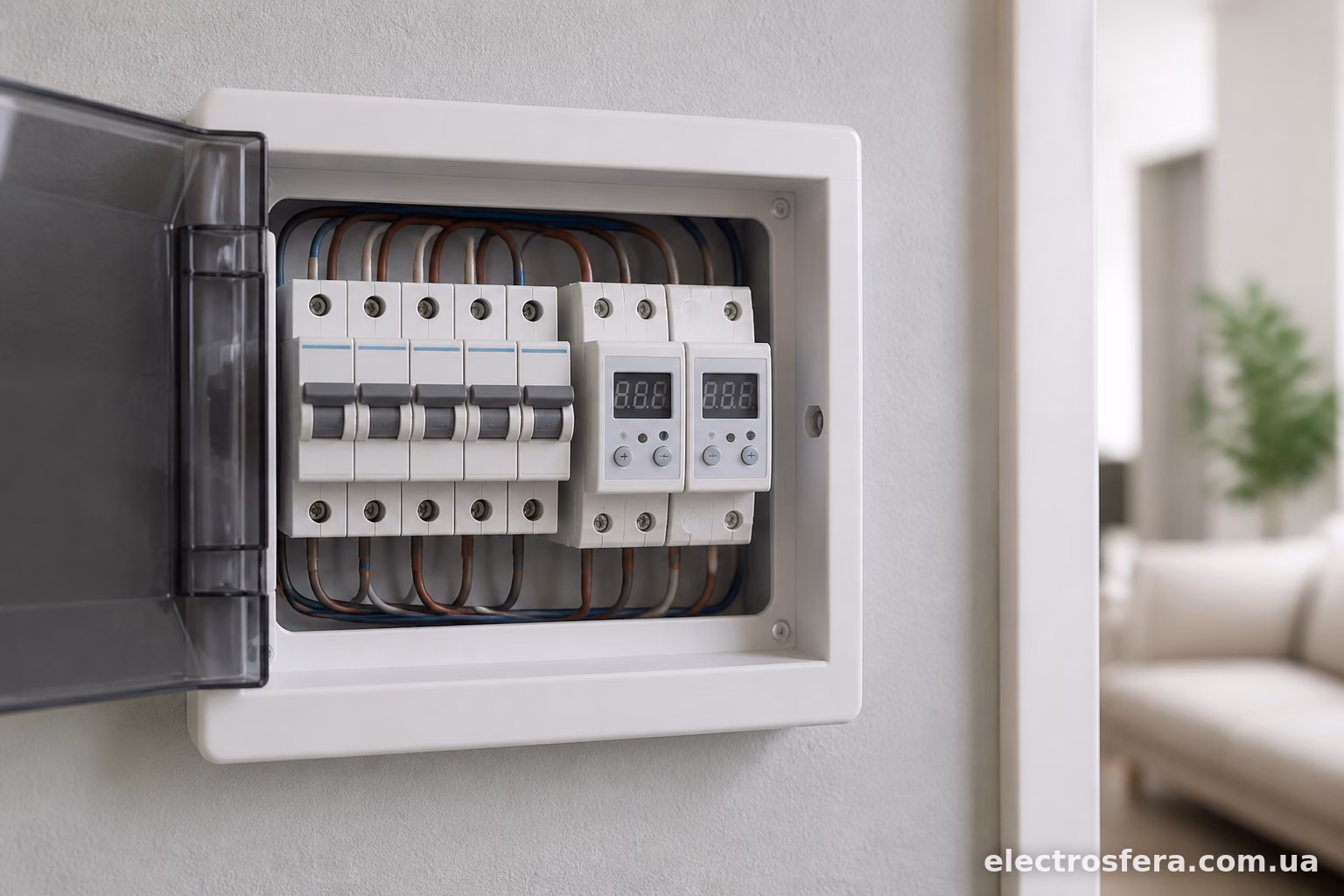

Що таке реле напруги і чим воно займається
Реле напруги — зовсім інша історія. Це пристрій, який постійно моніторить напругу в мережі і відключає навантаження, якщо параметри виходять за встановлені межі. Умовно кажете реле: працюй в діапазоні 210-240 В, і воно слухається.
Якщо в мережі стрибок до 280 В через обрив нуля в під’їздному щитку — типова біда старих будинків, до речі — реле миттєво розмикає контакти і знеструмлює квартиру. Те саме відбувається при просадці нижче встановленого мінімуму, коли напруга падає до 150-160 В і холодильник чи кондиціонер починають “хрипіти” і перегріватися.
Тут швидкість реакції інша — мілісекунди, а не мікросекунди. Це нормально, бо і загроза інша за характером. Реле бореться не з коротким імпульсом, а з тривалим відхиленням параметрів мережі, яке може довго й непомітно вбивати техніку.
Популярні моделі на ринку — Ватрон, Digitop, РН, EnerLogic. Різниця між ними здебільшого в точності налаштувань, наявності дисплея, можливості віддаленого моніторингу через додаток. Але принцип роботи однаковий у всіх.

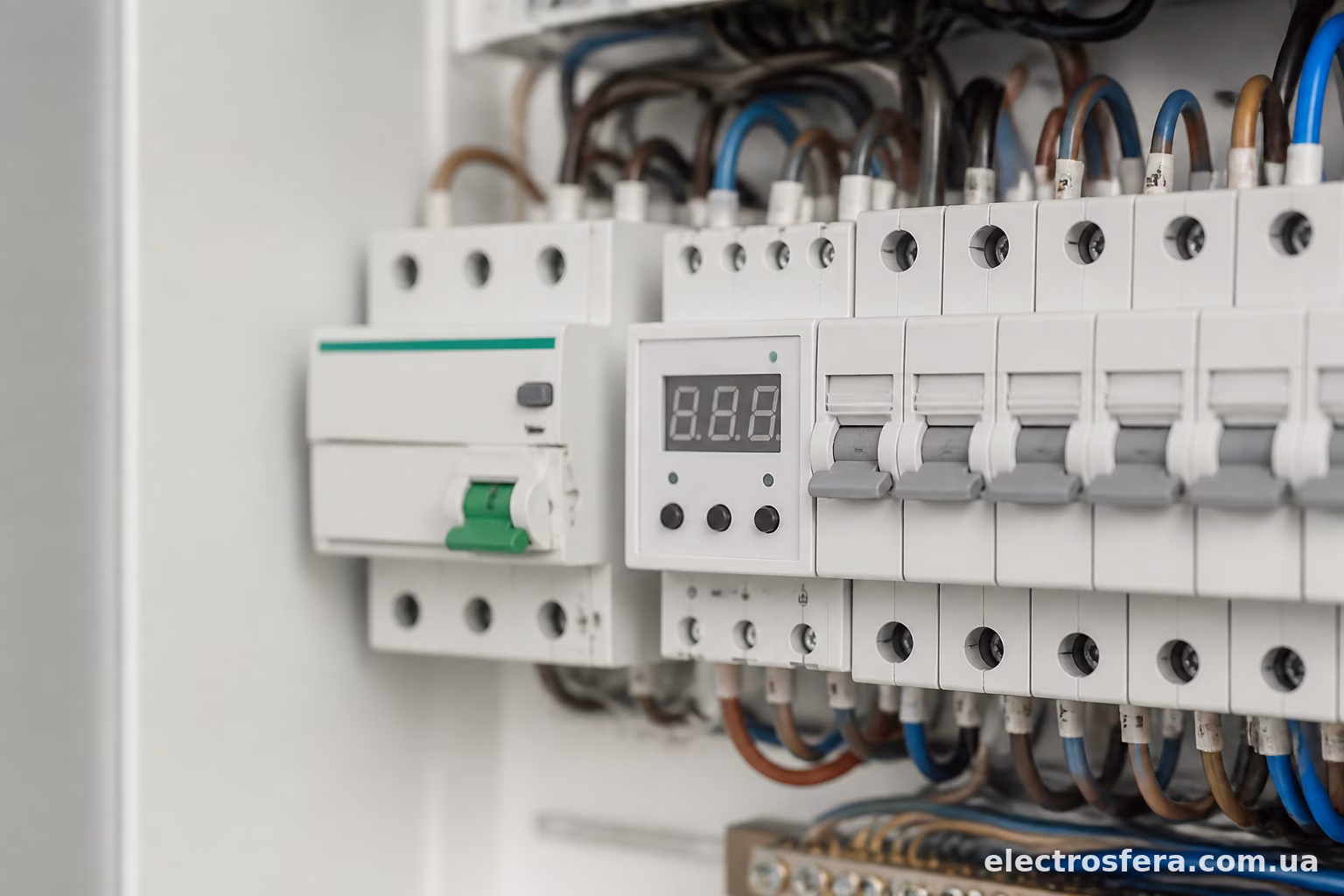

Чому один пристрій не замінює інший
Ось тут і криється головна помилка багатьох власників квартир і будинків. Ставлять реле напруги і вважають, що тепер захищені повністю. А потім дивуються, чому після грози згорів роутер, хоча реле напруги стояло і працювало справно.
Причина проста: реле напруги фізично не встигає відреагувати на імпульсний стрибок тривалістю в кілька мікросекунд. Поки механізм реле “зрозуміє”, що щось не так, і почне розмикати контакти — імпульс вже пройшов і встиг зробити свою справу. Реле розраховане на інший тип загрози, повільніший.
Так само й навпаки. ПЗІП чудово гасить імпульси, але він абсолютно не реагує на тривалу просадку напруги до 170 В або перекіс до 260 В, який тримається годинами через несправність на трансформаторній підстанції. Варистори в ПЗІП розраховані на короткочасні викиди, а не на постійну роботу в режимі підвищеної напруги — від такого навантаження вони просто деградують і згорають, не виконавши свою функцію.
Виходить, що це два фільтри для різного сміття. Один ловить дрібне і швидке, інший — велике і повільне. Прибрати обидва одразу може тільки комплексний захист.

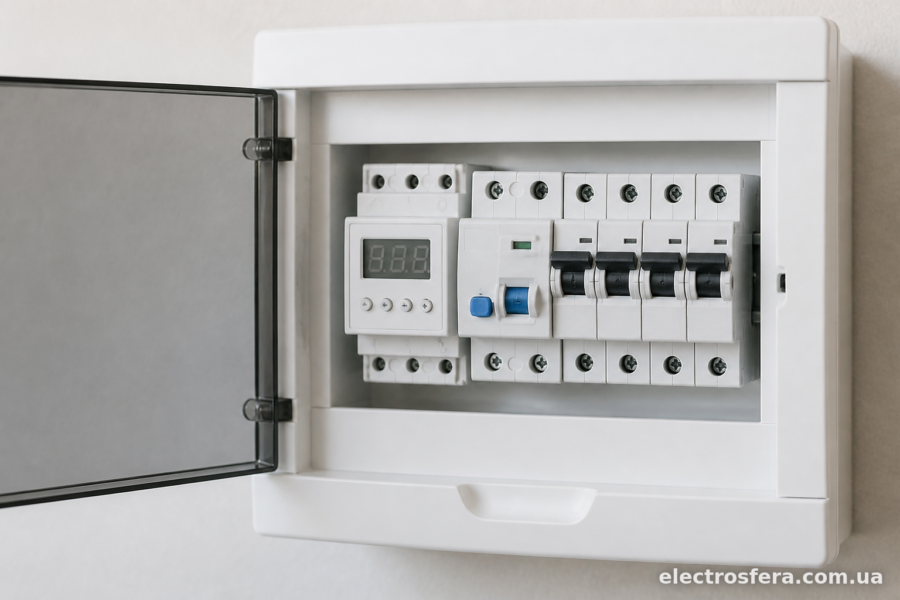

Як їх встановлюють разом у щитку
На практиці схема виглядає так:
- на вводі ставлять вступний автомат;
- далі — ПЗІП відповідного класу, який гасить імпульсні перенапруги ще на вході в систему;
- потім реле напруги, яке контролює діапазон і відключає навантаження при відхиленнях;
- і вже після цього — групові автомати на окремі лінії (розетки, освітлення, кухня, санвузол).
Важливий нюанс — ПЗІП завжди ставлять до реле напруги за напрямком руху струму, а не після. Логіка проста: спочатку гасимо гострий імпульс, потім вже контролюємо стабільність того, що залишилося. Якщо переплутати порядок, ефективність захисту падає, бо реле може постраждати від імпульсу раніше, ніж встигне спрацювати.
Ще один момент — заземлення. ПЗІП без нормального заземлювального контуру працює гірше або взагалі марно, бо йому нікуди відводити надлишкову енергію. У старих будинках, де заземлення робили “аби було” ще в радянські часи, варто спочатку перевірити контур, а вже потім розраховувати на повноцінний захист від ПЗІП.
Чи можна обійтися чимось одним
Теоретично можна, якщо ризики мінімальні. Наприклад, якщо будинок стоїть далеко від зони частих гроз, а мережа стабільна і без стрибків — можна обмежитися одним пристроєм залежно від того, яка загроза актуальніша саме для вашого регіону.
Але на практиці в українських реаліях останніх років ризики зросли з обох боків одночасно. Аварійні відключення, перепади навантаження через нерівномірне споживання в мережі, старі трансформаторні підстанції — все це підвищує ймовірність і стрибків напруги, і імпульсних викидів під час грози чи аварійних перемикань.
Тому якщо бюджет дозволяє поставити обидва пристрої — краще так і зробити. Різниця в ціні між “тільки реле” і “реле плюс ПЗІП” зазвичай значно менша, ніж вартість згорілого котла, холодильника з інвертором чи домашнього кінотеатру. Один випадок з пошкодженою технікою окупить весь комплект захисту в рази.
Комусь може здатися, що це надмірна перестраховка. Але електрики, які постійно виїжджають на виклики “згоріло все після грози” або “стрибнула напруга і випалило блоки живлення”, саме тому і рекомендують ставити обидва пристрої без компромісів. Дешевше один раз вкластися в захист, ніж потім міняти техніку по колу.
Підсумок простий: ПЗІП і реле напруги — не конкуренти і не дублери один одного, а команда, де кожен закриває свою ділянку роботи. Разом вони дають реальний, а не умовний захист електромережі будинку чи квартири від найпоширеніших причин виходу техніки з ладу.
