Що таке сходовий автомат

Сходовий автомат — це реле часу, яке вмикає освітлення на певний період, а потім само вимикає його. Натиснув кнопку на першому поверсі — лампочки загорілися, піднявся до квартири — світло згасло саме тоді, коли воно вже не потрібне. Ніхто не бігає вимикати вручну, електроенергія не витрачається даремно.

По суті це той самий таймер, тільки заточений під конкретну задачу — освітлення сходових кліток, під’їздів, підвалів, коридорів у багатоквартирних будинках. Хоча ставлять їх і в приватних будинках з кількома поверхами, і навіть у гаражних кооперативах.

Назва історично закріпилася саме за під’їздами, тому пристрій і називають “сходовим” — за місцем найпоширенішого застосування.

Як він працює

Принцип простий до банальності. Людина натискає кнопку (звичайну, без фіксації, як дзвінок), контакти автомата замикаються, лампи вмикаються. Реле часу відраховує заданий інтервал — зазвичай від 30 секунд до кількох хвилин — і після завершення розмикає ланцюг. Світло гасне.

Кнопок для запуску може бути кілька — на кожному поверсі, при вході в під’їзд, біля ліфта. Всі вони під’єднуються паралельно до одного автомата. Натиснув будь-яку — таймер запустився заново, відлік почався з нуля.

Тут важливий нюанс: якщо людина натискає кнопку на третьому поверсі, коли світло вже горить після натискання на першому, час не підсумовується. Він просто оновлюється. Тобто повторне натискання продовжує підсвітку, а не додає час до попереднього.

Механічні та електронні моделі

Раніше в під’їздах ставили здебільшого механічні реле часу — з пружинним заводним механізмом, схожі на кухонний таймер. Крутиш ручку, механізм поступово розкручується назад, і в певний момент розмикає контакти. Надійні штуки, до речі — деякі працюють десятиліттями без обслуговування. Мінус — точність невисока, і час витримки міняти незручно.

Електронні сходові автомати — це вже зовсім інший рівень. Час затримки виставляється кнопками або потенціометром з точністю до секунди, є режими роботи, іноді навіть датчики освітленості (щоб автомат не вмикав світло вдень, коли й так видно).

Найпростіші електронні моделі коштують не набагато дорожче механічних, тому останнім часом при заміні старого обладнання частіше ставлять саме їх.

Окремо варто згадати сходові автомати з датчиками руху та освітленості в одному корпусі — вони взагалі не потребують кнопок. Людина заходить у під’їзд, датчик фіксує рух, світло вмикається автоматично. Зручно, але дорожче і складніше в налаштуванні чутливості.

Типи керування підсвіткою

За способом запуску сходові автомати ділять на кілька категорій:

Кнопкові — класична схема з механічними кнопками без фіксації на кожному поверсі.
З датчиками руху — реагують на переміщення людини в зоні дії датчика.
Комбіновані — і кнопка, і датчик руху працюють паралельно, підстраховуючи один одного.
З дистанційним керуванням — рідкість, але зустрічаються в новобудовах з централізованими системами “розумного будинку”.

Для звичайного під’їзду в багатоповерхівці найпрактичніший варіант — кнопковий або комбінований. Датчики руху хороші там, де трафік невеликий і важливо економити кожну копійку на електриці, наприклад у підвальних приміщеннях чи технічних коридорах.

Підключення сходового автомата

Схема підключення нагадує звичайне реле, тільки з додатковими клемами під кнопки управління. У корпусі зазвичай є:

клеми живлення (фаза, нуль);
вихід на навантаження (лампи освітлення);
клеми для підключення кнопок (зазвичай позначені як “S” або “Кнопка”).

Кнопки з’єднуються паралельно і підключаються до відповідних клем автомата. Живлення на самі кнопки окремо подавати не потрібно — вони працюють як звичайний слаботочний контакт, замикаючи ланцюг керування.

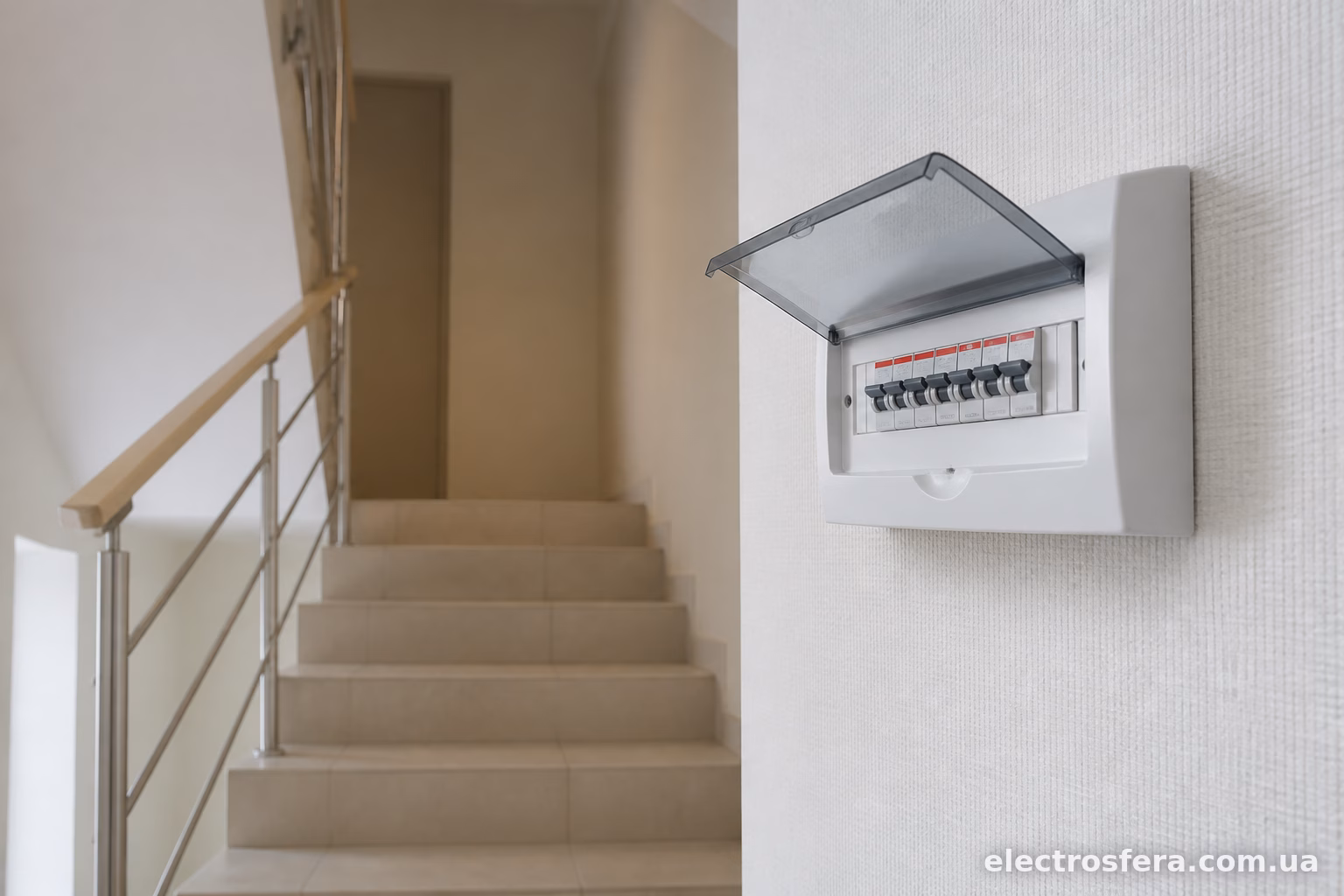

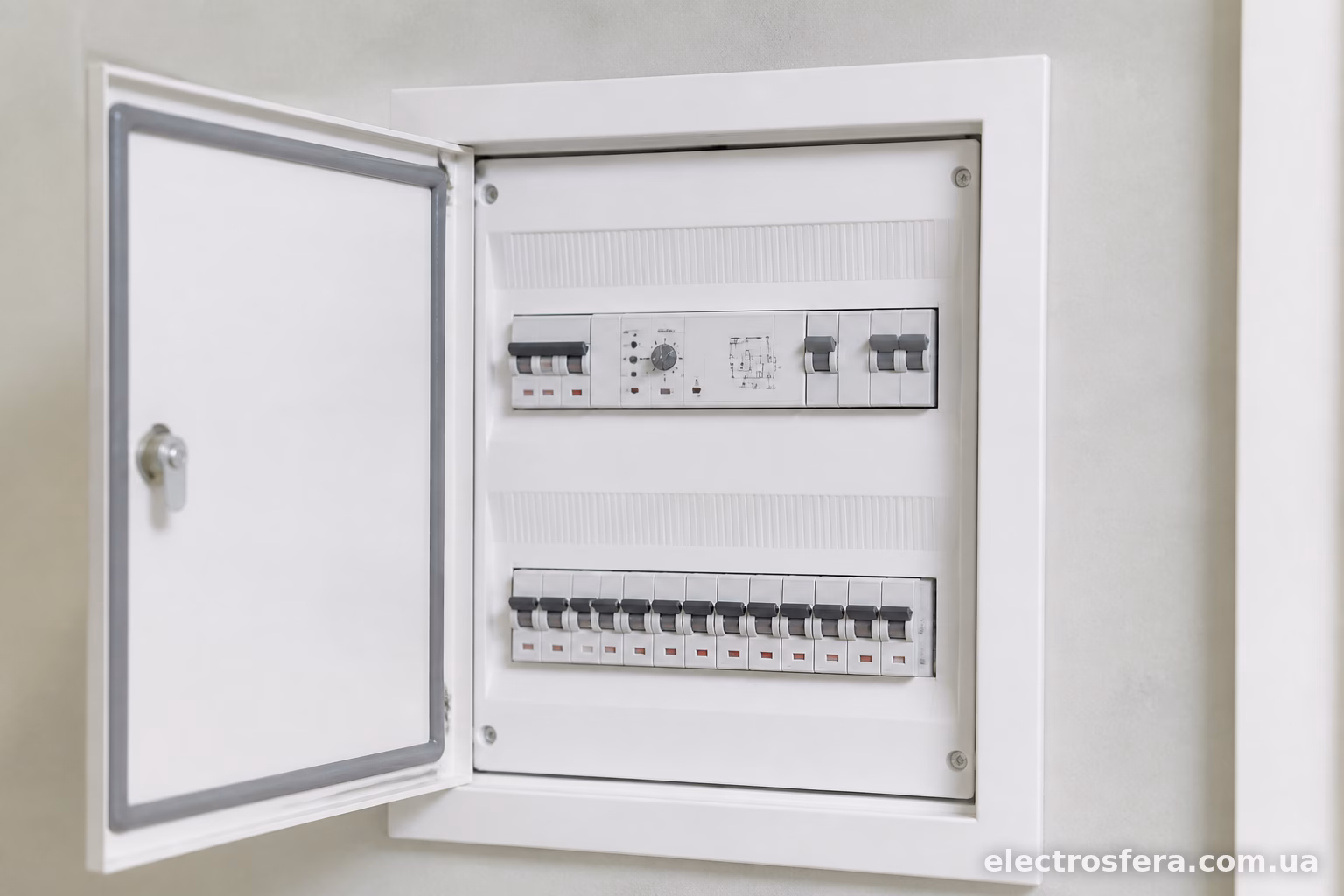

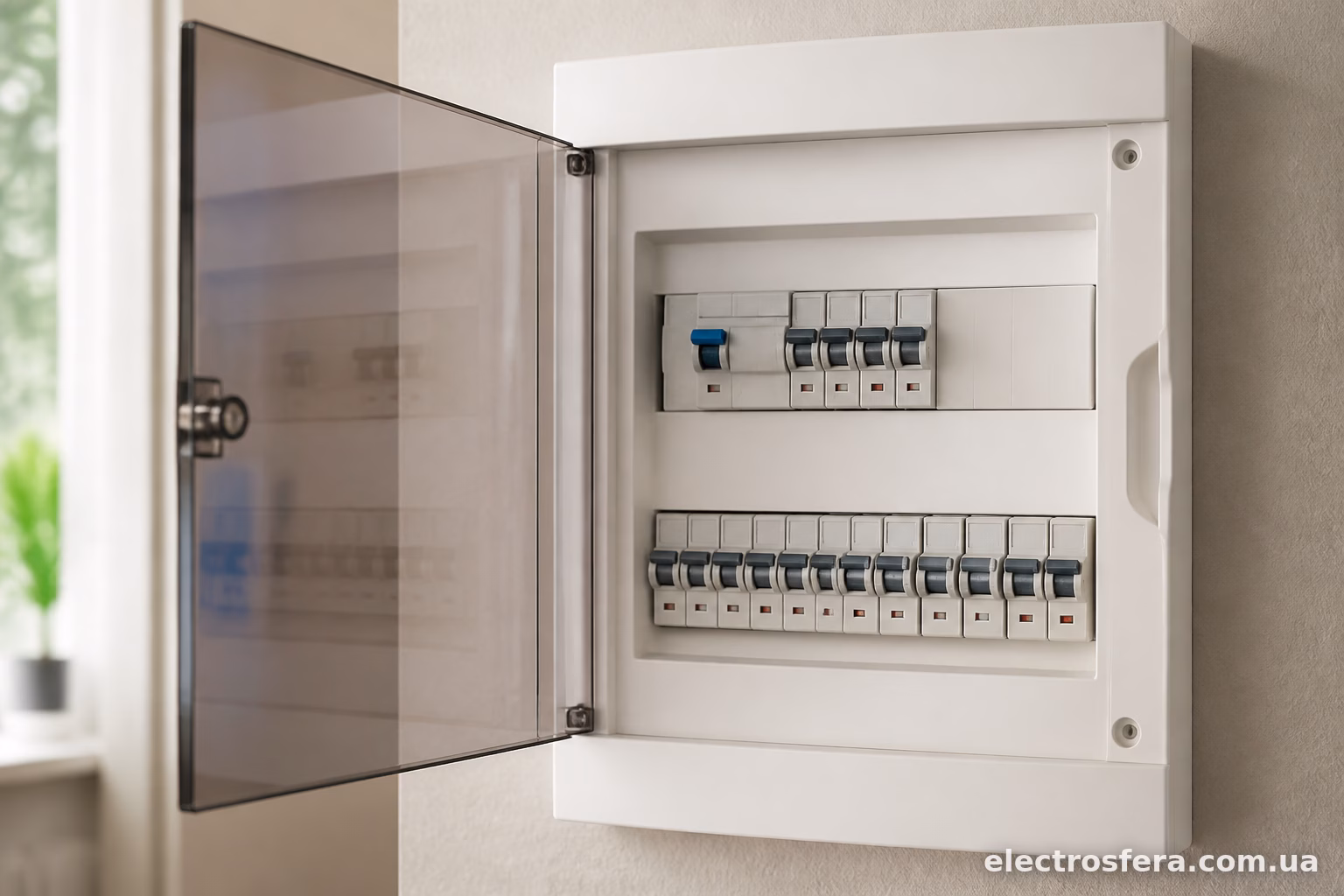

Автомат монтується в електрощиті під’їзду разом з іншими пристроями — вступним автоматом, УЗО на освітлення, іноді реле напруги, якщо в будинку проблеми з якістю електропостачання. Місце вибирають так, щоб доступ для обслуговування був вільний, бо клеми з часом можуть підгоряти, особливо на дешевих моделях з тонкими контактними пластинами.

Перед підключенням варто перевірити навантаження — скільки ламп і якої потужності буде висіти на автоматі. Для звичайних лампочок розжарювання чи люмінесцентних світильників це рідко проблема, а от зі світлодіодними лампами інколи виникають нюанси через пускові струми — деякі бюджетні автомати некоректно спрацьовують на LED-навантаженні, лампи можуть блимати чи мерехтіти в момент увімкнення.

Типові проблеми та їхні причини

Найчастіша скарга — світло не вимикається взагалі або горить набагато довше заданого часу. Причина здебільшого банальна: залипання контактів реле від зносу або перевантаження. Іноді допомагає просте очищення контактів, іноді доводиться міняти весь блок.

Друга поширена проблема — автомат не реагує на натискання кнопки. Тут варіантів кілька: перегоріла сама кнопка (особливо якщо це стара механічна модель з металевими контактами), обрив у проводці між кнопкою і автоматом, або вихід з ладу самого реле керування всередині автомата.

Ще одна історія, знайома мешканцям старих будинків — світло вмикається, але одразу гасне або блимає. Найчастіше винна погана якість контакту в клемах або застаріла проводка з окисленими з’єднаннями. Перед тим як міняти сам автомат, варто перевірити саме проводку і клемні з’єднання — часто проблема не в пристрої, а в елементарному поганому контакті.

Якщо автомат електронний і раптом почав вести себе непередбачувано — то вмикається сам, то не реагує на кнопки — це може бути наслідком перепадів напруги в мережі. У старих будинках, де немає стабілізатора чи реле напруги на вводі, електроніка сходових автоматів страждає першою.

На що звертати увагу при виборі

Головний параметр — час витримки. Для звичайного під’їзду вистачить діапазону 1-3 хвилини, для великого будинку з кількома під’їздами і довгими коридорами краще брати модель з регульованим часом до 5-7 хвилин.

Другий момент — кількість підключених кнопок і навантаження, яке автомат витримує. У технічній документації завжди вказана максимальна потужність навантаження в ватах або струм у амперах. Якщо в під’їзді стоїть 15-20 світлодіодних світильників по 10 Вт кожен, підсумкове навантаження невелике, і навіть бюджетна модель впорається.

Матеріал корпусу теж не дрібниця. Сходові автомати монтуються в щитах, які часто розташовані в неопалюваних приміщеннях або навіть на вулиці (у приватних будинках). Тут краще брати модель з корпусом, стійким до вологи і перепадів температур — хоча б з класом захисту IP20 для внутрішнього монтажу в щиті.

Виробників на ринку достатньо — від бюджетних китайських варіантів до європейських брендів на кшталт Schneider Electric, ABB, Legrand. Різниця в ціні відчутна, але й у надійності теж — дешеві моделі частіше виходять з ладу вже через рік-два активної експлуатації, особливо в будинках з великим трафіком мешканців.

Сходовий автомат — річ недорога і нескладна, але саме вона економить чимало електроенергії в масштабах багатоквартирного будинку. Обрати правильну модель під конкретне навантаження і не забути про якість проводки та контактів — і проблем з освітленням під’їзду не буде роками.
