Сходовий автомат (його ще називають таймер освітлення сходової клітки) — це реле, яке вмикає світло на певний час після натискання кнопки, а потім саме його вимикає. Зручна штука для під’їздів, гаражів, підвалів чи довгих коридорів, де світло не має горіти цілодобово, але й бігати вимикати його вручну ніхто не буде.

Проблема в тому, що з коробки такий автомат налаштований “як завжди” — стандартна витримка часу, стандартний режим роботи. А під конкретний об’єкт це часто не підходить. У п’ятиповерхівці людям треба одна витримка, у дев’ятиповерхівці — інша, бо ліфт довше їде і сходи довші.

Що взагалі можна налаштувати

У більшості моделей сходових автоматів (ETI, IEK, Schneider Electric, Legrand, Eaton) регулюються два-три параметри:

• час витримки — скільки секунд чи хвилин світло горить після натискання кнопки;
• режим попередження — миготіння лампи за 10-30 секунд до вимкнення, щоб людина встигла дійти або натиснути кнопку ще раз;
• режим “постійне світло” — коли автомат обходиться, і освітлення працює як завжди, без таймера (корисно для прибирання чи ремонту).

Не всі моделі мають всі три функції. Бюджетні варіанти типу IEK ПВЛ можуть мати лише регулювання часу без миготіння. Дорожчі, як Legrand Plexo або Schneider Acti9, вже дають більше гнучкості.

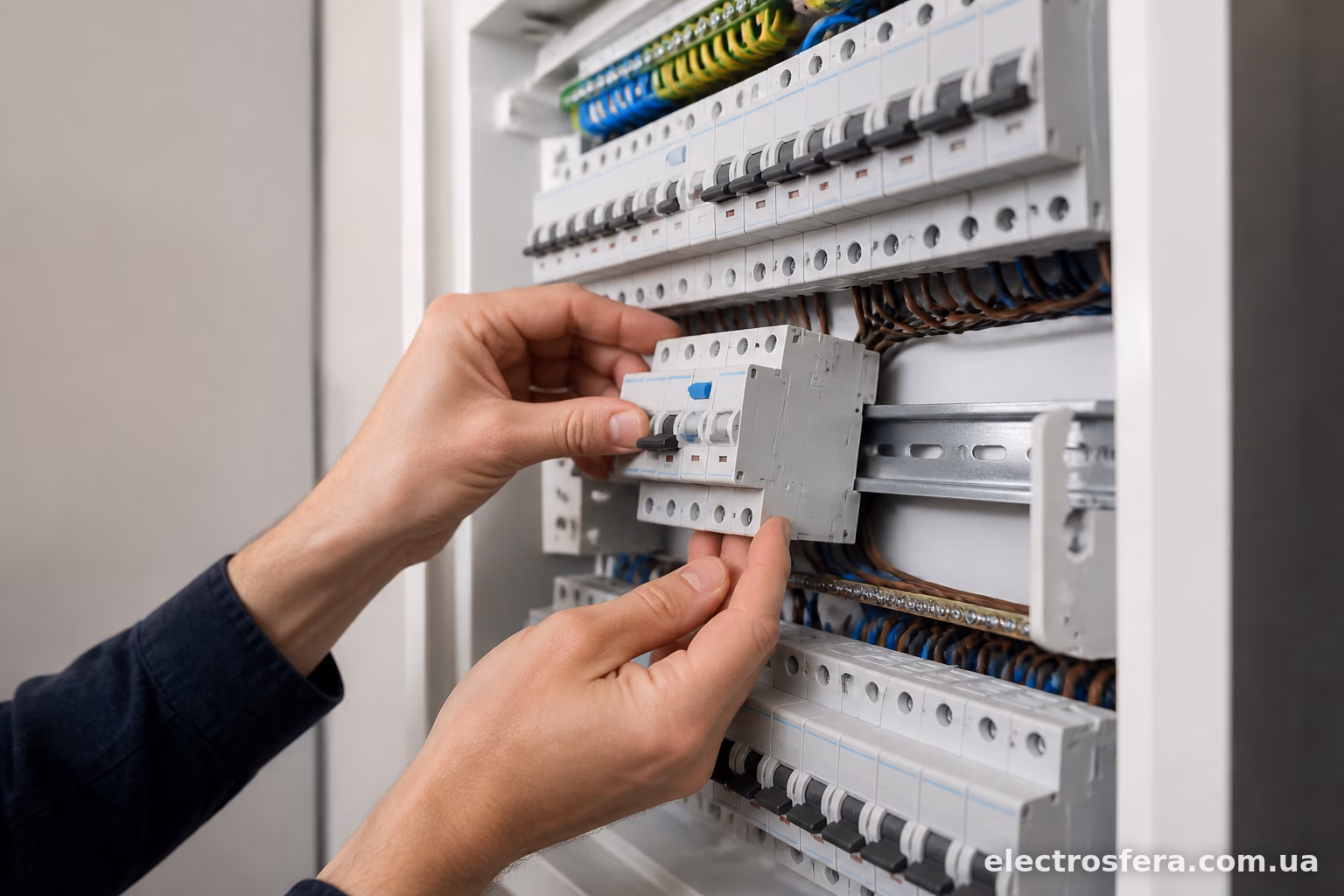

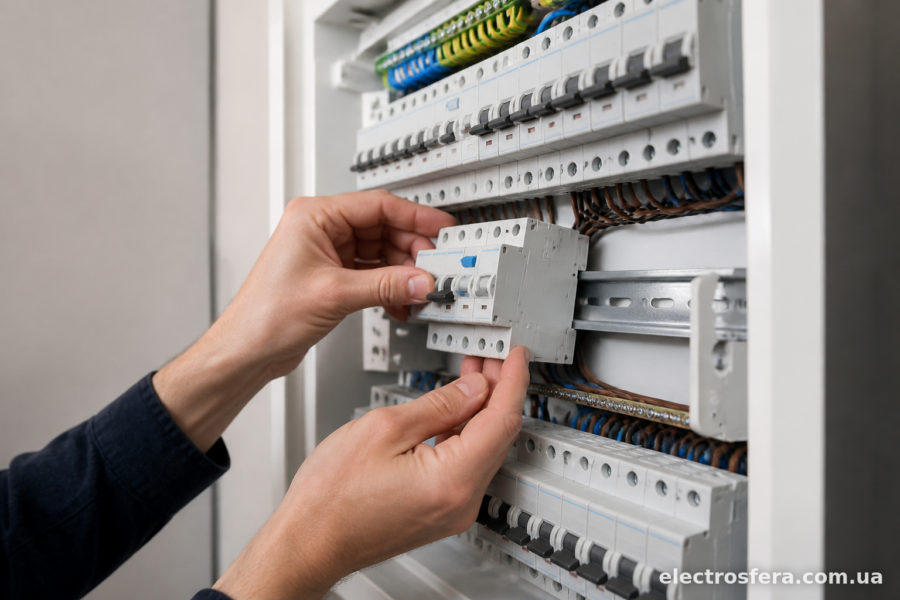

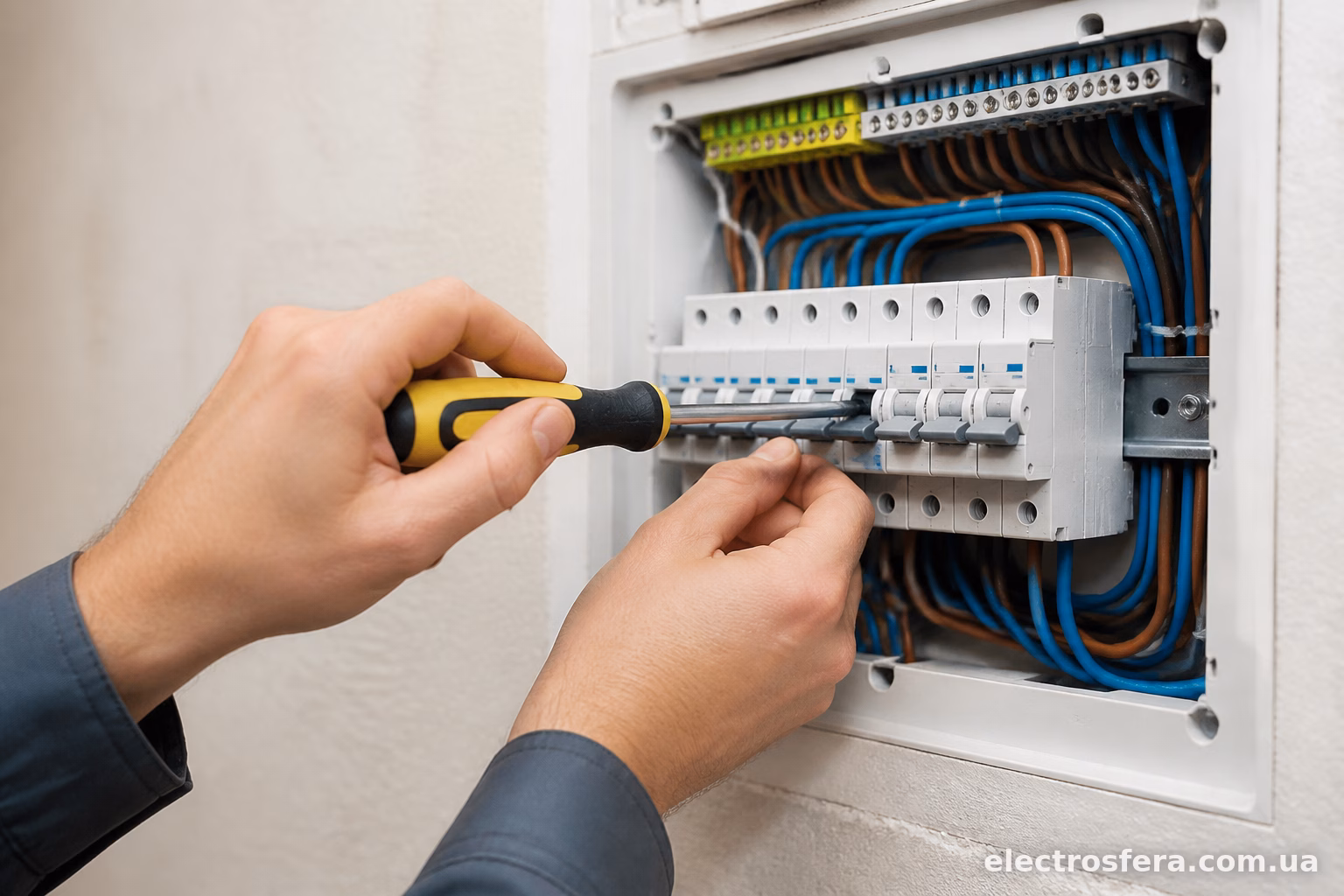

Де знаходиться регулятор часу

На корпусі більшості реле часу є маленький потенціометр — регулювальний гвинтик з написом типу “1-15 min” або “5-360 sec”. Крутиться зазвичай викруткою-плоскою, іноді потрібна маленька хрестова.

Головна незручність — регулятор часто розташований під захисною кришкою або взагалі всередині щита, куди без відключення живлення лізти не варто. Тому перш ніж щось крутити:

1. Знеструмте лінію, на якій стоїть автомат (вимкнути вхідний автомат щита не завадить, навіть якщо на самому реле низька напруга керування).
2. Відкрийте кришку регулятора — зазвичай піддягається нігтем або тонкою викруткою.
3. Знайдіть шкалу часу — вона підписана прямо на корпусі, поруч з потенціометром.

Деякі моделі, наприклад ETI ETR4-XX, мають перемикач діапазонів окремо від самого регулятора плавного налаштування — спершу обираєте діапазон (секунди чи хвилини), а вже потім крутите ручку в межах цього діапазону.

Покрокове налаштування часу витримки

Тут все просто, головне не поспішати і перевіряти результат після кожної зміни.

Крок 1. Визначтеся, скільки реально потрібно часу. Для звичайного під’їзду 5-поверхівки орієнтир — 90-120 секунд. Для будинку з ліфтом і довгими коридорами — 3-5 хвилин. Для гаражного кооперативу чи технічного приміщення можна ставити навіть 30-60 секунд, там довго ходити нема куди.

Крок 2. Поверніть регулятор на потрібне значення, орієнтуючись на шкалу. Тут точність приблизна — шкали на корпусі не завжди ідеально відповідають реальному часу спрацювання, розбіжність у 10-15% це нормально.

Крок 3. Подайте живлення, натисніть кнопку виклику освітлення і засічіть час секундоміром (звичайний телефон підійде). Порівняйте з тим, що планували.

Крок 4. Якщо час не збігається — знову знеструмте, підкрутіть регулятор трохи більше або менше, перевірте знову. Зазвичай вистачає двох-трьох ітерацій, щоб влучити в потрібний діапазон.

Важливий нюанс: після зміни налаштувань деякі моделі (особливо електромеханічні, не електронні) потребують кількох робочих циклів, щоб час “устоявся”. Перше спрацювання може бути трохи не таким, як задумано.

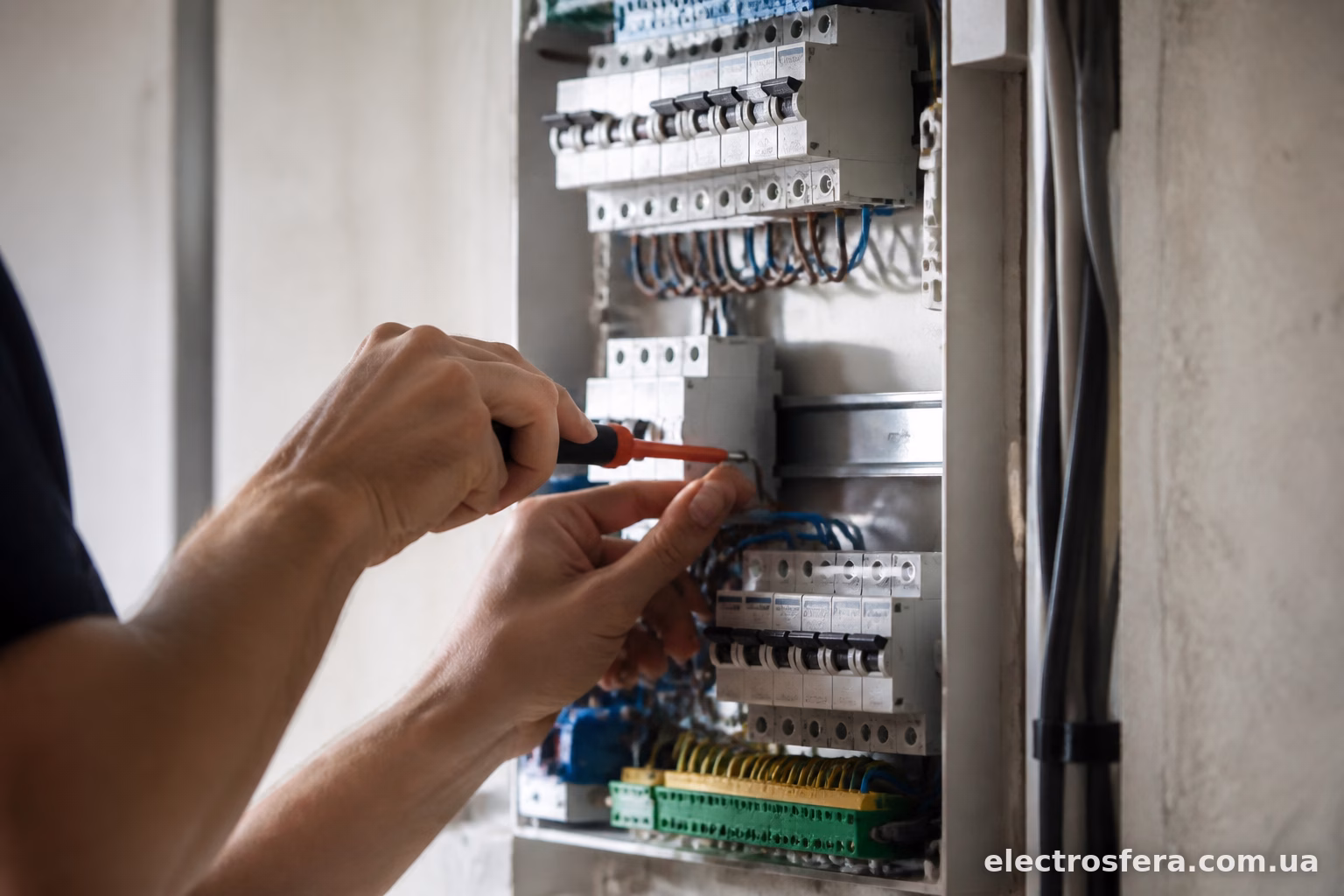

Налаштування режиму попередження миготінням

Ця функція є не в усіх автоматах, але вона дуже практична — за 20-30 секунд до вимкнення лампи починають кілька разів моргнути, попереджаючи, що зараз стане темно. Людина встигає дійти до наступної кнопки або просто прискорити крок.

Якщо у вашій моделі є ця функція, шукайте окремий перемикач з позначенням “Warning” або значком лампочки, що блимає. Часто це просто DIP-перемикач на платі — маленький важіль, який переводиться в положення ON.

У Legrand серії 0 412 XX ця функція вмикається окремим тумблером збоку корпусу. У Schneider — аналогічно, невеликий перемикач поруч з клемами.

Якщо перемикача немає взагалі — значить модель цю функцію не підтримує, і доведеться або змиритись, або міняти реле на інше, з розширеним функціоналом.

Типові проблеми при налаштуванні

Найчастіша скарга — “поставив час, а світло гасне раніше або пізніше, ніж треба”. Причини бувають різні.

Іноді справа в тому, що на лінії стоїть кілька кнопок паралельно, і кожне нове натискання скидає таймер на початок відліку. Це нормальна поведінка для більшості моделей — так і має бути, інакше людина, яка йде довше за встановлений час, залишиться в темряві на середині шляху.

Буває, що реле “плаває” по часу через перепади напруги в мережі — електромеханічні моделі більш чутливі до цього, ніж електронні. Якщо у вас в будинку регулярні просадки напруги, варто розглянути електронний варіант сходового автомата замість електромеханічного, або поставити стабілізатор перед щитом.

Ще одна типова ситуація — автомат взагалі не реагує на кнопку. Тут причина рідко в самих налаштуваннях часу, найчастіше проблема в проводці: обірваний провід до кнопки, окислені контакти в клемній колодці, або перегоріла лампа на лінії (реле спрацьовує, а світити нічому).

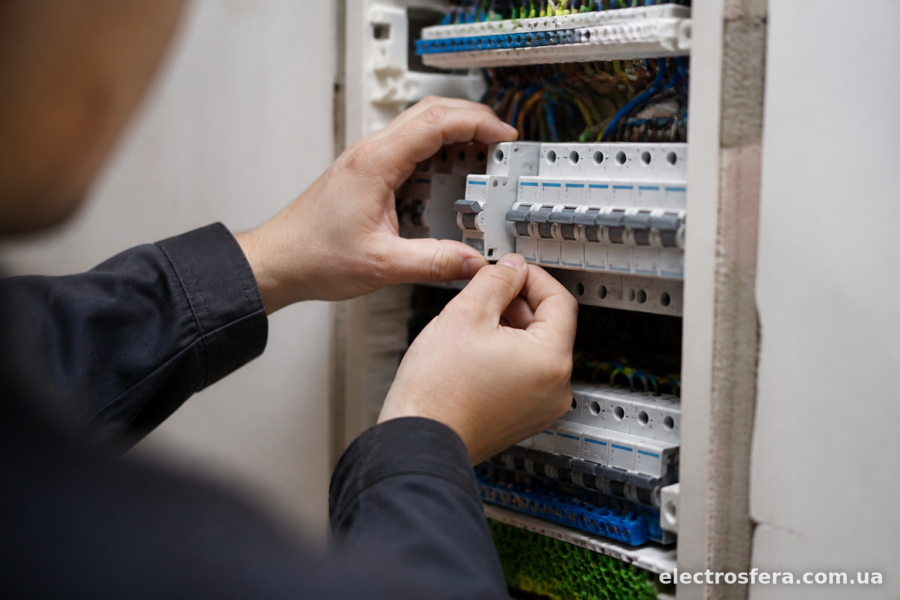

Підключення декількох кнопок і особливості схеми

Сходовий автомат зазвичай підключається так, щоб кнопки викликів стояли паралельно одна одній — на кожному поверсі чи біля кожного входу. Провід від кнопки йде на клему S (Start) реле, а фаза і нуль — на живлення самого пристрою.

Важливо: кнопки для сходового автомата — це кнопки без фіксації, тобто натиснув-відпустив, і вона повертається в вихідне положення сама. Якщо випадково поставити перемикач замість кнопки, автомат може працювати некоректно — постійно “думатиме”, що кнопку тримають натиснутою.

При підключенні кількох груп освітлення на різних поверхах через одне реле переконайтесь, що сумарний струм навантаження (кількість і потужність ламп) не перевищує паспортні характеристики самого автомата. Для потужного освітлення (наприклад, старі лампи розжарювання по 100 Вт на кожному поверсі дев’ятиповерхівки) варто ставити додатковий контактор, а сходовий автомат використовувати лише для керування котушкою цього контактора, а не напряму комутувати всі лампи.

Коли варто міняти автомат, а не налаштовувати

Якщо ви вже покрутили всі регулятори, перевірили проводку, а поведінка автомата все одно нестабільна — час подумати про заміну. Особливо це стосується старих електромеханічних реле, яким більше 10-15 років. Механічні контакти зношуються, точність витримки часу з роками падає, і жодне налаштування вже не допоможе.

Електронні моделі точніші, довговічніші, і зазвичай мають ширший діапазон налаштувань — від секунд до годин, з можливістю тонкого підбору значення, а не просто “приблизно на око по шкалі”.

Налаштування сходового автомата — справа не складна, головне діяти послідовно: знеструмити лінію, знайти регулятор, виставити орієнтовний час, перевірити секундоміром і за потреби скоригувати. За півгодини навіть без досвіду можна підібрати оптимальний режим під конкретний під’їзд чи приміщення. А якщо після всіх маніпуляцій щось працює не так — це вже привід перевірити проводку або замислитись про заміну самого реле.
