Датчик руху зручний, поки він працює саме так, як вам треба. А треба зазвичай не “світло вмикається само і все”, а щоб була можливість керувати світлом вручну — коли гості, коли хочеться просто клацнути вимикач і забути про автоматику на вечір. Тому найпопулярніша схема — це не датчик сам по собі, а датчик руху в парі зі звичайним вимикачем. Розберемося, як це зробити правильно, без переплачування електрику і без ризику спалити датчик у перший же тиждень.
Навіщо взагалі поєднувати датчик з вимикачем
Уявіть під’їзд багатоповерхівки або коридор в офісі. Датчик руху вмикає світло, коли хтось проходить, і гасить через хвилину-дві тиші. Зручно. Але якщо треба зробити прибирання чи затриматися надовго — світло постійно гасне, і людина стоїть, махає руками перед сенсором, як дивак.
Або інша ситуація — ганок приватного будинку. Вночі датчик реагує на кожного кота, кожну гілку, що хитається від вітру. Хочеться в якийсь момент просто вимкнути автоматику і залишити світло постійно горіти, наприклад коли приймаєте гостей на вулиці.
Рішення просте — паралельне підключення вимикача, який дозволяє або обходити датчик, або взагалі відключати його з ланцюга.

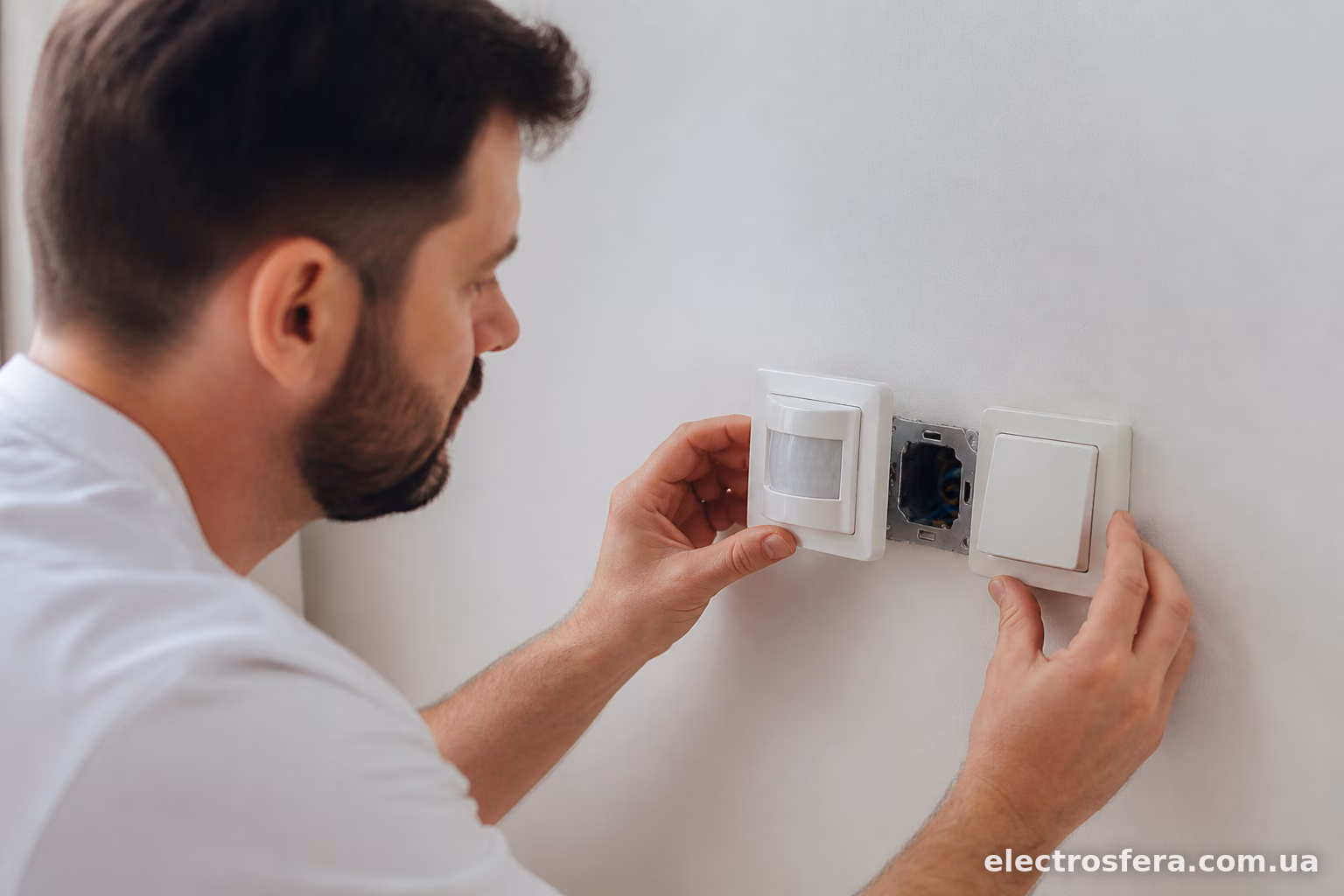

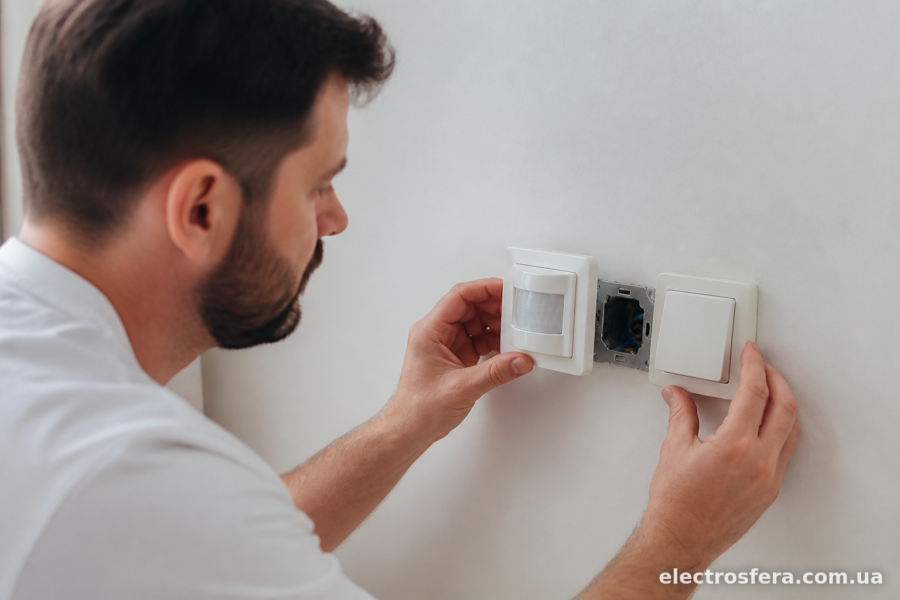

Дві основні схеми підключення
Тут варто одразу розділити підходи, бо плутанина саме в цьому.
Схема 1. Вимикач вмикає-вимикає сам датчик
Найпростіший варіант. Вимикач стоїть у розриві фазного проводу, що йде до датчика руху. Коли вимикач у положенні “вимкнено” — датчик знеструмлений, світло не горить взагалі, незалежно від руху. Коли вимикач увімкнено — датчик працює у звичайному режимі, реагує на рух і керує лампою.
Це, по суті, аналог рубильника перед датчиком. Просто, дешево, надійно. Мінус один — немає режиму “постійне світло без датчика”. Або датчик працює, або нічого не працює.
Схема 2. Паралельне підключення — з обходом датчика
Більш гнучкий варіант. Вимикач ставиться паралельно до датчика, а не послідовно. У цьому випадку є три режими роботи:
- вимикач розімкнений, датчик підключений — світло керується рухом;
- вимикач замкнений — світло горить постійно, датчик ігнорується;
- обидва розімкнені — світло вимкнене повністю.
Ця схема трохи складніша в реалізації, бо потрібно правильно розвести проводку так, щоб фаза йшла і через датчик, і через вимикач окремими шляхами, з’єднуючись уже перед лампою.

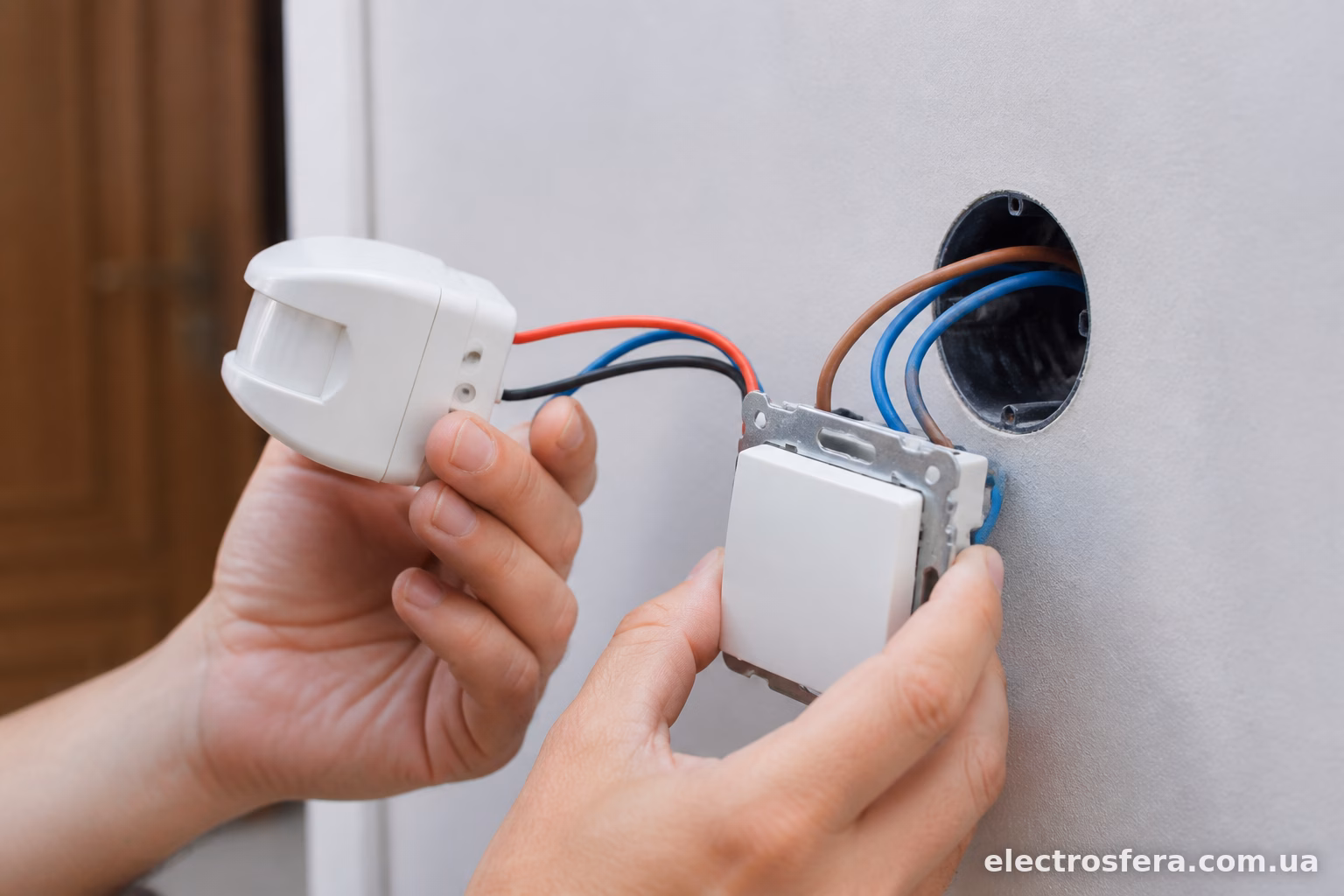

Що знадобиться з обладнання
Перш ніж лізти в стіну чи щиток, варто зібрати все необхідне:
- сам датчик руху (інфрачервоний, найпоширеніший варіант для житлових приміщень);
- одноклавішний прохідний або звичайний вимикач, залежно від обраної схеми;
- клемні колодки WAGO або скрутки з ізоляцією — для з’єднань у розподільній коробці;
- індикаторна викрутка чи мультиметр, щоб перевірити фазу перед роботою;
- кабель ВВГнг 3х1,5 якщо треба протягнути новий шлейф.
Датчики бувають різні за потужністю навантаження — типово до 800-1200 Вт для ламп розжарювання, менше для LED через специфіку пускових струмів. Якщо плануєте вішати потужні прожектори, дивіться характеристики уважно, інколи доводиться ставити додаткове реле або контактор, щоб не спалити вихідні контакти датчика.
Покрокова інструкція підключення (схема з обходом)
Перш за все — знеструмлюємо лінію на щитку. Це не порада для галочки, а обов’язковий крок, бо працювати з фазою під напругою — це вже не електромонтаж, а лотерея.
- Визначте, де буде розподільна коробка. Зазвичай це та сама коробка, звідки йде лінія на освітлення.
- Заведіть у коробку три кабелі: від щитка (фаза + нуль), до датчика руху, до вимикача.
- Фазу від щитка розведіть на два напрямки — один іде на вхід датчика, другий на один із контактів вимикача.
- Вихід датчика і другий контакт вимикача з’єднайте разом — це і буде спільна фаза, що йде далі на лампу.
- Нуль від щитка йде напряму на лампу, минаючи і датчик, і вимикач (окрім випадків, коли конкретна модель датчика вимагає підключення нуля до себе для живлення електроніки — тоді нуль заводиться і на датчик теж).
- Робимо скрутки або з’єднання через WAGO, ізолюємо, ховаємо в коробку.
- Подаємо напругу і перевіряємо роботу в обох режимах.
Тут важливий нюанс — більшість сучасних датчиків руху вимагають підключення нуля безпосередньо до себе, бо їм потрібне постійне живлення для роботи інфрачервоного сенсора навіть коли лампа вимкнена. Тому схема “нуль напряму на лампу, минаючи датчик” підходить не для всіх моделей. Перед монтажем варто зазирнути в інструкцію конкретного датчика — там завжди є схема підключення з позначенням клем L (фаза вхід), L1 (фаза вихід на навантаження) і N (нуль).

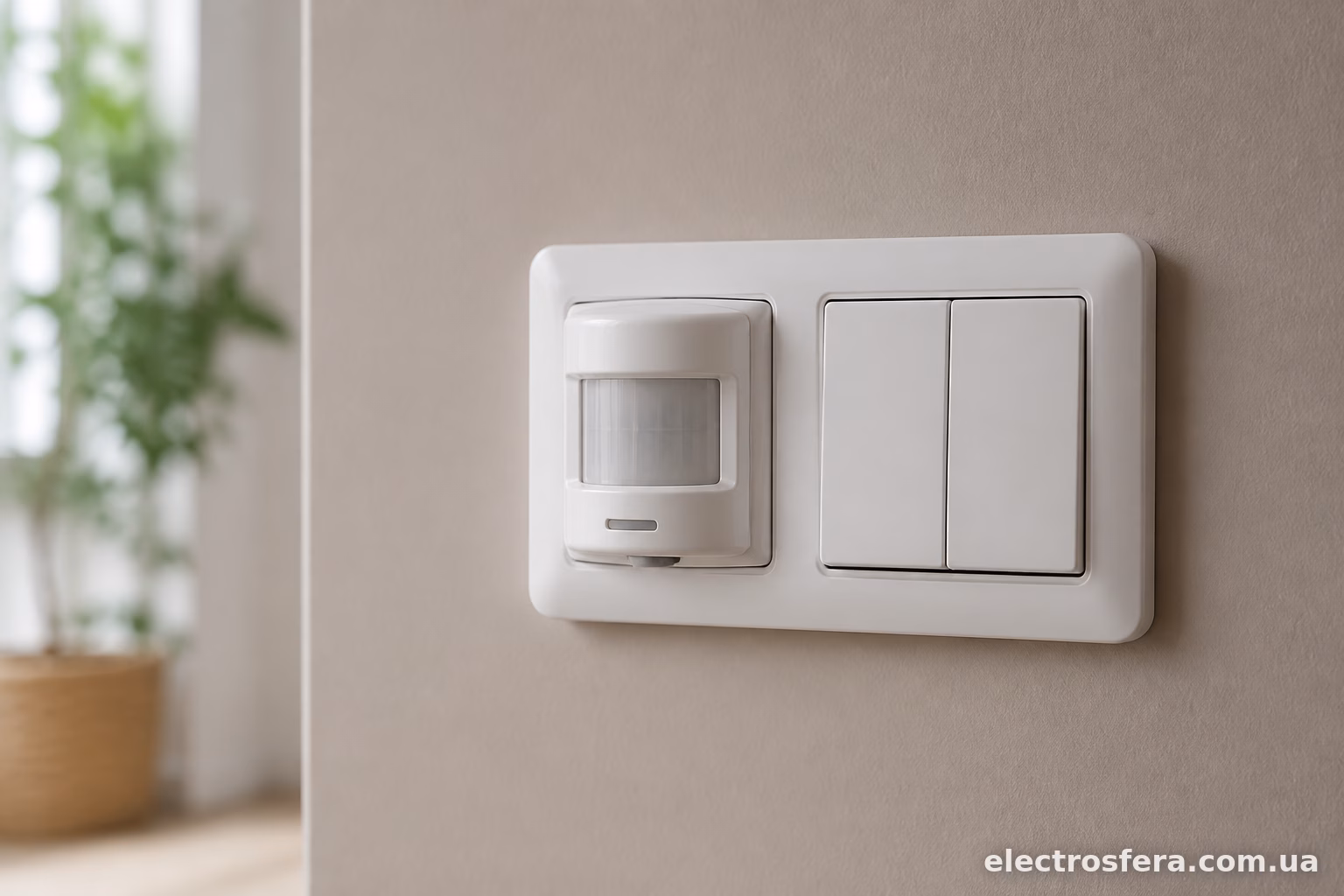

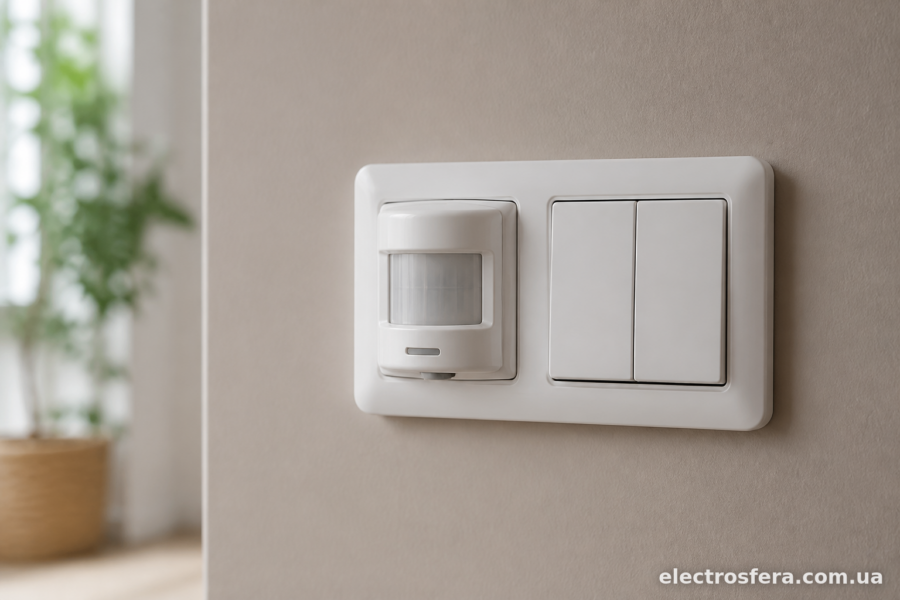

Типові помилки при підключенні
Найчастіша проблема — плутанина фаза/нуль на клемах датчика. Якщо переплутати, датчик або не запрацює взагалі, або спрацює нестабільно, з мерехтінням лампи навіть у стані спокою.
Друга типова помилка — недотримання кута огляду і зони чутливості. Датчик встановлюють занадто високо або перекривають зону огляду стелажем, дверима, шторою. Формально він підключений правильно, але через рух не реагує, бо просто “не бачить” людину.
Ще один момент — навантаження. Дешеві датчики розраховані на невелику потужність, і якщо повісити на них люстру з п’ятьма лампами розжарювання по 60 Вт кожна, контакти можуть перегорати вже за кілька місяців. У такому разі рятує проміжне реле чи контактор — датчик керує котушкою реле, а реле вже комутує основне навантаження. Про підключення контакторів для потужного навантаження ми писали окремо, принцип там схожий.
Люди також часто забувають, що для схеми з обходом потрібен саме двоконтактний прохідний вимикач, а не звичайний одноклавішний з двома клемами під однією функцією. Прохідний вимикач має три клеми і призначений саме для такого типу комутації, де сигнал може йти по одному з двох шляхів.
Де ставити датчик і вимикач фізично
Датчик найкраще розташовувати в місці, де він охоплює основну зону проходу — над вхідними дверима, у кутку коридору під стелею, на висоті 2-2,5 метра. Занадто низько — буде реагувати на домашніх тварин і створювати хибні спрацювання. Занадто високо і під кутом — може не помічати рух дітей чи людей невисокого зросту.
Вимикач для обходу зазвичай ставлять на звичайному місці, як і будь-який інший — біля дверей, на висоті 90 см від підлоги. Логіка проста: людина заходить, якщо треба постійне світло — клацає вимикач, якщо ні — йде далі, і датчик робить свою справу сам.
У приватних будинках практикують ще один варіант — виносний вимикач ставлять не біля дверей, а в спальні чи іншій кімнаті, звідки зручно вимкнути вуличне освітлення на ніч, не виходячи на ганок.
Підключення датчика руху разом із вимикачем — це не про складну електроніку, а про грамотну розводку трьох проводів у правильному порядку. Головне — перевірити документацію на конкретну модель датчика, бо клеми і вимоги до нуля відрізняються навіть у моделях одного цінового сегмента. Якщо є сумніви в потужності навантаження чи в правильності схеми — краще проконсультуватися з електриком або хоча б звірити схему з паспортом виробу, ніж потім розбирати стелю через згорілий датчик.
