Щит на 12 модулів забивається під зав’язку швидше, ніж здається на етапі проєктування. Спочатку ставлять автомати на світло і розетки в кожній кімнаті, потім згадують про бойлер, кондиціонер, теплу підлогу — і місця вже немає. Доводиться або міняти щит на більший, або чіпляти окрему коробку поруч, що виглядає так собі і додає головного болю з розводкою.
Резерв — це не забаганка “про всяк випадок”, а конкретний розрахунок на майбутнє підключення техніки, яку ви ще не купили, або на переробку схеми, коли захочете розділити групи детальніше.

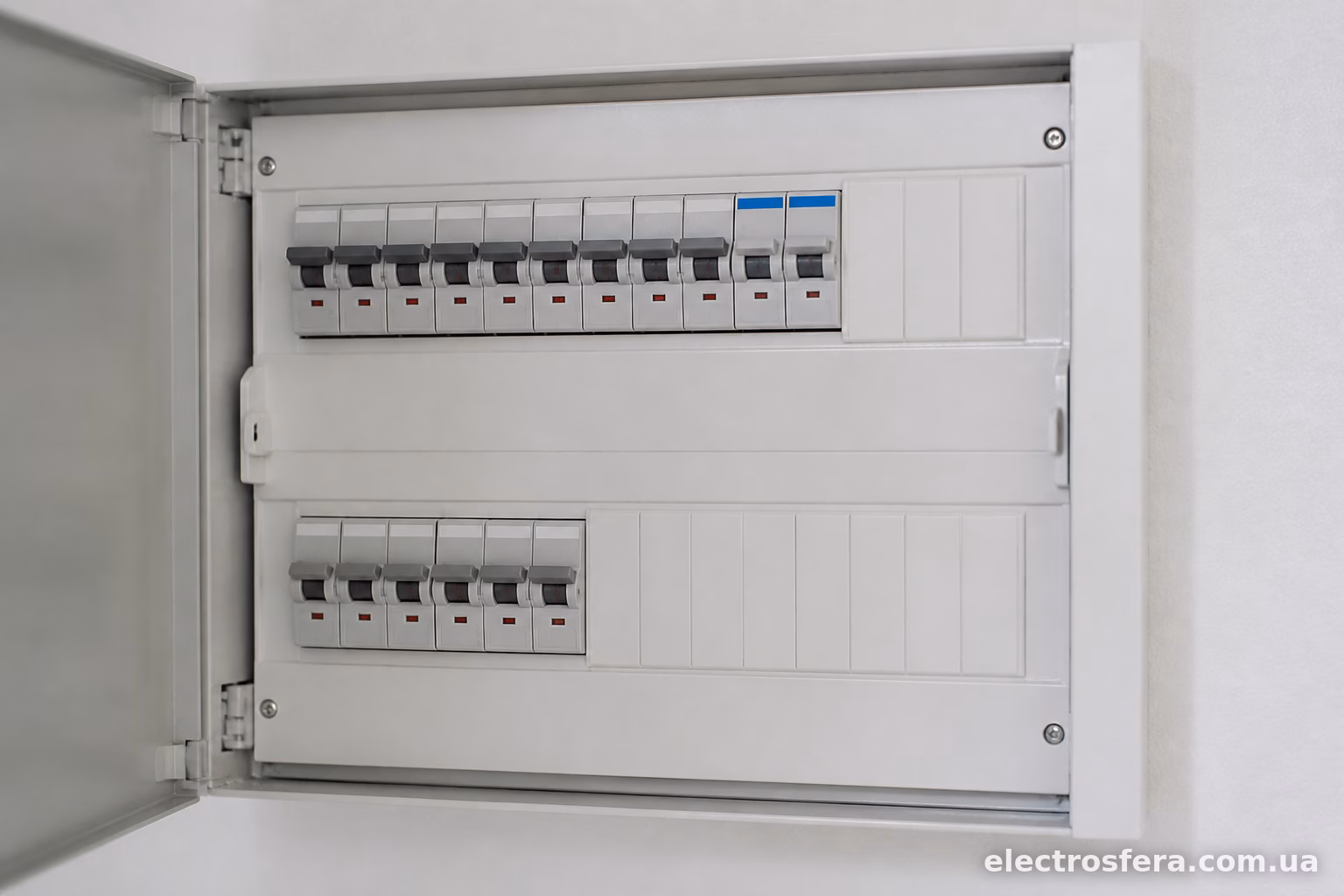

Скільки модулів закладати наперед
Універсальної формули немає, але є робочий орієнтир, яким користуються електромонтажники на практиці. До кількості модулів, яка вийшла за розрахунком поточних груп, додають ще 30-40%.
Приклад: у квартирі 60 м² вийшло 14 модульних місць — вступний автомат, УЗО, групи на кухню, ванну, житлові кімнати, освітлення. Плюс 30% — це ще 4-5 модулів. Значить, брати щит треба не на 14, а хоча б на 18-24 місця, залежно від того, яка серія щитів є у продажу (вони зазвичай кратні 12: 12, 24, 36).
Для приватного будинку резерв закладають ще більший — 40-50%, бо там частіше з’являються нові споживачі: гараж, майстерня, зовнішнє освітлення, насосна станція, теплиця з підсвіткою. Будинок росте роками, і щит має встигати за цим ростом.

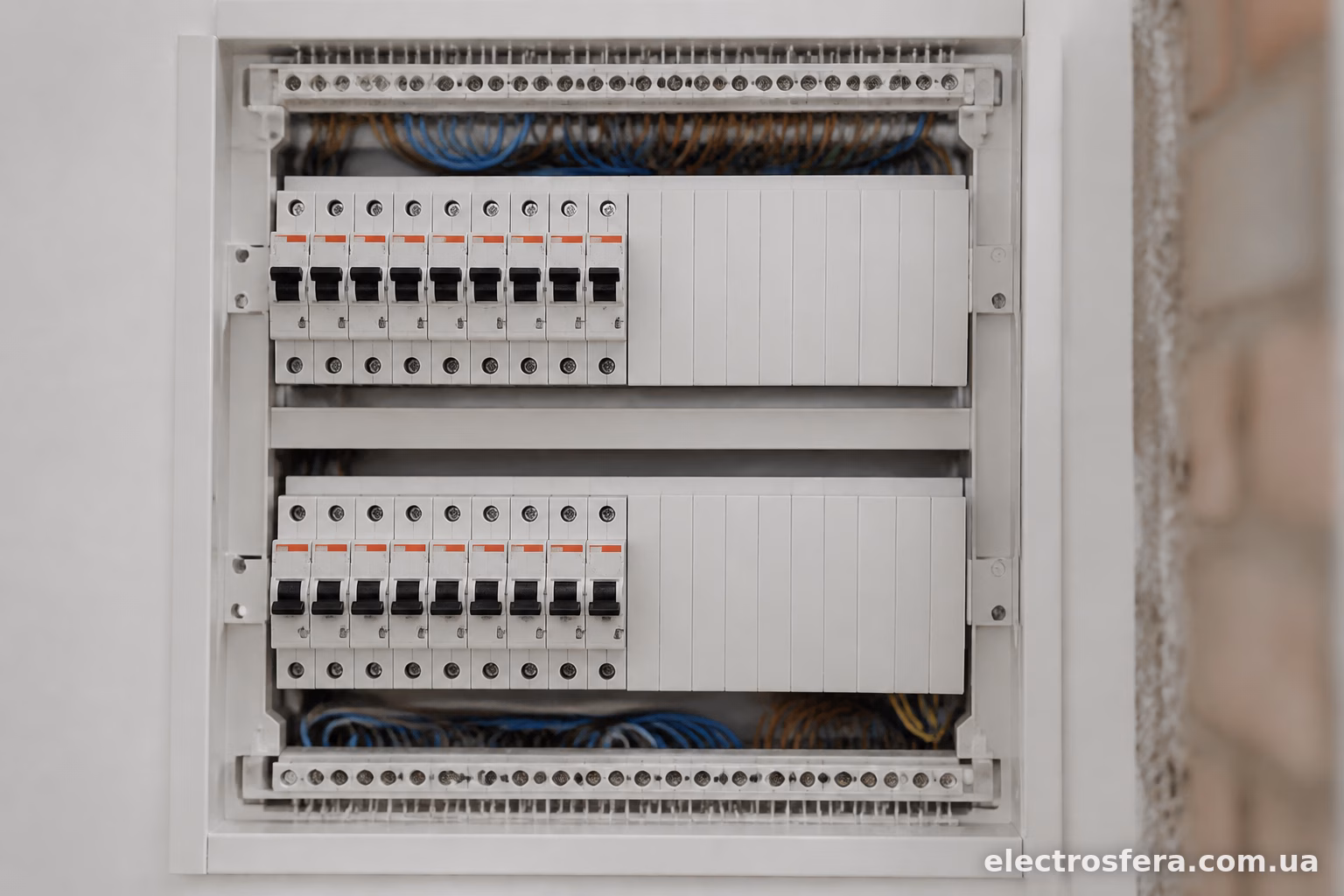

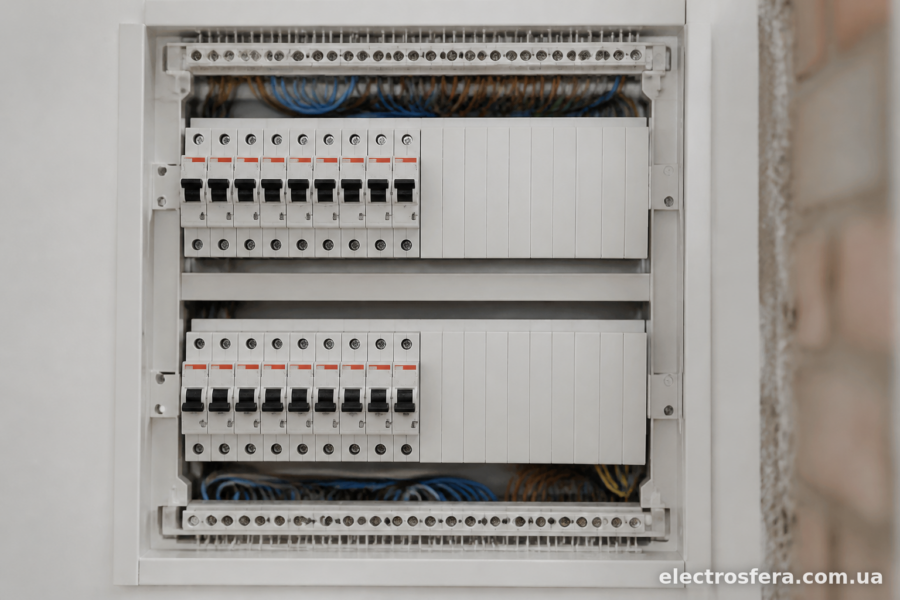

Що саме варто передбачити наперед
Не всі майбутні підключення однакові за складністю. Деякі вимагають просто вільного модуля, інші — окремої групи з підвищеним перетином кабелю ще на етапі штробування стін.
От що зазвичай додається після заселення і про що варто подумати заздалегідь:
- кондиціонер — окрема група, бажано з автоматом на 16А і своїм кабелем від щита, а не від найближчої розетки;
- бойлер потужністю 2-3,5 кВт — теж окрема лінія, часто з УЗО;
- тепла підлога в санвузлі або кухні — невелике навантаження, але лінія має бути своя;
- зарядка для електромобіля — якщо є гараж або паркомісце біля будинку, це серйозне навантаження, 3,5-7 кВт, варто закласти місце під окремий автомат і навіть подумати про трифазне підключення;
- генератор або джерело безперебійного живлення — сюди потрібен перемикач вводу (АВР або ручний реверсивний рубильник), і це теж модулі в щиті;
- додаткова кімната, яку зараз використовують як комору, а потім переробили в дитячу — там знадобляться свої розетки і освітлення.
Якщо хоч щось із цього списку теоретично можливе у вашому житті — краще закласти кабель до потенційного місця встановлення ще на етапі чорнової проводки. Дешевше прокласти зайву трубу зараз, ніж штробити стіну через два роки заради однієї лінії до кондиціонера.
Вибір щита під запас

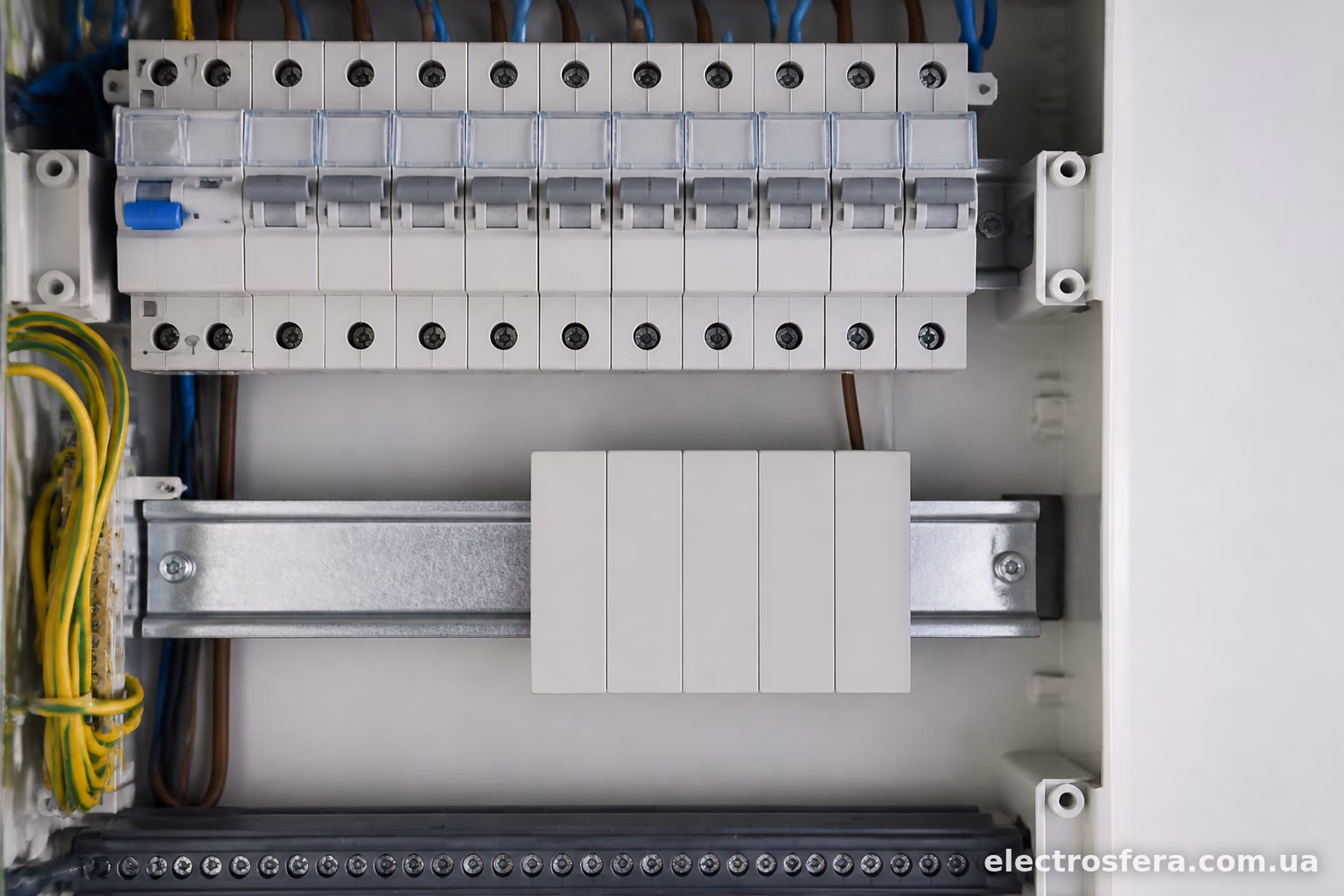

Щити модульні продаються рядами по 12, 24, 36, 48 місць. Логіка проста: береш найближчий типорозмір, який перекриває розрахунок з запасом, а не впритул.
Якщо за розрахунком виходить 20 модулів — брати щит на 24 місця сенсу мало, різниця мінімальна. Краще одразу дивитись на 36. Так само як з одягом на виріст: береш не впритул по фігурі, а з запасом, інакше через рік знову йти в магазин.
Окремо варто врахувати геометрію самого щита і DIN-рейок. У щиті з двома чи трьома рейками резерв розподіляється рівномірно по рядах, щоб не виходило так, що в одному ряду все забито, а в іншому порожньо — це не критично технічно, але незручно при подальшому підключенні нових груп, бо доведеться тягнути шини живлення через весь щит.
Резерв по потужності, а не тільки по модулях
Тут людина часто помиляється: закладає вільні модулі, а по факту загальна дозволена потужність від енергокомпанії вже вибрана під нуль. Тобто фізичне місце є, а підключити туди щось потужне — нема звідки взяти ампери.
Якщо у вас однофазний ввід на 16А (це приблизно 3,5 кВт), а весь будинок вже споживає близько цього при звичайному використанні — резерв модулів марний, бо будь-яке нове потужне навантаження просто вибиватиме вступний автомат або лічильник.
Перед закладенням резерву варто перевірити дозволену потужність за договором з обленерго, і якщо плануєте серйозне розширення (той-таки електромобіль, кондиціонери на кожну кімнату, потужна кухонна техніка) — заздалегідь подавати заявку на збільшення потужності або перехід на трифазний ввід. Це довша процедура, ніж купівля щита побільше, тому її варто починати раніше.

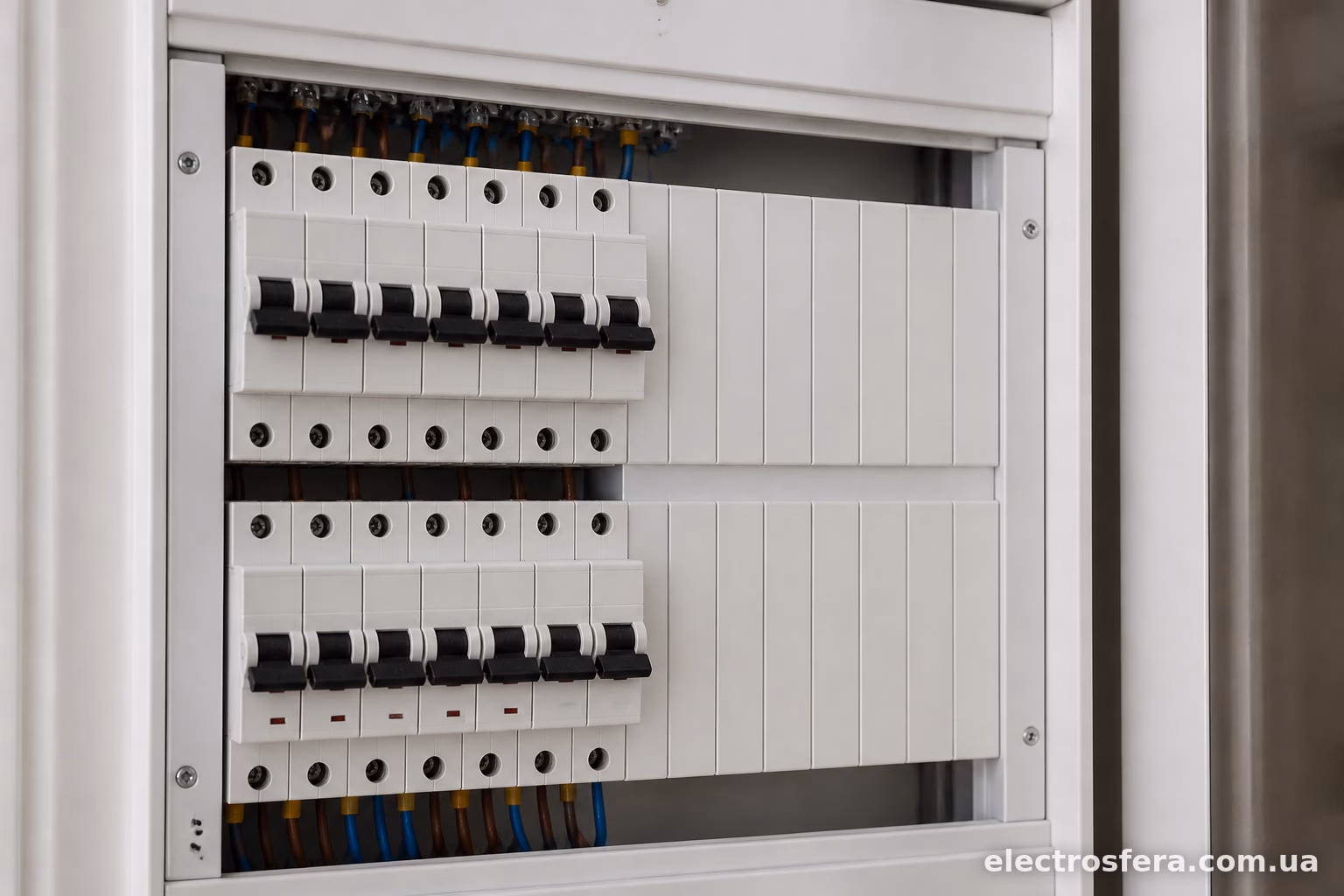

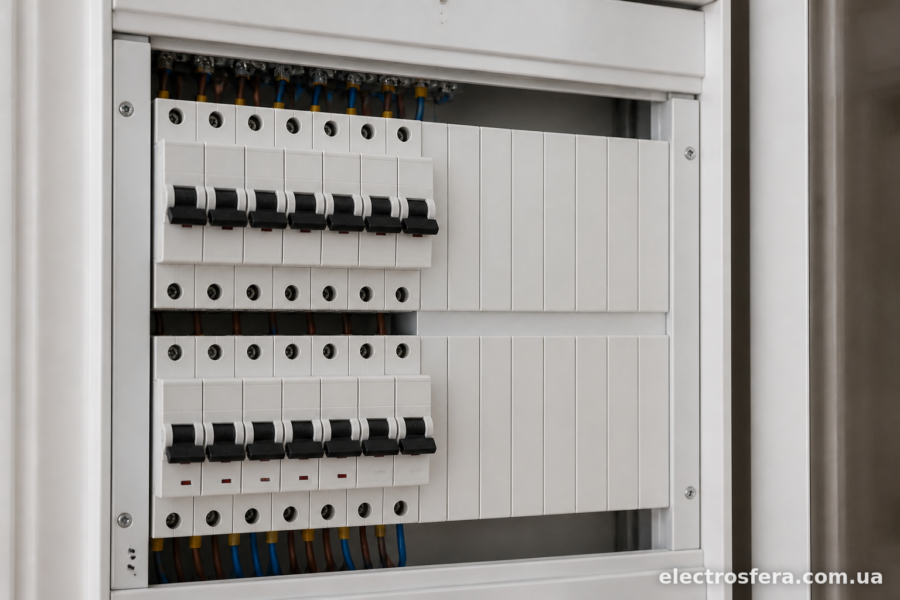

Практичні нюанси монтажу з розрахунком на майбутнє
Вільні модулі в щиті — це половина справи. Друга половина — фізична можливість підвести новий кабель без розбирання половини щита.
Кілька моментів, які полегшують життя в майбутньому:
Кабель-канали або гофри до потенційних точок підключення краще прокладати одразу, навіть якщо лінія поки не потрібна. Заглушка з одного боку, позначка на плані — і через рік просто протягуєте провід, не чіпаючи стіну.
Шини живлення (нульова і “земля”) варто брати з запасом по кількості клем — не впритул під поточну кількість груп, а з розрахунком на ті самі 30-40% резерву. Докупити шину окремо можна, але простіше взяти одразу правильну.
Місце в щитовій ніші або на стіні під сам щит теж варто передбачити з запасом по габаритах, якщо є ймовірність, що доведеться міняти щит на більший корпус. Буває так, що щит на 12 модулів вбудований в нішу впритул, і коли постає питання заміни на 24-модульний — доводиться довбити стіну, бо ширина не дозволяє.
Коли резерв не рятує і треба міняти щит повністю
Іноді ситуація складається так, що жодного резерву не вистачить — наприклад, старий щит розрахований на алюмінієву проводку з пробками, і туди фізично не влізе сучасна автоматика з УЗО на кожну групу. У такому разі говорити про “залишити пару вільних модулів” немає сенсу — потрібна повна заміна щита з переходом на нову схему розподілу груп.
Це варто визнати чесно на етапі планування: якщо щит старий, розрахований під зовсім інші стандарти, краще одразу закладати новий бокс з хорошим запасом, ніж намагатись впихнути сучасні автомати в те, що залишилось з 90-х.
Резерв місця в щиті — це те, про що думають один раз, на етапі проєкту чи капітального ремонту, а користуються потім роками. Закласти зайві 4-6 модулів і трохи кабелю зараз коштує копійки порівняно з тим, скільки доведеться заплатити електрику за переробку щита і штробіння стін через два-три роки, коли з’явиться новий кондиціонер чи бажання поставити зарядку для авто.
